Автор Тема: Нарезка флексов  (Прочитано 3366 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн BNSF9399

  • Ветеран
  • *****
  • Сообщений: 1278
  • Репутация: +116/-1
  • Скайп: Мой статус
  • Откуда: Москва
  • Имя: Владимир
Re: Нарезка флексов
« Ответ #45 : 26 Марта 2015, 16:53:28 »
Стыки флексов пропаяны?
Миш, не стыки в чистом виде. Ты флексы соединяешь через соединители. Вот их и пропаиваешь снаружи.
На видео у меня есть.
Шпальную решетку ты так или иначе убираешь, иначе соединитель не вставишь.

Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6740
  • Репутация: +244/-1
  • Имя: Михаил
Re: Нарезка флексов
« Ответ #46 : 26 Марта 2015, 18:31:50 »
Миш, не стыки в чистом виде. Ты флексы соединяешь через соединители. Вот их и пропаиваешь снаружи.
А, я просто не понял.
Естественно, если есть возможность, то паяешься к стыкам. 8)
Михаил, DCC

Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 1417
  • Репутация: +58/-0
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Кёф, он-же Köf
Re: Нарезка флексов
« Ответ #47 : 29 Августа 2020, 18:41:51 »
Интересное приспособление.
http://www.ebay.com/itm/Track-Laying-Templates-straight-curves-Tracksetta-N-OO9-gauge-10-products/274294727655



Как  понял, шаблон для укладки флексов.

Более подходящей темы не нашёл.


... и добавил:
Про патент пока не очень понятно)
http://patents.google.com/patent/GB1532229A/en?oq=1532229

Оффлайн Sandro

  • Ветеран
  • *****
  • Сообщений: 13854
  • Репутация: +235/-0
  • Скайп: Мой статус
  • Откуда: Москва
  • Имя: Александр
Re: Нарезка флексов
« Ответ #48 : 29 Августа 2020, 21:59:48 »
Ха ха! То есть от фиксированный радиусов к флексам, а от флексов обратно к фиксированным?)))))
N, только N, ничего кроме N и да поможет мне бог

Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6740
  • Репутация: +244/-1
  • Имя: Михаил
Re: Нарезка флексов
« Ответ #49 : 29 Августа 2020, 22:11:23 »
Не совсем. Просто если пытаешься уложить по радиусу пару путей, шаблон очень поможет.
И на малых радиусах можно избежать заломов (локальных переходов на меньший радиус).
Михаил, DCC

Оффлайн Sandro

  • Ветеран
  • *****
  • Сообщений: 13854
  • Репутация: +235/-0
  • Скайп: Мой статус
  • Откуда: Москва
  • Имя: Александр
Re: Нарезка флексов
« Ответ #50 : 29 Августа 2020, 22:51:31 »
Не совсем. Просто если пытаешься уложить по радиусу пару путей, шаблон очень поможет.
И на малых радиусах можно избежать заломов (локальных переходов на меньший радиус).
ну да, да  :)
N, только N, ничего кроме N и да поможет мне бог

Оффлайн Dmitry206

  • Ветеран
  • *****
  • Сообщений: 1046
  • Репутация: +59/-0
Re: Нарезка флексов
« Ответ #51 : 29 Августа 2020, 23:10:34 »
Вы чо, это ж древнейшая штука, существует столько же, сколько и флексы

Оффлайн Сергеевич

  • Ветеран
  • *****
  • Сообщений: 1281
  • Репутация: +109/-25
  • мӧҗҥҩ ҧрѻҫҭҩ мӥҫҭҿӄѣ Ӥ.Ҟ.Ҫ.
  • Скайп: Мой статус
  • Откуда: 13 верста У.Г.Җ.Д.
  • Имя: Ҝѻӊҫҭѩңҭӥԋъ
Re: Нарезка флексов
« Ответ #52 : 30 Августа 2020, 10:17:59 »
То есть от фиксированный радиусов к флексам, а от флексов обратно к фиксированным?
ну это всего лишь  инструмент, которым надо уметь пользоваться.
На самом деле этот набор позволяет очень гибко  проложить радиусные пути с переменным радиусом изгиба и углами от 1 градуса, которые не возможно делать стандартными рельсами. Нужно внутрь рельс, вкладывать только нужную длину шаблонов с перекрытием.
вот для примера:


Впрочем, наборчик дороговат и сами шаблоны жесткие - не возможно чуть-чуть изменить радиусы. Мы для клубного макета в 1:87 резали на фрезерном станке  из 3 мм ПВХ, набор шаблонов с радиусом от 750 мм до 1050 мм с шагом 5 см. Очень удобная штука получилась.

это ж древнейшая штука, существует столько же, сколько и флексы
вот именно, патент то древний 1977 года, а вот патент на сами флексы от Атлас, примерно то же время http://patents.google.com/patent/EP0021248A1
там же написано: срок защиты истёк.
Про патент пока не очень понятно)
так всё просто: умные люди патентуют умные идеи, что бы конкуренты не могли их бесплатно использовать.  :P
И да обычно номера патентов на американских и английских моделях прячут на нижней части или на коробках пишут. А здесь видимо название фирмы Pritchard Patent Product Co. Ltd (PECO)  обязывает  выпячивать патенты.  ???    http://peco-uk.com/pages/company-history
  вот кстати патент 1928 года, НЯП от одного из инженеров Лионель http://patents.google.com/patent/US1773560A   на модельные рельсы заранее поделенные на части и соединяемые винтами, до этого пути на макетах собирали и раздельного набора шпал, скреплений и отпиленных по месту  рельс.




G.Oe.HO!  .  .  HOe.N.Z?  ПолHOля , эNка и кое-что ещё. Люблю У.Г.Ж.Д. особенно  13 версту и вообще 1 эпоху.

Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 1417
  • Репутация: +58/-0
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Кёф, он-же Köf
Re: Нарезка флексов
« Ответ #53 : 31 Августа 2020, 19:40:11 »
так всё просто: умные люди патентуют умные идеи, что бы конкуренты не могли их бесплатно использовать.
Сергеевич, спасибо, что откликнулись!
Pritchard Patent Product Co. Ltd = PECO :-*

Теперь с патентом всё понятно. Трудности перевода.

Понятно, что идеи для патентования "упаковывают" в продукт или способ 8)
Текст называется "формула изобретения" и пишется он так, чтобы трудно было обойти.
Поднаторели Бритты в этих делах, не зря учились этому ещё от Королевы Анны...

А умение переводить формулы и троллить (патентные тролли) т.е. создавать новый патент так, чтобы патент купили у тебя, а не у конкурента - это искусство!

Интересен, кмк текст, что "не понятно" так это именно формула))):

A toy railway consists of joinable track sections and a lay-out setting member comprising a, flat, rigid bar with straight, curved or part-straight and part-curved parallel lengthwise edges that fit between the rails of the track sections, so that the member is used as a gauge or template in joining the track sections together. As shown, the template is curved, and has apertures through which the aligned joined track sections may be fixed to a support.

В переводе Гугла:

Игрушечная железная дорога состоит из соединяемых друг с другом участков пути и элемента для установки разметки, содержащего плоский жесткий стержень с прямыми, изогнутыми или частично прямыми и частично изогнутыми параллельными продольными краями, которые входят между рельсами участков пути, так что элемент используется как калибр или шаблон при соединении участков пути вместе. Как показано, шаблон изогнут и имеет отверстия, через которые выровненные соединенные участки пути могут быть прикреплены к опоре.

Смотрите, шаблон предназначен для присоединения и имеет отверстия для прикрепления к основанию... попробуй обойди, а обойдёшь - никому твой шаблон будет не нужен.

Оффлайн Сергеевич

  • Ветеран
  • *****
  • Сообщений: 1281
  • Репутация: +109/-25
  • мӧҗҥҩ ҧрѻҫҭҩ мӥҫҭҿӄѣ Ӥ.Ҟ.Ҫ.
  • Скайп: Мой статус
  • Откуда: 13 верста У.Г.Җ.Д.
  • Имя: Ҝѻӊҫҭѩңҭӥԋъ
Re: Нарезка флексов
« Ответ #54 : 01 Сентября 2020, 14:37:13 »
создавать новый патент так, чтобы патент купили у тебя, а не у конкурента - это искусство!...
Смотрите, шаблон предназначен для присоединения и имеет отверстия для прикрепления к основанию... попробуй обойди, а обойдёшь - никому твой шаблон будет не нужен.

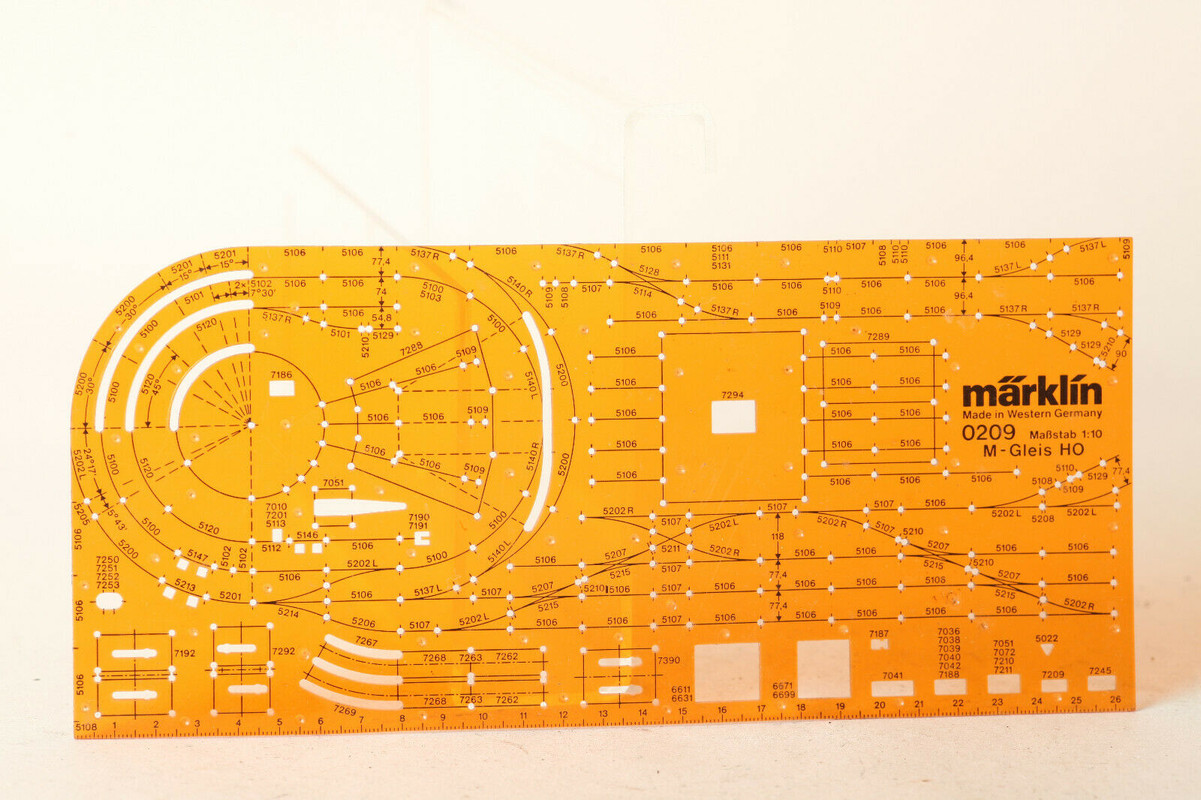

Похоже данная формула сразу перекрыла всех конкурентов. Видимо поэтому у других нет ничего подобного, во всяком случае даже в очень старых каталогах нет.  Только наборныекартонные шаблоны в более мелких масштабах к оригиналам, либо просто линейки (с кучей стандартных символов путей и стрелок) по типу командирских, такие точно были у Роко и Марклин НЯП в масштабе 1:5 или 1:10 к модельным рельсам.
Сейчас для фиксации флексов есть куча разных механических приспособлений с регулируемыми зажимами .
http://www.micromark.com/Deluxe-HO-Gauge-Track-Laying-Set














G.Oe.HO!  .  .  HOe.N.Z?  ПолHOля , эNка и кое-что ещё. Люблю У.Г.Ж.Д. особенно  13 версту и вообще 1 эпоху.
