Автор Тема: Сборка ЧМЭ2 из кита Hekttor  (Прочитано 4726 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Онлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 1066
  • Репутация: +76/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
Re: Сборка ЧМЭ2 из кита Hekttor
« Ответ #30 : 03 Января 2018, 22:35:10 »

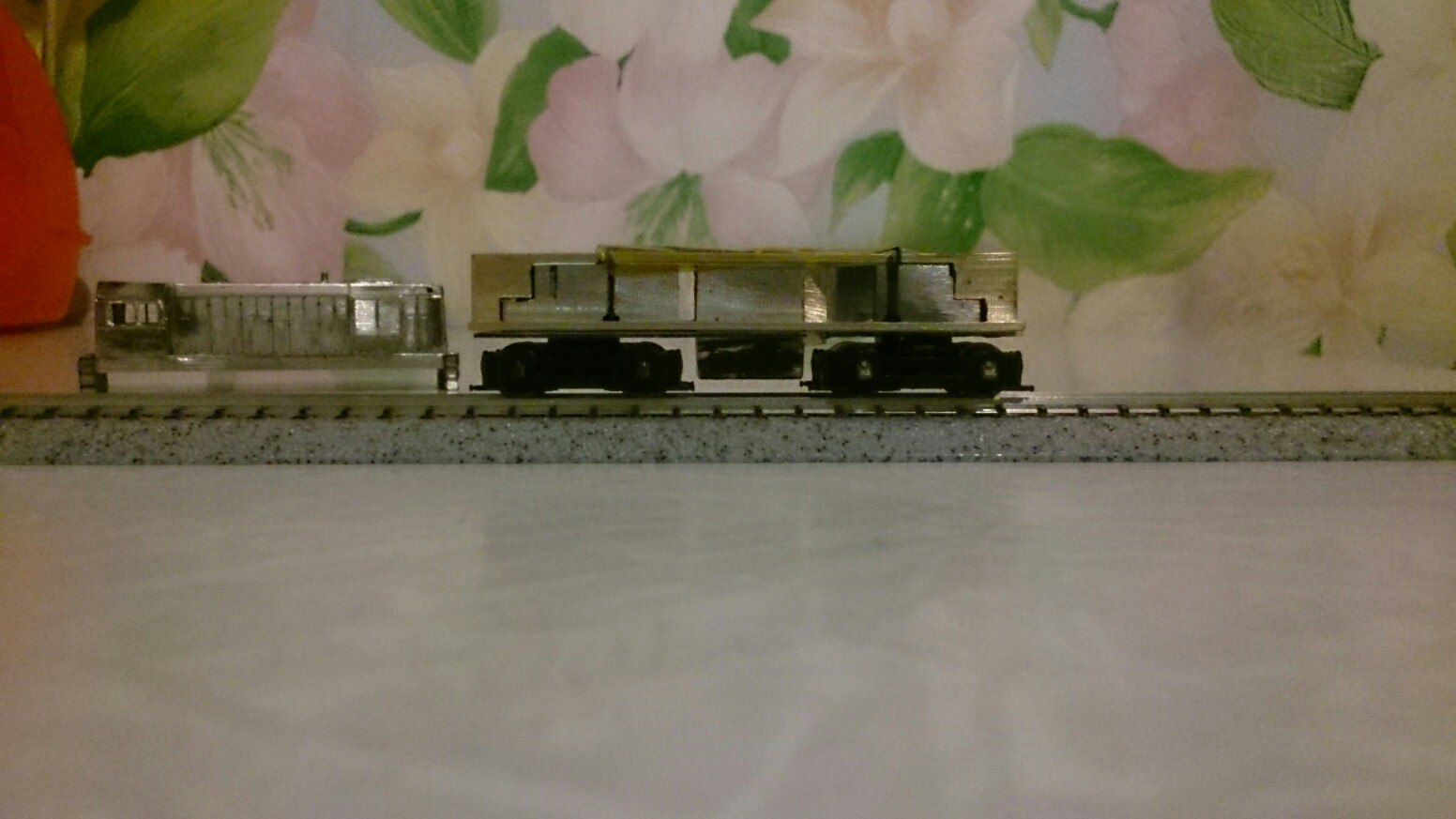

Межшкворневое на модели - 43мм (6880мм), межосевое на модели - 15.5 (2480мм).
На прототипе - МШ 6700мм (42мм), МО 2400мм {15мм).
Получается, не совсем точное соответствие, но в целом приемлемое. Тем более, что пеньки под домкраты находятся как раз над серединами тележек.
Есть еще такой момент, что у меня латунная вставка между половинками шасси шире, чем  был оригинальный проем и из-за этого МШ стало немного больше.
« Последнее редактирование: 02 Мая 2018, 19:53:12 от Sormovo »
N СЖД III - IV

Оффлайн Эдуард

  • Старожил
  • ****
  • Сообщений: 429
  • Репутация: +7/-0
Re: Сборка ЧМЭ2 из кита Hekttor
« Ответ #31 : 03 Января 2018, 23:00:41 »
Да вроде всё вполне неплохо. Значит, просто кажется на фото.

Онлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 1066
  • Репутация: +76/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
Re: Сборка ЧМЭ2 из кита Hekttor
« Ответ #32 : 06 Января 2018, 17:12:05 »
Поправил положение топливного бака, чтобы стоял ровнее. Припаял метельники. В ките идут специальные кронштейны для них, но в том месте куда они должны припаиваться, у меня стоят сцепки. Наверно, нужно было сначала припаять к корпусу кронштейны метельников, а потом уже на них припаять кронштейны для сцепок. После всех подгонок и регулировок, припаять метельники. У меня же метельники просто припаяны к буферной площадке. Детали тонкие, с полутравом, гнутся очень легко, так что кронштейны для них все таки рекомендуются.  При выставлении их на масштабную высоту столкнулся с такой проблемой - даже при небольшом уклоне пути, задний по направлению движения метельник касался обоих рельсов и замыкал их. Так что в итоге пришлось поднять метельники выше масштабной высоты.









Собрал все, решил попробовать на ходу. В принципе,  неплохо ездит, шумновато слегка, донор вроде тише ездил. Возможно это от резонанса призмы путей и тонкого травленого корпуса без шумоизоляции /стекол.

http://youtu.be/rrp82oVej8s

Еще хотел бы обратить внимание на пару моментов. Прутья решетки вентилятора на крыше капота по идее должны стоять вертикально, тогда хоть пропеллер будет виден через них. Но я это понял уже после припаивания этой решетки на капот. Стал гнуть прутья на месте, с помощью пары лезвий,  и немного погнул саму решетку.  Попробую исправить позднее. На будущее - лучше эти прутья гнуть прямо на платке,  еще до выкусывания этой решетки из общей пластины.



И еще момент. Долго и довольно трудоемко было впаивать в оконные проемы средние створки для двухстворчатых окон на кабине. В итоге получилось не очень ровно, да к тому же изнутри сильно неровная поверхность, заляпанная припоем.  Из-за этого могут и скорее всего возникнут проблемы с установкой стекол. При попытке выровнять поверхность,  скорее всего отлетят эти створки. Позднее у меня возникла идея, как можно сделать их проще - просто процарапать в общем  стекле (на две створки) и закрасить. Думаю, смотреться будет не хуже, а выполнить гораздо проще. Скорее всего, опробую этот метод.
N СЖД III - IV

Оффлайн Ppav

  • Ветеран
  • *****
  • Сообщений: 1681
  • Репутация: +90/-0
  • Откуда: Москва
  • Имя: Петр
Re: Сборка ЧМЭ2 из кита Hekttor
« Ответ #33 : 06 Января 2018, 17:32:56 »
 ;D ;D ;D
С Уважением,

SZD/RZD,  N scale (1/160) only!

Оффлайн Gematogen

  • Модератор
  • Ветеран
  • *****
  • Сообщений: 6158
  • Репутация: +233/-1
  • Имя: Михаил
Re: Сборка ЧМЭ2 из кита Hekttor
« Ответ #34 : 06 Января 2018, 20:00:36 »
Клёво получается!
Михаил, DCC

Оффлайн Эдуард

  • Старожил
  • ****
  • Сообщений: 429
  • Репутация: +7/-0
Re: Сборка ЧМЭ2 из кита Hekttor
« Ответ #35 : 16 Февраля 2018, 11:42:15 »
У меня ещё два вопроса. Первый. Вижу трудности с переделкой окон. Не проще ли было не трогать трёхстворчатое окно, а заделать некоторые вентиляционные решётки на капоте, как на поздних машинах?
Второй. Где взять такой тонкий гексалит или что-то подобное, что бы подкладывая при пайке, соблюдать расстояние ручек и поручней от корпуса?

Онлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 1066
  • Репутация: +76/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
Re: Сборка ЧМЭ2 из кита Hekttor
« Ответ #36 : 16 Февраля 2018, 19:33:47 »
Наверно действительно проще оставить окна как есть и исправить решетки на капоте, но я изначально хотел модель с "пенсильванскими"  тележками, а они ставились только на ранние машины, с двойными окнами.
Гексолит - это что и зачем именно он?
N СЖД III - IV

Оффлайн Эдуард

  • Старожил
  • ****
  • Сообщений: 429
  • Репутация: +7/-0
Re: Сборка ЧМЭ2 из кита Hekttor
« Ответ #37 : 17 Февраля 2018, 02:38:52 »
Спасибо! Про гексолит, я не помню, в этой теме я читал, его подкладывали при пайке под поручни и ручки, что бы соблюдать расстояние от корпуса.

Онлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 1066
  • Репутация: +76/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
Re: Сборка ЧМЭ2 из кита Hekttor
« Ответ #38 : 17 Февраля 2018, 05:09:32 »
Если важно, чтобы материал был теплостойким и не плавился под паяльником, то можно расщеплять на слои нужной толщины обыкновенный текстолит и подкладывать его.
N СЖД III - IV

Оффлайн Gematogen

  • Модератор
  • Ветеран
  • *****
  • Сообщений: 6158
  • Репутация: +233/-1
  • Имя: Михаил
Re: Сборка ЧМЭ2 из кита Hekttor
« Ответ #39 : 17 Февраля 2018, 06:21:36 »
Обычной деревяшки достаточно.
Михаил, DCC

Онлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 1066
  • Репутация: +76/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
Re: Сборка ЧМЭ2 из кита Hekttor
« Ответ #40 : 17 Февраля 2018, 18:53:25 »
N СЖД III - IV

Оффлайн Sandro

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 12992
  • Репутация: +213/-0
  • Скайп: Мой статус
  • Откуда: Москва
  • Имя: Александр
Re: Сборка ЧМЭ2 из кита Hekttor
« Ответ #41 : 17 Февраля 2018, 19:05:45 »
Обычной деревяшки достаточно.
Зубочистки, картонки и деревяшечки, их же можно подстрогать.
N, только N, ничего кроме N и да поможет мне бог

Оффлайн Эдуард

  • Старожил
  • ****
  • Сообщений: 429
  • Репутация: +7/-0
Re: Сборка ЧМЭ2 из кита Hekttor
« Ответ #42 : 18 Февраля 2018, 22:11:30 »
Евгений, спасибо за ссылку. А что за скотч? Маска тамиевская подойдёт? Попробую на днях.

Оффлайн Sandro

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 12992
  • Репутация: +213/-0
  • Скайп: Мой статус
  • Откуда: Москва
  • Имя: Александр
Re: Сборка ЧМЭ2 из кита Hekttor
« Ответ #43 : 18 Февраля 2018, 22:21:59 »
А что за скотч?
Мне кажется и малярный бумажный подойдет. А может просто плотную бумажку, без клея подложить?
N, только N, ничего кроме N и да поможет мне бог

Оффлайн Эдуард

  • Старожил
  • ****
  • Сообщений: 429
  • Репутация: +7/-0
Re: Сборка ЧМЭ2 из кита Hekttor
« Ответ #44 : 18 Февраля 2018, 23:11:56 »
Там проблема в том, что эти ручки крошечные. Припаять их не сложно. Проблема их позиционировать и удерживать. Я пока одну припаял, три потерял. Их хоть и с запасом, но если так дальше пойдёт, то точно не хватит. А вот скотч может оказать очень хорошую услугу.
