Re: ВЛ8
« Ответ #15 : 16 Апреля 2017, 15:32:56 »
Вадим есть такой лок и база тележек не идеальна 21,5 мм., а вот база локомотива (секции) короче всего 56 мм. вместо требуемых 63,75 мм. Этот вариант я уже изучал.
А какой размер самой рамы этой ходовки? У корпуса ВЛ8 внутренний размер 77 х 17. Теоретически, она влезла бы?

Оффлайн КБВ

  • Ветеран
  • *****
  • Сообщений: 3477
  • Репутация: +117/-0
  • Скайп: Мой статус
  • Откуда: г. Северск
  • Имя: Борис
Re: ВЛ8
« Ответ #16 : 16 Апреля 2017, 15:39:48 »
Вадим позже, скорей всего завтра попробую добраться до него и замерить. У нас уже вечер, разница во времени довольно существенная.

Оффлайн Vadim987

  • Ветеран
  • *****
  • Сообщений: 530
  • Репутация: +83/-0
  • Откуда: Харьков
  • Имя: Вадим
Re: ВЛ8
« Ответ #17 : 16 Апреля 2017, 15:49:03 »
Вадим позже, скорей всего завтра попробую добраться до него и замерить. У нас уже вечер, разница во времени довольно существенная.
Спасибо! Буду благодарен.
Кстати, вот я нарисовал колеса с МО и МШ этого лока, приложил. Как по мне, не настолько все критично. Добавятся оригинальные боковины телег ВЛ8, будет нормально смотреться.



Оффлайн КБВ

  • Ветеран
  • *****
  • Сообщений: 3477
  • Репутация: +117/-0
  • Скайп: Мой статус
  • Откуда: г. Северск
  • Имя: Борис
Re: ВЛ8
« Ответ #18 : 16 Апреля 2017, 16:27:29 »
Вадим есть одни мысли, они многим не понравятся, не бюджетно (но это как посмотреть), надо всё проверить и прикинуть. Позже , не хочу никого обнадёживать.

Оффлайн Vadim987

  • Ветеран
  • *****
  • Сообщений: 530
  • Репутация: +83/-0
  • Откуда: Харьков
  • Имя: Вадим
Re: ВЛ8
« Ответ #19 : 16 Апреля 2017, 17:03:58 »
Вадим есть одни мысли, они многим не понравятся, не бюджетно (но это как посмотреть), надо всё проверить и прикинуть. Позже , не хочу никого обнадёживать.
У меня тут тоже мысль возникла. Тоже не бюджетно, к сожалению. Телеги от брава-люськи. Среднюю ось естественно убрать. Межосевое получается 22,5 вместо 20 по чертежу, что считаю допустимым. Боковину телеги сделать под этот размер разницу никто не увидит. Вот я выставил телеги, чтобы получить между 1-й и 4-й осями 63,75мм как на чертеже. Раму придется делать свою. Но из-за простоты крепления телег Люськи, изготовить раму совсем несложно. Есть возможность установки на метельнике сцепки, т.к. места достаточно.



Оффлайн КБВ

  • Ветеран
  • *****
  • Сообщений: 3477
  • Репутация: +117/-0
  • Скайп: Мой статус
  • Откуда: г. Северск
  • Имя: Борис
Re: ВЛ8
« Ответ #20 : 16 Апреля 2017, 17:59:38 »
Среднюю ось естественно убрать.
Вадим как то я просчитывал шестерни в редукторе BRAWO-вской Людмилы  (хотел сделать шестерни и обмоторить Людмилы из тройного набора BRAWO, где одна модель моторная, а две стендовые) так вот передача вращения на шестерни крайних осей от шестерёнки центральной оси. Но основная проблема вылезет в другом, двигатель будет невозможно установить, очень мало места. В общем надо смотреть и прикидывать.

Оффлайн Vadim987

  • Ветеран
  • *****
  • Сообщений: 530
  • Репутация: +83/-0
  • Откуда: Харьков
  • Имя: Вадим
Re: ВЛ8
« Ответ #21 : 16 Апреля 2017, 19:06:26 »
Вадим как то я просчитывал шестерни в редукторе BRAWO-вской Людмилы  (хотел сделать шестерни и обмоторить Людмилы из тройного набора BRAWO, где одна модель моторная, а две стендовые) так вот передача вращения на шестерни крайних осей от шестерёнки центральной оси. Но основная проблема вылезет в другом, двигатель будет невозможно установить, очень мало места. В общем надо смотреть и прикидывать.
Среднюю ось с шестеренкой можно оставить, снять только колпары. А вот движок да, не влазит, проверил. Так что Люська тоже не годится. А ставить другой двигатель, это уже расточительство.

Оффлайн Maks(Ekb)

  • Постоялец
  • ***
  • Сообщений: 170
  • Репутация: +5/-0
  • Откуда: Екатеринбург
Re: ВЛ8
« Ответ #22 : 16 Апреля 2017, 21:23:30 »
Посмотрите еще Kato ed16, там межосевое между моторными осями 18,5 и между внутренними осями телег 15 мм, растянуть базу проще чем уменьшать.

Оффлайн КБВ

  • Ветеран
  • *****
  • Сообщений: 3477
  • Репутация: +117/-0
  • Скайп: Мой статус
  • Откуда: г. Северск
  • Имя: Борис
Re: ВЛ8
« Ответ #23 : 17 Апреля 2017, 16:30:17 »
Размеры ЕН10, по металлической раме. Длина - 71,8 мм., ширина - 17,3 мм. База тележки - 21,5 мм., база локомотива (по крайним осям) - 56 мм..

Оффлайн Vadim987

  • Ветеран
  • *****
  • Сообщений: 530
  • Репутация: +83/-0
  • Откуда: Харьков
  • Имя: Вадим
Re: ВЛ8
« Ответ #24 : 17 Апреля 2017, 16:33:21 »
Размеры ЕН10, по металлической раме. Длина - 71,8 мм., ширина - 17,3 мм. База тележки - 21,5 мм., база локомотива (по крайним осям) - 56 мм..
А можно фото без корпуса?

Оффлайн КБВ

  • Ветеран
  • *****
  • Сообщений: 3477
  • Репутация: +117/-0
  • Скайп: Мой статус
  • Откуда: г. Северск
  • Имя: Борис
Re: ВЛ8
« Ответ #25 : 17 Апреля 2017, 16:59:31 »

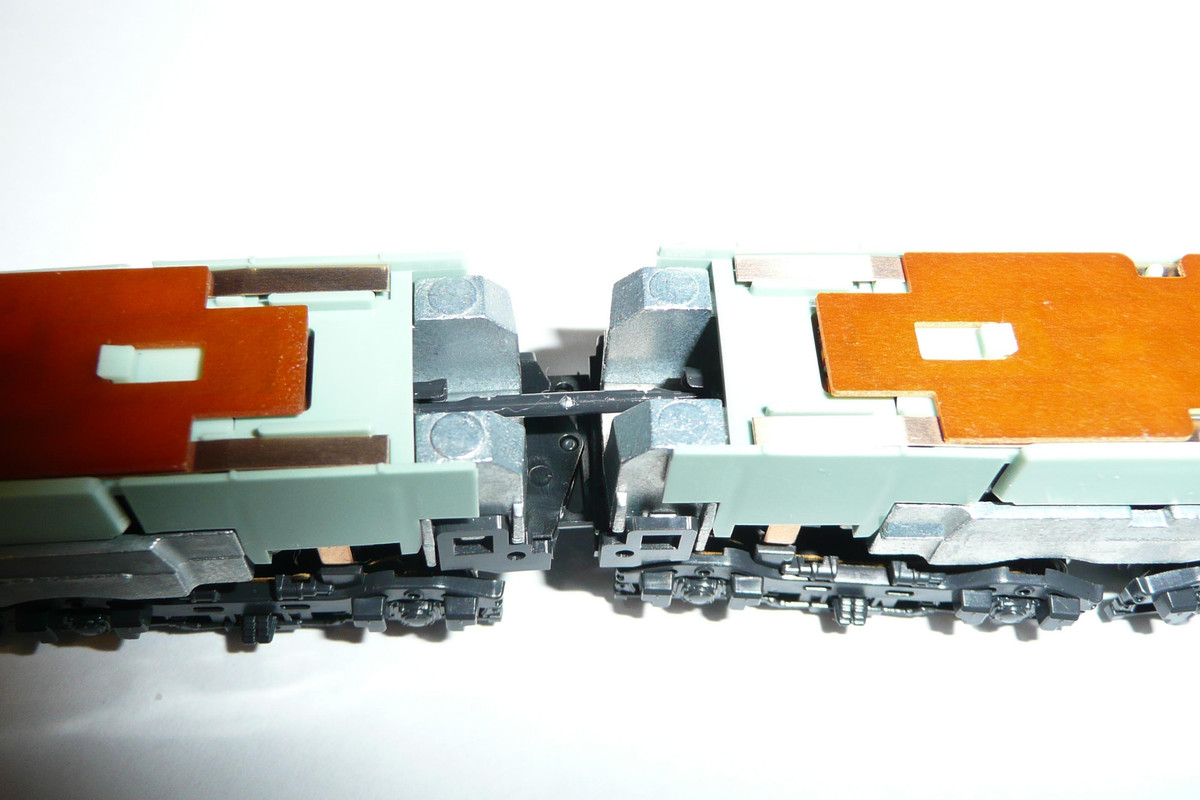

Можно и фото без корпуса, надеюсь всё видно.









По своей конструкции (не по размерам) локомотив идеально спроектирован и сделать на его основе ВЛ8 было бы идеально, двигатель находится в одной секции, привод на все оси обеих секций. Секции неразъёмно соединены между собой, а вращающий момент на секцию без двигателя передается  посредством сквозного вала (видно на снимках). Так же видно, что ось поворота тележки (шкворень) расположена рядом с передней осью. Если переднюю тележку каждой секции сместить на 8 мм вперёд будет почти идеальный вариант.

Оффлайн Vadim987

  • Ветеран
  • *****
  • Сообщений: 530
  • Репутация: +83/-0
  • Откуда: Харьков
  • Имя: Вадим
Re: ВЛ8
« Ответ #26 : 17 Апреля 2017, 17:07:39 »
Если переднюю тележку каждой секции сместить на 8 мм вперёд будет почти идеальный вариант.
А это будет сложно сделать?

Оффлайн КБВ

  • Ветеран
  • *****
  • Сообщений: 3477
  • Репутация: +117/-0
  • Скайп: Мой статус
  • Откуда: г. Северск
  • Имя: Борис
Re: ВЛ8
« Ответ #27 : 17 Апреля 2017, 17:19:53 »
А это будет сложно сделать?
Думаю что проблемы будут, это не BRAWA. Распиливать металлическую (свинец, цинк, олово - из чего она состоит), а потом вставку и соединять как то. Надо попробовать может она паяется? Кто спецы в пайке, это реально?

Оффлайн Vadim987

  • Ветеран
  • *****
  • Сообщений: 530
  • Репутация: +83/-0
  • Откуда: Харьков
  • Имя: Вадим
Re: ВЛ8
« Ответ #28 : 17 Апреля 2017, 17:57:57 »
Думаю что проблемы будут, это не BRAWA. Распиливать металлическую (свинец, цинк, олово - из чего она состоит), а потом вставку и соединять как то. Надо попробовать может она паяется? Кто спецы в пайке, это реально?
О, нет, это целое дело.

Оффлайн Дед пихто

  • Ветеран
  • *****
  • Сообщений: 1935
  • Репутация: +72/-24
  • Пыхто
  • Откуда: Moscow
  • Имя: Пыхто
Re: ВЛ8
« Ответ #29 : 17 Апреля 2017, 18:30:25 »
