Автор Тема: Стрелки Tomix + декодер  (Прочитано 1977 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Serm

  • Постоялец
  • ***
  • Сообщений: 148
  • Репутация: +16/-0
  • Скайп: Мой статус
  • Откуда: Москва
  • Имя: Сергей
Re: Стрелки Tomix + декодер
« Ответ #15 : 15 Июля 2018, 01:37:22 »
Гарантированное переключение стрелок Tomix (в цифре) осуществляется с использованием декодера «AJL2 Power» от MD. Схема подключения есть в описании к декодеру. Токи переключения достаточно большие. Я использовал транзисторы КТ973Б. Сама схема и готовая рабочая платка на 2 канала (для моего макета) ниже на фото.
Важный момент для предотвращения перегрева приводов стрелок - нужно установить в декодере минимальные значения срабатывания CV515/516/517/518=1.







Оффлайн Dmitry206

  • Старожил
  • ****
  • Сообщений: 337
  • Репутация: +19/-0
Re: Стрелки Tomix + декодер
« Ответ #16 : 23 Декабря 2018, 23:30:04 »
Сергей, добрый день!
А Вы в итоге на этом декодере остановтоись? Я купил digitrax ds 64, но почему то стрелки  вообще никак не ркагируют. Не знаете почему? Питание полключал от рельс и от отдельногт блока питания, такого же как в комплекте с мультмаус



Оффлайн Serm

  • Постоялец
  • ***
  • Сообщений: 148
  • Репутация: +16/-0
  • Скайп: Мой статус
  • Откуда: Москва
  • Имя: Сергей
Re: Стрелки Tomix + декодер
« Ответ #17 : 24 Декабря 2018, 01:37:49 »
Сергей, добрый день!
А Вы в итоге на этом декодере остановтоись? Я купил digitrax ds 64, но почему то стрелки  вообще никак не ркагируют. Не знаете почему? Питание полключал от рельс и от отдельногт блока питания, такого же как в комплекте с мультмаус


Использую вариант, описанный мной выше.

Что касается ds64, то давайте с самого начала. Корректно ли он запрограммирован? Если подключить к выходам тестер, а для наглядности светодиоды, то сигнал проходит? Светодиоды моргают?

Узелок на память: на выходе 12вольт. Светодиоды подключаем через резистор.

Оффлайн t2029

  • Ветеран
  • *****
  • Сообщений: 947
  • Репутация: +46/-0
  • Откуда: Ха
  • Имя: Дмитрий
Re: Стрелки Tomix + декодер
« Ответ #18 : 24 Декабря 2018, 06:55:25 »
digitrax ds 64
А он у вас в биполярном режиме работает? А то насколько я вижу по фотке соленоид не туда включен.

Онлайн Сергеевич

  • Ветеран
  • *****
  • Сообщений: 1062
  • Репутация: +97/-22
  • мӧҗҥҩ ҧрѻҫҭҩ мӥҫҭҿӄѣ Ӥ.Ҟ.Ҫ.
  • Скайп: Мой статус
  • Откуда: 13 верста У.Г.Җ.Д.
  • Имя: Ҝѻҫҭѩңҭӥҥъ
Re: Стрелки Tomix + декодер
« Ответ #19 : 24 Декабря 2018, 19:05:36 »
купил digitrax ds 64,
Питание полключал от рельс и от отдельногт блока питания, такого же как в комплекте с мультмаус
во первых у мультимауса БП на 18 Вольт,  а в инструкции 12-14В указано, уже нехорошо: http://www.digitrax.com/media/apps/products/stationary-decoders/ds64/documents/DS64_flattened.pdf
во вторых на вашем фото, только питание самого модуля и выход на соленоид полярный,

а где подача сигнала DCC на  сам модуль ? на контакты TRKA TRKВ либо с рельс либо напрямую с выхода бустера.

давайте с самого начала. ...Светодиоды моргают?
Узелок на память: на выходе 12вольт.
ну для начала: моргают ли светодиоды на модуле?  ID - периодически если подается сигнал DCC,  STAT - если пришла команда на переключение на любой корректный адрес запрограммированный именно на этом модуле.
Обещают не 12, а все 20 Вольт на выходе.
Корректно ли он запрограммирован?
биполярном режиме
по умолчанию стоит в режиме и соленоида и биполярном, должен "сразу из коробки" переключать като унитрак.
13 верста У.Г.Ж.Д.
G, Oe, HO, HOe, N, Z.

Оффлайн Dmitry206

  • Старожил
  • ****
  • Сообщений: 337
  • Репутация: +19/-0
Re: Стрелки Tomix + декодер
« Ответ #20 : 24 Декабря 2018, 21:00:45 »
Изначально я подключал питание от рельс, как было указано в инструкции. Не перепрограмировао, т.е по идее должен бы переклбчать. ID мигает. И провода от стрелки подклбчал по инструкции насколько я помню. А почему не правильно?

Оффлайн Serm

  • Постоялец
  • ***
  • Сообщений: 148
  • Репутация: +16/-0
  • Скайп: Мой статус
  • Откуда: Москва
  • Имя: Сергей
Re: Стрелки Tomix + декодер
« Ответ #21 : 24 Декабря 2018, 23:54:12 »
Без первичного программирования работать не будет. DS64 должен получить адрес для каждого из выходов управления стрелками.
Стр.5 документа, ссылку на который выложил Сергеевич.
На странице производителя есть ссылка на видео - http://www.youtube.com/watch?v=1JCo86J1WJI
Питание от шины на AX1(-) и AX2(+), или через дополнительный блок питания.

Оффлайн t2029

  • Ветеран
  • *****
  • Сообщений: 947
  • Репутация: +46/-0
  • Откуда: Ха
  • Имя: Дмитрий
Re: Стрелки Tomix + декодер
« Ответ #22 : 25 Декабря 2018, 03:33:17 »
А почему не правильно?
Биполярный соленоид подключается к клеммам *R и *G, а P+ - это средняя точка при трехпроводном подключении.
по умолчанию стоит в режиме и соленоида и биполярном
Возможно, давно было ) В любом случае надо проверить, что реально настроено.
DS64 должен получить адрес для каждого из выходов управления стрелками.
По умолчанию у выходов разве не 01, 02, 03, 04?

... и добавил:
а в инструкции 12-14В указано
В этой же инструкции указано и Track Voltage Up to 22 Volts  ;D

Оффлайн Dmitry206

  • Старожил
  • ****
  • Сообщений: 337
  • Репутация: +19/-0
Re: Стрелки Tomix + декодер
« Ответ #23 : 25 Декабря 2018, 21:38:02 »
Спасибо!! Попробую еще раз

Оффлайн Dmitry206

  • Старожил
  • ****
  • Сообщений: 337
  • Репутация: +19/-0
Re: Стрелки Tomix + декодер
« Ответ #24 : 29 Декабря 2018, 22:31:16 »
Вроде победил. Надо было перепрограммировать, видимо мультимаус не видел заводские установки. Правда я не запомнил как я это сделал ???

Оффлайн Serm

  • Постоялец
  • ***
  • Сообщений: 148
  • Репутация: +16/-0
  • Скайп: Мой статус
  • Откуда: Москва
  • Имя: Сергей
Re: Стрелки Tomix + декодер
« Ответ #25 : 29 Декабря 2018, 23:36:10 »
Вроде победил. Надо было перепрограммировать, видимо мультимаус не видел заводские установки. Правда я не запомнил как я это сделал ???

Мультимаус ничего не видит. Он только передаёт. При первичном программировании Вы записываете в декодер значение адреса по которому он будет "откликаться" в дальнейшем. Вернее воспринимать команды от мультимауса по конкретному адресу.

Оффлайн Dmitry206

  • Старожил
  • ****
  • Сообщений: 337
  • Репутация: +19/-0
Re: Стрелки Tomix + декодер
« Ответ #26 : 30 Декабря 2018, 00:11:43 »
Ок, понял.

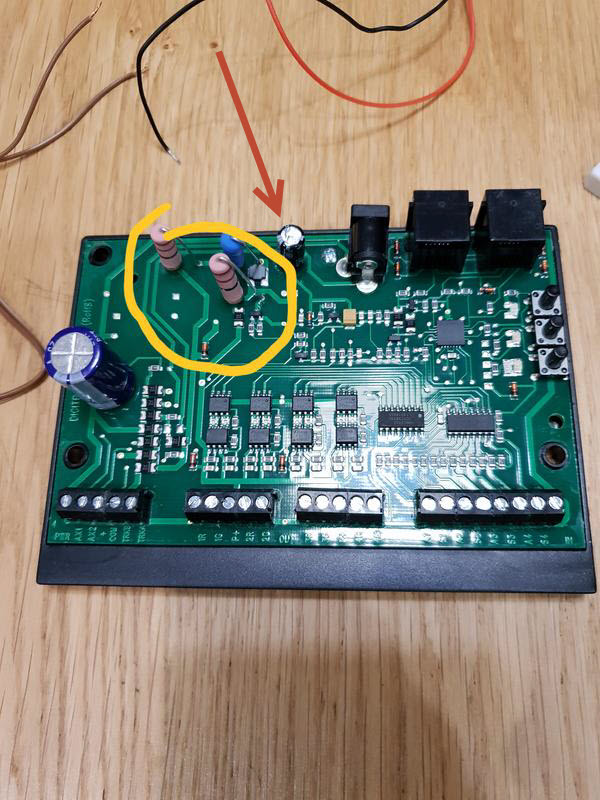

Почему то стал грется декодер, вот эти штуки, отмеченные на фото. Питание от рельс, все как положено вроде как



Оффлайн Serm

  • Постоялец
  • ***
  • Сообщений: 148
  • Репутация: +16/-0
  • Скайп: Мой статус
  • Откуда: Москва
  • Имя: Сергей
Re: Стрелки Tomix + декодер
« Ответ #27 : 30 Декабря 2018, 01:10:47 »
Ок, понял.
Почему то стал грется декодер, вот эти штуки, отмеченные на фото. Питание от рельс, все как положено вроде как

Это два сопротивления.
Про нагрев возможно кто из электронщиков подскажет?

Оффлайн Dmitry206

  • Старожил
  • ****
  • Сообщений: 337
  • Репутация: +19/-0
Re: Стрелки Tomix + декодер
« Ответ #28 : 30 Декабря 2018, 01:11:44 »
И кстати опять не переключается стрелка

Оффлайн Serm

  • Постоялец
  • ***
  • Сообщений: 148
  • Репутация: +16/-0
  • Скайп: Мой статус
  • Откуда: Москва
  • Имя: Сергей
Re: Стрелки Tomix + декодер
« Ответ #29 : 30 Декабря 2018, 01:15:32 »
На фото не очень хорошо видно. Проверьте конденсатор не вздутый? Если да, то обязательно заменить.
