Автор Тема: Страшненькие светофоры СЖД/РЖД для тестов  (Прочитано 4896 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн skif 13

  • Ветеран
  • *****
  • Сообщений: 2270
  • Репутация: +124/-4
  • skif-13-13@mail.ru
  • Откуда: Москва
  • Имя: Николай
Re: Страшненькие светофоры СЖД/РЖД для тестов
« Ответ #30 : 21 Марта 2018, 19:46:26 »
если правда изделие будет стоить не как крыло самолета
Приблизительно как крыло.
Прошлый раз обсуждали. У меня выходило, что на светофор уйдёт минимум три часа.
[/quote]
Сколько один светофор стоит в рублях ?

Онлайн Gematogen

  • Модератор
  • Ветеран
  • *****
  • Сообщений: 6157
  • Репутация: +233/-1
  • Имя: Михаил
Re: Страшненькие светофоры СЖД/РЖД для тестов
« Ответ #31 : 21 Марта 2018, 22:43:03 »
Тонкие латунные трубки, может надо кому
Надо. Пасиб.
Сколько один светофор стоит в рублях ?
Так никто ж готовые не предлагает. ???
Михаил, DCC

Оффлайн Alexandro

  • Ветеран
  • *****
  • Сообщений: 506
  • Репутация: +16/-3
  • zené vonat
  • Откуда: SPb
  • Имя: Alexander
Re: Страшненькие светофоры СЖД/РЖД для тестов
« Ответ #32 : 22 Марта 2018, 00:02:21 »
буржуйские варианты светофороф не планируете делать? думаю,спрос тоже будет.
DR/DB/FS/MAV/SNCB

Оффлайн t2029

  • Ветеран
  • *****
  • Сообщений: 952
  • Репутация: +46/-0
  • Откуда: Ха
  • Имя: Дмитрий
Re: Страшненькие светофоры СЖД/РЖД для тестов
« Ответ #33 : 22 Марта 2018, 09:21:50 »
буржуйские варианты светофороф не планируете делать? думаю,спрос тоже будет.
А зачем? Вайсман и Брава делают прекрасные законченные рабочие светофоры для Неметчины за жалкие 10-15 Ойро, на американские дороги тоже есть рабочие, ценник правда пободрее.

Оффлайн t2029

  • Ветеран
  • *****
  • Сообщений: 952
  • Репутация: +46/-0
  • Откуда: Ха
  • Имя: Дмитрий
Re: Страшненькие светофоры СЖД/РЖД для тестов
« Ответ #34 : 22 Марта 2018, 22:17:31 »
Я делал заднюю крышку с крепежом на мачту. Она же прячет плату. Но это вообще гимор.
А какой внутренний размер полости в крышке?

Оффлайн t2029

  • Ветеран
  • *****
  • Сообщений: 952
  • Репутация: +46/-0
  • Откуда: Ха
  • Имя: Дмитрий
Re: Страшненькие светофоры СЖД/РЖД для тестов
« Ответ #35 : 19 Сентября 2018, 08:27:33 »
Случайно нашел, оказывается Digitrax делает что-то подобное, за набор на картинке просят ~20-25USD

Онлайн Gematogen

  • Модератор
  • Ветеран
  • *****
  • Сообщений: 6157
  • Репутация: +233/-1
  • Имя: Михаил
Re: Страшненькие светофоры СЖД/РЖД для тестов
« Ответ #36 : 19 Сентября 2018, 15:34:53 »
А идея неплоха, КМК.
Особенно если использовать светодиоды не 0603, а 0402.
Вот только не понял - за что отвечают перемычки A B C.

Осталось только придумать козырьки. Учитывая, что плата двусторонняя с металлизированными отверстиями, проще всего травлёный козырёк с тремя длинными усами под пайку.

Вот только ломаться они будут очень легко. Но и заменить не сложно.
Михаил, DCC

Оффлайн t2029

  • Ветеран
  • *****
  • Сообщений: 952
  • Репутация: +46/-0
  • Откуда: Ха
  • Имя: Дмитрий
Re: Страшненькие светофоры СЖД/РЖД для тестов
« Ответ #37 : 20 Сентября 2018, 05:31:50 »
Вот только не понял - за что отвечают перемычки A B C.
Это типа адресов для их же контроллера светофора, чтобы автоматизировать автоблокировку при движении по отклонениям. Я не углублялся, америка не интересна...
Осталось только придумать козырьки. Учитывая, что плата двусторонняя с металлизированными отверстиями, проще всего травлёный козырёк с тремя длинными усами под пайку.
Ну вот я примерно так и задумывал, только с мая подвижек нет, надо все-таки заказать на пробу  :selfmade:


Надо еще с китайцами договориться маску сделать разных цветов, с лица черную, сзади серебристую белую  :worship:  :))

... и добавил:
Особенно если использовать светодиоды не 0603, а 0402.
У Кингбрайта появились 0201, я вот только с трудом понимаю, как это паять в домашних условиях...

... и добавил:
Вобщем я думаю проапгрейдить свой вариант до возможности напайки резисторов, зачитерить проект для возможности реверсивного монтажа светодиодов и таки закажу  :P :P :P

Онлайн Gematogen

  • Модератор
  • Ветеран
  • *****
  • Сообщений: 6157
  • Репутация: +233/-1
  • Имя: Михаил
Re: Страшненькие светофоры СЖД/РЖД для тестов
« Ответ #38 : 20 Сентября 2018, 05:56:29 »
вариант до возможности напайки резисторов
А куда ты их паять хочешь?
Может, удлинить подмакетную часть и сделать как у американских?

... и добавил:
У Кингбрайта появились 0201, я вот только с трудом понимаю, как это паять в домашних условиях...
А зачем? Обычно хватает 0603. Особенно для обратного монтажа.
Михаил, DCC

Оффлайн t2029

  • Ветеран
  • *****
  • Сообщений: 952
  • Репутация: +46/-0
  • Откуда: Ха
  • Имя: Дмитрий
Re: Страшненькие светофоры СЖД/РЖД для тестов
« Ответ #39 : 20 Сентября 2018, 06:55:01 »
А куда ты их паять хочешь?
Может, удлинить подмакетную часть и сделать как у американских?
Да, нарастить для возможности запайки, кому не надо - может обрезать

Оффлайн t2029

  • Ветеран
  • *****
  • Сообщений: 952
  • Репутация: +46/-0
  • Откуда: Ха
  • Имя: Дмитрий
Re: Страшненькие светофоры СЖД/РЖД для тестов
« Ответ #40 : 20 Сентября 2018, 13:01:02 »
А зачем? Обычно хватает 0603. Особенно для обратного монтажа.
На плату головки. И на карлики. Не покидает меня мысль о копийном светофоре.

Онлайн Gematogen

  • Модератор
  • Ветеран
  • *****
  • Сообщений: 6157
  • Репутация: +233/-1
  • Имя: Михаил
Re: Страшненькие светофоры СЖД/РЖД для тестов
« Ответ #41 : 20 Сентября 2018, 19:15:35 »
Карлики на 0603 нормально получаются, но полностью ручная работа. Нужны тонкостенные трубки круглого и квадратного сечений.
Михаил, DCC

Оффлайн t2029

  • Ветеран
  • *****
  • Сообщений: 952
  • Репутация: +46/-0
  • Откуда: Ха
  • Имя: Дмитрий
Re: Страшненькие светофоры СЖД/РЖД для тестов
« Ответ #42 : 21 Сентября 2018, 03:15:16 »
"Получаются" и "соответствуют прототипу" - это немного разные понятия.
Голый светодиод 0603 (1608 в метричке) шире карлика в N на 20%. А это TT...

Онлайн Gematogen

  • Модератор
  • Ветеран
  • *****
  • Сообщений: 6157
  • Репутация: +233/-1
  • Имя: Михаил
Re: Страшненькие светофоры СЖД/РЖД для тестов
« Ответ #43 : 21 Сентября 2018, 04:20:45 »
"Получаются" и "соответствуют прототипу" - это немного разные понятия.
Ну, тогда надо точнее описать понятие "соответствуют прототипу". Типа списка допустимых отклонений.
У меня таких тонких трубочек нет, что бы масштабно сделать.


Михаил, DCC

Оффлайн t2029

  • Ветеран
  • *****
  • Сообщений: 952
  • Репутация: +46/-0
  • Откуда: Ха
  • Имя: Дмитрий
Re: Страшненькие светофоры СЖД/РЖД для тестов
« Ответ #44 : 21 Сентября 2018, 14:19:09 »

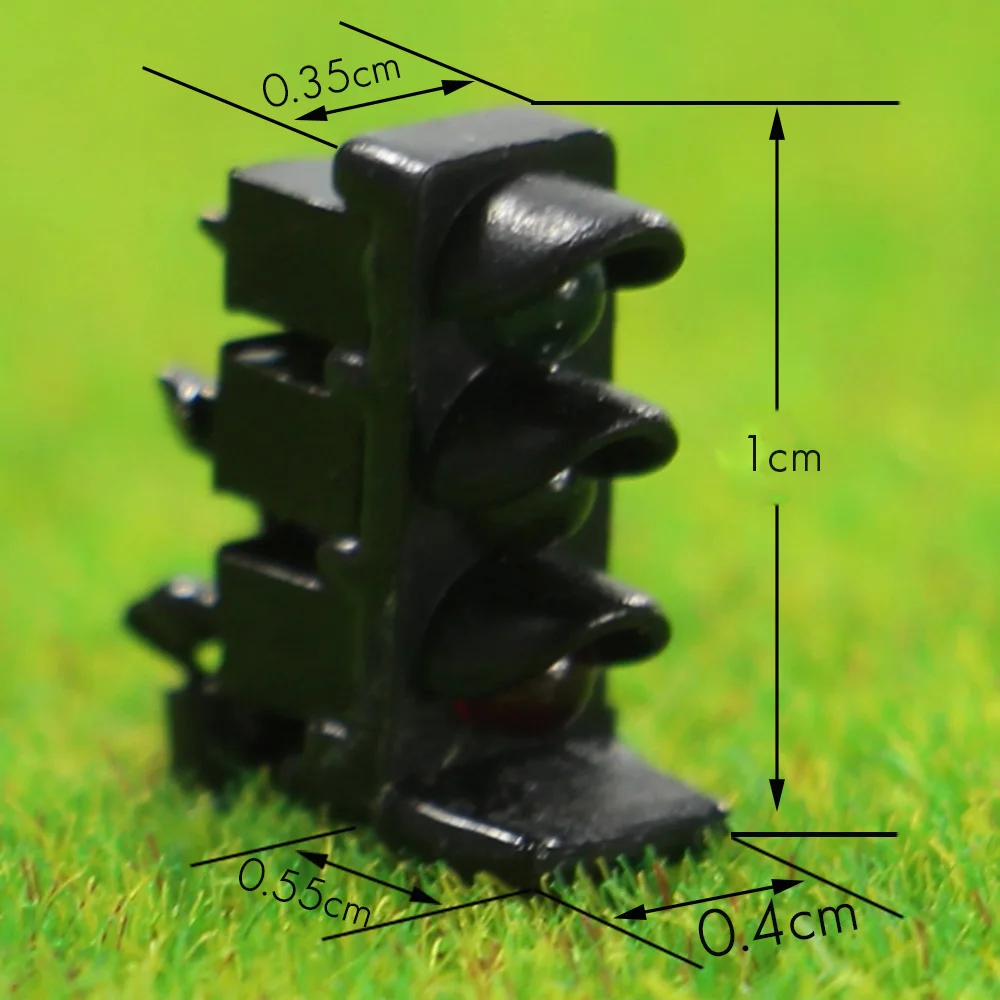

"соответствуют прототипу"
Масштаб я имею в виду. Ибо и

вполне себе карлик и главное, что пилить ничего не надо.
