Open Car-System
« : 01 Августа 2018, 06:27:19 »
Погрузившись в различные карсистемы, стало понятно, что надо идти в цифру  :))
И понравилась мне Open Car-System  :lupa:
На скале и здесь это уже немного обсуждалось, но я думаю надо выделить в отдельную тему, вдруг кому-то тоже будет интересно.
Важная часть (помимо бустера и самих декодеров - но к этому я еще вернусь) - датчики занятости и локального управления.
В Open Car-System на текущий момент есть два варианта таких датчиков - IRM (чисто IR) и FeedCar (IR+датчик Холла или геркон). По итогу второй вариант поглотил первый  :P

Продаются готовые (23 ойро за пару без учета доставки на широко известном в узких кругах Fichtelbahnshop) и есть клубные с увеличенным размером компонентов, т.н. FeedCarBig по неизвестной цене, как я понял через саппорт или форум можно получить файлы для изготовления печатной платы.
Вобщем они мне оба не понравились и за пару часов я творчески переосмыслил эти изделия под свои хотелки и с учетом своего видения этого датчика :D

Рендер со стороны разъемов с установленными датчиками Холла (можно не запаивать или запаивать на проводах до 100 мм)


Не обращайте внимание на неправильную кнопку - показана со штырями, но будет SMD и вместо гнезд выходов TLE-S88 будут штыри, как предусмотрено стандартом.

И рендер с другой стороны, на котором видно мои улучшения  :))
А конкретно - два SMD датчика Холла, установленных с базой 37 мм - это база Томитековской карсистем. Как возможный оптимум для дорог в N вообще и для модульных a-la T-Trak, но дорожных, в частности.


Размер - 20x50. Толщина текстолита 1.6. Пассивные компоненты 0805.
Если кому-то нужны тоже такие платы, я готов учесть ваши пожелания. Только по возможности как можно быстрее, я через неделю уезжаю в отпуск и хочу успеть заказать до отъезда, чтобы китаесы поработали, пока я отдыхаю.
Цена вопроса за одну голую плату (если не заморачиваться с панелированием и просто быстро заделать прототип) - 60-70 руб в партии 10 штук с доставкой до меня (Хабаровск).

Общая стоимость одной готовой платы оценочно рублей 300 с двумя SMD-датчиками.

Продолжение следует  ^-^

Оффлайн ailcat

  • Ветеран
  • *****
  • Сообщений: 1193
  • Репутация: +41/-2
  • Незлобный гоблин
  • Откуда: Москва
  • Имя: Алексей
Re: Open Car-System
« Ответ #1 : 01 Августа 2018, 07:36:29 »
Где-то у нас Вадим уже писал, что OpenCar очень сырая система - и он перешел на DC-Car, что суть то же самое (управление по ИК-каналу, датчики вариативны), только работает.
Я, конечно, допускаю, что систему допилили - но и DC-Cars наверняка не стояла на месте...

Так что тут еще подумать надо, как именно машинки управляться будут...
Наш паровоз в тупик летит!

Оффлайн t2029

  • Ветеран
  • *****
  • Сообщений: 947
  • Репутация: +46/-0
  • Откуда: Ха
  • Имя: Дмитрий
Re: Open Car-System
« Ответ #2 : 01 Августа 2018, 08:26:35 »
Opencar на месте не стоял ;)  Opencar перешел на радио пару лет назад. IR осталось как опция + локальное управление.
А DC-Car так и остался на ИК.
Ну и к Куферу у меня вопросов нет, я делал его DCC Zentrale, все норм ;)

Оффлайн t2029

  • Ветеран
  • *****
  • Сообщений: 947
  • Репутация: +46/-0
  • Откуда: Ха
  • Имя: Дмитрий
Re: Open Car-System
« Ответ #3 : 15 Ноября 2018, 06:01:56 »
Продолжаю развлекаться с Opencar-System.

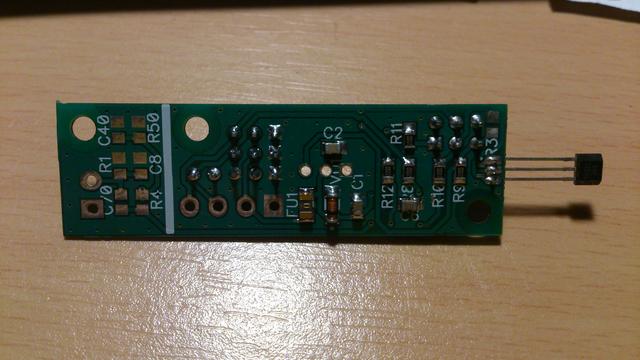

Для начала как получились модули локальной ОС, датчики занятости - FeedCar:
