Автор Тема: Re: Тгм 4 + вл 8 ( первые оттиски)распечатка+голосование!  (Прочитано 5118 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Дед пихто

  • Ветеран
  • *****
  • Сообщений: 1841
  • Репутация: +72/-24
  • Пыхто
  • Откуда: Moscow
  • Имя: Пыхто

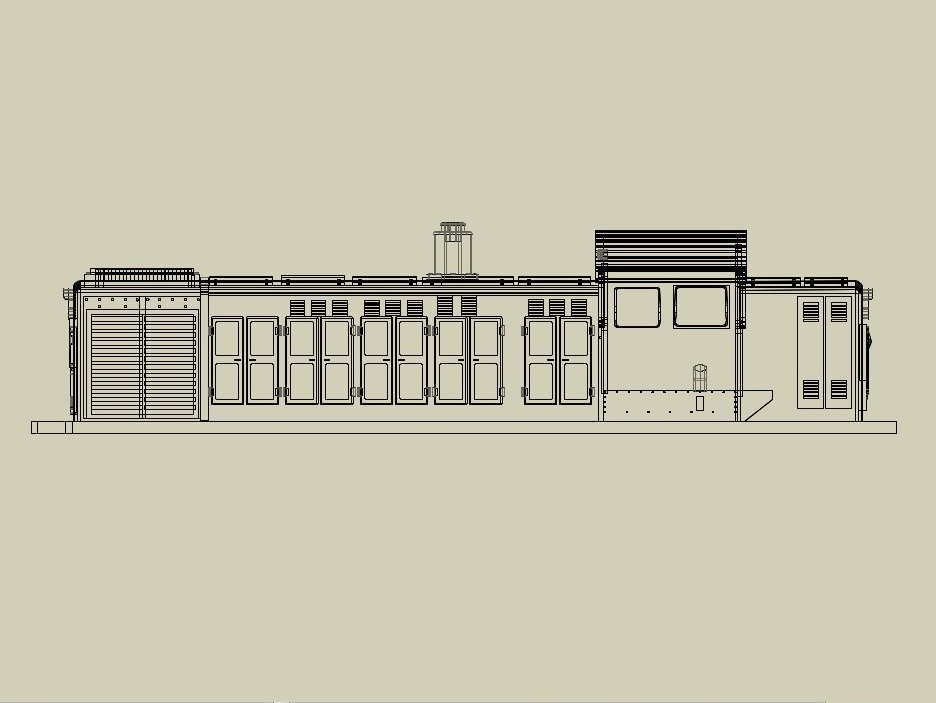

Добавил свежие фото с движком внутри капотника и фото вл8 идёт доработка! Ну уж не знаю порадую иль нет , но пока стараюсь))) сквозь тернии к звёздам))) начал  с просто Тгм 3 а (Б) будет потом)))


















... и добавил:
Деда , хорошая тема ;D И если делать сие хорошо и с высоким качеством, будет результат для всех. Вперед, все получится :) Дед, порадуй всех хорошей моделькой. ;D
Качество зависит от многих параметров но общими усилиями я думаю сделаем))) главное что я его живьём видел и он мне понравился)))если кто какие косяки увидит милости просим ( пока не поздно) да заточка будет под катовскую модельку там у них есть один тепловозник ))) Еу вы знаете какой)

« Последнее редактирование: 22 Марта 2019, 22:31:13 от Дед пихто »
Будь готов!!!

Оффлайн Dmitry206

  • Старожил
  • ****
  • Сообщений: 337
  • Репутация: +19/-0
Re: Re: Тгм 4
« Ответ #1 : 19 Ноября 2018, 14:14:03 »
А какая ходовая к нему?

Оффлайн Gematogen

  • Модератор
  • Ветеран
  • *****
  • Сообщений: 6149
  • Репутация: +233/-1
  • Имя: Михаил
Re: Re: Тгм 4
« Ответ #2 : 19 Ноября 2018, 18:41:54 »

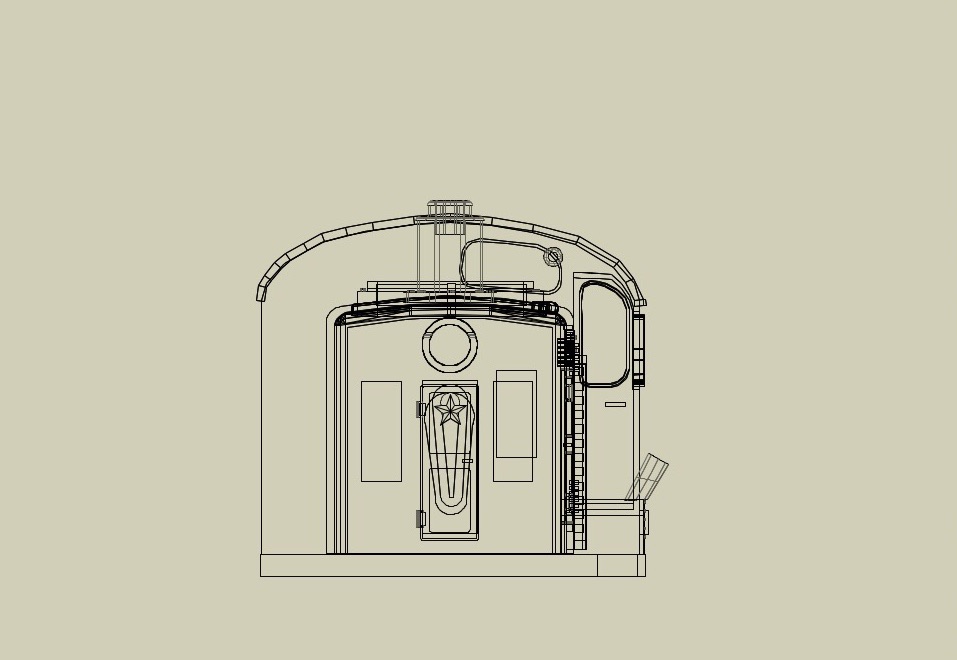

Юр, если прожектор сделать в виде конического углубления, сверлить под светодиод будет проще.
Михаил, DCC

Оффлайн Kuzyakin

  • Ветеран
  • *****
  • Сообщений: 1215
  • Репутация: +50/-0
  • Откуда: Питер
  • Имя: Роман
Re: Re: Тгм 4
« Ответ #3 : 19 Ноября 2018, 19:17:26 »

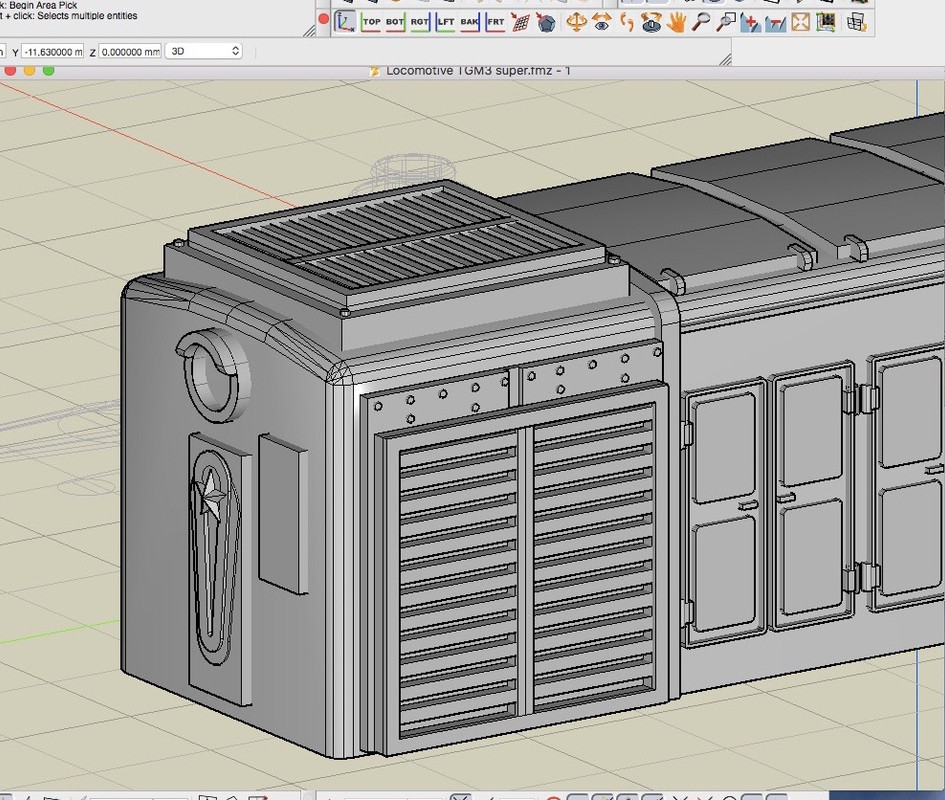

В модели мало ребер на изогнутых поверхностях. Не знаю может это просто настройка на упрощенный вид.
И еще я бы посоветовал моделить для 3д печати отключив сглаживание поверхностей что-бы было сразу понятно какая модель выйдет после печати.

Оффлайн Дед пихто

  • Ветеран
  • *****
  • Сообщений: 1841
  • Репутация: +72/-24
  • Пыхто
  • Откуда: Moscow
  • Имя: Пыхто
Re: Re: Тгм 4
« Ответ #4 : 20 Ноября 2018, 00:29:45 »
Юр, если прожектор сделать в виде конического углубления, сверлить под светодиод будет проще.
Да хорошее предложение я учту...


... и добавил:
В модели мало ребер на изогнутых поверхностях. Не знаю может это просто настройка на упрощенный вид.
И еще я бы посоветовал моделить для 3д печати отключив сглаживание поверхностей что-бы было сразу понятно какая модель выйдет после печати.
Да тут упрощено что тоскать было проще , у меня комп не супер мощный ))) а рёбер можно сделать сколько хочешь )но это в конце когда все устоканится)

... и добавил:
Это скорее в раздел самостроя, а не в видеоархив
Ну подначальное это началось с видео))
А там сами смотрите мне лично все равно

... и добавил:
А какая ходовая к нему?
Вот такая)




... и добавил:
Если есть другие предложения по поводу донора пишите срочно !!!
Будь готов!!!

Онлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 1061
  • Репутация: +75/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
Re: Re: Тгм 4
« Ответ #5 : 20 Ноября 2018, 16:00:45 »
Вот такая)

Это не "катошная", а Атлас. И размеры МО и МШ сильно отличаются от тгм4.
N СЖД III - IV

Оффлайн Дед пихто

  • Ветеран
  • *****
  • Сообщений: 1841
  • Репутация: +72/-24
  • Пыхто
  • Откуда: Moscow
  • Имя: Пыхто
Re: Re: Тгм 4
« Ответ #6 : 21 Ноября 2018, 03:20:01 »
Вот такая)

Это не "катошная", а Атлас. И размеры МО и МШ сильно отличаются от тгм4.
Хорошо Жень а что ты предлагаешь из максимально близких аналогов?
Будь готов!!!

Онлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 1061
  • Репутация: +75/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
Re: Тгм 4
« Ответ #7 : 21 Ноября 2018, 08:44:36 »
GE 44 ton
http://www.spookshow.net/loco/bach44ton.html
Межосевое совпадает, Межшкворневое меньше на пару мм, можно раздвинуть, а можно и так оставить, только бак поуже сделать. Ну и надо смотреть по ширине капотной части, чтобы ходовка влезла.
Лучше сначала приобрести этот лок и все измерить.
N СЖД III - IV

Оффлайн Дед пихто

  • Ветеран
  • *****
  • Сообщений: 1841
  • Репутация: +72/-24
  • Пыхто
  • Откуда: Moscow
  • Имя: Пыхто
Re: Re: Тгм 4
« Ответ #8 : 21 Ноября 2018, 09:33:36 »
GE 44 ton
http://www.spookshow.net/loco/bach44ton.html
Межосевое совпадает, Межшкворневое меньше на пару мм, можно раздвинуть, а можно и так оставить, только бак поуже сделать. Ну и надо смотреть по ширине капотной части, чтобы ходовка влезла.
Лучше сначала приобрести этот лок и все измерить.
Бачман Фирма (г) и ходят они отвратно(((
А вот может это?
http://www.ebay.com/itm/KATO-N-gauge-DD16-7013-model-railroad-diesel-locomotive/253870062127?epid=22016496703&hash=item3b1bd5ba2f:g:CH8AAOSwHn9bm1x6


... и добавил:
Или v 100

... и добавил:




... и добавил:
По-моему это то что надо?
Будь готов!!!

Онлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 1061
  • Репутация: +75/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
Re: Re: Тгм 4
« Ответ #9 : 21 Ноября 2018, 10:08:50 »
Бачман Фирма (г) и ходят они отвратно(((
В обзоре этой модели поставили высший балл, в роликах на ютубе она тоже ездит вполне прилично.
Правда, обратил внимание, что корпус ходовки там довольно высокий, может не поместиться в корпус тгм4.
Размеров на dd16 не нашел, так что ничего сказать не могу.
N СЖД III - IV

Оффлайн КБВ

  • Ветеран
  • *****
  • Сообщений: 3189
  • Репутация: +94/-0
  • Скайп: Мой статус
  • Откуда: г. Северск
  • Имя: Борис
Re: Тгм 4
« Ответ #10 : 21 Ноября 2018, 10:56:49 »
Судя по шпальной решётки в тележках межосевое 15 мм. , а по крайним осям 55 мм. погрешность конечно есть , но на таких размерах не превысит 1-2 мм.

Онлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 1061
  • Репутация: +75/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
Re: Тгм 4
« Ответ #11 : 21 Ноября 2018, 11:02:15 »
Значит великоват.
N СЖД III - IV

Оффлайн Wooster

  • Модератор раздела
  • Ветеран
  • *****
  • Сообщений: 2408
  • Репутация: +161/-0
  • Японист - международник
  • Откуда: Печеры Псковскiе
  • Имя: Геннадiй
Re: Re: Тгм 4
« Ответ #12 : 21 Ноября 2018, 12:38:17 »
Бачман Фирма (г) и ходят они отвратно(((

Как раз про GE44 отзывы хорошие - в т.ч. Вахтанг имел личный опыт и отзывался хорошо. У Traiworld на них регулярно скидки, сейчас минимальная цена $39 - красный корпус без маркировок, непопулярный вариант, для ходовки какая разница




... и добавил:
DD16 - картинка маленькая, но размеры видны


У ТГМ4 база тележки 2100, база тележек 6000 - довольно близко Но колеса у DD16 860мм, у ТГМ-1050
Ж.д. хороша в любом масштабе :)
Депо N: Япония, 1970-90е
Депо 0е: Россiя 1910е
Интернет-изыскания: РЖД 1910е, BR 60-80's, JR 70's, DR 80's, NMBS/SNBC-NS-CFL 80-90's, NSB-SJ-VR 80's, USA-Canada 90's
Кредо: модульные макеты, цифра

Оффлайн Wooster

  • Модератор раздела
  • Ветеран
  • *****
  • Сообщений: 2408
  • Репутация: +161/-0
  • Японист - международник
  • Откуда: Печеры Псковскiе
  • Имя: Геннадiй
Re: Re: Тгм 4
« Ответ #13 : 21 Ноября 2018, 13:11:36 »
GE 44 тоже на маленьких колесиках - 840мм (33'), база тележки 2083мм, общая база - 5715 мм



... и добавил:
А вот может это?
http://www.ebay.com/itm/KATO-N-gauge-DD16-7013-model-railroad-diesel-locomotive/253870062127?epid=22016496703&hash=item3b1bd5ba2f:g:CH8AAOSwHn9bm1x6

Дедуня, где ты такие конские цены находишь? Катошный DD16 имеет средний ценник немного дороже 50 долларов - вдвое дешевле. Например ТУТ

Но в отличие от GE44 продающегося за 39 долларов уже с декодером вот ТУТ, в DD16 надо немного поработать, чтобы поставить декодер - но это осуществимо.

Возможно сложнее будет перепрессовать колесные пары на подходящие по диаметру
Ж.д. хороша в любом масштабе :)
Депо N: Япония, 1970-90е
Депо 0е: Россiя 1910е
Интернет-изыскания: РЖД 1910е, BR 60-80's, JR 70's, DR 80's, NMBS/SNBC-NS-CFL 80-90's, NSB-SJ-VR 80's, USA-Canada 90's
Кредо: модульные макеты, цифра

Оффлайн Дед пихто

  • Ветеран
  • *****
  • Сообщений: 1841
  • Репутация: +72/-24
  • Пыхто
  • Откуда: Moscow
  • Имя: Пыхто
Re: Re: Тгм 4
« Ответ #14 : 21 Ноября 2018, 19:06:59 »
Буду точить наверное под dd ушку)))) и звучиторошо под дедушку 16) ну не люблю я Бачман  хоть ты тресни)))
50 зелёных у меня есть куплю Като)))
Като люблю)

« Последнее редактирование: 22 Ноября 2018, 00:24:38 от Дед пихто »
Будь готов!!!
