Автор Тема: Пригородная платформа. Вопросы по сборке.  (Прочитано 3635 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Kuzyakin

  • Ветеран
  • *****
  • Сообщений: 1223
  • Репутация: +52/-0
  • Откуда: Питер
  • Имя: Роман
Re: Пригородная платформа. Вопросы по сборке.
« Ответ #15 : 01 Марта 2019, 17:59:02 »
konstantin 1978, Придется поработать ручками.... :selfmade2:

Оффлайн Sandro

  • Ветеран
  • *****
  • Сообщений: 14104
  • Репутация: +246/-0
  • Откуда: Москва
  • Имя: Александр
Re: Пригородная платформа. Вопросы по сборке.
« Ответ #16 : 01 Марта 2019, 19:17:35 »
Для убоя заусенцев есть хорошие кусачки. Они в принципе есть разных фирм, главное чтобы в их спецификации было  Flash Razor это значит, что линия реза у них совершенно ровная. Чем кусачки лучше и дороже, тем она ровнее и тем острее сами кусачки. Вообще, хорошие кусачки в травленк - не заменимый инструмент!
N, только N, ничего кроме N и да поможет мне бог
http://www.facebook.com/groups/426757500801829/

Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6874
  • Репутация: +249/-1
  • Имя: Михаил
Re: Пригородная платформа. Вопросы по сборке.
« Ответ #17 : 01 Марта 2019, 19:45:22 »
Парни, побойтесь Бога!
Как можно сделать травло без поддерживающих мостиков? :-[
Я их и так, где возможно, на лепестки выносил.
Михаил, DCC

Оффлайн konstantin 1978

  • Ветеран
  • *****
  • Сообщений: 2747
  • Репутация: +242/-10
  • Скайп: Мой статус
  • Откуда: город-герой Москва
  • Имя: Константин
Re: Пригородная платформа. Вопросы по сборке.
« Ответ #18 : 01 Марта 2019, 19:56:15 »
Как можно сделать травло без поддерживающих мостиков? :-[
Никто же не спорит!
Просто на павильоне ожидания их РЕАЛЬНО очень много! Большая часть времени уходит не на сборку, а на удаление заусенцев (я уже пятый час сижу точу и только чуть больше половины сделал).

Оффлайн Sandro

  • Ветеран
  • *****
  • Сообщений: 14104
  • Репутация: +246/-0
  • Откуда: Москва
  • Имя: Александр
Re: Пригородная платформа. Вопросы по сборке.
« Ответ #19 : 01 Марта 2019, 20:00:35 »
Просто на павильоне ожидания их РЕАЛЬНО очень много!
Я тоже с этим сталкивался на своих травлёнках  :-\  Это на самом деле норкинское наследие. Дело в том, что Андрей всегда рекомендовал делать их много и часто, потому что лист, выходя из машины или как оно там у них называется, может зажевать деталь, которая слегка выйдет из плоскости листа... бывало у меня такое. Но у Максима, вроде как этих мостиков можно делать поменьше, там с плоскостью всё лучше.
N, только N, ничего кроме N и да поможет мне бог
http://www.facebook.com/groups/426757500801829/

Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6874
  • Репутация: +249/-1
  • Имя: Михаил
Re: Пригородная платформа. Вопросы по сборке.
« Ответ #20 : 01 Марта 2019, 20:48:14 »
Это реально больное место!
Я не знаю, как корректно рассчитать необходимое число этих мостиков!
И зачищать их я ненавижу! :-X
Но если деталь будет из листа выпадать по причине их недостаточности, это полный абзац!
У Норкина часто такое встречалось. Ну и на молоке обжегшись - на воду дуешь.
Михаил, DCC

Оффлайн Sandro

  • Ветеран
  • *****
  • Сообщений: 14104
  • Репутация: +246/-0
  • Откуда: Москва
  • Имя: Александр
Re: Пригородная платформа. Вопросы по сборке.
« Ответ #21 : 01 Марта 2019, 21:56:45 »
И зачищать их я ненавижу!
Я тоже, но хорошие кусачки помогают здорово
N, только N, ничего кроме N и да поможет мне бог
http://www.facebook.com/groups/426757500801829/

Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6874
  • Репутация: +249/-1
  • Имя: Михаил
Re: Пригородная платформа. Вопросы по сборке.
« Ответ #22 : 01 Марта 2019, 23:03:36 »
Я тоже, но хорошие кусачки помогают здорово
Это да.
С односторонней заточкой и победитовыми губками.
Михаил, DCC

Оффлайн konstantin 1978

  • Ветеран
  • *****
  • Сообщений: 2747
  • Репутация: +242/-10
  • Скайп: Мой статус
  • Откуда: город-герой Москва
  • Имя: Константин
Re: Пригородная платформа. Вопросы по сборке.
« Ответ #23 : 02 Марта 2019, 00:42:57 »
Интересно, у кого нибудь получится идеально вставить стенки павильона в колонны...
У меня так и не получилось. Пока кто-нибудь не покажет, что ему это удалось, даже пробовать больше не буду!

Пытаться нормально собрать данный кит по методике, предложенной производителем, - пустая трата времени и нервов!


Попробовал еще раз на нетронутом ките. Пазы уже чем крючки, которые должны в них заходить. Причем если расширить паз на колонне еще можно попытаться, то расширить щель между крючком и рамой, на которой он находится, не погнув раму не получается. А ее тоже надо расширять, иначе невозможно сдвинуть стенку вниз.
Суть проблемы видна на фото:


Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 6295
  • Репутация: +272/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Пригородная платформа. Вопросы по сборке.
« Ответ #24 : 02 Марта 2019, 01:08:13 »
Слушайте, без спец-гнулки стоит вообще пытаться что-нибудь собрать, или все-таки купить сначала ее?

Оффлайн konstantin 1978

  • Ветеран
  • *****
  • Сообщений: 2747
  • Репутация: +242/-10
  • Скайп: Мой статус
  • Откуда: город-герой Москва
  • Имя: Константин
Re: Пригородная платформа. Вопросы по сборке.
« Ответ #25 : 02 Марта 2019, 01:20:36 »
Слушайте, без спец-гнулки стоит вообще пытаться что-нибудь собрать, или все-таки купить сначала ее?

Тут гнулка может понадобится только чтоб согнуть края самой платформы, но лично я не видел гнулок такой ширины (больше 15 см).
Больше ни для чего гнулка не нужна. Тут и гнется все только под 90 градусов.

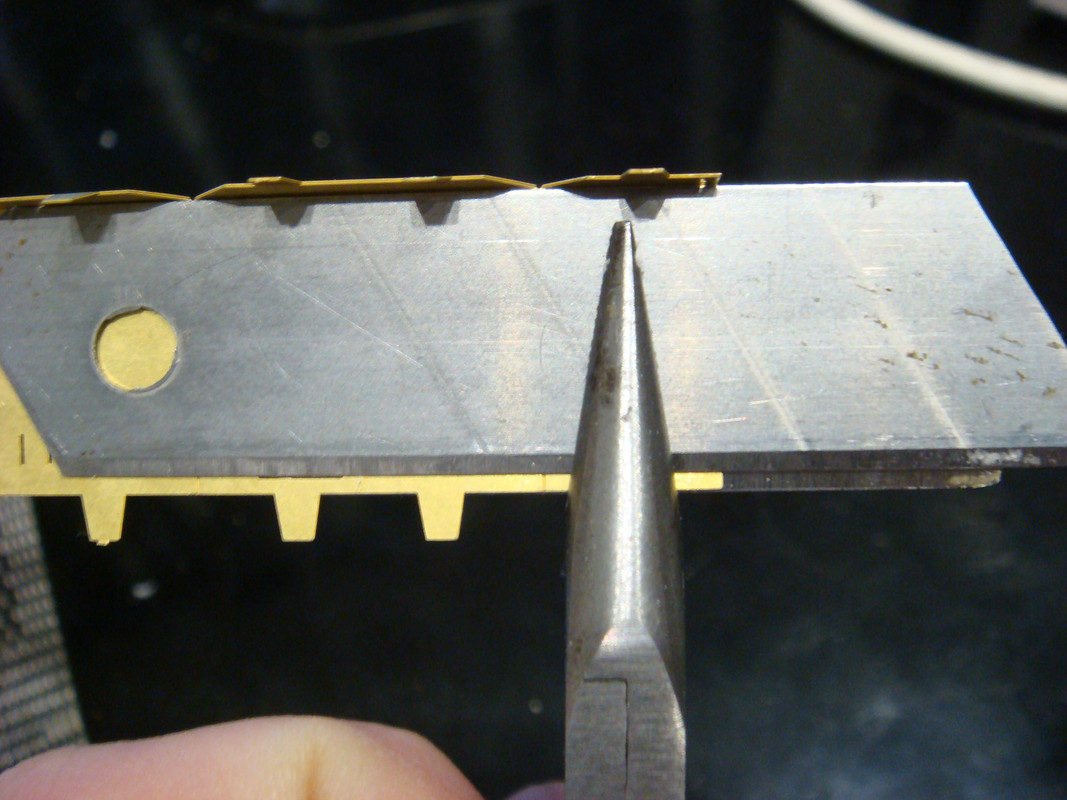

Я лично зажимаю детали плоскогубцами между двух лезвий и гну:


Оффлайн Sandro

  • Ветеран
  • *****
  • Сообщений: 14104
  • Репутация: +246/-0
  • Откуда: Москва
  • Имя: Александр
Re: Пригородная платформа. Вопросы по сборке.
« Ответ #26 : 02 Марта 2019, 01:23:10 »
Думаю насчет гнулки... может и куплю. Хотя, пока обхожусь. Если есть полутравы, то гнется хорошо, даже длинные детали... но с ней наверное удобнее.
N, только N, ничего кроме N и да поможет мне бог
http://www.facebook.com/groups/426757500801829/

Оффлайн konstantin 1978

  • Ветеран
  • *****
  • Сообщений: 2747
  • Репутация: +242/-10
  • Скайп: Мой статус
  • Откуда: город-герой Москва
  • Имя: Константин
Re: Пригородная платформа. Вопросы по сборке.
« Ответ #27 : 02 Марта 2019, 01:41:48 »
Попробовал еще раз на нетронутом ките. Пазы уже чем крючки, которые должны в них заходить. Причем если расширить паз на колонне еще можно попытаться, то расширить щель между крючком и рамой, на которой он находится, не погнув раму не получается. А ее тоже надо расширять, иначе невозможно сдвинуть стенку вниз.
Суть проблемы видна на фото:


Итак...

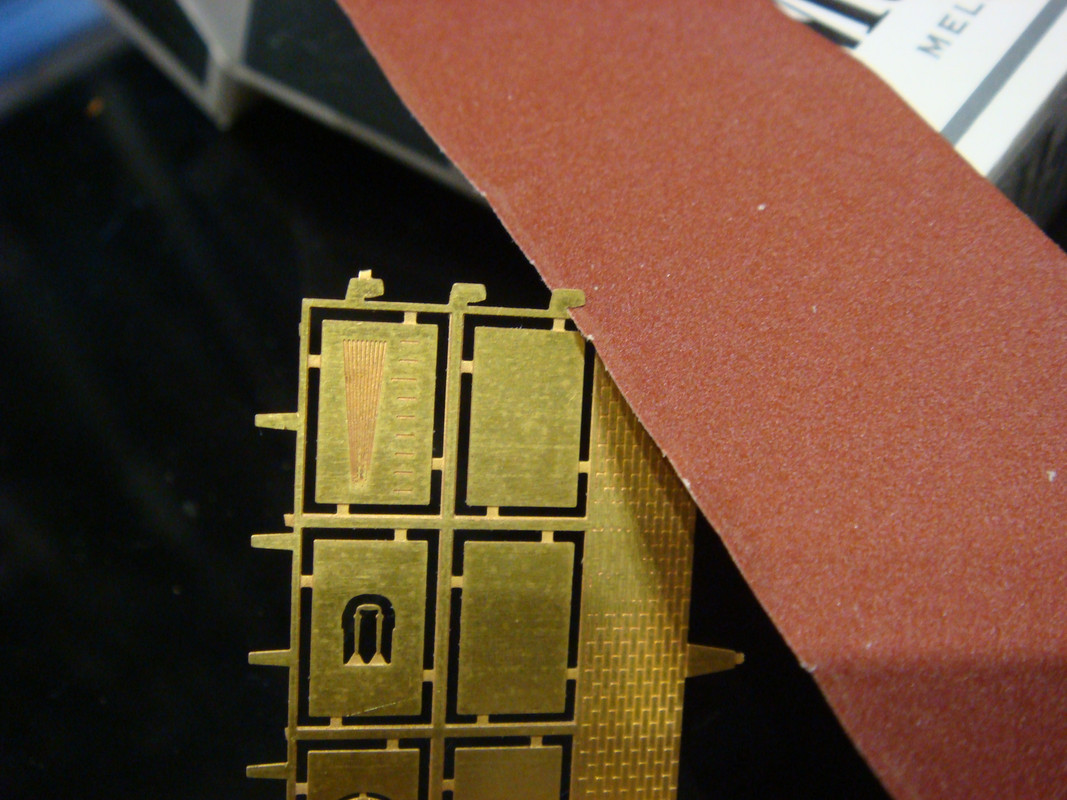

Расширяем щели между крючками и рамами при помощи наждачной бумаги (таким образом рама не будет повреждена). И после этого стенка нормально сдвигается вниз. Разумеется, что пазы на колонне тоже надо предварительно расширить.


Оффлайн skif 13

  • Ветеран
  • *****
  • Сообщений: 2307
  • Репутация: +125/-4
  • skif-13-13@mail.ru
  • Откуда: Москва
  • Имя: Николай
Re: Пригородная платформа. Вопросы по сборке.
« Ответ #28 : 04 Марта 2019, 08:56:48 »
Костя интересно, как ты будешь без гнулки крышу делать? В лучшем случае согнешь криво, в худшем испортишь.
Я за выходные собрал павильон, кстати, щели между крючками и рамами не обтачивал и пазы на колоннах не расширял, все вошло как надо.
Сейчас задержка сборки крыши из за установки освещения. Завтра постараюсь показать фотографии, что у меня получается.

Оффлайн konstantin 1978

  • Ветеран
  • *****
  • Сообщений: 2747
  • Репутация: +242/-10
  • Скайп: Мой статус
  • Откуда: город-герой Москва
  • Имя: Константин
Re: Пригородная платформа. Вопросы по сборке.
« Ответ #29 : 04 Марта 2019, 10:37:24 »
Коля, а какая ширина у твоей гнулки?
