Моя конверсия в ТЭ1
« : 04 Апреля 2019, 06:38:17 »
К своему десятку незавершенных проектов решил добавить еще один  :)) :)) :))
Полноценная конверсия RS-1 в ТЭ1. Просто перекрас не интересен, поэтому будем пилить  :selfmade2:
В старой теме не стал писать, там как-то больше теории  ::)
Список переделок в принципе давно известен, за основу взят из старой темы с Моделмикса:
Кабина
Спойлер (кликните для показа/скрытия)
Кузов
Спойлер (кликните для показа/скрытия)
Буферный брус
Спойлер (кликните для показа/скрытия)
Топливный бак, главные резервуары, нижняя поддерживающая рама и различные трубопроводы
Тележки

Может что-то будет меняться  по-ходу, добавлю-изменю...

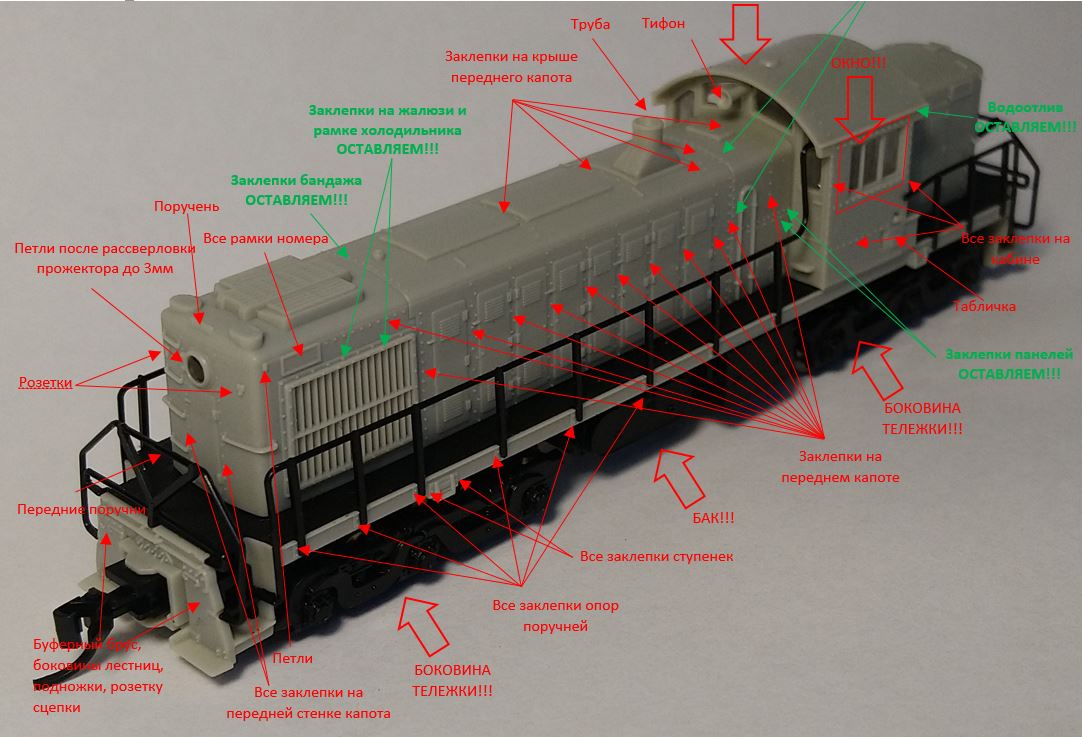

Красным отмечено то, что удаляем. Зеленым - то что оставляем.

... и добавил:


« Последнее редактирование: 04 Апреля 2019, 11:46:16 от t2029 »

Оффлайн t2029

  • Ветеран
  • *****
  • Сообщений: 1146
  • Репутация: +55/-0
  • Откуда: Ха -> СПб
  • Имя: Дмитрий
Re: Моя конверсия в ТЭ1
« Ответ #1 : 04 Апреля 2019, 10:03:38 »

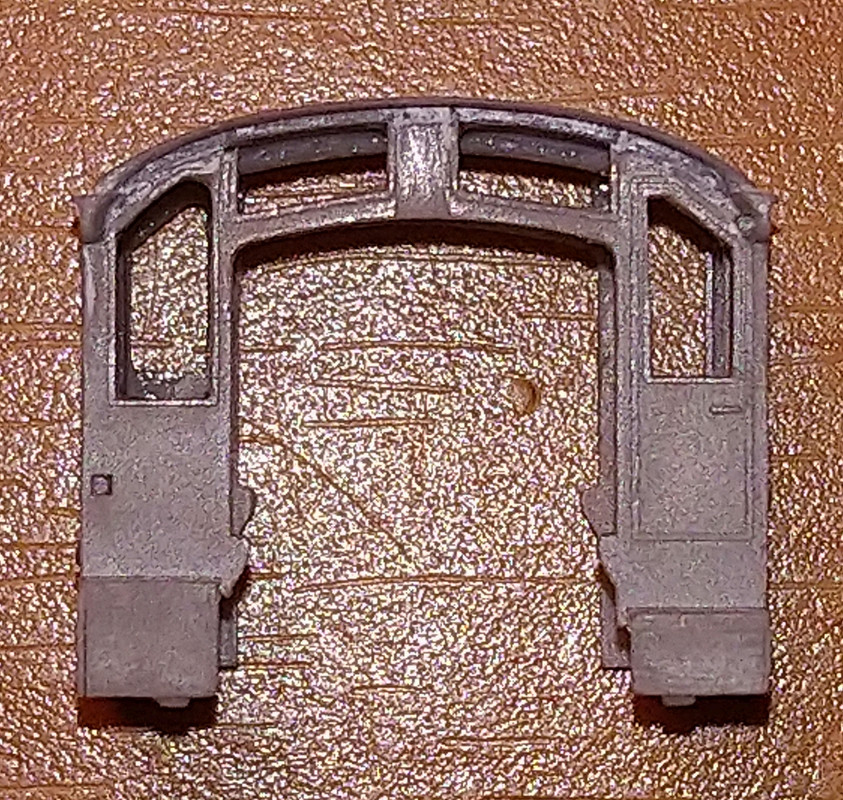

Кабина

Убрана крыша и заменена на донорскую от VO-1000, удивительно подходящую по форме, но недостаточно широкую. Поэтому использовано две кабины для этой цели.
С левой стороны заменены рамки окон от донорской кабины RS-1. Спилены заклепки. Полосками пластика выровнены выступы бака.
Вид с правой стороны

Вид спереди со стороны длинного капота

И вид со стороны короткого

Оставил широкий проем между окнами, не стал переделывать и так мелкое все   :lupa:
Попытался сделать имитацию рамок верхних окон из части крыши, вобщем плоховато получилось, в следующий раз буду делать по-другому  8)
Шпатлевку еще буду немного вышлифовывать, есть неровности.

Оффлайн Sandro

  • Ветеран
  • *****
  • Сообщений: 14049
  • Репутация: +240/-0
  • Откуда: Москва
  • Имя: Александр
Re: Моя конверсия в ТЭ1
« Ответ #2 : 04 Апреля 2019, 10:10:22 »
Дааа! Глубокая конверсия будет!   ;D
N, только N, ничего кроме N и да поможет мне бог
http://www.facebook.com/groups/426757500801829/

Онлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 6232
  • Репутация: +270/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Моя конверсия в ТЭ1
« Ответ #3 : 04 Апреля 2019, 10:25:21 »
Серьезный проект, удачи!

Оффлайн Матроскин

  • Ветеран
  • *****
  • Сообщений: 889
  • Репутация: +37/-4
  • Откуда: Новосибирск
  • Имя: Алексей
Re: Моя конверсия в ТЭ1
« Ответ #4 : 04 Апреля 2019, 10:41:28 »
Да, наконец-то нашелся умелец, "посягнувший" на самый глобальный косяк - левую половину кабины RS(D)-1. Дмитрий, удачи!
С уважением, Алексей

Оффлайн t2029

  • Ветеран
  • *****
  • Сообщений: 1146
  • Репутация: +55/-0
  • Откуда: Ха -> СПб
  • Имя: Дмитрий
Re: Моя конверсия в ТЭ1
« Ответ #5 : 04 Апреля 2019, 10:56:12 »
Да, наконец-то нашелся умелец, "посягнувший" на самый глобальный косяк - левую половину кабины RS(D)-1. Дмитрий, удачи!
Спасибо! :) Я давно это хотел сделать :)

Оффлайн Dmitry206

  • Ветеран
  • *****
  • Сообщений: 1223
  • Репутация: +73/-0
  • Откуда: Москва
  • Имя: Дмитрий
Re: Моя конверсия в ТЭ1
« Ответ #6 : 04 Апреля 2019, 14:01:49 »
О! Супер!

Оффлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 1460
  • Репутация: +102/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
Re: Моя конверсия в ТЭ1
« Ответ #7 : 04 Апреля 2019, 18:10:16 »
Тема интересная, тоже предстоит этой конверсией заниматься.  ;D

Спойлер (кликните для показа/скрытия)
N СЖД III - IV

Оффлайн t2029

  • Ветеран
  • *****
  • Сообщений: 1146
  • Репутация: +55/-0
  • Откуда: Ха -> СПб
  • Имя: Дмитрий
Re: Моя конверсия в ТЭ1
« Ответ #8 : 05 Апреля 2019, 05:37:06 »
Спойлер (кликните для показа/скрытия)

Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6863
  • Репутация: +249/-1
  • Имя: Михаил
Re: Моя конверсия в ТЭ1
« Ответ #9 : 05 Апреля 2019, 14:48:28 »
Спойлер: offtop (кликните для показа/скрытия)
Михаил, DCC

Оффлайн t2029

  • Ветеран
  • *****
  • Сообщений: 1146
  • Репутация: +55/-0
  • Откуда: Ха -> СПб
  • Имя: Дмитрий
Re: Моя конверсия в ТЭ1
« Ответ #10 : 05 Апреля 2019, 15:21:53 »
Спойлер (кликните для показа/скрытия)

Оффлайн t2029

  • Ветеран
  • *****
  • Сообщений: 1146
  • Репутация: +55/-0
  • Откуда: Ха -> СПб
  • Имя: Дмитрий
Re: Моя конверсия в ТЭ1
« Ответ #11 : 19 Апреля 2019, 16:51:05 »
На кабине установлены пробки бака, резервуар и привод скоростемера с кожухом. Примерил дудки.
Дудки Atlas 520204, от H-15/16-44, удивительно подходят по размеру и похожи на наши по пропорциям, в отличие от большинства американских! Сравнивал с фляйшмановской Машкой, один в один почти.
Пробки и кожух получились слегка переразмеренные, но такова селяви  :D
Размеры деталей:
- резервуар 1.45x2.4
- привод скоростемера из проволоки 0.5, длина 3.5
- кожух привода: основание 1.5x1, высота 2.4
- пробки 1.3 с квадратным углублением 0.4x0.4









Оффлайн Dmitry206

  • Ветеран
  • *****
  • Сообщений: 1223
  • Репутация: +73/-0
  • Откуда: Москва
  • Имя: Дмитрий
Re: Моя конверсия в ТЭ1
« Ответ #12 : 19 Апреля 2019, 22:06:38 »
А новое окно откуда?

Оффлайн t2029

  • Ветеран
  • *****
  • Сообщений: 1146
  • Репутация: +55/-0
  • Откуда: Ха -> СПб
  • Имя: Дмитрий
Re: Моя конверсия в ТЭ1
« Ответ #13 : 20 Апреля 2019, 03:40:33 »
А новое окно откуда?
Из донора вырезано. Была куплена точно такая же кабина, из нее выпилено окно с рамой, затем в реципиенте вырезано старое окно и вклеено донорское.
Отмечу, что окно надо вклеивать вверх ногами, чтобы рамки были с правильной стороны!
« Последнее редактирование: 20 Апреля 2019, 08:47:23 от t2029 »

Оффлайн Дед пихто

  • Ветеран
  • *****
  • Сообщений: 1886
  • Репутация: +72/-24
  • Юрий
  • Откуда: Moscow
  • Имя: Юрий
Re: Моя конверсия в ТЭ1
« Ответ #14 : 20 Апреля 2019, 14:32:23 »
Получится я думаю хорошо!! Главное довести до конца!!!
