Автор Тема: Двухосная платформа 20 тонн  (Прочитано 3362 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 1072
  • Репутация: +76/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
Re: Двухосная платформа 20 тонн
« Ответ #15 : 10 Апреля 2019, 20:55:20 »
. Но куда их запасать?

Для других проектов пригодится.
N СЖД III - IV

Оффлайн Gematogen

  • Модератор раздела
  • Ветеран
  • *****
  • Сообщений: 6182
  • Репутация: +233/-1
  • Имя: Михаил
Re: Двухосная платформа 20 тонн
« Ответ #16 : 10 Апреля 2019, 21:03:57 »
Колпары от МТЛ идеально подошли.
Но катучесть - "не ахти". Посадочные места осей - не вдавленый конус с тупой вершиной, а отверстие. Контакт не в точке, а по окружности.
Можно попробовать уменьшить диаметр отверстия, но как-бы колпары выпадать не начали.

Нашёл рапидо.
Хвостовик 2,4х3,9х0,7; ножка шириной 1,4; пружина d2,3х6.
Самый большой вопрос - пружина. Они бывают разные. Сделаю карман шириной 2,5 мм. А вот какой она должна быть длины в сжатом состоянии?
Кстати, NEM356 не регламентируют длину ножки. И по факту они разные бывают.
Длина буферов 4 мм. Надеюсь, проблем не будет.
Михаил, DCC

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 4760
  • Репутация: +208/-41
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Двухосная платформа 20 тонн
« Ответ #17 : 10 Апреля 2019, 21:42:19 »
Я делал так:



Оффлайн Sandro

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 13026
  • Репутация: +217/-0
  • Скайп: Мой статус
  • Откуда: Москва
  • Имя: Александр
Re: Двухосная платформа 20 тонн
« Ответ #18 : 10 Апреля 2019, 22:23:46 »
Gematogen,    Миш, здорово получились рессоры!
Я сейчас не могу сфотографировать, но для рапид есть прям, ну очень простая схема крепления. Там рамка, чтоб молоточек не вылетал и сзади горизонтальный штырёк, чтоб пружинка не вылетала.
Но я бы всё же предложил сразу на новых моделях делать НЕМ шахту, она самая удобная для всех видов сцепок
N, только N, ничего кроме N и да поможет мне бог

Оффлайн Gematogen

  • Модератор раздела
  • Ветеран
  • *****
  • Сообщений: 6182
  • Репутация: +233/-1
  • Имя: Михаил
Re: Двухосная платформа 20 тонн
« Ответ #19 : 10 Апреля 2019, 22:25:14 »
Я делал так:
Мерси.
Если сцепка не болтается и не провисает, то я буду опираться на эту длину.
Получается, пружина поджата на 1, 85 мм?

Спойлер: подумалось (кликните для показа/скрытия)

... и добавил:
Но я бы всё же предложил сразу на новых моделях делать НЕМ шахту
Мне сделать саму шахту не по силам.
Но крепёж для коробочки с нем-шахтой - вполне возможно.
Если у тебя есть фотка коробочки, которая ставится на вагон, и её размеры, скинь.

Кстати, ты на свои вагоны что ставишь?
Михаил, DCC

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 4760
  • Репутация: +208/-41
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Двухосная платформа 20 тонн
« Ответ #20 : 10 Апреля 2019, 22:50:39 »
Спойлер: подумалось (кликните для показа/скрытия)

Это погрешности масштабирования. Я ведь рисую в масштабе 1/1 ;)

Оффлайн Sandro

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 13026
  • Репутация: +217/-0
  • Скайп: Мой статус
  • Откуда: Москва
  • Имя: Александр
Re: Двухосная платформа 20 тонн
« Ответ #21 : 11 Апреля 2019, 00:33:42 »
Кстати, ты на свои вагоны что ставишь?
Я пока в процессе разработки, но хочу ставить НЕМ-овские от Дапола
N, только N, ничего кроме N и да поможет мне бог

Оффлайн Gematogen

  • Модератор раздела
  • Ветеран
  • *****
  • Сообщений: 6182
  • Репутация: +233/-1
  • Имя: Михаил
Re: Двухосная платформа 20 тонн
« Ответ #22 : 11 Апреля 2019, 02:52:34 »
Ситуация развивается несколько быстрее, чем предполагалось.

Для планирования я хотел бы понимать, насколько Этот КИТ востребован. От этого зависят сроки доработки и конечная цена травлёнки и буферов.

В представленную модель будут внесены следующие изменения:
- с торцевых стенок будут убраны имитации металлических накладок;
- будут укорочены кронштейны стоек;
- будут добавлены треугольные кронштейны поддержки бортов в горизонтальном положении;
- будет кожух под китайские кулачковые сцепки и под стандартный хвостовик рапидо.

КИТ предполагает наличие хороших инструментов, хорошие навыки по сгибанию деталей (или усидчивость  :D) и начальные навыки пайки.

Цена за травлёнку предполагается в пределах 700 - 950 руб. Есть возможность заказать буфера по цене 150 - 250 руб за комплект.

Неожиданно возник интерес к буксовому узлу.
Буксовый узел - это сборка на всю длину вагона. Две буксы, тормозные колодки, рессоры, шпренгель и основание, которое крепится к раме вагона изнутри.
В целом позволяет выкусить кусок относящийся к буксе и её подвеске.
Деталь довольно-таки немаленькая. Можно выпустить набор таких деталей. При имеющемся спросе ориентировочно получается цена на 7 деталей (3,5 вагонных комплекта) 1000 руб. Если желающих будет больше, цена может быть снижена до 700 рублей. Возможно, получится натолкать больше деталей в один набор. Они сложной формы и с компоновкой нужно "поколдовать".

Поэтому прошу желающих приобрести данный КИТ или комплекты с буксами озвучить свои намерения.
Михаил, DCC

Оффлайн Sandro

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 13026
  • Репутация: +217/-0
  • Скайп: Мой статус
  • Откуда: Москва
  • Имя: Александр
Re: Двухосная платформа 20 тонн
« Ответ #23 : 11 Апреля 2019, 02:57:32 »
Миш, я бы буферов за такую цену бы взял бы...комплектов 10. Если они такие же как на фото твоей платформы. ... Или они пластиковые?
N, только N, ничего кроме N и да поможет мне бог

Оффлайн Gematogen

  • Модератор раздела
  • Ветеран
  • *****
  • Сообщений: 6182
  • Репутация: +233/-1
  • Имя: Михаил
Re: Двухосная платформа 20 тонн
« Ответ #24 : 11 Апреля 2019, 03:11:14 »
Саш, буфера пластиковые и они у тебя уже есть! :))
Хотя, если ты возьмёшь 10 комплектов, есть все шансы приблизиться к нижней планке по их цене. ;D
Михаил, DCC

Оффлайн Sandro

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 13026
  • Репутация: +217/-0
  • Скайп: Мой статус
  • Откуда: Москва
  • Имя: Александр
Re: Двухосная платформа 20 тонн
« Ответ #25 : 11 Апреля 2019, 03:52:40 »
Саш, буфера пластиковые и они у тебя уже есть! :))
Хотя, если ты возьмёшь 10 комплектов, есть все шансы приблизиться к нижней планке по их цене. ;D
Ага! Я понял, когда вспомнил, что тони черные! Да, они то у меня есть...
Эхх найти бы литейщика из латуни или бронзы... !  :-\

... и добавил:
А вот интересно... как ты сделал доски и внутри и снаружи? Чуть сместил полутравы?
N, только N, ничего кроме N и да поможет мне бог

Оффлайн Gematogen

  • Модератор раздела
  • Ветеран
  • *****
  • Сообщений: 6182
  • Репутация: +233/-1
  • Имя: Михаил
Re: Двухосная платформа 20 тонн
« Ответ #26 : 11 Апреля 2019, 04:17:42 »
как ты сделал доски и внутри и снаружи?
Присмотрись - листы сложены пополам.
Хорошо видно на фотке буксы крупным планом если обратить внимание на торцевую стенку. Плохо сложилась - при лужении чуток с припоем переборщил.
На той же фотке видно, что металлические ленты чуток снизу выступают за контур стенки. Там петли на прототипе торчат.
А на фотке снизу видно - как сделано.
Михаил, DCC

Оффлайн Gematogen

  • Модератор раздела
  • Ветеран
  • *****
  • Сообщений: 6182
  • Репутация: +233/-1
  • Имя: Михаил
Re: Двухосная платформа 20 тонн
« Ответ #27 : 11 Апреля 2019, 04:54:15 »

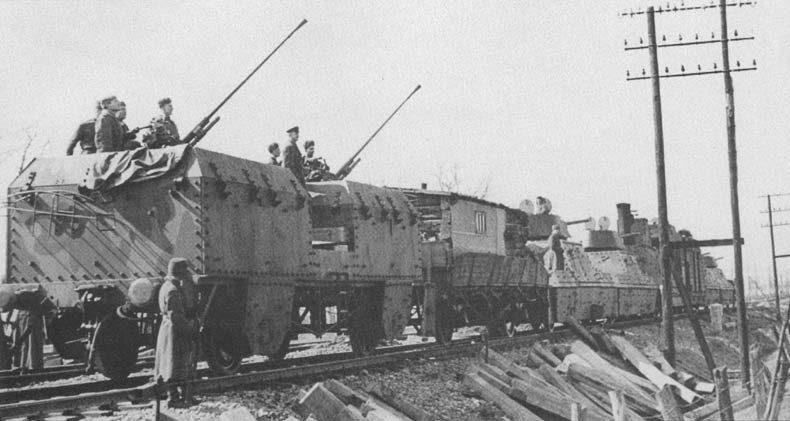

насколько я видел на всевозможных чертежах и фотографиях чаще всего в качестве платформ прикрытия бронепоездов использовались более короткие (старые) платформы.
Борь, речь о БП-43.



И по фотке возникает вопрос - расчёт зенитки явно стоит выше уровня пола платформы. Там что, пол завышен? А в промежутке хранится боекомплект и т.п.?
Михаил, DCC

Оффлайн t2029

  • Ветеран
  • *****
  • Сообщений: 964
  • Репутация: +46/-0
  • Откуда: Ха
  • Имя: Дмитрий
Re: Двухосная платформа 20 тонн
« Ответ #28 : 11 Апреля 2019, 05:01:39 »
Неожиданно возник интерес к буксовому узлу.
Буксовый узел - это сборка на всю длину вагона. Две буксы, тормозные колодки, рессоры, шпренгель и основание, которое крепится к раме вагона изнутри.
В целом позволяет выкусить кусок относящийся к буксе и её подвеске.
Деталь довольно-таки немаленькая. Можно выпустить набор таких деталей. При имеющемся спросе ориентировочно получается цена на 7 деталей (3,5 вагонных комплекта) 1000 руб.
То есть листик A5 на троих! Отлично! Беру!  :-*

Оффлайн Gematogen

  • Модератор раздела
  • Ветеран
  • *****
  • Сообщений: 6182
  • Репутация: +233/-1
  • Имя: Михаил
Re: Двухосная платформа 20 тонн
« Ответ #29 : 11 Апреля 2019, 05:16:25 »
То есть листик A5 на троих!
Если найдётся трое желающих...
Беру!
Что? Уточни.
На вагон нужно две детальки. "листик A5 на троих!" это примерно по семь деталек каждому. Ты хочешь взять один набор из семи деталек? :typing:
Михаил, DCC
