Re: Изоляторы. Травлёнка.
« Ответ #15 : 16 Апреля 2019, 05:13:38 »
20 изоляторов по 13 кружочков - 260 кружочков
А надо ли такую детализацию? Не будет визуального "пресыщения" от такого крышевого на модели? ;)

Оффлайн КБВ

  • Ветеран
  • *****
  • Сообщений: 3163
  • Репутация: +94/-0
  • Скайп: Мой статус
  • Откуда: г. Северск
  • Имя: Борис
Re: Изоляторы. Травлёнка.
« Ответ #16 : 16 Апреля 2019, 08:08:28 »
Как я писал судя по фото на ЧС4 изоляторов гораздо меньше чем на ЧС4т :











Качество фото (некоторые сильно увеличены) конечно не ахти , но кое что видно.

Оффлайн konstantin 1978

  • Ветеран
  • *****
  • Сообщений: 2828
  • Репутация: +242/-10
  • Скайп: Мой статус
  • Откуда: город-герой Москва
  • Имя: Константин
Re: Изоляторы. Травлёнка.
« Ответ #17 : 16 Апреля 2019, 09:24:57 »
20 изоляторов по 13 кружочков - 260 кружочков
А надо ли такую детализацию? Не будет визуального "пресыщения" от такого крышевого на модели? ;)


Что значит "визуального пресыщения"? Если на прототипе так, то в идеале на модели должно быть также! Модель то делается не для того, чтоб "глаз не резало/отдыхал", а чтоб по-максимуму повторить прототип! КМК сознательно упрощать модель, ради того, чтоб "модель лучше смотрелась", не есть правильный подход в моделестрноении!
Хотя есть и такой вариант подхода: "если смотреть с расстояния трех метров, да еще и прищуриться, то очень похоже!"...



... и добавил:
А сколько "кружочков" нужно в итоге? И какие диаметры?
"На глаз" - сотня диаметром 1,6 мм и восемьдесят диаметром 1,2. Диаметры надо бы уточнить.
Не... Столько у меня по-любому не будет!

Оффлайн goodwin221

  • Пользователь
  • **
  • Сообщений: 42
  • Репутация: +0/-0
  • Скайп: Мой статус
  • Откуда: Москва
  • Имя: Алексей
Re: Изоляторы. Травлёнка.
« Ответ #18 : 16 Апреля 2019, 18:44:11 »
Добрый вечер.
У меня стоит недоделанный ВЛ-80, из китов Дель Прадо. Осталось сделать крышевое оборудование. И тоже возникли трудности с изоляторами. Так что если будет КИТ изоляторов, то я бы поучавствовал.

Оффлайн Kolun66

  • Постоялец
  • ***
  • Сообщений: 162
  • Репутация: +125/-0
  • Откуда: Асбест
  • Имя: Дмитрий
Re: Изоляторы. Травлёнка.
« Ответ #19 : 16 Апреля 2019, 19:17:32 »

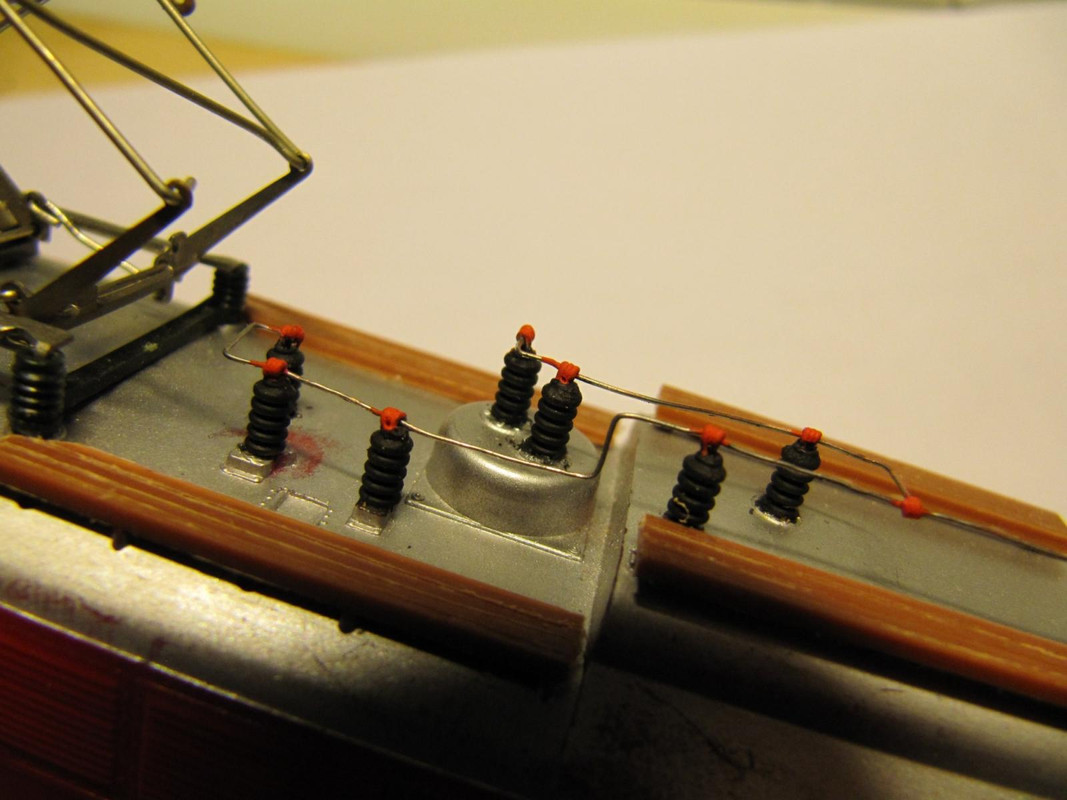

Ребят, может вот эти вам подойдут? SOMMERFELDT









Купить тут http://www.ebay.com/itm/SOMMERFELDT-N-20-ISOLATORI-VERDI-con-FORO-per-SOSTITUZIONE-LOCOMOTORI-SCALA-N/251879391138?hash=item3aa52e7fa2:g:NgkAAOSwstxVBHnf

Или Viessmann набор N

« Последнее редактирование: 16 Апреля 2019, 21:25:21 от Kolun66 »

Оффлайн goodwin221

  • Пользователь
  • **
  • Сообщений: 42
  • Репутация: +0/-0
  • Скайп: Мой статус
  • Откуда: Москва
  • Имя: Алексей
Re: Изоляторы. Травлёнка.
« Ответ #20 : 16 Апреля 2019, 21:41:40 »
Ребят, может вот эти вам подойдут? SOMMERFELDT
Спасибо. Попробую.

Оффлайн Lem

  • Ветеран
  • *****
  • Сообщений: 591
  • Репутация: +40/-0
  • Скайп: Мой статус
  • Откуда: Санкт-Петербург
  • Имя: Станислав
Re: Изоляторы. Травлёнка.
« Ответ #21 : 16 Апреля 2019, 21:54:36 »
Ребят, может вот эти вам подойдут? SOMMERFELDT

Зеленые они позиционировали как для опор контактной сети. Лучше коричневые, они поменьше...
Каждое кроилово ведет к попадалову

Оффлайн Gematogen

  • Модератор раздела
  • Ветеран
  • *****
  • Сообщений: 6106
  • Репутация: +230/-1
  • Имя: Михаил
Re: Изоляторы. Травлёнка.
« Ответ #22 : 17 Апреля 2019, 02:17:57 »
А многим ли надо?
У нас не так мало народу колдует с локами.

Можно соорудить набор. Для одного изолятора нужна полоска шириной 0,4 мм и длиной 10 - 20 мм. Она складывается пополам вокруг проволоки, затем на неё нанизываются 9 тарелок переменного диаметра с квадратным отверстием 0,5х0,5 мм. Лишний кусок полоски откусывается, она вставляется в отверстие крыши и усы внутри разгибаются. Также тарелочки можно и на проволоку 0,5 мм надеть.
Можно сделать часть тарелок с прямоугольным отверстием - что бы прямо на ноги пантографа надевались.
Вот таких комплектов - полоска и 9 тарелочек сделать 22 штуки (ну, или сколько там надо). Размер набора вырастет чуток.
Если около 15 таких наборов разойдутся за 250 - 300 рублей, то можно замутить.
Всяко дешевле Sommerfeld и с дыркой.
А набрать два десятка изоляторов быстрее, чем эту тему читать. :-X
Михаил, DCC

Оффлайн t2029

  • Ветеран
  • *****
  • Сообщений: 931
  • Репутация: +46/-0
  • Откуда: Ха
  • Имя: Дмитрий
Re: Изоляторы. Травлёнка.
« Ответ #23 : 17 Апреля 2019, 03:32:41 »
SOMMERFELDT
Они большие очень, не масштабные.

Оффлайн t2029

  • Ветеран
  • *****
  • Сообщений: 931
  • Репутация: +46/-0
  • Откуда: Ха
  • Имя: Дмитрий
Re: Изоляторы. Травлёнка.
« Ответ #24 : 17 Апреля 2019, 03:52:38 »
А многим ли надо?
Я бы взял.  Комплектов на пару сотен изоляторов... ::) Только надо разные размеры тарелок.

Оффлайн VeschiiOleg

  • Старожил
  • ****
  • Сообщений: 466
  • Репутация: +17/-0
Re: Изоляторы. Травлёнка.
« Ответ #25 : 17 Апреля 2019, 04:43:04 »
Что значит "визуального пресыщения"?
Ну как объяснить... В мультфильмах у персонажей всегда 4 пальца, а не 5 чтобы масштабно не мельтешили :D Тут тоже существует принцип "модельной достаточности". Детализация не должна визуально отвлекать от общей идеи макета, вываливаться из рамок детализации других моделей , моделей ландшафта и моделей зданий. Кузов берем от ЧС4 Пико ГДР и делаем крышевое как у оригинала... Не смотрится.
Если делать 260 тарелок изоляторов по чертежу, то тогда надо и все боковые лючки исполнять, и поручни, и молдинги, да и детализацию боковин телег повышать... Т.е детализацию ВСЕЙ модели. Но опять же как она с другими смотреться будет выполненными в более упрощенном виде...

Оффлайн Gematogen

  • Модератор раздела
  • Ветеран
  • *****
  • Сообщений: 6106
  • Репутация: +230/-1
  • Имя: Михаил
Re: Изоляторы. Травлёнка.
« Ответ #26 : 17 Апреля 2019, 05:34:00 »
Вот таких комплектов - полоска и 9 тарелочек сделать 22 штуки (ну, или сколько там надо). Размер набора вырастет чуток.
Если около 15 таких наборов разойдутся за 250 - 300 рублей, то можно замутить.
Прикинул поточнее.
Минимум - 12 наборов по 300 руб. или 24 по 260 руб. Пока я "у станка".
Приедет вместе с вагонами.
Если интересно, определяемся с диаметрами больших/малых тарелок, с размером и формой центральных отверстий и количеством комплектов изоляторов в наборе.

... и добавил:
Я бы взял.  Комплектов на пару сотен изоляторов...  Только надо разные размеры тарелок.
Ну вот, десять комплектов пристроены. Осталось два, НАЛЕТАЙ! :)) :)) :))

Если серьёзно, то хотелось бы сделать один комплект.
Оптимально, если это будет около 200 кругляшков.
Пока, я думал, должно быть 56% большого диаметра и 44% малого диаметра (типа 1,6 и 1,2 соответственно), квадратное отверстие 0,5 х 0,5. Если есть конкретные пантографы, нужно сечение ножек измерить и делать для них отдельные тарелки - прямо под размер ноги. Только диагональ отверстия желательно на 0,4 мм меньше диаметра малых тарелочек.
Предлагай конкретное количество и размер. Начнём дискуссию, а там, если желающие будут, определимся точнее.
В некоторых изоляторах надо набирать широкий через два узких.

В мультфильмах у персонажей всегда 4 пальца, а не 5 чтобы масштабно не мельтешили
Нет смысла уходить глубоко в теорию.
Наиболее похоже получится из латуни 0,2 мм. Делим реальную высоту изолятора на 32 мм, округляем до нечётного числа и получаем число пластин.
Михаил, DCC

Оффлайн Dmitry206

  • Старожил
  • ****
  • Сообщений: 278
  • Репутация: +12/-0
Re: Изоляторы. Травлёнка.
« Ответ #27 : 17 Апреля 2019, 08:20:40 »
Если кто-то сделает - возьму тоже. Пока попробую обойтись доступными срелстваии

Оффлайн Lem

  • Ветеран
  • *****
  • Сообщений: 591
  • Репутация: +40/-0
  • Скайп: Мой статус
  • Откуда: Санкт-Петербург
  • Имя: Станислав
Re: Изоляторы. Травлёнка.
« Ответ #28 : 17 Апреля 2019, 09:05:14 »
Михаил, если сделаешь, я бы купил пару комплектов тарелок для изоляторов.
Каждое кроилово ведет к попадалову

Оффлайн КБВ

  • Ветеран
  • *****
  • Сообщений: 3163
  • Репутация: +94/-0
  • Скайп: Мой статус
  • Откуда: г. Северск
  • Имя: Борис
Re: Изоляторы. Травлёнка.
« Ответ #29 : 17 Апреля 2019, 09:58:38 »
Если заказывать то заказывать с заделом на будущие  - скажем ЭП20 , ЭП1м , там различных изоляторов тьма. Ну это конечно кому как интересно. А в принципе одинаковые изоляторы могут стоять и на ЧС4т и на ЭП1 и прочих. Вот только у постоянников они возможно другие да и меньше их (изоляторов) у них (локомотивах) намного. Но продумать по размерам и видам стоит.
