Задумал сделать какой-нибудь промышленный объект, пусть это будет площадка складирования металлопроката. Встал вопрос установки козлового крана, но после долгого копания в сети так и не смог определиться с интересной моделью, зато взгляд упал на чудесного "монстрика", обитателя многочисленных площадок утилизации металлолома на всей территории нашей страны - кран ГПК-5. Я сразу понял - вот модель, которую давно хочу сделать старым, "дедовским" способом, ножом и линейкой с нуля. Найду ему небольшой уголок на площадке и буду подкармливать кучкой металлолома! Ну что же, посмотрим, что из этого выйдет...

Итак, знакомьтесь:





Стреловой магнитно-грейферный кран предназначен для погрузо-разгрузочных работ с металлоломом.
Кран представляет собой грузоподъемную машину непрерывного действия (режим работы - тяжелый) и состоит из следующих основных частей: рамы тележки с механизмом передвижения; поворотной рамы с каркасом, кабиной, стрелой, грузовой и грейферной лебедками и уложенным противовесом, а также размещенным на ней основным силовым электрооборудованием.
Вылет стрелы крана постоянный - 13 м при высоте подъема 8,5 м. Скорость передвижения 78,5 м/мин. Колея / база - 3,2 / 4,560 м. Общий вес крана (конструктивный) 31,5 т, в т.ч. противовеса 12,6 т. Кран может работать с электромагнитной плитой, грейфером, а также с крюком. Длина обслуживаемой площадки до 100 м. Ширина используемой площадки под склад металлолома при наличии в зоне работы крана обслуживаемого желез­нодорожного пути - 16,8 м.

В сети был откопан небольшой чертежик с основными размерами. Все остальное выясним по фотографиям, которые можно без проблем найти в сети.



Начинаем с самой интересной части конструкции, формирующей неповторимый облик крана - стрелы.
Для уверенности было решено отрисовать и распечатать небольшой чертежик...





Для фасонок я взял лист полистирола Evergreen толщиной 0,25мм. Для поясов и раскосов ферм - уголок от той же фирмы 1.5мм. К сожалению, уголка меньшего сечения у меня нет.



Нарезаем все что нам надо, прикладываем к чертежику, клеим и вот, первый результат:



Дальше уже можно работать, делая замеры на электронной версии чертежа и поглядывая на фотографии...



Оффлайн Lem

  • Ветеран
  • *****
  • Сообщений: 795
  • Репутация: +56/-0
  • Скайп: Мой статус
  • Откуда: Санкт-Петербург
  • Имя: Станислав
Re: Магнитно-грейферный стреловой кран ГПК-5
« Ответ #1 : 06 Марта 2020, 13:52:06 »
Ажурные металлоконструкции всегда являются некоей "вишенкой на торте" для любой дорамы или макета. Стрела получается очень симпатичной. Удачи в создании! :)
Каждое кроилово ведет к попадалову

Оффлайн Дмитрий N

  • Ветеран
  • *****
  • Сообщений: 2287
  • Репутация: +121/-0
  • критик-тунеядец, а еще Я - ЭГОИСТ !
  • Откуда: Москва
  • Имя: Дмитрий
Re: Магнитно-грейферный стреловой кран ГПК-5
« Ответ #2 : 06 Марта 2020, 15:30:50 »
к твоим платформам скорее ПК-6 подошел бы

Оффлайн s511

  • Ветеран
  • *****
  • Сообщений: 563
  • Репутация: +27/-0
  • Откуда: москва
Re: Магнитно-грейферный стреловой кран ГПК-5
« Ответ #3 : 06 Марта 2020, 15:58:25 »
Интересно! ;D ;D

Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6740
  • Репутация: +244/-1
  • Имя: Михаил
Re: Магнитно-грейферный стреловой кран ГПК-5
« Ответ #4 : 06 Марта 2020, 18:23:40 »
Огромное преимущество этого крана - фиксированная стрела.
А устройство поперечин известно?
Пока выглядит заманчиво. ;D
Михаил, DCC

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 5957
  • Репутация: +264/-43
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Магнитно-грейферный стреловой кран ГПК-5
« Ответ #5 : 06 Марта 2020, 20:16:35 »
А устройство поперечин известно?

Да, фотографий полно! А пока, сборка каркаса в пространственный доставила уйму хлопот!  :selfmade2:





Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 5957
  • Репутация: +264/-43
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Магнитно-грейферный стреловой кран ГПК-5
« Ответ #6 : 07 Марта 2020, 22:01:01 »
Стягиваем наши фермы и сшиваем их по нижнему поясу.





Уже что-то вырисовывается.



Оффлайн Dmitry206

  • Ветеран
  • *****
  • Сообщений: 1045
  • Репутация: +59/-0
Re: Магнитно-грейферный стреловой кран ГПК-5
« Ответ #7 : 07 Марта 2020, 23:01:22 »
Супер!

Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6740
  • Репутация: +244/-1
  • Имя: Михаил
Re: Магнитно-грейферный стреловой кран ГПК-5
« Ответ #8 : 08 Марта 2020, 01:00:44 »
Да, круто!
И уникально.
Михаил, DCC

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 5957
  • Репутация: +264/-43
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Магнитно-грейферный стреловой кран ГПК-5
« Ответ #9 : 08 Марта 2020, 15:07:59 »
Спасибо за поддержку!  :-):-)

Из литника от какой-то сборной модели выпиливаем блок и устанавливаем на место...



Заодно устанавливаем уголки под обслуживающую площадку. Мелкие уголки сделал, разрезав пополам 1,5 мм швеллер от Evergreen.  :selfmade2:
Увы, полка и стенка у швеллера разной толщины, но в таких размерах это уже не критично.

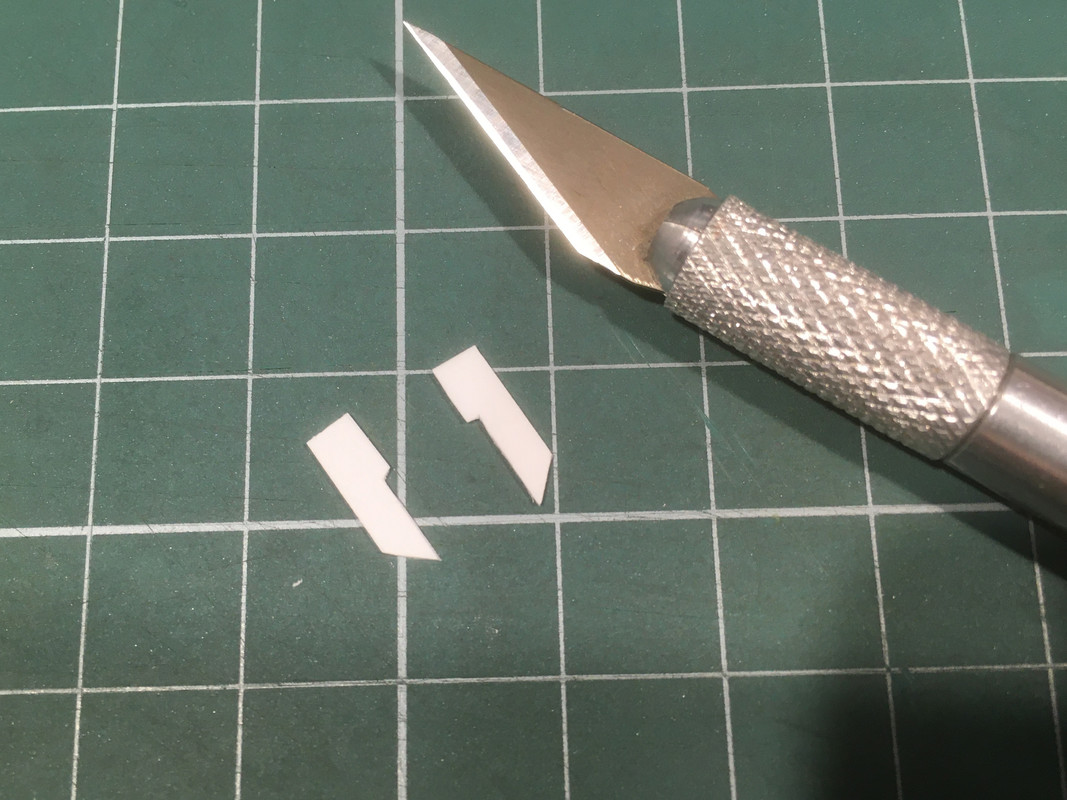

Вырезаем сами площадки



И "варим" их на место, а затем "привариваем" стойки ограждения зоны обслуживания...



Оффлайн Lem

  • Ветеран
  • *****
  • Сообщений: 795
  • Репутация: +56/-0
  • Скайп: Мой статус
  • Откуда: Санкт-Петербург
  • Имя: Станислав
Re: Магнитно-грейферный стреловой кран ГПК-5
« Ответ #10 : 08 Марта 2020, 15:12:01 »
Красиво получается  ;D
Каждое кроилово ведет к попадалову

Оффлайн wsn01

  • Старожил
  • ****
  • Сообщений: 493
  • Репутация: +135/-0
  • Откуда: Москва
  • Имя: Владимир
Re: Магнитно-грейферный стреловой кран ГПК-5
« Ответ #11 : 08 Марта 2020, 17:06:34 »
Красиво и отлично  ;D ;D ;D

Оффлайн Максим

  • Постоялец
  • ***
  • Сообщений: 66
  • Репутация: +1/-0
  • Откуда: СПб
  • Имя: Максим
Re: Магнитно-грейферный стреловой кран ГПК-5
« Ответ #12 : 08 Марта 2020, 21:17:50 »
Очень качественно, можно пару вопросов :
1 как уголки делали
2 как получить ровный шов на всём протяжении, у меня линейка все время смещается и крутиться
3 как пои Резекне получить заданные углы.

Оффлайн Lem

  • Ветеран
  • *****
  • Сообщений: 795
  • Репутация: +56/-0
  • Скайп: Мой статус
  • Откуда: Санкт-Петербург
  • Имя: Станислав
Re: Магнитно-грейферный стреловой кран ГПК-5
« Ответ #13 : 08 Марта 2020, 23:26:11 »
как уголки делали
Сами уголки сделаны фирмой "Эвергрин"
Каждое кроилово ведет к попадалову

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 5957
  • Репутация: +264/-43
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Магнитно-грейферный стреловой кран ГПК-5
« Ответ #14 : 09 Марта 2020, 00:07:09 »
1 как уголки делали

Максим, уголки фабричные - фирма Evergreen продает такие полоски с разными популярными сечениями. С другой стороны, при не очень длинных деталях можно сделать уголок и из двух полосок, главное такой уголок уже не резать ножом, полоски сразу нужной длины использовать.

2 как получить ровный шов на всём протяжении, у меня линейка все время смещается и крутиться

Ну, тут нет особых хитростей, только практика. Нужно научиться равномерно прижимать линейку и не создавать ножом лишнего давления в сторону линейки, только вертикально.

3 как пои Резекне получить заданные углы.

Тонкий лист полистирола полупрозрачен, я кладу прямо на чертеж и прикладываю линейку по линиям чертежа. А если лист толстый, то по нему отлично рисуется карандашом, а тут стандартные вещи - линейки, транспортиры. Да и в основном резать нужно под 90, или под 45 градусов, часто вообще хватает направляющих модельного коврика.
