Re: Магнитно-грейферный стреловой кран ГПК-5
« Ответ #30 : 23 Марта 2020, 20:27:43 »
Никогда не думал, что можно так виртуозно с пластиком работать ;D
Фото вагонов на: http://www.flickr.com/photos/152648222@N04/

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 5707
  • Репутация: +248/-43
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Магнитно-грейферный стреловой кран ГПК-5
« Ответ #31 : 23 Марта 2020, 23:41:41 »
Спасибо, но на самом деле это просто нарезка и склейка полосочек разной длины.  :)

Оффлайн Henk Davion

  • Постоялец
  • ***
  • Сообщений: 126
  • Репутация: +0/-0
  • Откуда: Бирюлёво-Восточное
  • Имя: Денис
Re: Магнитно-грейферный стреловой кран ГПК-5
« Ответ #32 : 23 Марта 2020, 23:53:14 »
Спасибо, но на самом деле это просто нарезка и склейка полосочек разной длины.  :)
Да но в таком то масштабе!!!
Я пока в 72-м или в 100-ке вырежу что, соберу из мелочевки и покрашу - весь вспотею, причем нарезать то точно и ровно, пожалуй, самое сложное. А тут то еще меньше и настолько все ровно.  Вы молодец! ;D
Германия I эп., САСШ - А.T.S.F. и прочее

Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6629
  • Репутация: +244/-1
  • Имя: Михаил
Re: Магнитно-грейферный стреловой кран ГПК-5
« Ответ #33 : 24 Марта 2020, 01:14:23 »
это просто нарезка и склейка полосочек разной длины
Не скромничай, правильное пространственное расположение этих полосочек при склейке - нетривиальная задача.
« Последнее редактирование: 24 Марта 2020, 16:24:21 от Gematogen »
Михаил, DCC

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 5707
  • Репутация: +248/-43
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Магнитно-грейферный стреловой кран ГПК-5
« Ответ #34 : 01 Апреля 2020, 19:44:09 »

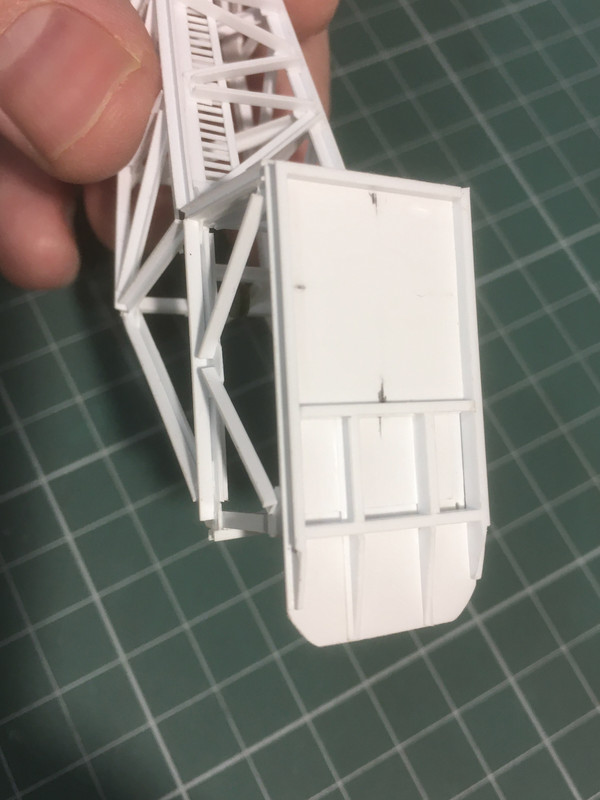

Потихонечку двигаемся дальше. Делаем раму и настил оборудования и противовеса. Для рамы отлично подходит швеллер с высотой стенки 2 мм.







Попробуем сделать барабан из листа полистирола.


« Последнее редактирование: 01 Апреля 2020, 21:05:48 от Knallfrosch »

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 5707
  • Репутация: +248/-43
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Магнитно-грейферный стреловой кран ГПК-5
« Ответ #35 : 11 Апреля 2020, 18:50:14 »
В конечном итоге, после двух отбракованных цилиндров, останавливаемся на третьем варианте, и делаем обод направляющей для катков крана.



Приступаем к ходовой. Швеллера нужной высоты у меня не оказалось, зато оказался двутавр! Немного работы ножом и наждачкой и брюки двутавры превращаются в элегантные шорты швеллеры!



Свариваем пластину основания поперечными швеллерами, а боковины пускаем в фигурную резку ножом.



После резки клеим полки по новому профилю и боковины почти готовы!



Сверлом 0.5 мм проделываем технологические отверстия, а заодно и отверстия для осей колес и лепим боковины ко всему остальному.



Остается только приварить стягивающие поперечные швеллеры по краям боковин.



Впереди еще много работы - нужно немножко подрезать, подчистить, сделать ребра жесткости, ну а мы пока прикладываем детальки, прикидываем, как оно будет...







Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 5707
  • Репутация: +248/-43
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Магнитно-грейферный стреловой кран ГПК-5
« Ответ #36 : 25 Апреля 2020, 16:24:07 »
Решил приступить к самой сложной детали крана - кабине. Вообще, существуют различные модификации кабин, на любой вкус:






Я решил делать такой вариант, похож на наиболее современный:



Тонкую работу вырезки окон я решил выполнить на режущем плоттере Silhouette Portrait...



Вроде, получилось... Пол и крышу можно и ручками из полистирола потолще.



После долгих мучений и размышлений о том, почему у людей всего две руки, стенки были приклеены к полу...





Примеряем по месту:



И тут я понял, что для того, чтобы закончить кабину нужно сделать остекление, а остекление можно сделать только после окраски, а в какой цвет будет окрашен кран я еще даже не думал! Ступор...  :-\

Оффлайн Sandro

  • Ветеран
  • *****
  • Сообщений: 13701
  • Репутация: +234/-0
  • Скайп: Мой статус
  • Откуда: Москва
  • Имя: Александр
Re: Магнитно-грейферный стреловой кран ГПК-5
« Ответ #37 : 25 Апреля 2020, 17:09:31 »
Саш, а может доклеить его весь, с остеклением, а те внутренности от кабинных окон резиновым клеем вклеить обратно, слегка, по центру окон. если ты их не выбросил пока
N, только N, ничего кроме N и да поможет мне бог

Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6629
  • Репутация: +244/-1
  • Имя: Михаил
Re: Магнитно-грейферный стреловой кран ГПК-5
« Ответ #38 : 25 Апреля 2020, 17:21:02 »
Кромку белую (торец) видно будет.
Да и внутри кабину лучше затемнить (ПМСМ).
Михаил, DCC

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 5707
  • Репутация: +248/-43
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Магнитно-грейферный стреловой кран ГПК-5
« Ответ #39 : 25 Апреля 2020, 17:24:52 »
Вообще это мысль, сделать такие маски, но клея такого нет. Да и боюсь, плохо с ними прокрасятся углубления... В любом случае, нужно придумывать окрас.  ???

... и добавил:
Кромку белую (торец) видно будет.

Во, Михаил опередил.

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 5707
  • Репутация: +248/-43
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Магнитно-грейферный стреловой кран ГПК-5
« Ответ #40 : 25 Апреля 2020, 20:04:11 »
Ладненько, есть время подумать до завтра о цвете, а пока - грунт! Обожаю этот цвет!



Оффлайн Sandro

  • Ветеран
  • *****
  • Сообщений: 13701
  • Репутация: +234/-0
  • Скайп: Мой статус
  • Откуда: Москва
  • Имя: Александр
Re: Магнитно-грейферный стреловой кран ГПК-5
« Ответ #41 : 25 Апреля 2020, 20:52:03 »
Грунт нужного цвета!
Цвет правда классный.
Я почему думаю, что остекление можно сразу сделать, кабина прочнее будет. Если есть их пластик прозрачный, то он классно клется модельным клеем. и создаст дополнительный слой внутри.

... и добавил:
А клей для маски можно любой, просто не сильный... хоть мучной, просто чтоб щит держался. Кромки, я думаю даже и видны не будут, краска зальётся в щели
N, только N, ничего кроме N и да поможет мне бог

Оффлайн Zuzzuk

  • Модератор раздела
  • Ветеран
  • *****
  • Сообщений: 1042
  • Репутация: +58/-0
    • Ж/Д-модельная вики
  • Скайп: Мой статус
  • Откуда: Петербург и Прага
  • Имя: Константин
Re: Магнитно-грейферный стреловой кран ГПК-5
« Ответ #42 : 27 Апреля 2020, 12:38:53 »
Саша,
а если окна затянуть плёнкой Microscal Klrystal Klear?
Разумеется, будут не плоские, но в таком размере и под таким углом может и достаточно будет?
А ещё вопрос - в какой программе разворачивал кабине в лист?
Спасибо и удачи в постройке!
С уважением, Константин
---
// per aspera ad astra
Собираю, что глазу мило; дружу с DCC; T-Trak нам в руку!

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 5707
  • Репутация: +248/-43
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Магнитно-грейферный стреловой кран ГПК-5
« Ответ #43 : 27 Апреля 2020, 13:03:37 »
а если окна затянуть плёнкой Microscal Klrystal Klear?
Если честно, даже не знаю, что это... Для стекол у меня есть прозрачная пленка от какой-то упаковки.

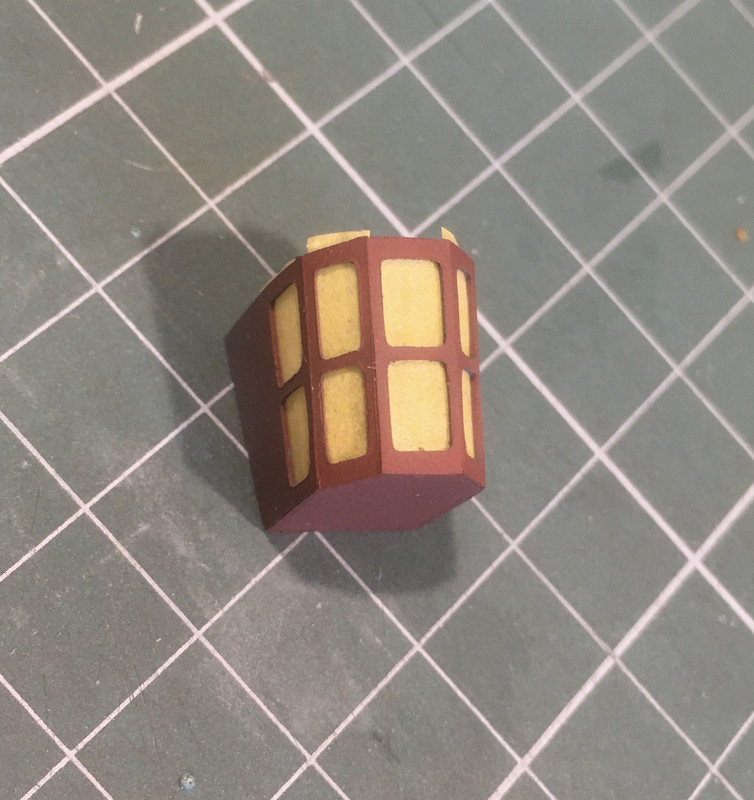

Сделал маски.



Красить решил в желтый.



Тамиевский скотч мне здорово подгадил, оставив по контуру окна слой клея. Размок от краски он, чтоли?
Пришлось больше часа сидеть и аккуратно его соскабливать...  :-\



А ещё вопрос - в какой программе разворачивал кабине в лист?

Я все рисую в Rhinoceros 3D. Он может разворачивать автоматически сложные поверхности, но тут все просто и я ручками сам их разворачивал.

Спасибо и удачи в постройке!

Спасибо, она мне пригодится!  ;D

Оффлайн HObbyTT-N

  • Ветеран
  • *****
  • Сообщений: 1249
  • Репутация: +28/-0
  • N--Die ideale spur!
  • Откуда: Севастополь
  • Имя: Андрей.
Re: Магнитно-грейферный стреловой кран ГПК-5
« Ответ #44 : 27 Апреля 2020, 23:21:12 »
жёлтый не слишком яркий для уличной техники ? а так классно выходит !
