Автор Тема: Микродиорама для фотографирования моделей  (Прочитано 1548 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 5903
  • Репутация: +261/-43
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Отпилив перемычку для установки моста на модуль T-TRAK, я понял, что это может быть идеальной основой для миниатюрной диорамки!



Часто приходится фотографировать модельки и мне кажется, они намного лучше будут смотреться не на голом подоконнике, а в соответствующем антураже. Но это в теории, а что из этого получится, будет посмотреть. Для путевого материала был выбрать давно ждавший своего часа флекс Peco с железобетонными шпалами. Так как в основном я привык видеть темно-коричневые или черные деревянные шпалы, это путевое смотрится очень необычно и даже немножко "гламурно"... :)



Было решено сделать небольшую насыпь полосками пробковой подложки. Проект совершенно творческий,  резал все "на глазок", стараясь получить адекватный уклон, не превышающий требуемого по нормам.



Затем просто наклеивал полоски послойно с помощью "жидких гвоздей"



Результат.



С помощью шкурки стачиваем ступеньки. Кстати, в результате можно собрать побочный продукт - мелкие опилки для оформления диорам, макетов, деревьев и всего такого!
В общем, в результате работы в творческом экстазе я конечно-же промахнулся с габаритами горизонтальной площадки для балласта.  ::)



В результате пришлось оторвать верхний слой пробки, вроде стало больше похоже на правду. Сделал "выгрызы" для установки стоек контактной сети.



Клеим путь на ПВА.



Самое медитативное занятие - укладка балласта (Noch 09174 Gleisschotter grau). Провел прекрасный вечер, всем рекомендую!  ;D



А вот и результат! Продолжение следует после полного высыхания клея...





Оффлайн Ardi0618

  • Постоялец
  • ***
  • Сообщений: 190
  • Репутация: +9/-0
  • Откуда: Surgut
  • Имя: Сергей
Столько труда!
Не проще ли было найти дверной наличник, коих всегда валяется около вновь сданных домов или купить на рынке брак за три копейки? :selfmade:


Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 5903
  • Репутация: +261/-43
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Конечно не проще! От идеи сделать диораму до готового результата рельефа у меня ушла половина воскресенья, никуда не выходя и ничего не покупая  Просто берешь что есть дома и делаешь. В какой-то мере в этом тоже часть смысла всей затеи. Более того, показанный на фото образец не соответствует нужному профилю и его тоже нужно обрабатывать!

ЗЫ. Еще плюс. Как человек, всю жизнь в работе использовавший компьютер, я получаю огромное удовольствие от вот такого вот ручного труда. Для меня это отдых.
« Последнее редактирование: 17 Июня 2020, 16:37:19 от Knallfrosch »

Оффлайн Dmitry206

  • Ветеран
  • *****
  • Сообщений: 1020
  • Репутация: +59/-0
а я выкинул этот обрезок. хорошая идея!

Оффлайн Ardi0618

  • Постоялец
  • ***
  • Сообщений: 190
  • Репутация: +9/-0
  • Откуда: Surgut
  • Имя: Сергей
а я выкинул этот обрезок. хорошая идея!
А я взял для себя строгое правило: если вещь не пригодилась в течении пяти лет, я её выбрасываю.
ЗЫ. У меня такие наличники еще остались (жалко было выкинуть). Спасибо за идею, натолкнувшую на мысль.

Оффлайн Дмитрий N

  • Ветеран
  • *****
  • Сообщений: 2260
  • Репутация: +121/-0
  • критик-тунеядец, а еще Я - ЭГОИСТ !
  • Откуда: Москва
  • Имя: Дмитрий
Спойлер (кликните для показа/скрытия)

Оффлайн will

  • Ветеран
  • *****
  • Сообщений: 841
  • Репутация: +10/-0
  • Скайп: Мой статус
  • Откуда: Оренбург
  • Имя: Игорь
Спойлер (кликните для показа/скрытия)

Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 1404
  • Репутация: +58/-0
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Кёф, он-же Köf
Было решено сделать небольшую насыпь полосками пробковой подложки.
Супер получилось!
Да, это отличный материал. ПВА его хорошо клеит. Если клеить на специальный клей для пробки, то будет кмк демпфер и можно использовать на макете. Я клеил на макете ПВА и получилось "дубово".

... и добавил:
Не проще ли было найти дверной наличник
#рукалицо (рожицы такой нету).

Админы, добавьте плиз!

Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6705
  • Репутация: +244/-1
  • Имя: Михаил
Михаил, DCC

Оффлайн Сергеевич

  • Ветеран
  • *****
  • Сообщений: 1265
  • Репутация: +109/-25
  • мӧҗҥҩ ҧрѻҫҭҩ мӥҫҭҿӄѣ Ӥ.Ҟ.Ҫ.
  • Скайп: Мой статус
  • Откуда: 13 верста У.Г.Җ.Д.
  • Имя: Ҝѻӊҫҭѩңҭӥԋъ
С помощью шкурки стачиваем ступеньки.
верхний слой нужно было сделать со ступенькой по ширине, относительно трёх нижних. то есть должно быть сечение из двух трапеций - большая и мелкая.  они вполне могут разного цвета нижняя просто грунт, верхняя гравий.
http://files.stroyinf.ru/Data2/1/4294847/4294847205.files/14.gif
G.Oe.HO!  .  .  HOe.N.Z?  ПолHOля , эNка и кое-что ещё. Люблю У.Г.Ж.Д. особенно  13 версту и вообще 1 эпоху.

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 5903
  • Репутация: +261/-43
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU

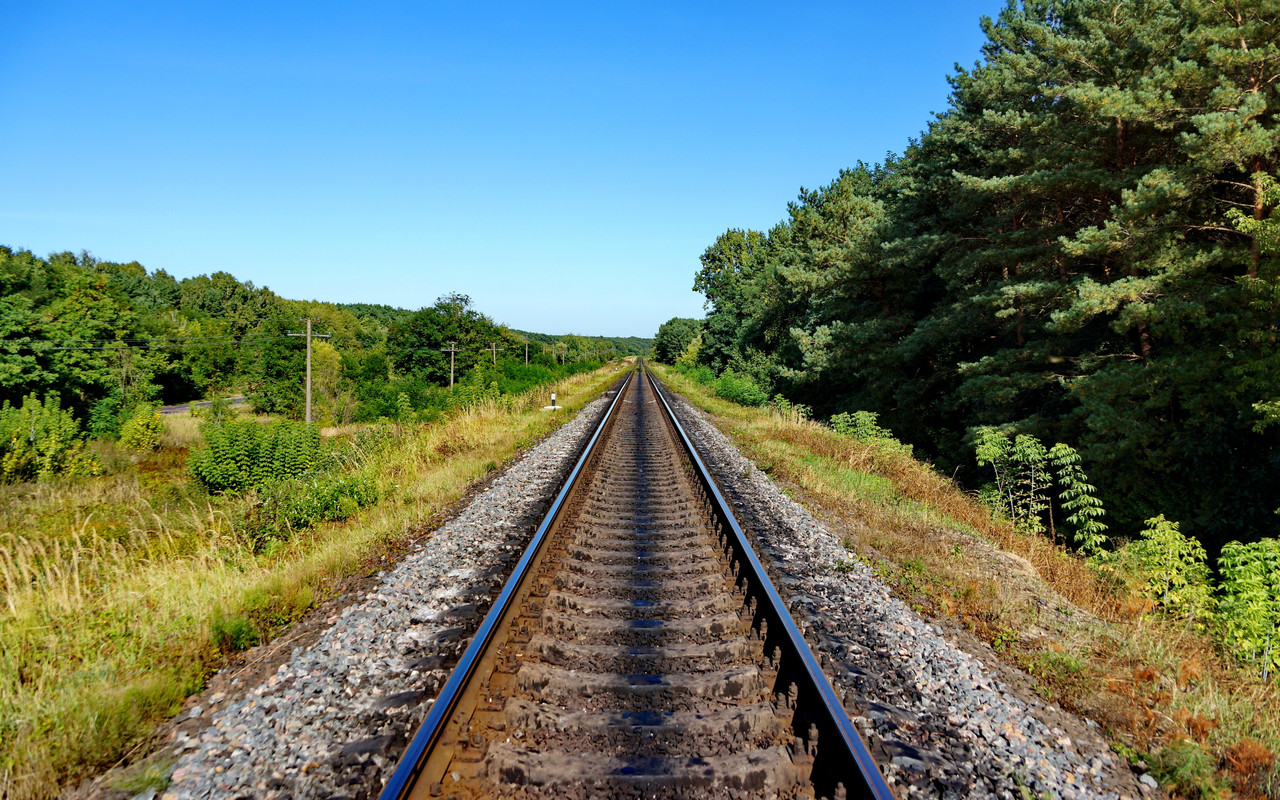

Да, на картинках все так, но в жизни на эксплуатируемых участках зачастую балласт расползается и в итоге все выглядит немножко иначе:




Оффлайн Sandro

  • Ветеран
  • *****
  • Сообщений: 13806
  • Репутация: +235/-0
  • Скайп: Мой статус
  • Откуда: Москва
  • Имя: Александр
Да, на картинках все так, но в жизни на эксплуатируемых участках зачастую балласт расползается и в итоге все выглядит немножко иначе:
Конечно! На схемах - правила, как это делать, но в реале, конечно всё сглаживается  :)
N, только N, ничего кроме N и да поможет мне бог

Оффлайн Матроскин

  • Ветеран
  • *****
  • Сообщений: 857
  • Репутация: +35/-0
  • Откуда: Новосибирск
  • Имя: Алексей
балласт расползается и в итоге все выглядит немножко иначе

Небольшая правка: на самом деле из-за динамической нагрузки на полотно при проходе составов сами шпалы со временем уходит вглубь балласта. Из-за этого приходится периодически либо вручную ломиком выбивать камни балласта из под рельс, либо, что гораздо лучше, использовать технику типа ВПР-1200/05.
С уважением, Алексей

Оффлайн Сергеевич

  • Ветеран
  • *****
  • Сообщений: 1265
  • Репутация: +109/-25
  • мӧҗҥҩ ҧрѻҫҭҩ мӥҫҭҿӄѣ Ӥ.Ҟ.Ҫ.
  • Скайп: Мой статус
  • Откуда: 13 верста У.Г.Җ.Д.
  • Имя: Ҝѻӊҫҭѩңҭӥԋъ
Да, на картинках все так, но в жизни на эксплуатируемых участках зачастую балласт расползается и в итоге все выглядит немножко иначе:
однако "ступеньки" с обочих сторон  хоть и кривые, на этом фото есть.  ;) даже на очень высоких насыпях.
G.Oe.HO!  .  .  HOe.N.Z?  ПолHOля , эNка и кое-что ещё. Люблю У.Г.Ж.Д. особенно  13 версту и вообще 1 эпоху.

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 5903
  • Репутация: +261/-43
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Ну, тогда кривые и у меня есть!  ;)
