Профлист для Nаших сооружений
« : 08 Сентября 2020, 20:56:24 »

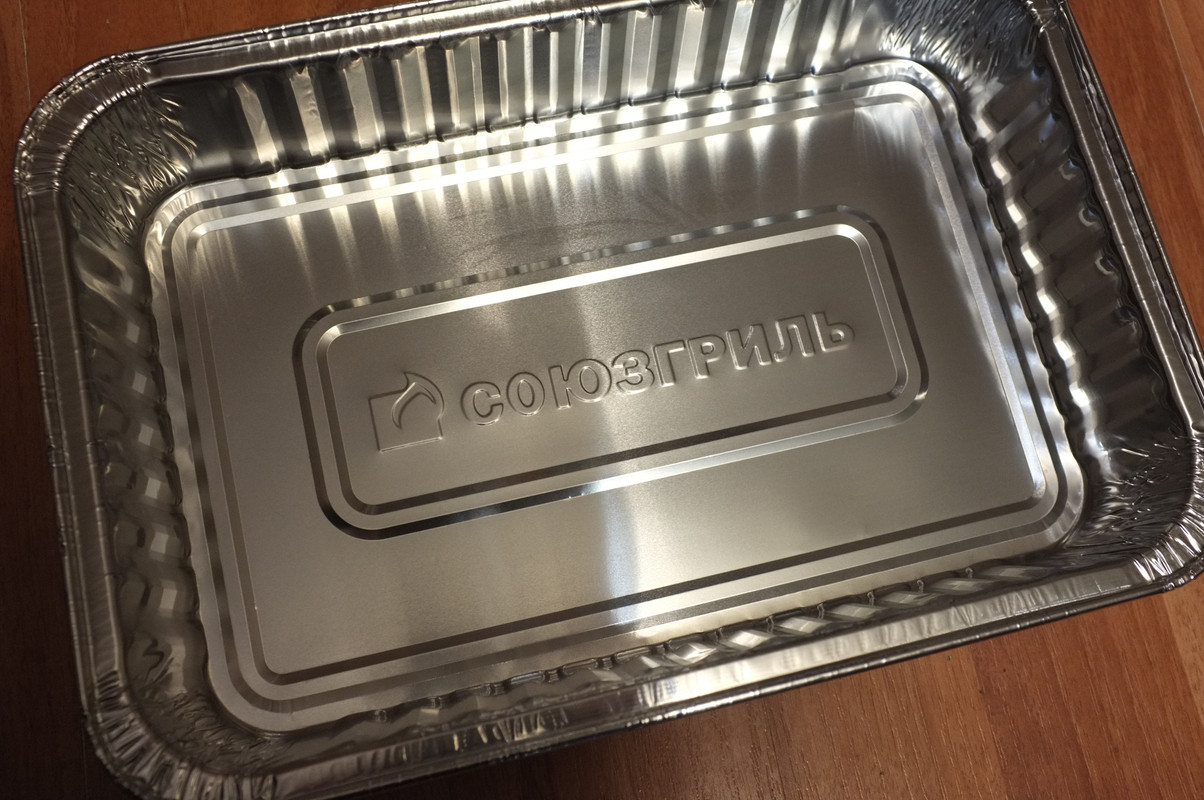

Решил на модуле сделать забор из профлиста. Немного застрял на этой задаче, пока на шашлычках взгляд не упал на удобную одноразовую посуду из супермаркета. Довольно подходящая толщина фольги у этих лоточков, решил попробовать!

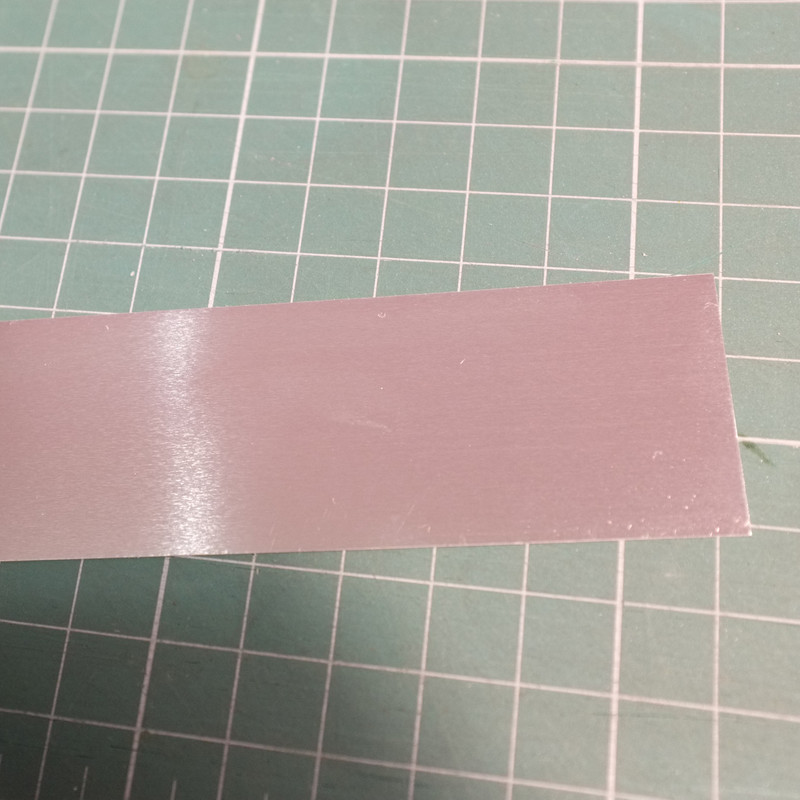

Из ровного участка вырезал полоску



и нарезал на листы по секциям забора



Для основания формы для проката взял самый толстый лист полистирола который смог найти и полоски от Evergreen 1x0.75 мм

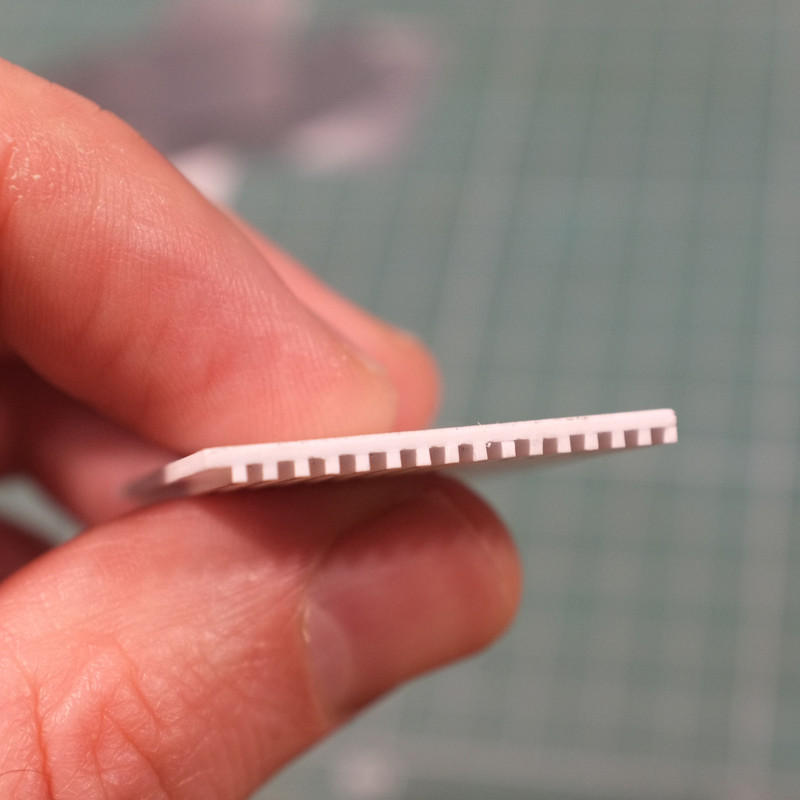

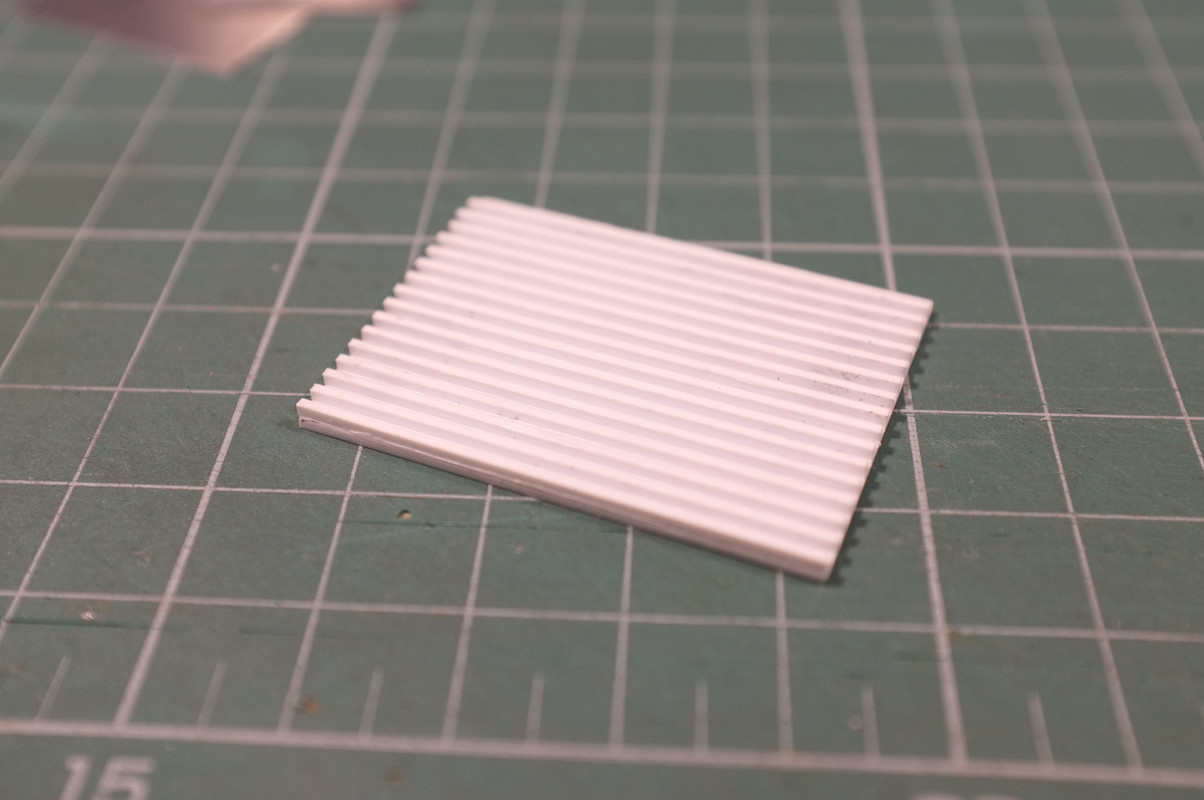

Все полосочки аккуратно клеим на основание с шагом 1мм:





Для продавливания профиля взял шпатель для размешивания краски. Нужно немного приноровиться, чтобы все сделать аккуратно.



Что-то получилось...



Наверное, можно сделать лучше, но пока так. Посмотрим, как оно будет после покраски...



Онлайн Дмитрий N

  • Ветеран
  • *****
  • Сообщений: 2283
  • Репутация: +121/-0
  • критик-тунеядец, а еще Я - ЭГОИСТ !
  • Откуда: Москва
  • Имя: Дмитрий
Re: Профлист для Nаших сооружений
« Ответ #1 : 08 Сентября 2020, 21:37:32 »
 А если сделать ответную часть и прессовать между двух, получиться?

Онлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 5959
  • Репутация: +264/-43
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Профлист для Nаших сооружений
« Ответ #2 : 08 Сентября 2020, 22:07:54 »
Именно в таких габаритах скорее всего нет. Но никто не запрещает попробовать. )

Оффлайн Lev

  • Постоялец
  • ***
  • Сообщений: 169
  • Репутация: +5/-0
  • Откуда: Астрахань
  • Имя: Лев
Re: Профлист для Nаших сооружений
« Ответ #3 : 08 Сентября 2020, 22:23:14 »
 А если сделать ответную часть и прессовать между двух, получиться?
А зачем, результат отличный,а лучшее враг хорошего :)

Онлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 5959
  • Репутация: +264/-43
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Профлист для Nаших сооружений
« Ответ #4 : 08 Сентября 2020, 22:28:08 »
Фишка в том, что для продавливания канавки с адекватным усилием должна происходить свободная деформация листа, а при одновременном продавливании нескольких канавок это невозможно и нужна огромная сила, которая или разрушит пластиковый пуансон, или порвет фольгу.

Оффлайн Lev

  • Постоялец
  • ***
  • Сообщений: 169
  • Репутация: +5/-0
  • Откуда: Астрахань
  • Имя: Лев
Re: Профлист для Nаших сооружений
« Ответ #5 : 08 Сентября 2020, 22:33:11 »
Фишка в том, что для продавливания канавки с адекватным усилием должна происходить свободная деформация листа, а при одновременном продавливании нескольких канавок это невозможно и нужна огромная сила, которая или разрушит пластиковый пуансон, или порвет фольгу.
Точно ;D

Оффлайн Dmitry206

  • Ветеран
  • *****
  • Сообщений: 1046
  • Репутация: +59/-0
Re: Профлист для Nаших сооружений
« Ответ #6 : 08 Сентября 2020, 23:06:01 »
Прикольно! Надо попробовать, тоже думал как такой лист сделать

Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6741
  • Репутация: +244/-1
  • Имя: Михаил
Re: Профлист для Nаших сооружений
« Ответ #7 : 09 Сентября 2020, 03:17:06 »
или порвет фольгу.
Не факт - алюминий очень пластичен.
Но нужно точить пуансоны или валики на станке.

Я думаю, что для штучного производства представленная технология очень даже подходит.

Можно ещё попробовать на пластиковой основе наделать прорези по торцам и намотать проволоку соответствующего диаметра с правильным зазором.
Если между двумя такими приблудами сжимать лист фольги, то тоже может неплохо получиться.
Но нужно именно две приблуды. Если на одной пытаться, проволока "гулять" начнёт.
Михаил, DCC

Онлайн Сергеевич

  • Ветеран
  • *****
  • Сообщений: 1281
  • Репутация: +109/-25
  • мӧҗҥҩ ҧрѻҫҭҩ мӥҫҭҿӄѣ Ӥ.Ҟ.Ҫ.
  • Скайп: Мой статус
  • Откуда: 13 верста У.Г.Җ.Д.
  • Имя: Ҝѻӊҫҭѩңҭӥԋъ
Re: Профлист для Nаших сооружений
« Ответ #8 : 09 Сентября 2020, 07:58:29 »
  А если сделать ответную часть и прессовать между двух, получиться?
если зажимать струбциной то нет, а вот простейшим прессом, даже в виде слесарных тисков - вполне. Конечно пластикового штампа хватит не на долго.
И также надо при изготовлении пуансонов обязательно учитывать толщину заготовки - алюминиевого листа, то есть ширина впадин должна быть равна ширине выступа плюс две-три-пять толщин заготовки. И  вообще выступы  надо было делать в сечении не квадрат, а трапецию.  :selfmade2: :selfmade:

должна происходить свободная деформация листа, а при одновременном продавливании нескольких канавок это невозможно и нужна огромная сила,
всё не так уж и однозначно, зависит от толщины заготовки.  и что значит "огромная сила", в конкретных числах? например  в ньютонах, впрочем в русских матерных числительных, тоже сойдёт  8)
G.Oe.HO!  .  .  HOe.N.Z?  ПолHOля , эNка и кое-что ещё. Люблю У.Г.Ж.Д. особенно  13 версту и вообще 1 эпоху.

Оффлайн wsn01

  • Старожил
  • ****
  • Сообщений: 493
  • Репутация: +135/-0
  • Откуда: Москва
  • Имя: Владимир
Re: Профлист для Nаших сооружений
« Ответ #9 : 09 Сентября 2020, 08:43:49 »
Отличная идея!  ;D
А такую технологию можно будет приложить ко многим вещам.

Оффлайн Dmitry206

  • Ветеран
  • *****
  • Сообщений: 1046
  • Репутация: +59/-0
Re: Профлист для Nаших сооружений
« Ответ #10 : 09 Сентября 2020, 09:07:31 »
Традиционно обсуждение домашней технологии перешло к постройке ракеты для полета на луну)))
Я про вытачиванию пуансонов на станках, использование прессов и расчета усилия в ньютонах)))

Онлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 5959
  • Репутация: +264/-43
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Профлист для Nаших сооружений
« Ответ #11 : 09 Сентября 2020, 11:07:24 »
Не факт - алюминий очень пластичен.

Миш, при углублении на 0,5 мм у тебя участок длиной 1,6 мм удлиняется на 1 мм. Подумай над этим. :)


всё не так уж и однозначно, зависит от толщины заготовки.  и что значит "огромная сила", в конкретных числах? например  в ньютонах, впрочем в русских матерных числительных, тоже сойдёт

Основная мысль моей фразы заключалась в том, что эта сила превысит прочность материала. Ее величина значения не имеет. Не думал, что придется объяснять.  :facepalm:  Получить конкретные числа не составляет особого труда, только смысла в этом никакого нет.

Оффлайн Матроскин

  • Ветеран
  • *****
  • Сообщений: 865
  • Репутация: +36/-0
  • Откуда: Новосибирск
  • Имя: Алексей
Re: Профлист для Nаших сооружений
« Ответ #12 : 09 Сентября 2020, 11:56:49 »
Как альтернативу можно попробовать использовать подобную бумагу
С уважением, Алексей

Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6741
  • Репутация: +244/-1
  • Имя: Михаил
Re: Профлист для Nаших сооружений
« Ответ #13 : 09 Сентября 2020, 17:10:32 »
Миш, при углублении на 0,5 мм у тебя участок длиной 1,6 мм удлиняется на 1 мм. Подумай над этим.
Я об этом думал, когда у нас был курс "Обработка металлов давлением".
Баночки алюминиевые видел?
Посмотри как их делают (с 35 сек):
 http://youtu.be/0ccrgHYNuvg
Понятно, что у нас может быть не чистый алюминий, но и тянуть так сильно не надо.
Михаил, DCC

Онлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 5959
  • Репутация: +264/-43
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Профлист для Nаших сооружений
« Ответ #14 : 09 Сентября 2020, 17:27:08 »
Так там толщина заготовки какая!  По такой логике можно бесконечно растягивать деталь, при этом толщина стенки будет стремиться к нулю!  ;)
