Ручной расцепитель для Kato
« : 10 Марта 2021, 20:11:51 »
Все мне нравится в ассортименте путевого материала от Като, расстраивает только отсутствие ручных расцепителей. Подумываю сделать такой самостоятельно. Решил взять за базовую деталь отрезок прямого пути длиной 29 мм.



Воздействие на сцепку думаю сделать как у Фляйшман, но вот придумать изящную систему управления и привода у меня не получается. Вариант который пришел в голову кажется сомнительным с точки зрения удобства и работоспособности, что скажете? Может буду какие-нибудь идеи на этот счет?





Онлайн VSergN

  • Ветеран
  • *****
  • Сообщений: 3233
  • Репутация: +144/-6
  • = JNR, DRG =
  • Откуда: Москва
  • Имя: Сергей
Re: Ручной расцепитель для Kato
« Ответ #1 : 10 Марта 2021, 20:33:45 »
придумать изящную систему управления и привода у меня не получается

Очень удобные рычажки были у ручного варианта расцепителя ВТТВ. Фото у меня нет. ТТ-шники должны помочь. Вроде, Тилиг унаследовал практически всё от ВТТВ.

Оффлайн Dmitry206

  • Ветеран
  • *****
  • Сообщений: 1275
  • Репутация: +74/-0
  • Откуда: Москва
  • Имя: Дмитрий
Re: Ручной расцепитель для Kato
« Ответ #2 : 10 Марта 2021, 20:44:40 »
А есть еще у пеко ручной расцепитель, может его можно как-то инкорпорировать.
У меня может даже есть, мог бы безвозмездно подарить. Я правда не понял как он работает

Оффлайн Дмитрий N

  • Ветеран
  • *****
  • Сообщений: 2440
  • Репутация: +126/-0
  • критик-тунеядец
  • Откуда: Москва
  • Имя: Дмитрий
Re: Ручной расцепитель для Kato
« Ответ #3 : 10 Марта 2021, 20:48:01 »
рычаг? как качели

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 6295
  • Репутация: +272/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Ручной расцепитель для Kato
« Ответ #4 : 11 Марта 2021, 00:00:52 »
А есть еще у пеко ручной расцепитель, может его можно как-то инкорпорировать.
У меня может даже есть, мог бы безвозмездно подарить. Я правда не понял как он работает

Дим, такой?



Оффлайн Дмитрий N

  • Ветеран
  • *****
  • Сообщений: 2440
  • Репутация: +126/-0
  • критик-тунеядец
  • Откуда: Москва
  • Имя: Дмитрий
Re: Ручной расцепитель для Kato
« Ответ #5 : 11 Марта 2021, 00:21:03 »
нет, мне он виделся по принципу детских качелей

снаружи нажимаешь рычаг, противоположный конец поднимает площадку. Без расчетов, только голая идея, возможно не работоспособная.

Оффлайн Sandro

  • Ветеран
  • *****
  • Сообщений: 14104
  • Репутация: +246/-0
  • Откуда: Москва
  • Имя: Александр
Re: Ручной расцепитель для Kato
« Ответ #6 : 11 Марта 2021, 02:31:53 »
возможно не работоспособная.
Рабочая! У меня такой был в ТТ. там независимо болтается платформа, снизу как качели рычажок. Нажимаешь, он планку эту приподнимает.
N, только N, ничего кроме N и да поможет мне бог
http://www.facebook.com/groups/426757500801829/

Оффлайн Сергеевич

  • Ветеран
  • *****
  • Сообщений: 1360
  • Репутация: +116/-29
  • мӧҗҥҩ ҧрѻҫҭҩ мӥҫҭҿӄѣ Ӥ.Ҟ.Ҫ.
  • Скайп: Мой статус
  • Откуда: 13 верста У.Г.Җ.Д.
  • Имя: Ҝѻӊҫҭѩңҭӥԋъ
Re: Ручной расцепитель для Kato
« Ответ #7 : 11 Марта 2021, 07:36:41 »
принципу детских качелей
тут качели и есть,  просто проволока  S образная, а  не прямая
в целом для рапидо/"накидная петля"  - совместимых сцепок, не важно каким способом  поднимается площадка вверх - нажимая на нижний выступ сцепки, главное что бы этот подъём был нормированный. можно и сервомашинокй и электромагнитом.

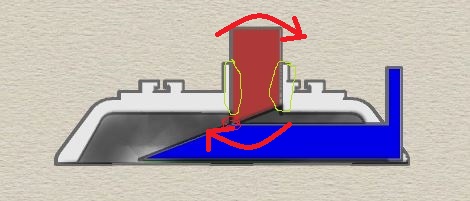

Вариант который пришел в голову кажется сомнительным с точки зрения удобства и работоспособности, что скажете?
нечто подобное  делает хорнби для полноля , два варианта рычага ручной и под внешний привод.
http://www.newmodellersshop.co.uk/images/Trains/Track/r617_hornby_un-coupling_ramp.jpg
http://www.newmodellersshop.co.uk/images/Trains/Track/r8244-remote-uncoupler-unit-1.jpg
http://www.newmodellersshop.co.uk/images/Trains/Track/r8244-remote-uncoupler-unit.jpg
но в отличии от твоего варианта  площадка во всю ширину между рельсами, длиннее и низенькая.  и возможно есть проволочки П-образные, на которых площадка держится при подъеме, как у РОКО  http://images.ua.prom.st/2295711714_w640_h640_2295711714.jpg

в твоем варианте ИМХО есть проблема, что площадка слишком узкая и высокая - её будет перекашивать/клинить в отверстии.




от Като, расстраивает только отсутствие ручных расцепителей.
есть же магнитные для кулачковых сцепок - N SCALE UNCOUPLER TRACK KATO 20-032 KATO UNITRACK  :boyan:
надо просто перейти на кулачки  8)
http://www.youtube.com/watch?v=gk5OJSJHb2I

G.Oe.HO!  .  .  HOe.N.Z?  ПолHOля , эNка и кое-что ещё. Люблю У.Г.Ж.Д. особенно  13 версту и вообще 1 эпоху.

Оффлайн Дмитрий N

  • Ветеран
  • *****
  • Сообщений: 2440
  • Репутация: +126/-0
  • критик-тунеядец
  • Откуда: Москва
  • Имя: Дмитрий
Re: Ручной расцепитель для Kato
« Ответ #8 : 11 Марта 2021, 09:54:56 »
Перейти на кулаки  ;D, но еще лучше на цифровые сцепки, если мне не изменяет память Александр Бав выкладывал видео с такими.

Оффлайн Dmitry206

  • Ветеран
  • *****
  • Сообщений: 1275
  • Репутация: +74/-0
  • Откуда: Москва
  • Имя: Дмитрий
Re: Ручной расцепитель для Kato
« Ответ #9 : 11 Марта 2021, 17:46:01 »
А есть

Дим, такой?



Такой, да. Не искал пока, попробую покопаться сегодня

Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6874
  • Репутация: +249/-1
  • Имя: Михаил
Re: Ручной расцепитель для Kato
« Ответ #10 : 11 Марта 2021, 21:14:55 »
Я согласен с Костей - вероятно заклинивание.
Кроме того, не обеспечивается гарантированный возврат толкателя в нижнее положение.
Лучше использовать поворотный кривошип или кулачок. Кривошип легче всего обеспечивает возврат.
