Мой вариант обмоторки чмэ3.

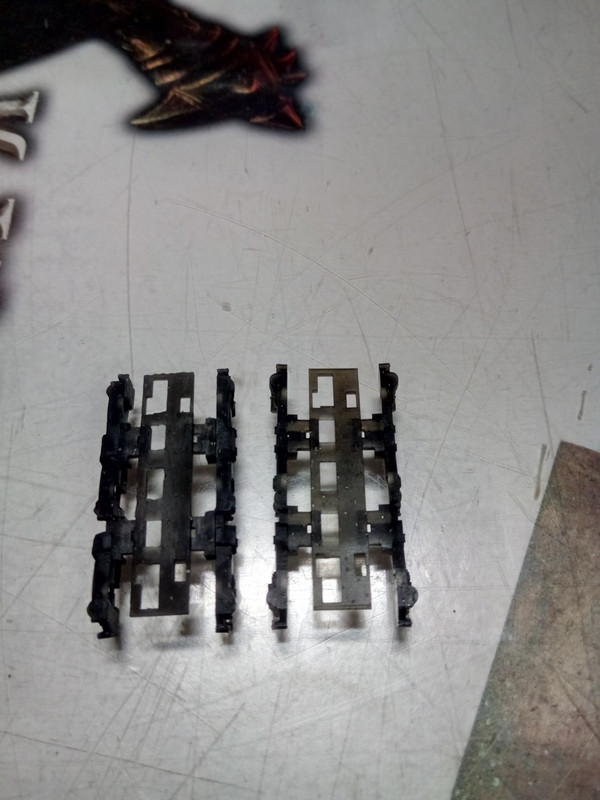

Использовал тележки от sd7/9 от Atlas, для которых спроектировал новые боковины. Первый вариант был толщиной с оригинал, но поворачиваться ему мешали элементы подвески чмэ3, пришлось сделать тележки Уже. Эти поворачиваются нормально. Игорь Шаграт замечательно их распечатал.
![](https://i.postimg.cc/1RTJ5FN5/IMG-20230416-192014.jpg)

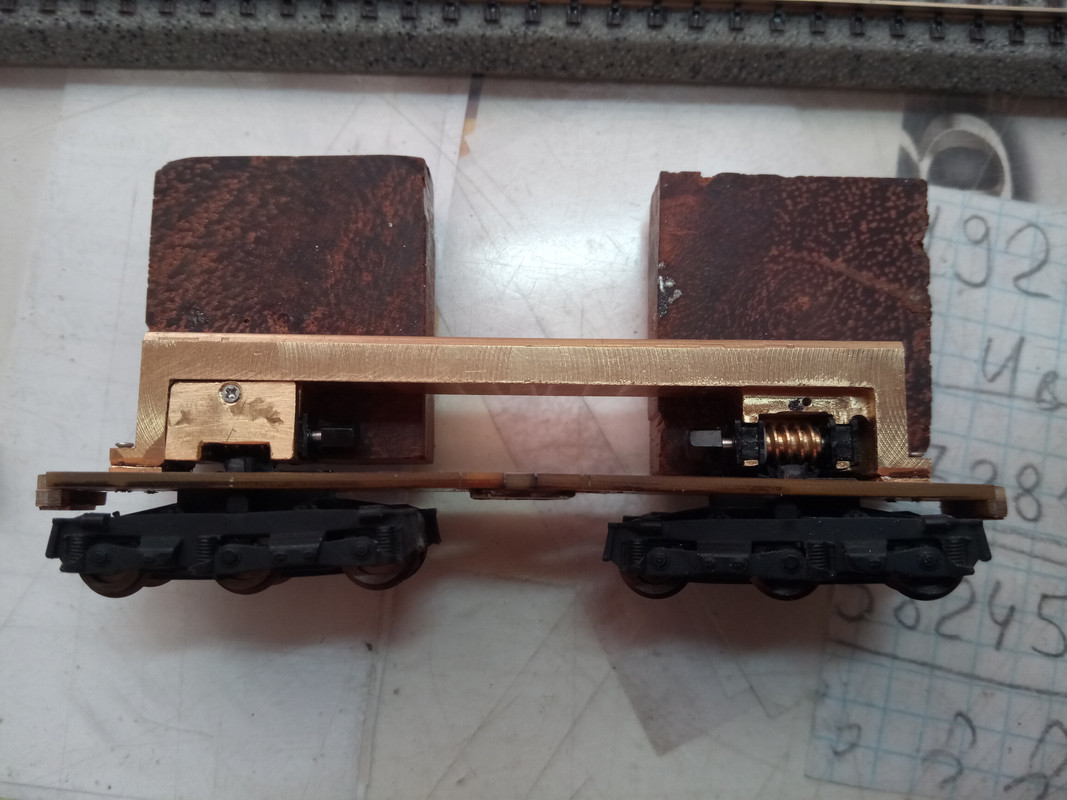

Родную раму от Атлас не использовал, пришлось бы слишком много пилить, изобрел составной корпус из двух фольгированно-текстолитовых пластинок и латунной рамы, куда крепились мотор (на своём отдельном кронштейне) и червяки от Атлас. Все элементы сборной разборные, на винтаж М1.
![](https://i.postimg.cc/wB4g1FpG/IMG-20230319-125054.jpg)

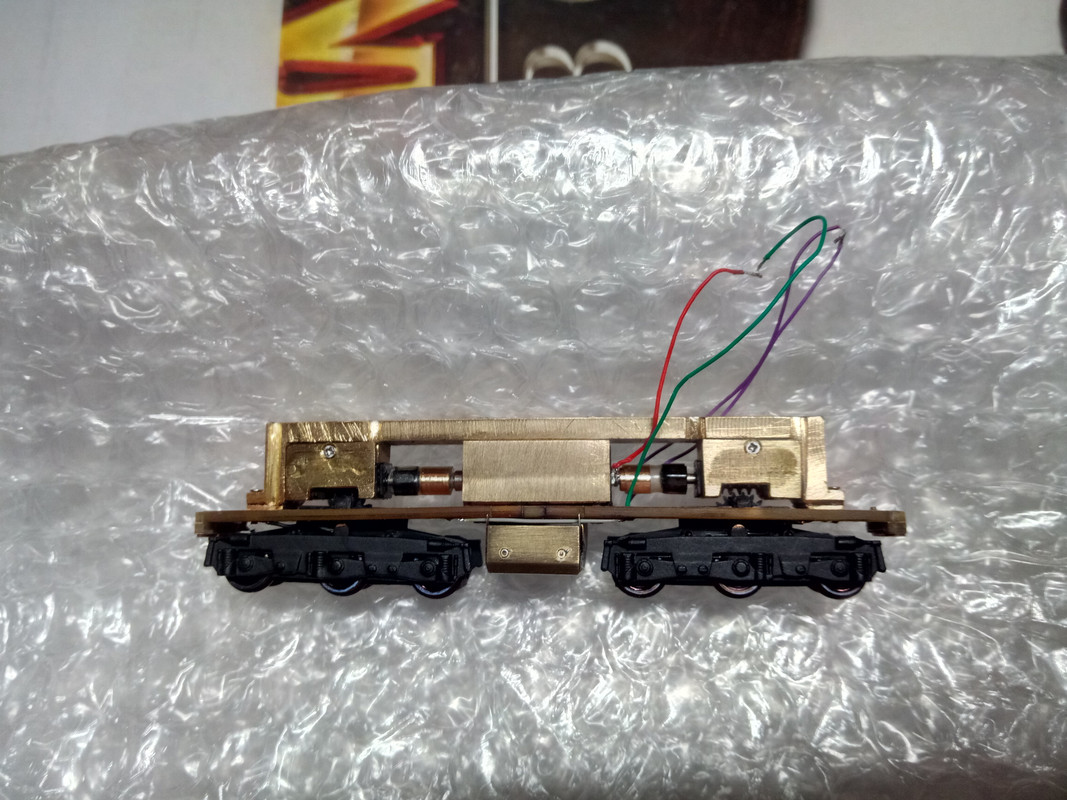

Мотор использовал круглый, 1020, чтобы не ломать ось вращения червяков. Сначала хотел соединять мотор с червяками так, как это было у Атлас, через маховики, даже переточил их в новые размеры, но по длине они помещались впритык и сильно били шестигранниками из-за чего шумели. По этому заменил их на отрезки силиконовой трубки.
![](https://i.postimg.cc/qqdYqCzF/IMG-20230416-190712.jpg)
Сначала хотел чтобы ток передавался с тележек через пластины токосъёма на текстолит, но без подпружинивания, такой метод не надежен, по этому припаял проводками.
В баке будет динамик, а вот под декодер места нет, верхняя часть рамы почти упирается в усиление капота, наверно придётся его убирать, хотя бы частично.
Ну и видео
