Автор Тема: Деревянный мост  (Прочитано 1120 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн emd

  • Ветеран
  • *****
  • Сообщений: 895
  • Репутация: +142/-0
Деревянный мост
« : 06 Декабря 2015, 12:12:32 »
Как я уже писал ранее, мне понравился небольшой деревянный мост линии ACL:



Мост был измерен и затем сделан чертёж.
На изготовление ушла ровно неделя: начало было положено в воскресенье вечером, а закончить удалось только вчера ночью (тогда же и делались фото на скорую руку).
Рельсового материала подходящего у меня пока нет - так что для наглядности использовал кусок Roco, за который отдельное спасибо Олегу (OlegN). Хотя по-хорошему для такого моста нужно сделать самому шпалы и уложить на них рельсы - т.к. частота шпал примерно в 2 раза больше, чем у обычного пути. Так же пока нет ни средств ни времени на приобретение лако-красочных материалов - мост конечно же будет затонирован.

Чтобы сфотографировать мост, пришлось сделать 35 отверстий в картоне - по-другому установить опоры не получалось...

Отдельные элементы моста на фото не соединены между собой, так что на ровность установки прошу пока не смотреть. Возможно два верхних бруска под пути будут в окончательном варианте немного другой формы. А можно проложить короб под балласт и засыпав его, уложить обычные рельсы - вариантов много.
Мост состоит из 66 отдельных деревянных деталей и получился около 200 мм длиной, 25 мм высотой - частично опоры будут присыпаны на макете, особенно по краям моста - там засыплю более 1/2 опор.
Как-то так - ну а пока все детали будут убраны до лучших времён...





















Оффлайн Ppav

  • Ветеран
  • *****
  • Сообщений: 2136
  • Репутация: +114/-0
  • Откуда: Москва
  • Имя: Петр
Re: Деревянный мост
« Ответ #1 : 06 Декабря 2015, 12:33:15 »
Классно получается ;D ;D ;D
С Уважением,

SZD/RZD,  N scale (1/160) only!

Оффлайн BNSF9399

  • Ветеран
  • *****
  • Сообщений: 1278
  • Репутация: +116/-1
  • Откуда: Москва
  • Имя: Владимир
Re: Деревянный мост
« Ответ #2 : 06 Декабря 2015, 13:09:37 »
супер!  :selfmade2: :selfmade: :lupa: ;D

Оффлайн КБВ

  • Ветеран
  • *****
  • Сообщений: 3791
  • Репутация: +139/-0
  • Откуда: г. Северск
  • Имя: Борис
Re: Деревянный мост
« Ответ #3 : 06 Декабря 2015, 14:13:33 »
Хорошо получилось, в реальности этот мост ещё существует или по старым фото? А так скоро зубочисток не станет когда и за телеграфные столбы возьмутся  :-[.

Оффлайн emd

  • Ветеран
  • *****
  • Сообщений: 895
  • Репутация: +142/-0
Re: Деревянный мост
« Ответ #4 : 06 Декабря 2015, 15:46:12 »
Классно получается ;D ;D ;D
супер!  :selfmade2: :selfmade: :lupa: ;D
Хорошо получилось, в реальности этот мост ещё существует или по старым фото? А так скоро зубочисток не станет когда и за телеграфные столбы возьмутся  :-[.
Спасибо! Рад, что всем понравилось.
Фотография 1983 года, так что моста может уже и не быть...
А вот тепловоз EMC E-3 стал музейным экспонатом ещё до 1983-го - он точно сохранился до наших дней.

Оффлайн HObbyTT-N

  • Ветеран
  • *****
  • Сообщений: 1522
  • Репутация: +34/-0
  • N--Die ideale spur!
  • Откуда: Севастополь
  • Имя: Андрей.
Re: Деревянный мост
« Ответ #5 : 06 Декабря 2015, 16:14:57 »
Пешеходные трапы по бокам "для обслуживания" моста планируются?
Спойлер (кликните для показа/скрытия)

Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6974
  • Репутация: +252/-1
  • Имя: Михаил
Re: Деревянный мост
« Ответ #6 : 06 Декабря 2015, 16:21:46 »
Отличный мост.
Хотя по-хорошему для такого моста нужно сделать самому шпалы и уложить на них рельсы - т.к. частота шпал примерно в 2 раза больше, чем у обычного пути.
Некоторые рельсы позволяют подрезать межшпальные промежутки и сдвинуть шпалы ближе друг к другу.
Мост состоит из 66 отдельных деревянных деталей и получился около 200 мм длиной
Может быть в оригинале продольные элементы не деревянные? Больно уж длинно получается. Да и по нагрузочной способности - телега локомотива длиной в один пролет. Значит одно бревно держит нагрузку в четверть локомотива, пусть и распределенную.
Михаил, DCC

Оффлайн emd

  • Ветеран
  • *****
  • Сообщений: 895
  • Репутация: +142/-0
Re: Деревянный мост
« Ответ #7 : 06 Декабря 2015, 18:03:10 »
Пешеходные трапы по бокам "для обслуживания" моста планируются?
Спойлер (кликните для показа/скрытия)
В оригинале их нет (наверное, из-за скромных размеров моста). Хотя можно и сделать как здесь - с одной стороны (дальней от наблюдателя при установке на макет):



До установки моста на штатное место ещё много времени подумать над окончательным обликом сооружения, но от фотографии в начале темы далеко отходить не стану.
« Последнее редактирование: 06 Декабря 2015, 18:05:00 от emd »

Оффлайн emd

  • Ветеран
  • *****
  • Сообщений: 895
  • Репутация: +142/-0
Re: Деревянный мост
« Ответ #8 : 06 Декабря 2015, 18:30:35 »
Отличный мост.
Хотя по-хорошему для такого моста нужно сделать самому шпалы и уложить на них рельсы - т.к. частота шпал примерно в 2 раза больше, чем у обычного пути.
Некоторые рельсы позволяют подрезать межшпальные промежутки и сдвинуть шпалы ближе друг к другу.
Мост состоит из 66 отдельных деревянных деталей и получился около 200 мм длиной
Может быть в оригинале продольные элементы не деревянные? Больно уж длинно получается. Да и по нагрузочной способности - телега локомотива длиной в один пролет. Значит одно бревно держит нагрузку в четверть локомотива, пусть и распределенную.

Спасибо! Насчёт подрезания промежутков идея хорошая: так и сделаю, наверное (всё равно рельсовый материал ещё только нужно будет закупить).

Да, машина тяжёлая: получается, что один продольный элемент держит около 35 т в самом нагруженном варианте...нужно вспомнить сопромат (хотя по фото сечение балки определить трудно, но в теории она прямоугольная - по ширине больше раза в 2, чем по высоте, и сборная из 3-х частей в горизонтальной плоскости сечения).

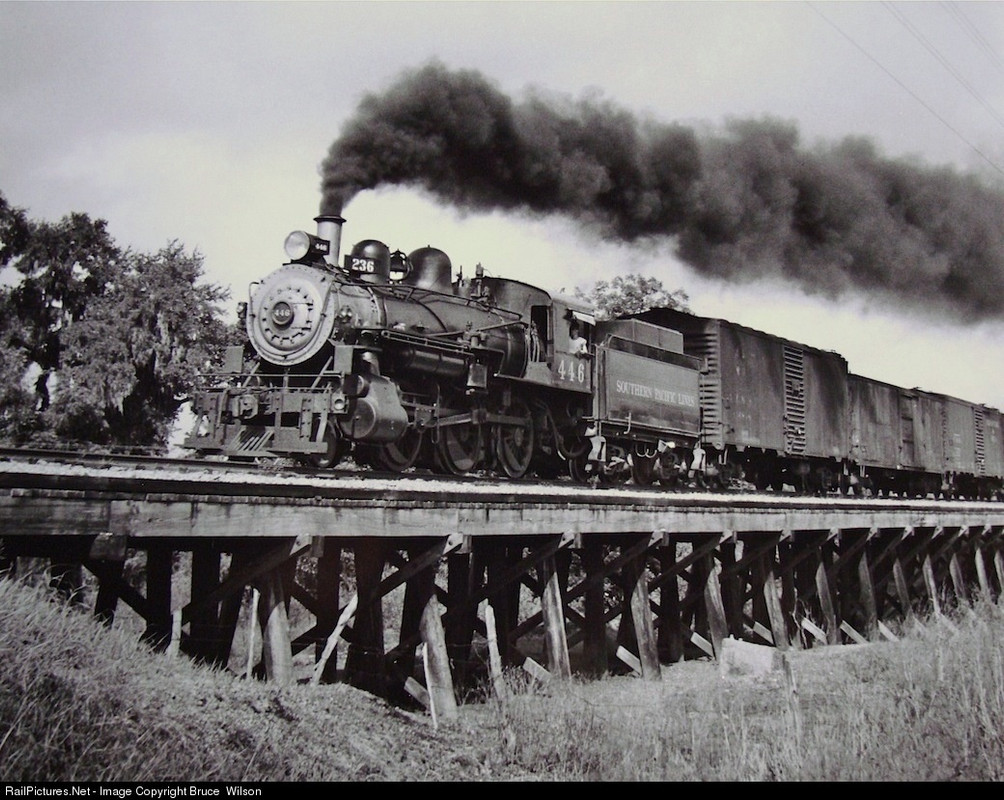

Хотя мостов подобной конструкции с металлическими продольными частями я не встречал - везде дерево:



Вот ещё пара засыпных (там тоже по теории под балластом несколько деревянных балок, конечно же меньшего сечения, чем в случае с конструкцией без балласта):




« Последнее редактирование: 06 Декабря 2015, 18:47:26 от emd »

Оффлайн HObbyTT-N

  • Ветеран
  • *****
  • Сообщений: 1522
  • Репутация: +34/-0
  • N--Die ideale spur!
  • Откуда: Севастополь
  • Имя: Андрей.
Re: Деревянный мост
« Ответ #9 : 06 Декабря 2015, 19:48:30 »
Судя по первой ч/б фотке (Austin_Texas_USA_1947 4_6_2 SP),и отчасти остальным, продольны элементы деревянные--читается древесная текстура. И вроде как бруски короткие--между поперечными навершиями опор,торцы которых видны. Но вот уложены в 2-а продольных ряда или чаще--вопрос! Фотки интересные.

Оффлайн Сергеевич

  • Ветеран
  • *****
  • Сообщений: 1565
  • Репутация: +132/-33
  • мӧҗҥҩ ҧрѻҫҭҩ мӥҫҭҿӄѣ Ӥ.Ҟ.Ҫ.
  • Откуда: 13 верста У.Г.Җ.Д.
  • Имя: Ҝѻӊҫҭѩңҭӥԋъ
Re: Деревянный мост
« Ответ #10 : 06 Декабря 2015, 20:00:08 »
Может быть в оригинале продольные элементы не деревянные? Больно уж длинно получается.
так там 4,6,8 продольных брусьев должно быть и они сборные, соединение в лапу или в половину, с болтами http://img-fotki.yandex.ru/get/3901/20597181.46/0_cb99e_e9597bcf_orig
