До прм дело пока не дошло. Припаял обратно боковины рамы, вот эти
И ход стал заметно хуже, колеса стали клинить. Решил, что это из-за того, что колеса задевают втулками ща эти накладки, расширил проемы под них, но эффекта это не дало. Тогда подумал, что при толщине 0.5мм, эти боковины не дают колесам достаточного поперечного разбега, из-за чего они и клинят.
Сделал новые боковины, толщиной 0.3 мм. Ход стал получше, но в радиусных кривых все равно колеса слегка подклинивали.
Дальше надо было либо уменьшать толщину основной рамы (т.е. начинать модель с начала), либо обойтись без этих накладок, чего тоже не хотелось.
Тогда я подумал, что если двигать колеса не за счет трения с рельсами, а от мотора, может подклинивания не будет? Решил возобновить проект по внедрению в эту ходовку мотора.
Сделал новый котел с отверстием под мотор.
В детали, называемой мной ”топка”, просверлил отверстие под оси и пропилил прорезь под шестерню.
Подобрал шестерню, по размеру подошла с модулем 0.5 и 13 зубьев. Пока пластиковая, потом заменю на латунную.
Проделал в "котле" отверстия под крепеж и шестерню, на мотор посадил червяк диаметром 4.5мм (подобран опытным путем с третьей попытки). Мотор засунул в котел контактами вперед и червяком назад. Мотор прижал винтом м1.
Выточил переднюю крышку дымовой камеры, она же послужила гайкой для скрепления передней части паровоза.
И собрал все на винтах м2. Накладки рамы пока не стал напаивать чтобы, во-первых, посмотреть, как будет работать без них, а во вторых, чтобы их напаять, нужно что-то решить с головкой винта м1, который служит осью промежуточной шестерни. Да и шестерню на латунную поменять.

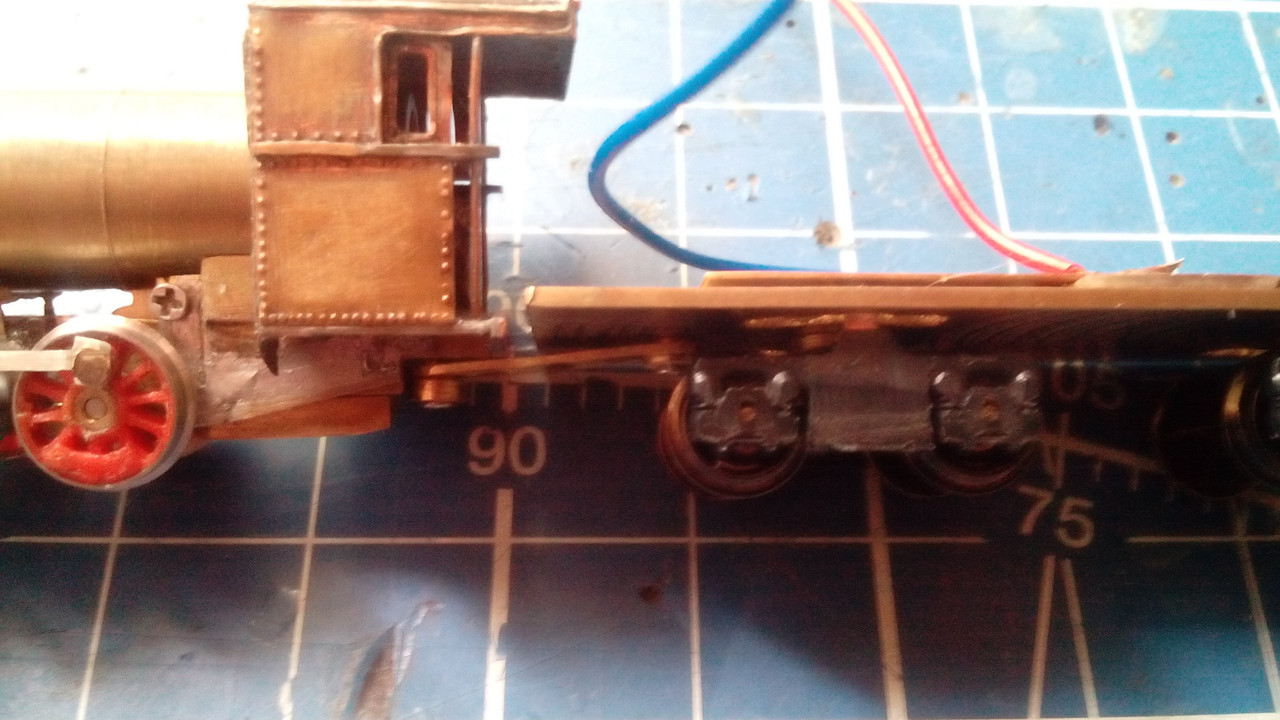

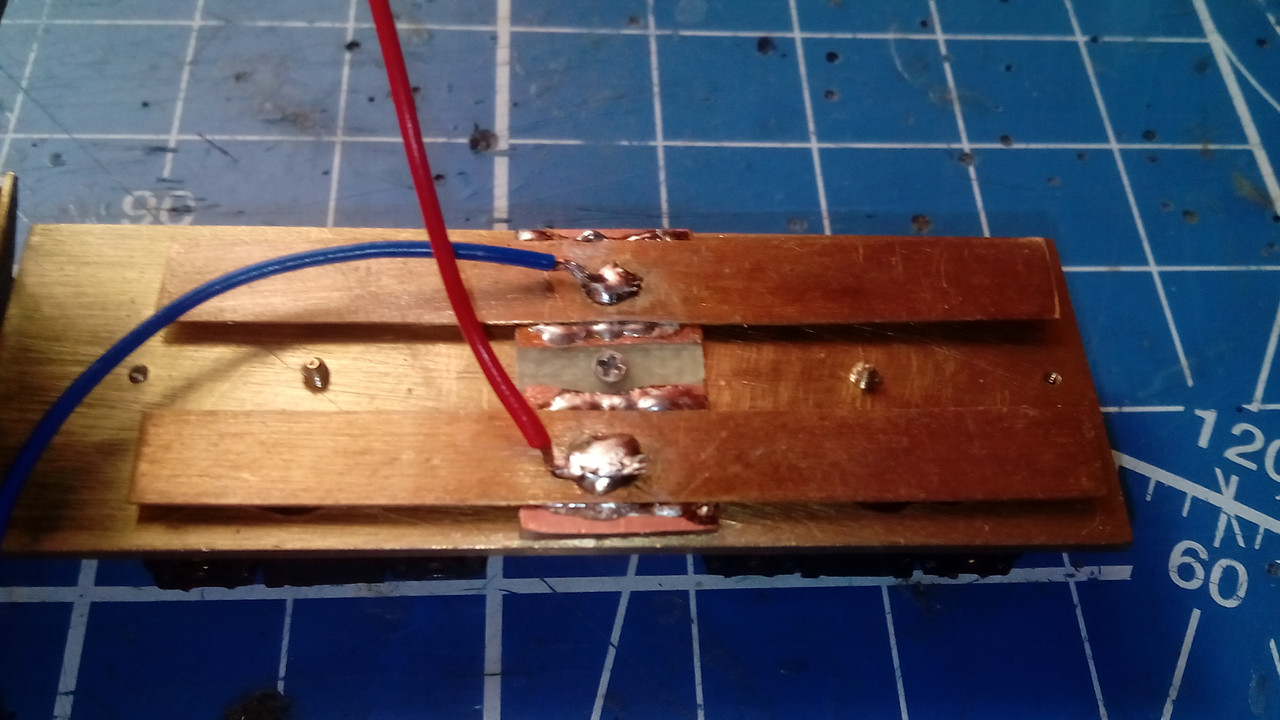

Токосьем в таком варианте планировался делать в тендере, провода от мотора пропустить под котлом и будкой.
Но сначала подключил напрямую к бп и поставил на стенд.
http://youtu.be/6A6KAmMtQXoКак видно, идет довольно сильная раскачка. Возможно ищ-за толкания колес дышлами. При тягании-толкании паровоза тепловозом (см. предыдущее видео) такой сильной раскачки не заметно. Как с ней бороться пока не знаю, кроме как попытаться улучшить качество и точность колпар. Так же хочу попробовать заменить в редукторе модуль на 0.3. С раскачкой справится это не поможет, зато добавит плавности в трогании.
