Re: Строю Ов в Nке.
« Ответ #210 : 09 Марта 2020, 20:11:39 »
Саша, я посмотрел на чертеже количество вертикальных расшивок на стенках, соответственно  разметил по линейке на развертке (без особой точности).


На фото неудавшиеся экземпляры.
« Последнее редактирование: 31 Марта 2020, 14:31:53 от Sormovo »
N СЖД III - IV

Оффлайн t2029

  • Ветеран
  • *****
  • Сообщений: 1194
  • Репутация: +58/-0
  • Откуда: СПб
  • Имя: Дмитрий
Re: Строю Ов в Nке.
« Ответ #211 : 10 Марта 2020, 13:23:39 »
Сначала, после нескольких попыток, получилось вырезать и согнуть швеллеры для имитации боковин днища тендера.
А не проще было готовый швеллер купить? Они в разных типоразмерах есть

Оффлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 1992
  • Репутация: +164/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
Re: Строю Ов в Nке.
« Ответ #212 : 10 Марта 2020, 13:35:04 »
Наверно проще. Но я не знал, что они продаются. Где, кстати? Пригодится на будущее.
N СЖД III - IV

Оффлайн t2029

  • Ветеран
  • *****
  • Сообщений: 1194
  • Репутация: +58/-0
  • Откуда: СПб
  • Имя: Дмитрий
Re: Строю Ов в Nке.
« Ответ #213 : 10 Марта 2020, 16:52:17 »
Много где есть, Тут или тут
Надо каталоги смотреть у K&S и искать где что есть, полного ассортимента ни в одном магазине нету.

Оффлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 1992
  • Репутация: +164/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
Re: Строю Ов в Nке.
« Ответ #214 : 10 Марта 2020, 17:04:22 »
Наверно все таки иногда самому быстрее сделать, чем искать подходящие и ждать пока приедут. По ссылкам не увидел нужных размеров.
N СЖД III - IV

Оффлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 1992
  • Репутация: +164/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
Re: Строю Ов в Nке.
« Ответ #215 : 20 Марта 2020, 11:49:51 »

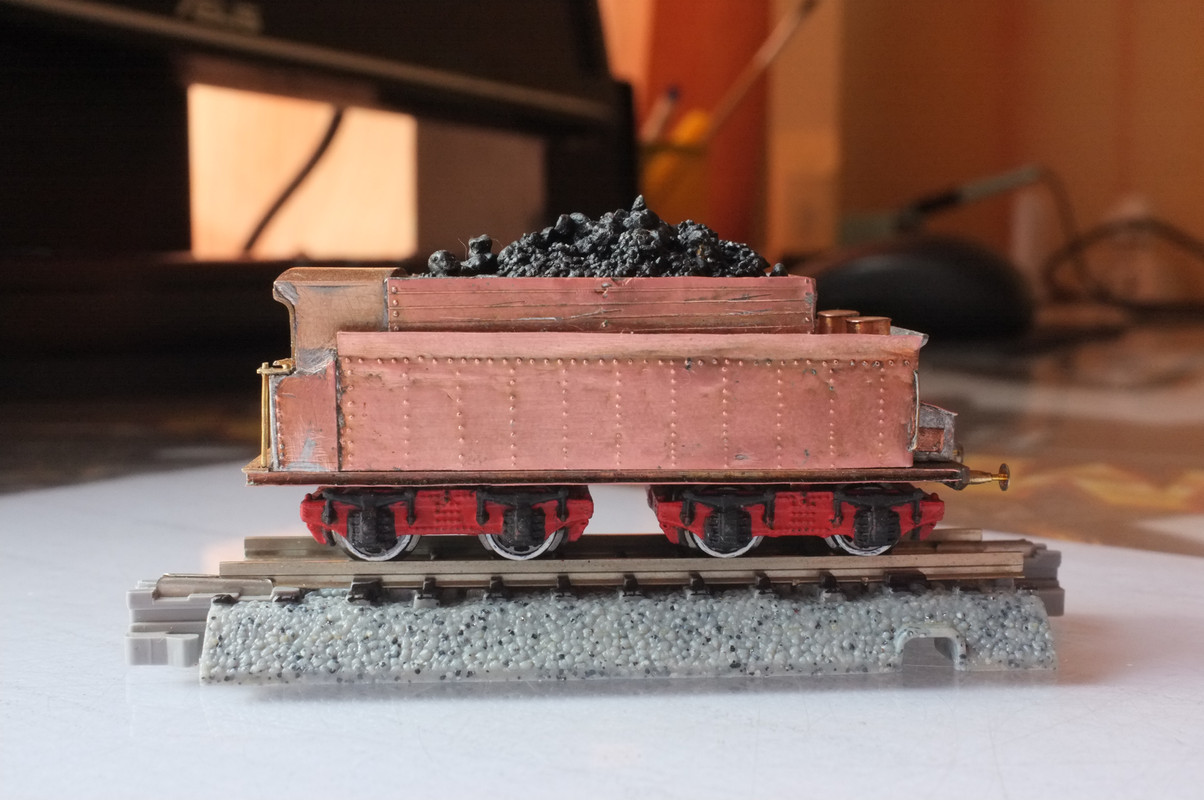

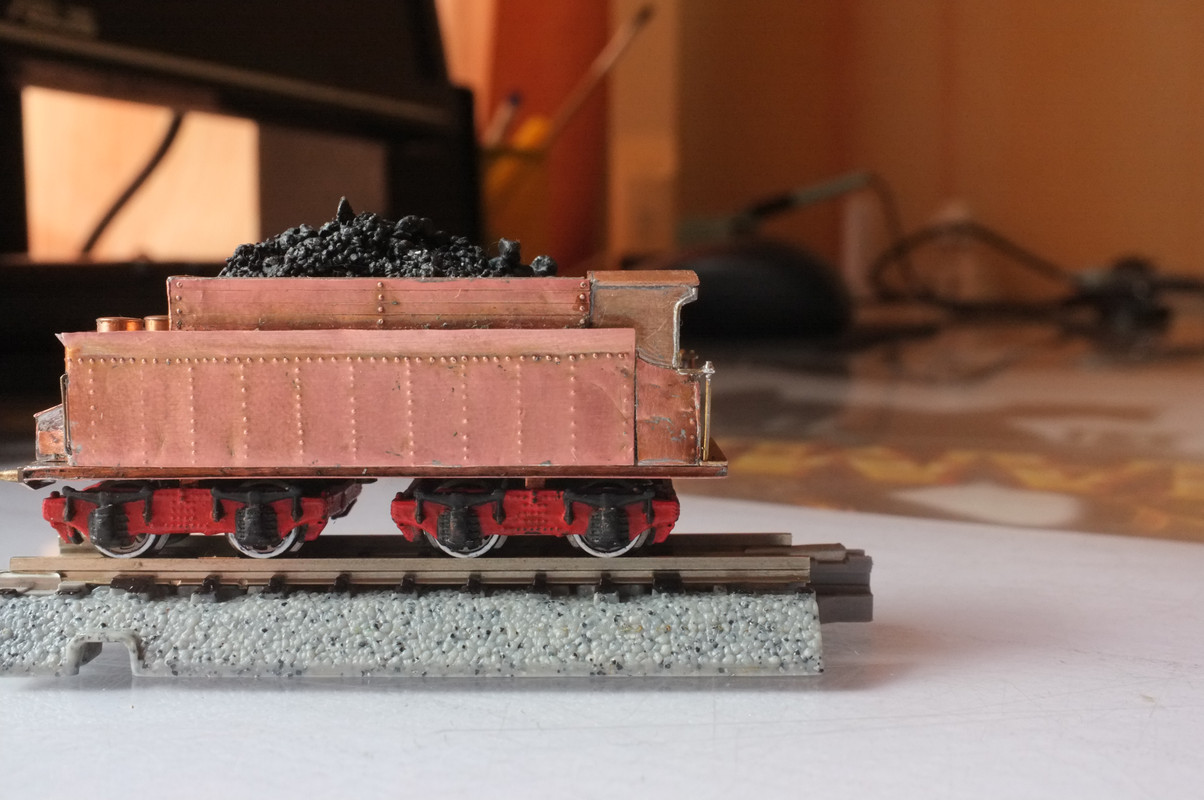

Добавил деталей в переднюю часть тендера.
Расшивка и окантовка бортиков с перилами и поручнями.

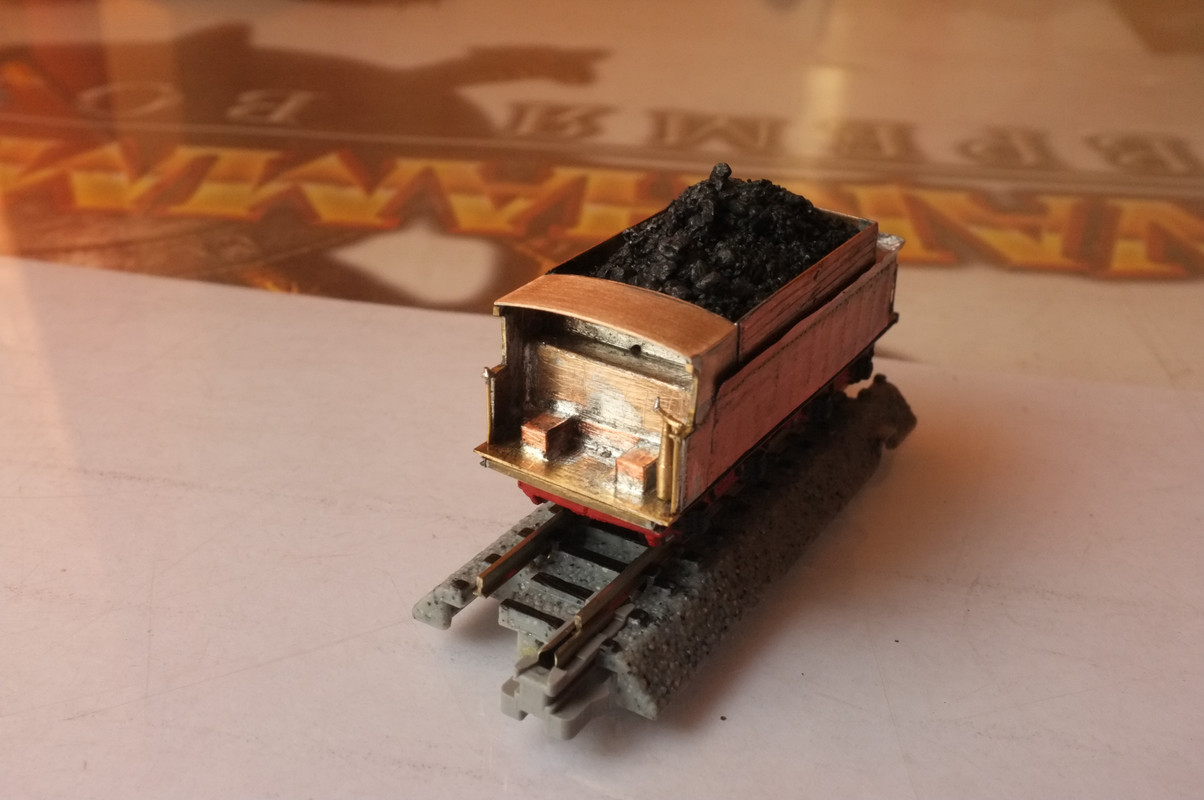

Сделал пол в контрбудке. Спаял передние инструментальные ящики (сиденья?). Они немного иной формы и отличаются от прототипных размерами, потому что скрывают отверстия через которые протянуты провода от мотора в паровозе к декодеру в тендере.
Также сделал стойку  ручного тормоза.





Дальше думаю снова собрать с паровозом и декодером и попробовать покатать в сборе.
« Последнее редактирование: 22 Марта 2020, 20:10:41 от Sormovo »
N СЖД III - IV

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 6979
  • Репутация: +301/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Строю Ов в Nке.
« Ответ #216 : 20 Марта 2020, 15:46:54 »
Я очень надеюсь, что эта "кучка" не намертво приклеена к тендеру!  ;)  Вообще красиво, но интересно, как оно будет в покрасе - скроются ли технологические следы, которые сейчас видно.

Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6923
  • Репутация: +252/-1
  • Имя: Михаил
Re: Строю Ов в Nке.
« Ответ #217 : 20 Марта 2020, 16:41:51 »
Смотрю - и плакать хочется!  :'(
У меня такого нет и не предвидится!
Супер!
Михаил, DCC

Оффлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 1992
  • Репутация: +164/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
Re: Строю Ов в Nке.
« Ответ #218 : 20 Марта 2020, 17:40:22 »
"Кучка" легко вынимается и вставляется по желанию. Насчет того, как это будет выглядеть после покраски - мне тоже интересно. Надеюсь, огрехи будут не сильно заметны, поскольку там почти везде будет черный цвет.

Миша, ты же "на ты" с травленкой. Можно нарисовать и собрать даже лучше (красивее, детальнее, ровнее), чем у меня.
N СЖД III - IV

Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6923
  • Репутация: +252/-1
  • Имя: Михаил
Re: Строю Ов в Nке.
« Ответ #219 : 20 Марта 2020, 23:19:04 »
Можно нарисовать и собрать даже лучше (красивее, детальнее, ровнее), чем у меня.
Паровоз - слишком сложно.
Твоим буду любоваться.
Михаил, DCC

Оффлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 1992
  • Репутация: +164/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
Re: Строю Ов в Nке.
« Ответ #220 : 22 Марта 2020, 18:24:09 »
Подключил декодер и даже получилось все поместить под корпусом тендера.
В процессе сделал только одно фото, потом увлекся и забыл.

Размер разонатора динамика уменьшил по методу Михаила (Gematogen), чтобы он поместился в задней части тендера.




http://youtu.be/ehFLexXZfo0

В принципе - ездит, не клинит ничего пыхтит, уже хорошо. Из замечаний - на самом малом ходу токосъем, бывает, теряется. При заезде на радиус 249мм тендер, из-за близкого расположения с будкой паровоза, перекашивается, приподнимаются колеса и токосъем тоже пропадает.
Также модели противопоказаны даже минимальные подъемы - не осилит. Даже на небольшой неровности на стыки звеньев рельсов бывало застревала и начинала буксовать.
Тендер довольно тяжелый, для лучшего прижимания к рельсам и более устойчивого токосъема - сам паровоз может быть уже легче тендера, по этому тянет плохо. Сколько вагонов сможет утянуть - тоже вопрос.
Сцепное дышло, вместо того чтобы двигаться параллельно рельсам гуляет по диагонали, наверно из-за больших отверстий в нем. Не страшно, но такого быть по хорошему не должно.
Надо бы заменить ведущую колпару - остальные ровные, а эта сильно восьмерит.
Звук - поправить проект. Хотя бы подрегулировать уровни громкости для разных эффектов - а то шипит очень громко, а свистки тихие, хотелось бы наоборот.
« Последнее редактирование: 23 Марта 2020, 12:24:49 от Sormovo »
N СЖД III - IV

Оффлайн Ppav

  • Ветеран
  • *****
  • Сообщений: 2170
  • Репутация: +115/-0
  • Откуда: Москва
  • Имя: Петр
Re: Строю Ов в Nке.
« Ответ #221 : 22 Марта 2020, 18:43:40 »
Супер!!! ;D ;D ;D
Успешного завершения начатого..... :loco:
С Уважением,

SZD/RZD,  N scale (1/160) only!

Оффлайн HObbyTT-N

  • Ветеран
  • *****
  • Сообщений: 1526
  • Репутация: +34/-1
  • N--Die ideale spur!
  • Откуда: Севастополь
  • Имя: Андрей.
Re: Строю Ов в Nке.
« Ответ #222 : 22 Марта 2020, 19:18:41 »
Жень,а звуковой проект откуда? У "овечки" паровая машина изначально--компаунд,двойного  расширения! Как это соответствует звуку? Или ты не заморачивался?

Оффлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 1992
  • Репутация: +164/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
Re: Строю Ов в Nке.
« Ответ #223 : 22 Марта 2020, 19:32:13 »
Звуковой проект от Моделдепо, специально для Ов. Я так думаю, с 324го записывали. На сайте есть сэмпл для прослушивания. Самый первый в списке
http://www.modelldepo.ru/dcc/index.php?current_folder=11
« Последнее редактирование: 22 Марта 2020, 20:21:23 от Sormovo »
N СЖД III - IV

Оффлайн Lem

  • Ветеран
  • *****
  • Сообщений: 958
  • Репутация: +66/-0
  • Откуда: Санкт-Петербург
  • Имя: Станислав
Re: Строю Ов в Nке.
« Ответ #224 : 22 Марта 2020, 20:22:11 »
Круто! И смотрится здорово, и звук, конечно, добавляет! Только я бы общий уровень громкости настройками декодера пониже сделал..
