Сами стойки поднимают на 50 мм.
Ага. Спасибо!
Вот смотрю

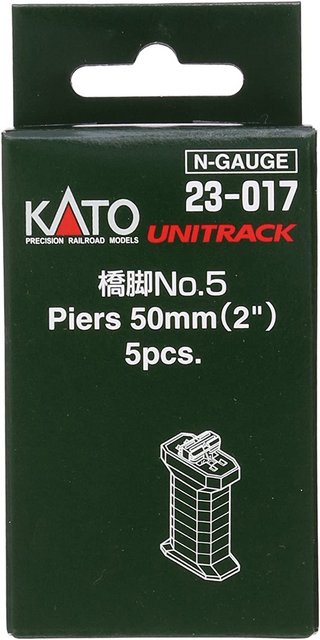

Unitrack VIaduct Piers.
Есть 50 мм. Ок. Это 2 дюйма, кто-бы мог подумать)))
И так как есть наборы с постепенным ростом опор, то они начинаются от 15 мм.
Получается, 65 мм от поверхности стола до угр
Спасибо! Почти попали!
Похоже, что 60+7,2!!!
Чтобы это найти давал запрос Гуглу на японском))))
Обнаружил, вот
отсюда цитата (смотрится только в "TorBrowser").
Правильная настройка стандартного уклона для Unitrack2023/01/19Стандартный уклон KATO Unitrack составляет 4% (= 40‰). Однако, если он сделан по инструкции, может быть уклон 4% и более или место, где натирает живот.
Поэтому в этом разделе мы рассмотрим, как правильно создать стандартный сорт Unitrack вместе со структурой и стандартами Unitrack.
Эстакада Unitrack состоит из четырех вышеперечисленных частей (эстакады, S-образного соединения, опоры подвесного троса и опоры моста). Кстати, опора контактной сети является вспомогательной деталью, поэтому ее можно не ставить.
На приподнятых путях рельсы на 10 мм выше, чем на обычных путях. Надземные пути и опоры соединены S-соединителями, которые поднимают высоту на 2 мм, поэтому пути располагаются в месте, которое на 12 мм выше высоты опор.
![](https://i.postimg.cc/Mp0SHMnp/viaduct-piers.png)
Высота h каждой градиентной опоры и высота дорожки H в этом состоянии следующие:
![](https://i.postimg.cc/MKFc5L5Q/2a5a4d31-s.jpg)
В случае опоры виадука № 5, являющейся самой высокой точкой, высота опоры составляет 48 мм, а путь расположен на высоте 60 мм над землей. Другими словами, окончательно необходимо поднять гусеницу на высоту 60 мм над землей.
![](https://i.postimg.cc/rwR9Nx1q/0707d087-s.jpg)
Стандартный уровень Unitrack составляет 4% (= 40‰). Именно такой уклон можно получить при использовании прямой трассы длиной 248 мм для одного пролета базового комплекта опоры откоса (23-015/048).
Конечно, уклон будет меняться в зависимости от длины используемой трассы.
Ну и далее там расписано как строить уклоны разным рельсовым материалом.

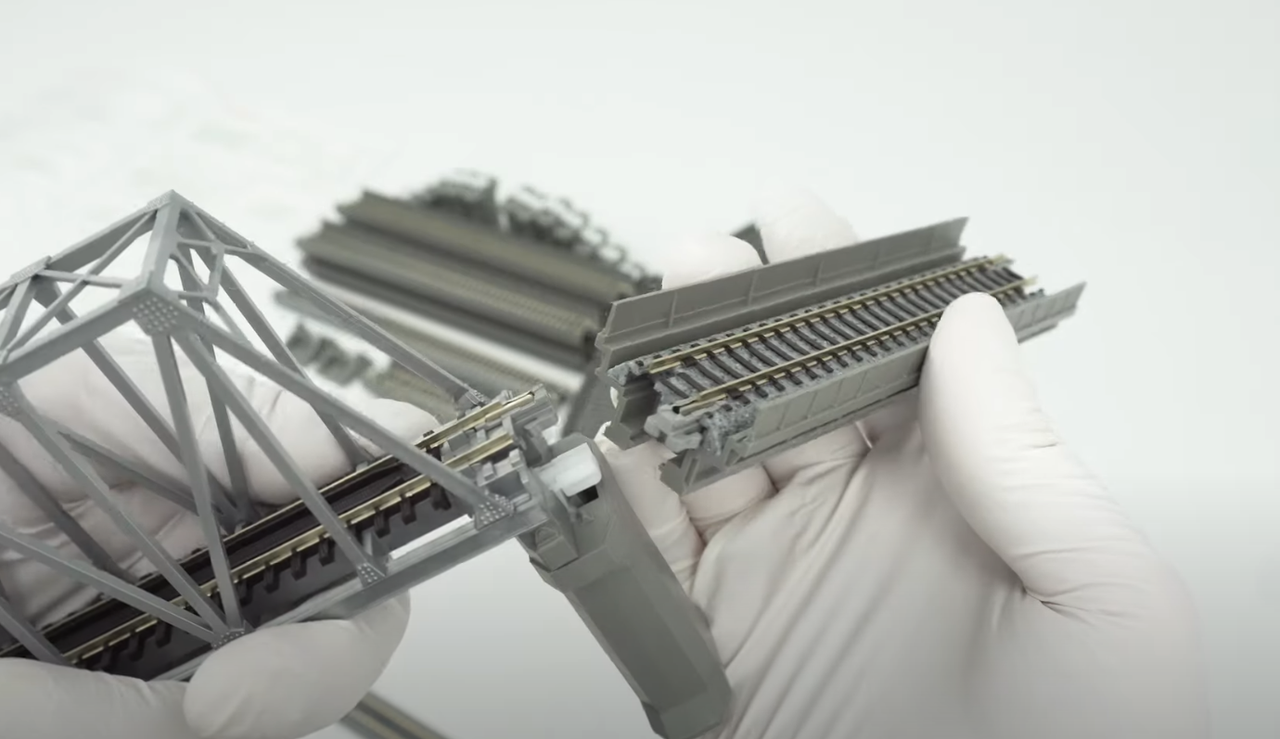

И вот, коллега показывает подробно как там всё устроено и что там за 2 мм.
