Декодеры для нашего типоразмера

[Kr]

А можно ссылку на керамику 1206
Которая 47 мкф ?

[qvan22]

А можно ссылку на керамику 1206
Которая 47 мкф ?

Например

[Kr]

Спасибо.
Но такие я бы не рискнул применять
И другим бы не советовал.

[ailcat]

меня терзают смутные сомнения... если керама биполярная ни чем не хуже электролитов, нафига тогда во всякие блоки питания электролиты ставят, а не керамику? а нафига танталы выпускают? керама в разы же дешевле. на лохов рассчитано?

1) электролиты дешевле, причем в разы, в расчете на микрофарад. Импульсные перенапряжения для них относительно безопасны (если не наступило разрушение диэлектрика от локального перегрева, естественно), но с ростом частоты резко растут и утечи (и, соответственно, нагрев и риск теплового пробоя с сопутствующим "взрывом").
2) танталы, благодаря низким утечкам в диэлектрике, умеют работать на высоких частотах. Но очень боятся даже незначительных перенапряжений (локальный пробой диэлектрика слишком быстро распространяется на всю его площадь, приводя к тепловому пробою)
3) керамика занимает среднее положение и по цене, и по способности работать на высоких частотах, и по живучести...

[RADIST]

А можно ссылку на керамику 1206
Которая 47 мкф ?

Например

 А в характеристиках товара ёмкость уже в pF.... Упс...
Касательно живучести керамики... По роду деятельности занимаюсь ремонтом мобильной электроники. В устройствах компании Apple очень частая неисправность - пробой керамического конденсатора в цепях питания. Керамика там стоит на 6V, а напряжение на ней максимум 4,2V при полностью заряженном аккуме и пробои очень частые.

[Kr]

А что, есть печальная практика ?
Я закупил 1206 , буду из них сборку делать, посмотрим...

[/quote]
Да есть не большая но практика
1. Крайне не стабильные параметры.
Из одной партии часть емкостей пробило при номинальном напряжении.
При тесте. А часть работала нормально.
Емкость очень сильно гуляла при изменении температуры.
( попробуйте подключить конденсатор к прибору. И поднесите на расстояние 1см паяльник. )
Думаю будет удивление.
2. Еще рекомендую посмотреть у всемирно известных производителей конденсаторов
Номиналы и их размеры.
Я с этим столкнулся когда танталы искал.
У китайцев есть гораздо большие номиналы. В этом же типоразмере. Чем у известных производителей.
Маркировка отсутсвует.
Но как ни странно при тесте эти танталы и емкость имели заявленную. И при превышении на 10% напряжения питания. Не грелись и работали. Как надо.
( если что то тестил и от блока питанияи в реальной работе ( на ходовке катал))

В общем если брать такие конденсаторы. То с хорошим запасом по напряжению.
И после теста

На свой страх и риск

[qvan22]

ну не поверю я , что не найдется место впихнуть пару, да даже одни танталик...

В некоторых моделях, все же, приходится вырезать нишу в грузе или плате дремелем.
Например в электровозах, где токосьем с пантографов, "съедает" внутренне пространство...

Спойлер (кликните для показа/скрытия)

[t2029]

той же емкости

Не факт, что той же. Кондюки китайские небось...

[Sormovo]

Приехал ко мне декодер laisdcc,  самый маленький из линейки, Nem651 laisdcc-z2 860010.
Размер действительно заметно меньше декодера от модельдепо.

PCBA Dimensions   13.3mm x 7.3mm x 3.8mm
Хотелось бы его использовать в минимоделях (той же Дгку).
Но  вот что насторпживает:
Maximum Track Power   16V
Вроде на маусах напряжение выше,  до 18В?
Есть у кого опыт использования этих декодеров?

[qvan22]

Но  вот что насторпживает:
Maximum Track Power   16V

Спойлер (кликните для показа/скрытия)

Пролистал мануал для этих декодеров и ничего про напряжение ненашел.

Но строчка "Maximum Track Power:16V" есть даже в описании товара для h0 декодеров, и не одной жалобы на сгоревший декодер...
Может менеджер халтурно заполнил шапку описания товара?
На алиэкспрессе это не редкость...

P.S. У меня есть один декодер, правда на рельсах 13-14 вольт...

[Gematogen]

Maximum Track Power   16V

Вроде читал, что это американский стандарт.

не одной жалобы на сгоревший декодер...

И жалобы были. Зависит от конкретных использованных деталек.
У меня, правда, дигитраксовский работает. Но наверное менять его надо. Без BEMF нет малого хода.

Вроде на маусах напряжение выше,  до 18В?

На маусах питание 18 В. Значит на рельсах примерно 16,6 - 16,8.

[Сергеевич]

Maximum Track Power   16V

Вроде читал, что это американский стандарт.

На маусах питание 18 В. Значит на рельсах примерно 16,6 - 16,8.

от штатного БП, на старом бустере 10764 или от белого z21,  именно так: сколько входное напряжение минус 1-2 вольта, на выходе, черная Z21 умеет программно менять напряжение на выходе до 5 вольт.
 Но кто мешает подключить  БП с меньшим напряжением например 9-12 вольт на выходе ? 10764 заводится от 4-5 вольт, z21 от 6-7  примерно.
Стандарт вот http://img-fotki.yandex.ru/get/8/20597181.3a/0_ca5ed_66715b1b_orig
там указано максимум 24В должны выдерживать защита декодеров в эНке, и 27 для более крупных,  однако есть оговорка типичное напряжение всего 12 вольт.

[Sid1044]

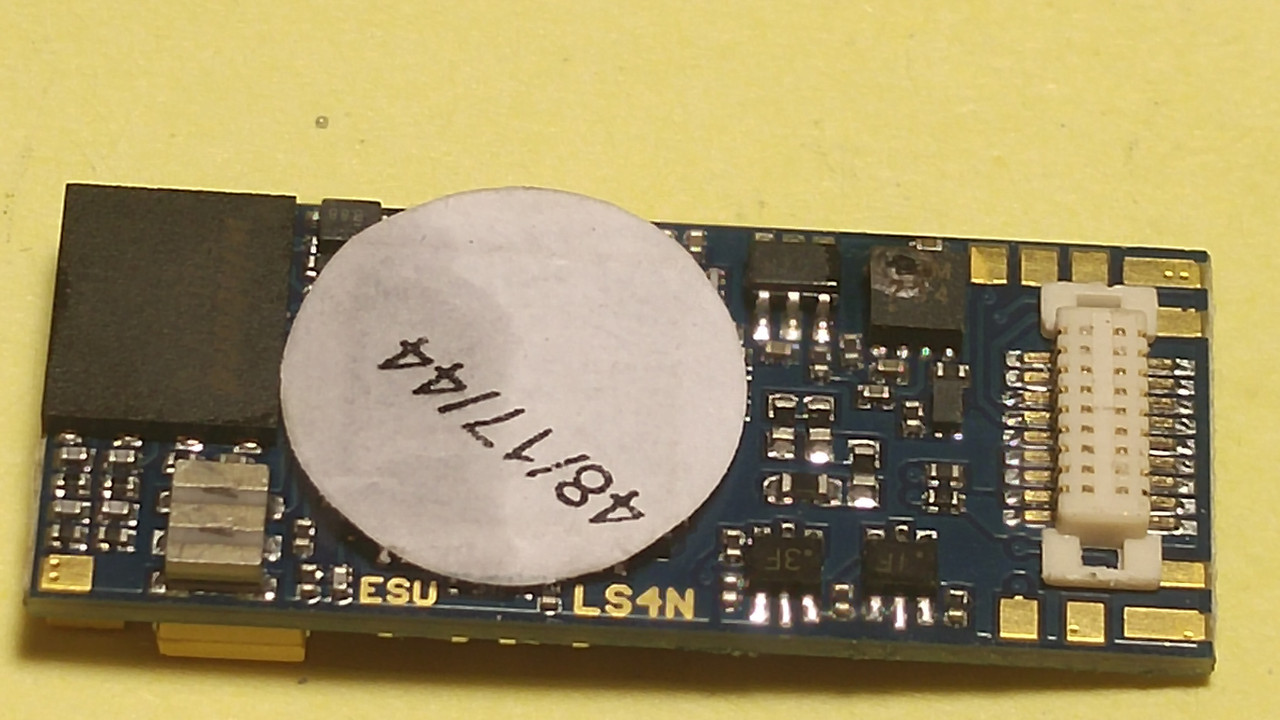

Стоит ли попытаться заменить микросхему?

[Gematogen]

Если это не контроллер с программой и ты знаешь, что за микруха, почему бы и нет?
Хуже не сделаешь.
Особенно если есть паяльная станция с феном.

[Sid1044]

Это усилитель, кмк, вывод звука на динамик.
Не знаю марку и тип, не гуглится, что-то, никак...
Коллеги, если кто узнал сборку, подскажите, что за микросхема?
