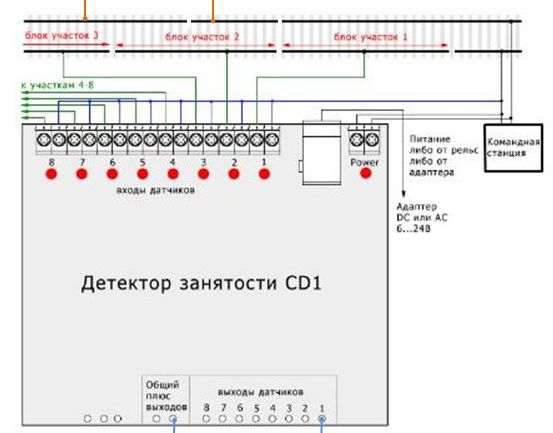

зачем питание на CD1, да еще с такой всеядностью. Напряжение на выходе равно поданному питанию или там 5В?
ну как же? схема справа от оптронов питается с рельс

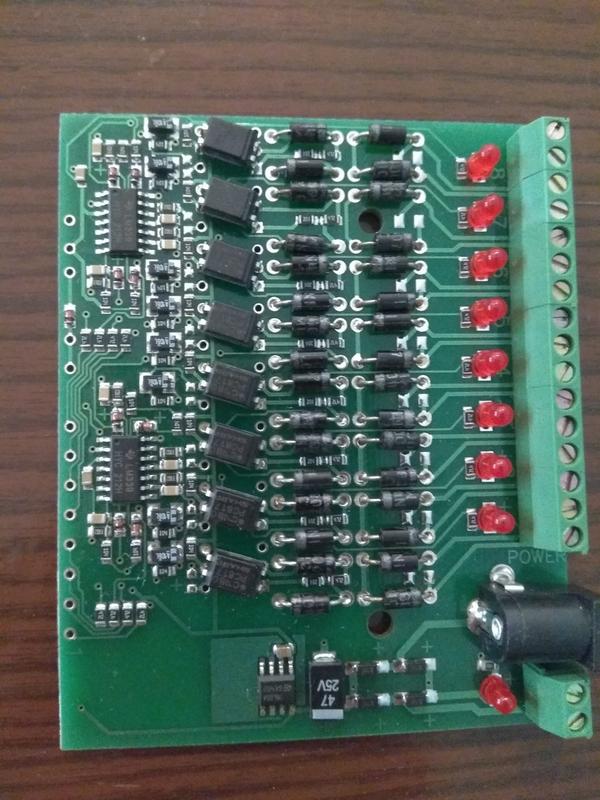

https://i.postimg.cc/PrFSMWfF/viber-image.jpgа всё что слева, требует отдельного питания.
не вижу, что там за стабилизатор, но вероятно на 5 вольт, так что на выходе они и есть, и точно не та напруга, что на рельсах, т.к. оптроны именно для этого предназначены.
Точнее там стоят два счетверённых компаратора LM339, которые 5 вольтами питаются. но выходы у них слабенькие по току.
всеядность это нормально , никогда ведь не знаешь, что на рельсах.
