Изоляторы. Травлёнка.

[Sandro]

Я практически уверен, что изолятор из пластин с полутравом можно собрать, но нельзя покрасить.

Почему?

[Gematogen]

Почему?

Насколько я понял, планируется в том числе соединять два диска с полутравами. Зазор будет 0,1 мм.
У меня опыт в покраске небольшой, но, я подозреваю, краска просто за счёт поверхностного натяжения его заполнит.

[Dmitry206]

Покрасить можно все что угодно, и травленые изоляторы тоже. Но плавенее от краски они не станут, если опять же не заливать их толстенным слоем краски для стен.
Даже наоборот, под крской сразу станут видны все недочеты, в том числе  плохо обработанные следы соединения кружочков с пластиной)

[t2029]

Я думаю что недочеты печати будут видны не меньше. Даже после заблюривания в растворителе
... и добавил:

краска просто за счёт поверхностного натяжения его заполнит.

На спиртяжке, ацетоне что-нибудь, не? Пробовать надо

[t2029]

максимальную длину изолятора

Длиннее РВЭ ничего нет, 800 мм. Но его можно и на проволочке собрать.
КМК наиболее ходовой размер - 400 мм, на него и надо ориентироваться.

Для ЧС4:
Опорный изолятор под пантограф: 5x1.6 + 6x1.2 - 8 комплектов
Блок разъединителей, опоры ГВ - 6x1.2 + 7x1 - 5 комплектов
Опора высоковольтной камеры - 5x1.4 + 6x1.2 - 1 комплект
Высоковольтная камера - 7x1.6 + 6x1.2 + к ней еще колпак надо, тоже набирать из шайб? - 1 комплект
Нелинейный резистор (есть на некоторых версиях ГВ) - 2x1.4 + 5x1.2 + 4x1 + 2 шайбы 1 и 1.2 соединенные перемычкой - 1 комплект
Изолятор штока поршня пантографа (для ранних версий) - 7x1.2 + 8x1 - 2 комплекта
Разрядник РВЭ25 - 7x1.6 + 16x1.4 - 1 комплект
Разрядник неизвестного типа (или не разрядник) - 3x1.4 + 6x1.2 - 1 комплект + еще колпак надо
Опорный изолятор для шины: 5x1.4 + 6x1.2 - 4 комплекта
Чтобы достроить из этого ЭР9:
Опорные изоляторы: 6x1.4 + 6x1.2 - 8 комплектов
ИТОГО (но это не точно  ):
1 - 47
1.2 - 180
1.4 - 94
1.6 - 54
Монтажные полоски нужны для опорных изоляторов, КМК. Остальные можно на проволочках собрать.
И я думаю, что полутравы нафиг...

Не, все таки надо:
10 x 1.6 - 2 комплекта - на поздние ЧС4т надо 16

[t2029]

Еще:
У ЧС4т есть шестигранный (2шт), а у ЭР9 кольцевой дроссели. Может их тоже?

[Lem]

Еще:
У ЧС4т есть шестигранный (2шт), а у ЭР9 кольцевой дроссели. Может их тоже?

Да-да, дроссели Чс4Т очень нужны. Причем шестигранные, но совершенно несимметричной формы в плане. Скорее всего, для них тоже подошел бы наборный вариант (нижняя часть, середина, верхняя часть).

Сейчас как раз у меня вопрос - отрисовывать или нет в 3Д все это крышевое для Чс4Т, и если изоляторы, разрядники, разъединители и т. п. можно будет сделать из травленки, то он отпадет сам собой .

[Sandro]

Gematogen, Dmitry206,  Ребят, вы чем красите обычно? Вы чо? Ну да ладно ...

[Gematogen]

У ЧС4т есть шестигранный (2шт), а у ЭР9 кольцевой дроссели. Может их тоже?

Вот это вот и выделенное красным - нужен чертёж.

Диски с полутравом - нак какую глубину полутрав?

Я правильно понимаю, что ты возьмёшь 9 штук?

Да-да, дроссели Чс4Т очень нужны.

И Станислав - пару?

[t2029]

Причем шестигранные, но совершенно несимметричной формы в плане

А есть чертеж? Что-то по фоткам он совсем непонятной формы.

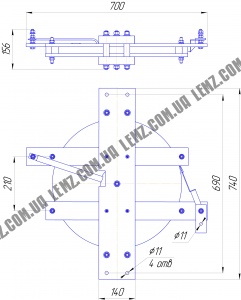

Дроссель Д51 (ВЛ60, ВЛ80):

ФС-3Б

[Gematogen]

Д51:
1 - диск
3 - крест
2 - кольцо?

ФС-3Б:
Снизу вверх: планка-диск-Н-планка?

Места может не хватить. Тогда комплектов будет меньше.
... и добавил:

Ребят, вы чем красите обычно?

Саш, это не ко мне

[t2029]

Соединитель для резистора

Диски с полутравом - нак какую глубину полутрав?

На половину

Я правильно понимаю, что ты возьмёшь 9 штук?

Легко!
... и добавил:

Д51:
1 - диск
3 - крест
2 - кольцо?

1 - планка
2 - кольцо
3 - крест

ФС-3Б:
Снизу вверх: планка-диск-Н-планка?

Да

... и добавил:

Места может не хватить. Тогда комплектов будет меньше.

Диски и нижние планки одинаковые можно. Или это с учетом?

[t2029]

Места может не хватить. Тогда комплектов будет меньше.

Можно еще за счет опорных ЭР9 урезать, их все равно парами брать.

[t2029]

На всякий случай фото главного выключателя и непонятного разрядника (коричневый справа от РВЭ). Украдено со scaletrainclub

Это ЧС4т, но в этом месте у них одинаковое оборудование с ЧС4.

[Lem]

И Станислав - пару?

Да, Михаил.
