Изоляторы. Травлёнка.

[t2029]

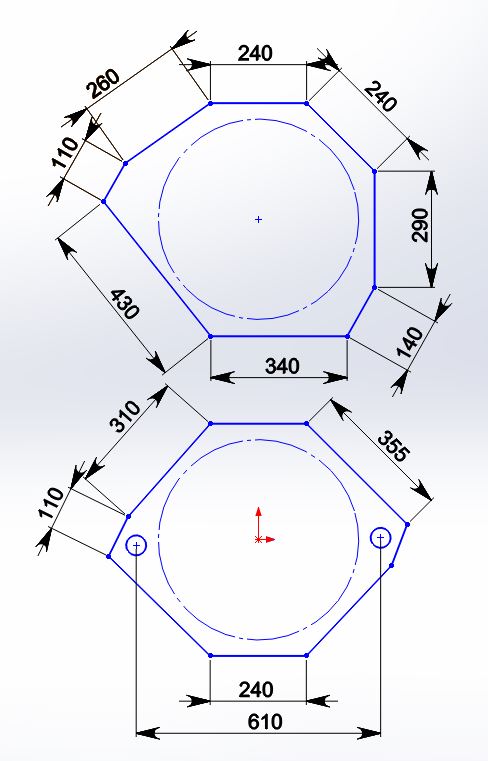

Дроссель ЧС4т я что-то пока не готов нарисовать
Вообще интересно конструктору в глаз посмотреть, чем такая форма обусловлена

[goodwin221]

 Или могу сделать 22 набора как сказал и остальное добить кольцами диаметром 0,9 мм с круглым отверстием 0,5 мм маленькими дисками (d1,2 мм). Из них можно будет на проволоке набрать более тонкие изоляторы.

Я бы взял 4 таких комплекта из 22 наборов, и кольцами диаметром 0,9 мм с круглым отверстием 0,5 мм и маленькими дисками (d1,2 мм).
Мне много надо.


[Lem]

Я уже несколько запутался, кто что может сделать - одно могу сказать, что надо делать из листа толщиной 0,2 мм - будет нормально выглядеть. Мне уже один раз натравили тарелок для Чс4Т, того, что пилил вручную, и сделали из листа 0,1 мм. Выглядело очень тонко и на масштабную высоту набранного изолятора выйти не удавалось, пришлось везде ставить сдвоенные кружки - большого и малого диаметров, только тогда стало выглядеть хорошо.

[t2029]

Михаил же вроде не против?

Тот набор, что я посчитал, по шайбам полностью покрывает потребность на один ЧС4, или ЧС4т, или секцию ВЛ80,  а два набора - на моторный и промежуточный ЭР9. Остальные вроде менее напряженные по потребности в изоляторах.
... и добавил:Тарелки планируются из 0,2.
Также из 0,2 с полутравом для "плотных" изоляторов,  на ЧС4т такие есть.

[t2029]

Спойлер (кликните для показа/скрытия)

В этот бы кит еще УКВ антенну включить. Вообще шикардос был бы...

[Gematogen]

В этот бы кит еще УКВ антенну включить.

Речь об этом?


Я к ней несколько раз подступался.
Гарантируемо собираемую конструкцию - фиг сделаешь.
Но попробовать можно. Если без гарантии собираемости.

Напомню: изначально предполагалось на спичечном коробке кружочков двух типов нарисовать, а не чертить неделю.

[t2029]

Я к ней несколько раз подступался.

Я тоже и у меня тоже не собирается ))

Напомню: изначально предполагалось на спичечном коробке кружочков двух типов нарисовать, а не чертить неделю.

Кружочки-кружочки. Ну и палочек еще немножко )))

[Lem]

В этот бы кит еще УКВ антенну включить.

В "Арт-модель" делают. 80 руб - штука (кит на одну антенну). Только ждать месяца 2-3 приходится.

[t2029]

В "Арт-модель" делают. 80 руб - штука (кит на одну антенну). Только ждать месяца 2-3 приходится.

А можно ссылку? Кит как выглядит? Есть фото?
... и добавил:А собираемость как?

[Gematogen]

В "Арт-модель" делают. 80 руб - штука (кит на одну антенну). Только ждать месяца 2-3 приходится.

Собирал? Успешно?
У них ажурно, но большой вопрос - как соберётся.
Есть у меня одна идея.
Если гарантия собираемости не требуется, я попробую.
И будет не так тонко как у Арт-модели.
... и добавил:

А можно ссылку? Кит как выглядит? Есть фото?

[t2029]

Это уменьшенное изображение. Оригинальный размер: 994x392.

Ну вот у меня такая же примерно по идеологии, потолще конечно... Но я не смог это собрать...

[Gematogen]

Кстати, какие у неё размеры?

[Gematogen]

d350х700?

[t2029]

Да

[t2029]

Похоже?



... и добавил:
