Электровоз ЧС4т теперь в пластике!

[Lem]

Вот с артикулом могут быть трудности - я не помню, была ли оригинальная коробка, когда покупал его на ебее...

[Sormovo]

Тогда нужен бортовой номер Е103с припиской и фото ходовки (как минимум снизу), для определения артикула.

[Lem]

Тогда нужен бортовой номер Е103с припиской и фото ходовки (как минимум снизу)

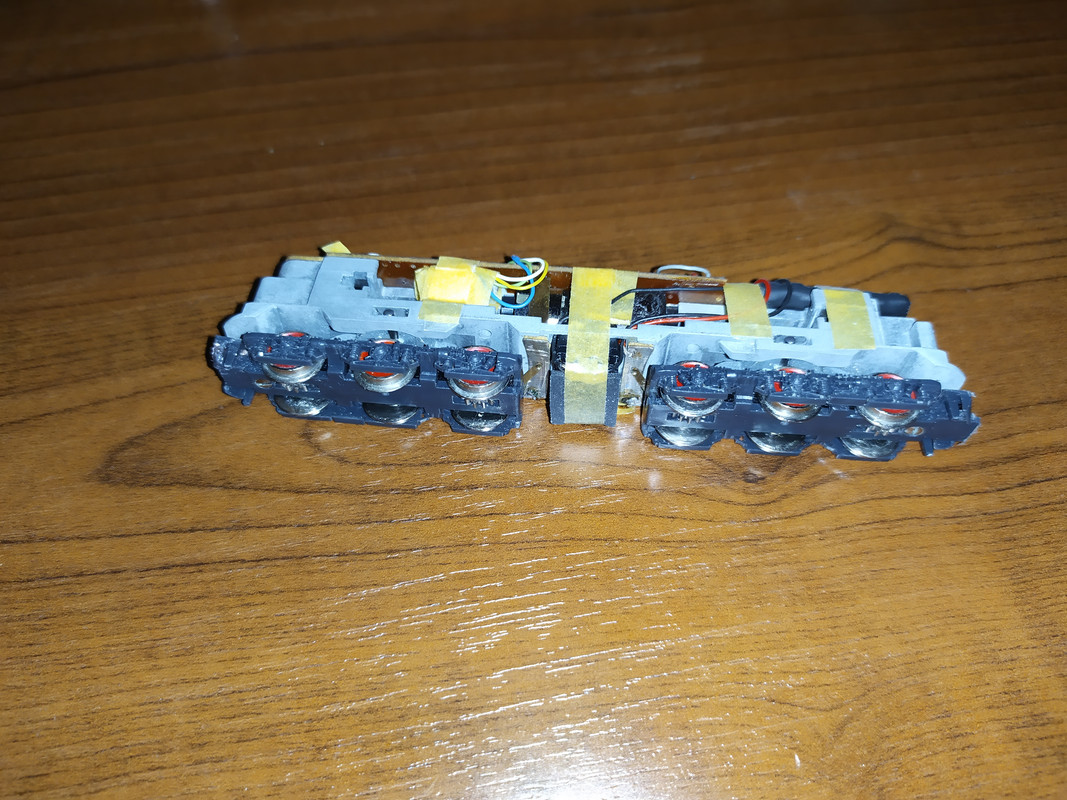

Вот что есть на текущий момент

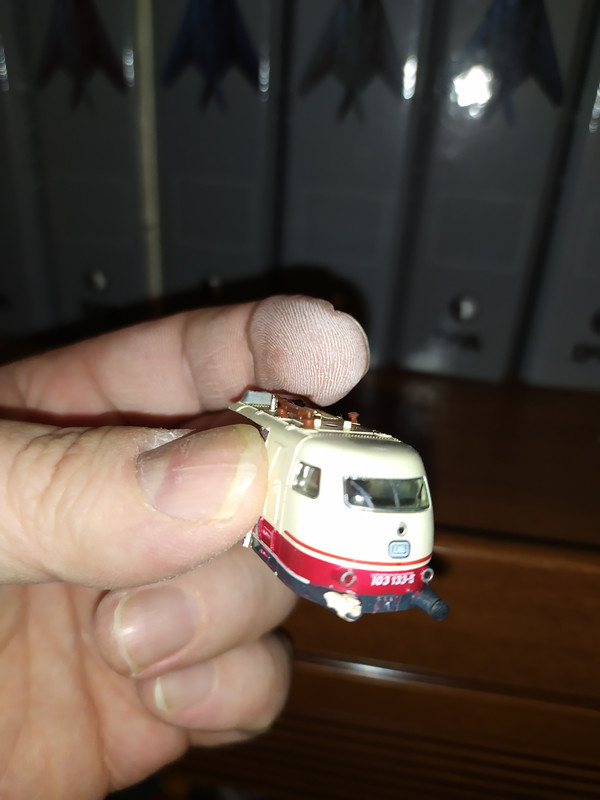

DB 103 133-5

[Sormovo]

Ясно. Какая-то древняя модель, из этих

[ailcat]

Sormovo
Ага, больше всего похож на 2057. Которых в приличном состоянии - очень хорошо поискать надо


Lem
Весьма неудачный выбор - вы умудрились спроектировать кузов на ходовку, снятую с производства больше 10 лет назад. Который без серьезных извращений не натянется на современную 16344 / 16342 или хотя бы доступную в неушатанном состоянии 12590...
Всё же для моделей, подготавливаемых под тиражирование, стоит выбирать шасси от новых (выпускаемых сейчас) моделей, а не смотреть только на низкую цену на E-bay...



P.S.
А нехило так современные BR103 стоят (300 евро с завода), и окромя Минитрикса и выбирать-то не из чего.

[Lem]

Весьма неудачный выбор - вы умудрились спроектировать кузов на ходовку, снятую с производства больше 10 лет назад. Который без серьезных извращений не натянется на современную 16344 / 16342 или хотя бы доступную в неушатанном состоянии 12590

Что сказать... Действительно, выбор определялся состоянием моего кошелька, да. Не считаю возможным для себя покупать для экспериментов ходовки по 200 ойро …. А на счет серьезных извращений... Я "умудрился" спроектировать корпус в масштабных (скажем, максимально приближенных) длине, высоте, ширине. Я не думаю, что современная ходовка Бр103 будет длиннее или шире.
Вот, к примеру, я недавно приобрел кит Чс2 от Руслана aka Dietmar, который рассчитывался под ходовку Ae 6/6. Не знаю на счет новых по цене 200 ойро и более, я купил себе аналоговый минитрикс за 80. Тем более, если ставить звуковой декодер от модельдепо. Для того, чтобы корпус "уселся" в масштабную высоту, все равно пришлось сточить напильником металл с торцов по пол- миллиметра, но мне это не кажется серьезными извращениями. Для меня пару раз "махнуть" напильником - не проблема
А на счет "ушатанности" - вот, честно, не понимаю, что там может ушататься, кроме щеток в двигателе. Подшипников качения там нет, сильно нагруженных подшипников скольжения - тоже. Конструкция механической части ходовой проста, как автомат Калашникова.
... и добавил:

Всё же для моделей, подготавливаемых под тиражирование, стоит выбирать шасси от новых (выпускаемых сейчас) моделей, а не смотреть только на низкую цену на E-bay...

Не проблема, главное, чтобы кто-нибудь предоставил такую для примерок

[ailcat]

Вот, к примеру, я недавно приобрел кит Чс2 от Руслана aka Dietmar. <...> Для того, чтобы корпус "уселся" в масштабную высоту, все равно пришлось сточить напильником металл с торцов по полмиллиметра, но мне это не кажется серьезными извращениями.

А я взял кузов Руслана и просто нащелкнул его на свежекупленную рекомендованную ходовку вместо родного. Разницу ощущаете?
Именно поэтому - для себя можно делать как удобно. Но если изначально хочется результат своих трудов "выпустить в мир" - все-таки надо ориентироваться на современные шасси (у нас у кого-то в клубе есть 12590. А может и 16344/16342 найдутся - думаю. с возможностью обмерить вопрос был бы решаем)...

P.S.
А пилить мне бы пришлось отдавать кому-то (и зрение уже не то, и руками после некоторых событий нереально делать тонкую работу). И потом еще колхозить крепления, чтобы и разобрать можно было, и вместе с тем он держался на шасси. Бред же ж!..

[Lem]

Разницу ощущаете?

Да, ощущаю. В 120 евро Думаю, что даже отдать кому-то подогнать в размер не стоило бы таких денег.
... и добавил:

с возможностью обмерить вопрос был бы решаем

К сожалению, мастер-модель сейчас не на руках - не помню внутреннего размера. Сделаем так. Как получу из литья тестовую отливку корпуса, озвучу внутренние размеры "скорлупы". Тогда каждый для себя сам решит, какую ходовку ему надо и стоит ли вообще заморачиваться с приобретением кита..

[t2029]

А насколько сильно отличаются ходовки BR103 Минитрикса разных поколений? И отличаются ли вообще?

[Lem]

А насколько сильно отличаются ходовки BR103 Минитрикса разных поколений? И отличаются ли вообще?

Ответ надо искать либо в инете, либо скажут владельцы новых или относительно новых моделей...
... и добавил:

не помню внутреннего размера

Во, взял размер из STL файла, по которому печатал мастер-модель - расстояние в длину по внутренним стенкам 112 мм (это у крыши, внизу по юбке 113,5 мм), в ширину по внутренним стенкам 16,6 мм. Высота от обреза юбки до внутренней поверхности крыши - 19,5 мм

[ailcat]

И отличаются ли вообще?

12 и 16 серии - отличаются упором на юбке и защелками (это визуально). Размеры не в курсе, но форма упора создала впечатление, что кузов с 16344 просто провалится на раме 12590

[Sormovo]

У меня есть ходовка от Minitrix 12890, более новая, чем у Станислава, как говорится dcc-ready.
После обрезки полукружьев ее размеры стали такими: длина - 103мм, ширина 17.1мм, высота от УГР 22мм (без декодера, выступающего выше платы еще на 2.5мм.
ПОлучается, как минимум по ширине эта ходовка не подойдет к киту Станислава.

[Lem]

как минимум по ширине эта ходовка не подойдет к киту Станислава

Возможно и так, но думаю, что наверняка есть возможность снять с боков по 0,3 - 0,4 мм безболезненно для механической и электрической части. Хотя, может и ошибаюсь. А по высоте та ходовка, что есть у меня, с примотанным декодером имеет высоту от УГР ~ 25 мм, и между декодером и крышей мастер-модели остается еще небольшой зазор.

[Дед пихто]

Долго:((

[Lem]

Долго:((

" - Быстро только кошки родятся..." (И. Ильф, Е. Петров "Двенадцать стульев")
