Электровоз ЧС4т теперь в пластике!

[Wooster]

Красавец!

[Vatato]

Красотаааааа....

[Lem]

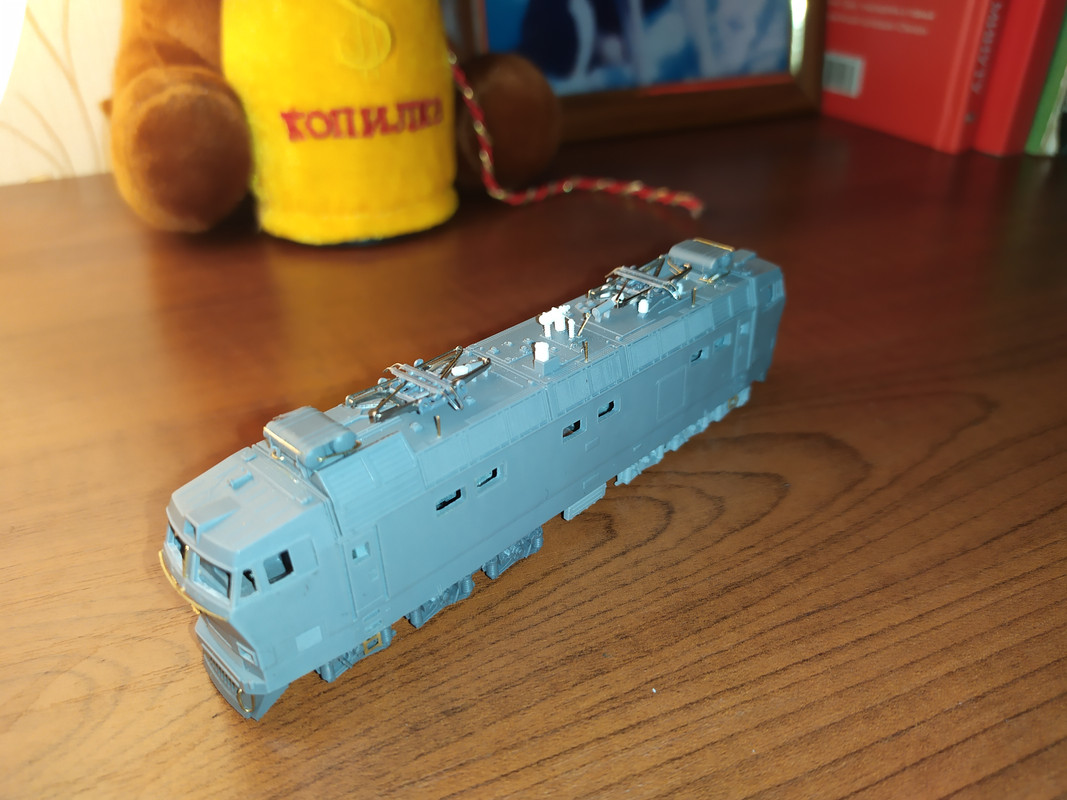

Ну вот, скажем Дмитрию Камушкину большое спасибо за прекрасные общие виды собранного и покрашенного корпуса и вернемся к процессу сборки. Прокладка патрубков радиатора и трубок слива конденсата под ресиверами.



А так же после установки ресиверов на штатное место добавляем воздушные магистрали к ним

[Lem]

Чуть не забыл, должен быть еще один патрубок, ведущий к перекрывному крану

[Lem]

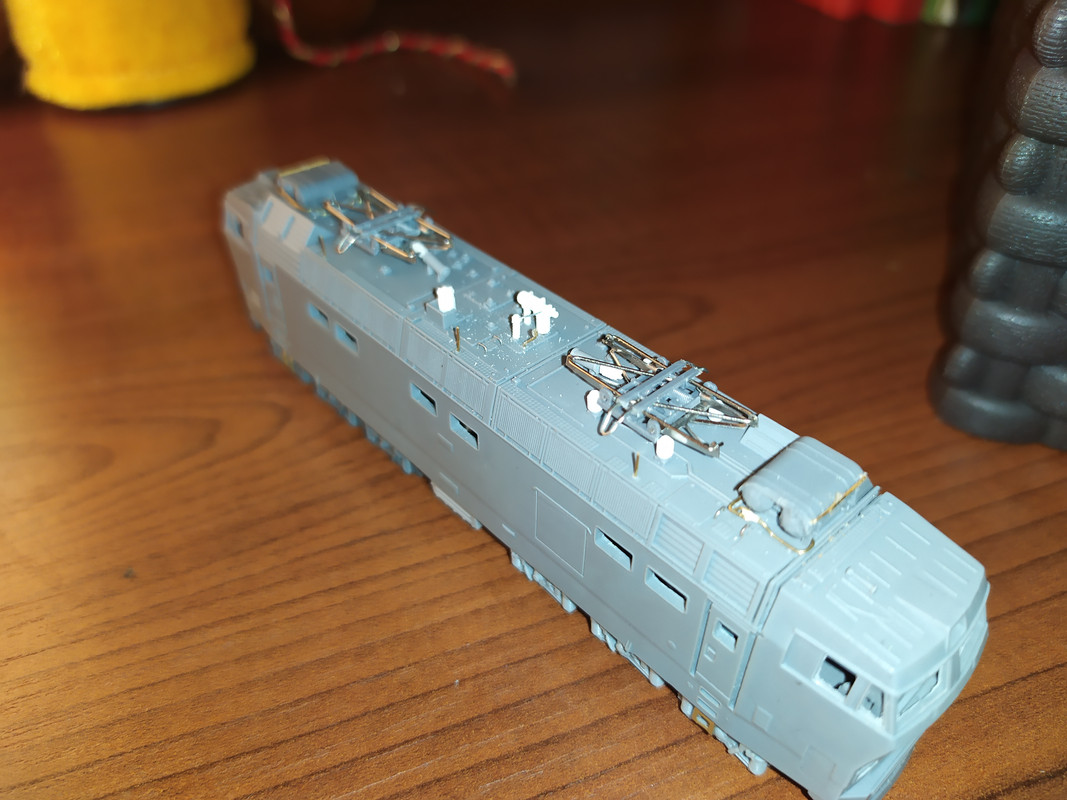

Подготовка изоляторов для пантографа. Надсверлил светлом 0,3 мм на глубину примерно 3/4 и вклеил проволоки как штифты. В крыше просверлил такие же отверстия на месте их установки.





Вместе с пантографом КАТО 11-404 (его штатные изоляторы аккуратно откусил щипцами)

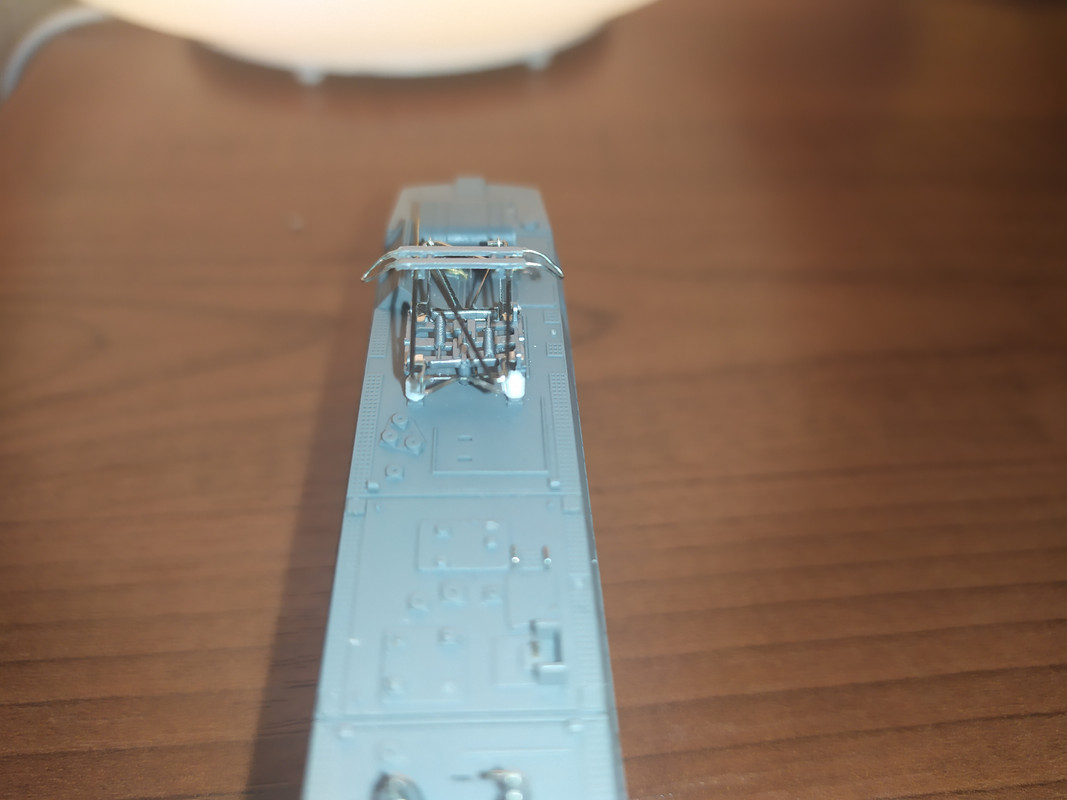

Еще примерил вместе с пневмоцилиндром. Чтобы изолятор цилиндра не мешал пантографу пришлось его практически за двинуть к цилиндру.

[КБВ]

Прекрасно получается. Стас каким образом планируется крепить токоведущую шину идущую по крышевым изоляторам и из чего планируешь её делать.

[Lem]

Борис, шину буду делать из проволоки 0,2 мм. Планирую крепить к изоляторам - сверлить в них сквозное отверстия, делать петельки из проволоки 0,15 и притягивать, выведя концы проволоки внутрь корпуса. А там - подклеить, как сверху на изолятор, так и проволоку изнутри корпуса.

[VeschiiOleg]

Борис, шину буду делать из проволоки 0,2 мм.

Тогда гибким 0,15-0,2мм соединить шину с пантографом и ввести внутрь корпуса на штатный переключатель ходовки)))) Будет действующий пантограф. Я так на ЧС2 сделал и на Вашем ЧС4 тоже сделаю)

[Lem]

Будет действующий пантограф.

В моем случае он по-любому не будет действующим, потому что пластиковые "лыжи"...

[VeschiiOleg]

Будет действующий пантограф.

В моем случае он по-любому не будет действующим, потому что пластиковые "лыжи"...

Да, жаль.... Тут все шансы сделать действующий... Хотя это перфекционизм ибо строить КС я не буду никогда

[Lem]

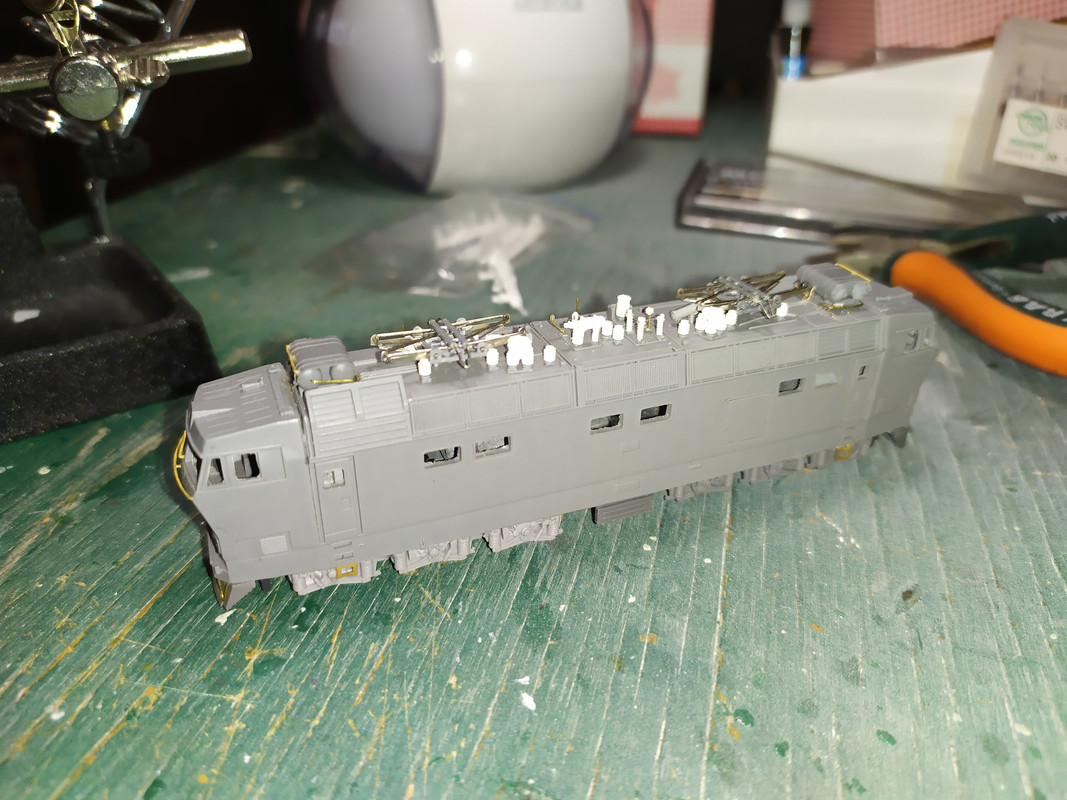

Продолжаем примерку крышевого оборудования. Что-то до покраски должно быть уже вклеено, что-то красится отдельно и вклеивается уже после покраски в заранее просверленные отверстия. (Напоминаю, я для всех выступающих элементов крышевого делаю проволочек штифты).

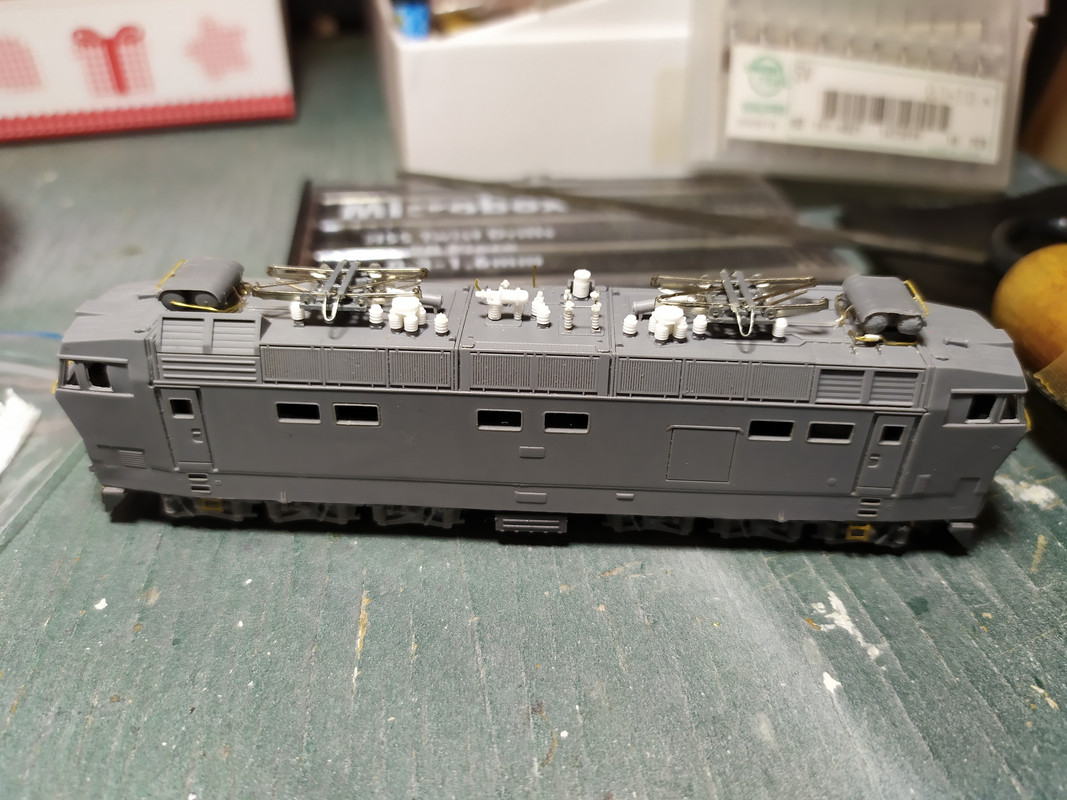

На фотках примерка главного выключателя с подвижным контактом. Рядом уже вклеен неподвижный контакт. Так же уже вклеены стойки тросовой антенны и скобы поруч ней у крышевых люков, а так же поручни на ресиверах...





Шарики контактных групп здесь сделаю капельками цианокрилата. На неподвижном контакте уже сделал, на ГВ - сделаю при монтаже после покраски корпуса.

[КБВ]

Получается ну очень здорово. Сколько терпенья здесь нужно .......

[Lem]

Ну и вторая группа подвижных  контактов, которая требует самой большой аккуратности...

[Lem]

Примерка катушек дросселей показала, что пантографы хоть и будут их касаться в сложенном состоянии, но данный факт не мешает их сложению...

[Dmitry206]

Станислав, а ходовая там есть? Можно на нее взглянуть?
