Электровоз ЧС4т теперь в пластике!

[Lem]

Дмитрий, фотки ходовки, которую я использовал, есть на страницах 8 и 13. Сейчас корпус установлен на эту ходовку, но с нее сейчас сняты мотор, грузы, остаток платы, декодер и динамик для удобства работы.

[Dmitry206]

Ага, спасибо!

[Lem]

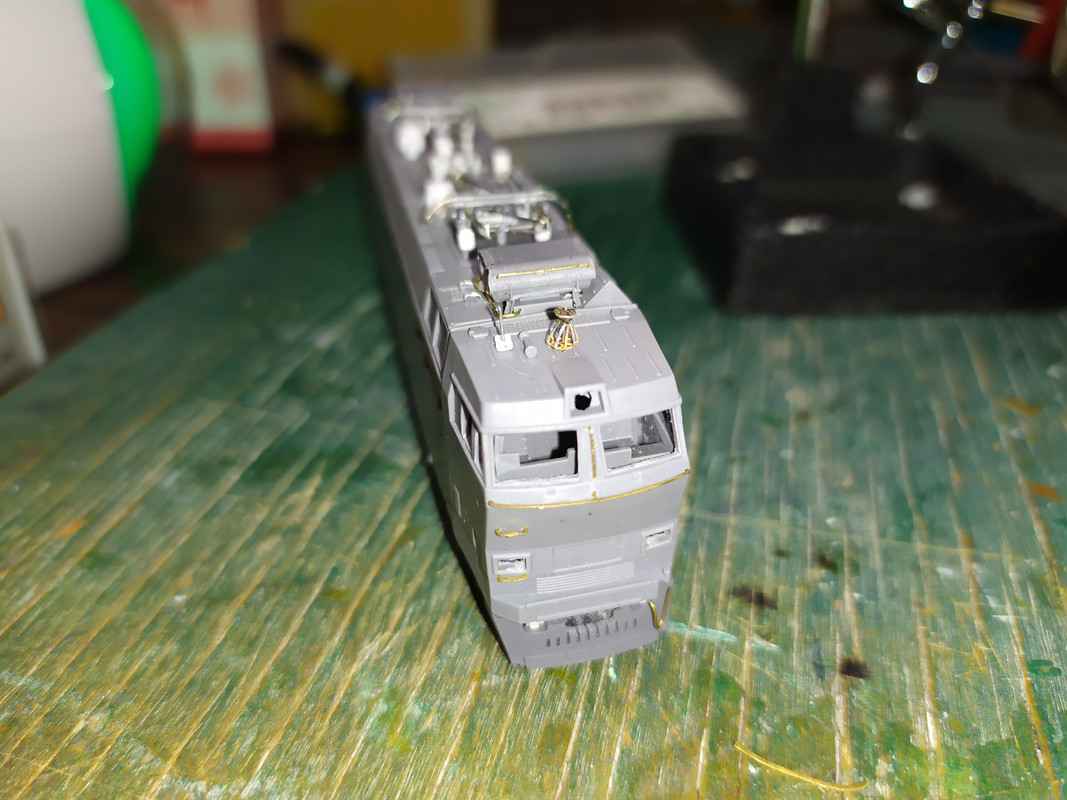

Попробовал спаять и поставить УКВ антенну Ал23 (т. н. "корзинку") от Михаила aka Gematogen.   Блин, кажись все-таки великовата будет...






А вот от " Артмодели", для этого "чеха" похоже в самый раз будет

[Gematogen]

Сравнима с высотой лобового стекла?
ЕМНИП, высота прототипа 620 мм?

[Lem]

Ну так то да, стало быть высота антенны должна быть порядка 4х мм над крышей.

[Gematogen]

Я говорил о самой антенне.
"Над крышей" здесь лишнее.

В целом, она смотрится тяжеловато по следующим причинам:
1 - элементы очевидно толще оригинала.
2 - элементы утолщались от оси в обе стороны, т.е. она чуть шире.

И есть подозрение, что эта антенна взята с общего листа с изоляторами, а не с отдельного набора?

[Lem]

Нет, она с отдельного набора. На счет "над крышей" признаю, наверняка высота должна быть чуть больше - т. е. высота самой антенны + высота основания, но не намного.

[Gematogen]

Вот характеристики антенны.
Получается, что 4мм антенна и около 0,6 мм - высота ножки между крышей и нижним диском.

[Lem]

В плане пайки у меня еще присутствует определенная "криворукость" и действительно, попытка сделать точную веретенообразную форму не совсем удалась, но думаю, что дальше будет получаться получше

[Gematogen]

попытка сделать точную веретенообразную форму не совсем удалась

Там форма задаётся усами.
Их просто надо аккуратно загнуть максимально близко к основанию. Внутрь вставляется кольцо с прорезями, загнутые усы должны войти в эти прорези.

[Lem]

Да это - то понятно было. В теории. На практике не все так гладко пошло.

[t2029]

ЕМНИП, высота прототипа 620 мм?

Высота оригинала 692.

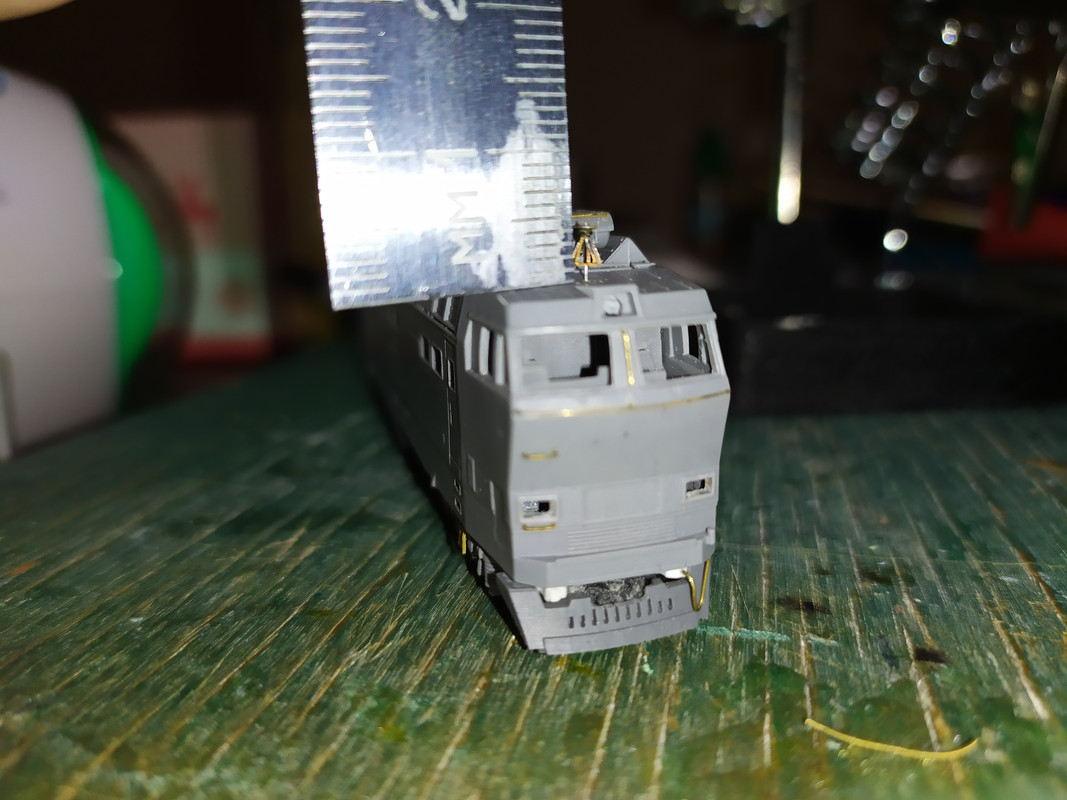

В сборе у меня получилась 4,95. Взял первую попавшуюся

[Gematogen]

Высота оригинала 692.
В сборе у меня получилась 4,95.

По памяти - я делал высоту 4 мм.
Сейчас долго искать.

Но я не собирал.
По идее - за счёт припуска на сгиб и толщины металла может набежать немного. Но не 1 мм.
Завтра попробую поискать.

[t2029]

Сгиб скорее уменьшает высоту, чем увеличивает

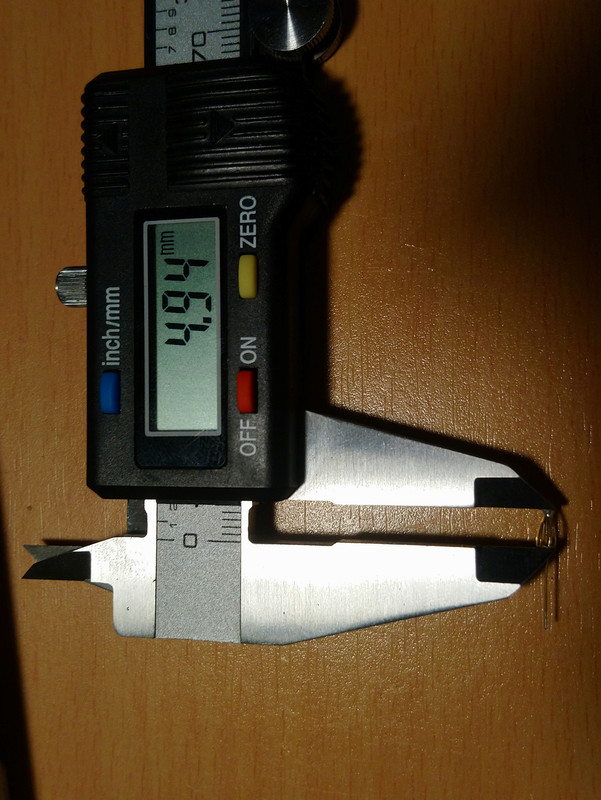

Померил еще один - 4,97

[Lem]

Если привязываться к размерам прототипа, можно принять следующее - высота самой корзинки должна быть около 4,3 мм, высота установки - примерно 0,6 мм. Итого, расстояние от поверхности крыши до края антенны должно быть порядка 4,9 - 5,0 мм...
