Здравствуйте, друзья по счастью!
Чтобы не плодить тем, думаю, что тут уместнее.
Спроектировал и нарезал T-Trak модуль такого вида о котором давно размышлял.
Fig.01^
Fig.02^
Рельсы пока не прикручивал. Вот такие базы под них предусмотрены. Базы выведены на отметку 70 мм, как в T-Trak.
Fig.03^
Fig.04^
Fig.05^
Также базы пока не приклеивал для фотосессии. Но после приклеивания предусмотрено выкручивание рельс снизу - есть ходы.
Fig.06^
Fig.07^
Вот так модуль выглядит снизу. Сразу кажется, что избыточно...
Fig.08^
Fig.09^
Fig.10^
...но дело в том, что модуль не нужно склеивать в монолит. Он разборный.
Можно открутить боковины, чтобы в процессе их не пачкать и чтобы упростить финализацию модуля. Винты M4 идут в специально предусмотренные закладные гайки. Через эти-же закладные можно прикрутить, например, временную крышку или купол или оргстекло для демонстрации.
Fig.11^
Со снятыми боковинами модуль будет иметь такой вид:
Fig.12^
Fig.13^
Следующий уровень разобранности - отделение базового уровня от стоек.
Fig.14^
Fig.15^
Стойки привинчиваются также винтами M4 можно отделить для экономии места при хранении.
Fig.16^
Fig.17^
Fig.18^
Пока стойки и боковины в сложенном виде занимают минимум места. Базовый модуль со специальной декоративной выставочной планкой, экспонируется на полке.
Fig.19^
Хотелось-бы закончить этот пост таким красивым кадром. Кое-что ещё докинул под
спойлер:
Некоторое сравнение - стойки имеют высоту 45 мм. А база, соответственно 25 мм, что в сумме составляет требуемые 70 мм.
Fig.20^

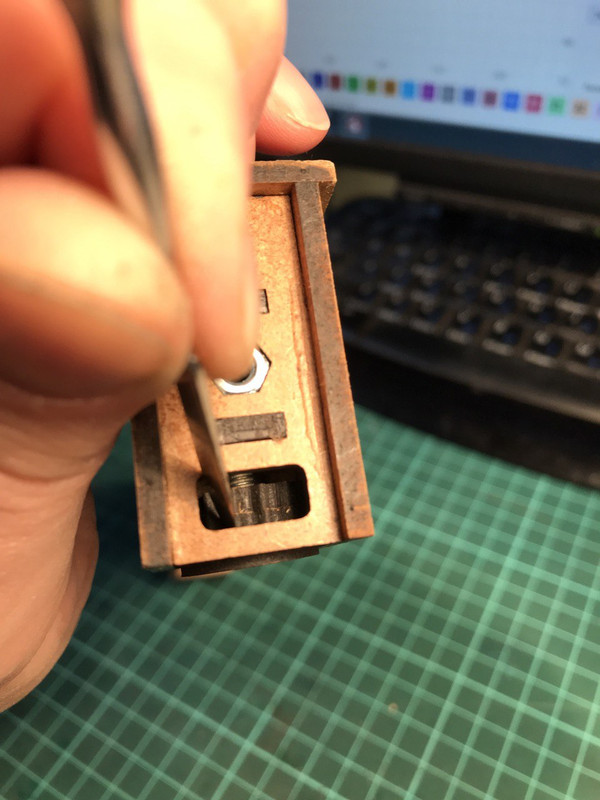

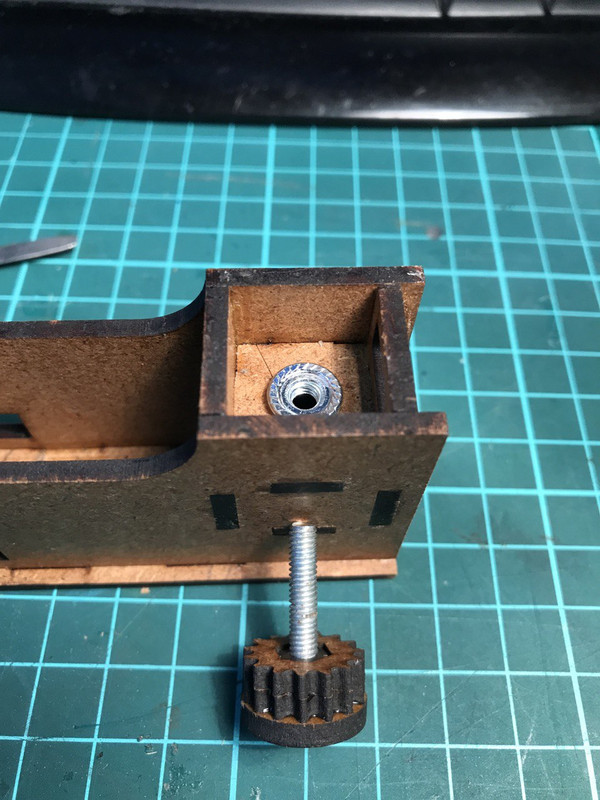

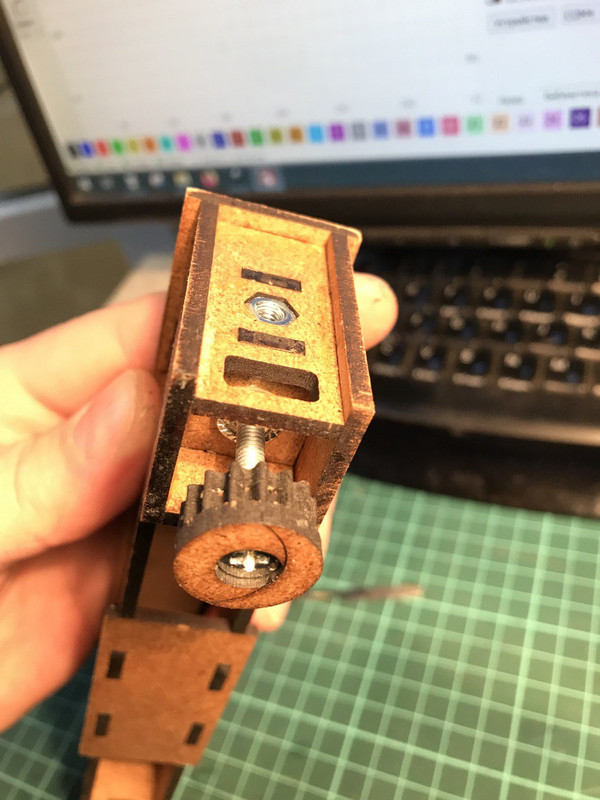

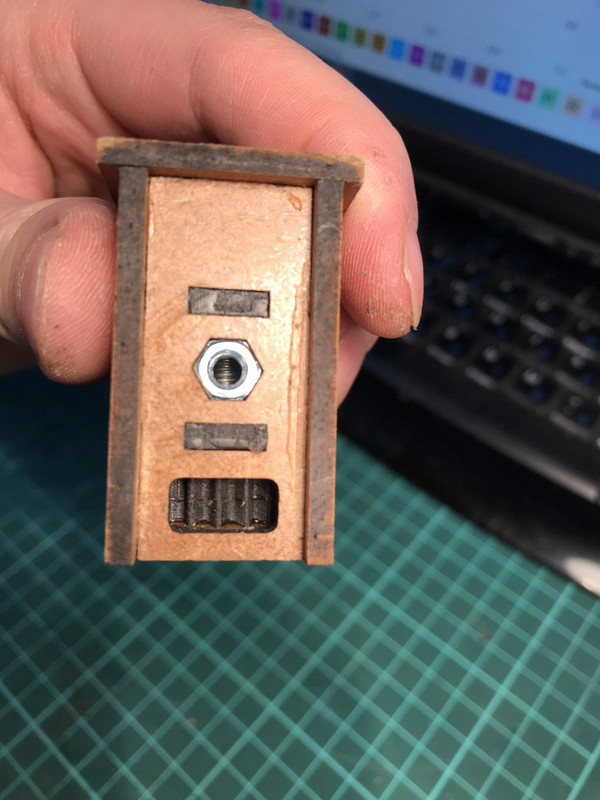

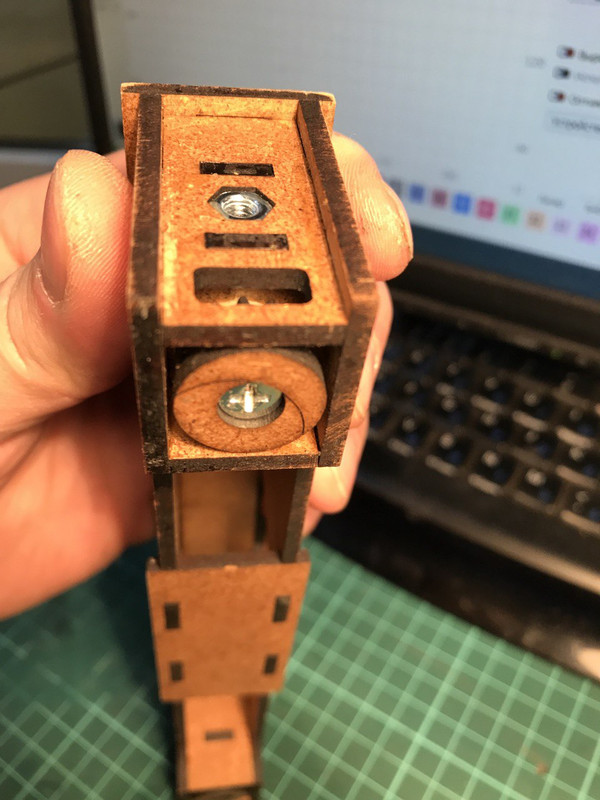

База стоит на сборных вклеиваемых стойках. Их можно вклеивать не все, если однопутка.
Fig.21^
Fig.22^

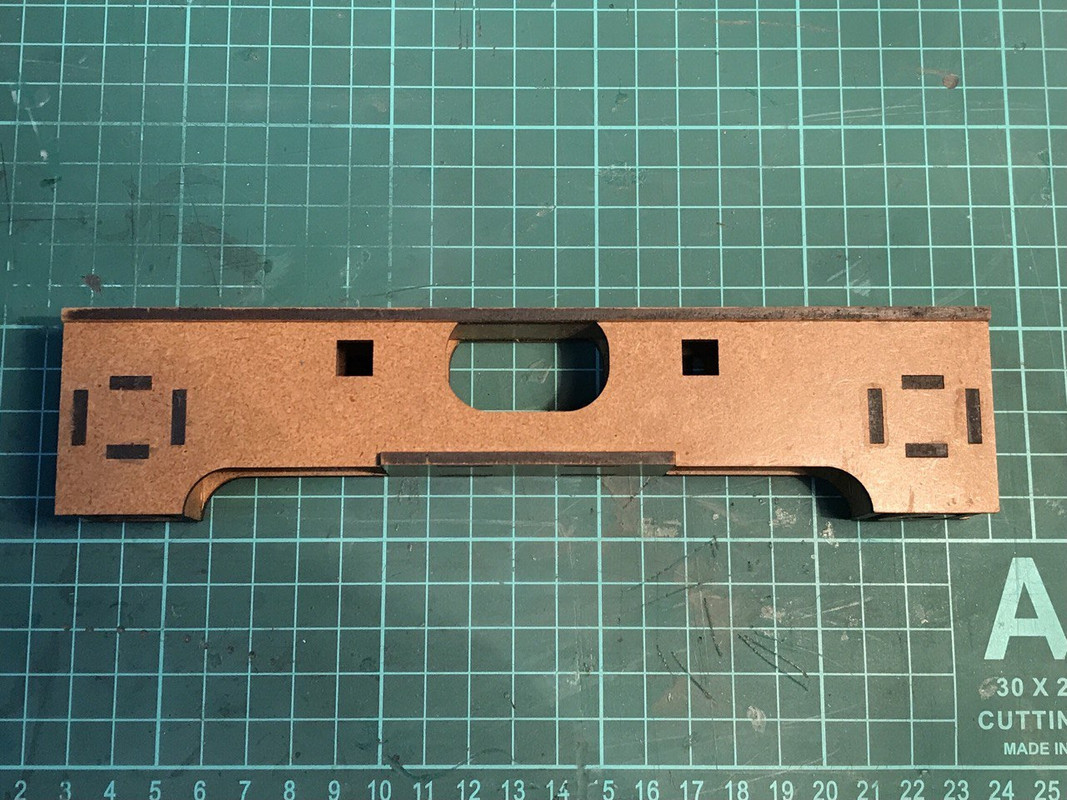

Часть окон, соответственно можно не выдавливать, а можно выдавленные вклеить.
Fig.23^
А можно для экспонирования сделать базы на разной высоте.
Fig.24^
Fig.25^
Комплект в предсобранном виде:
Fig.26^
В принципе, боковины могут любые, например, высокие задники с фото или LowRelief фонами.
Fig.27^
Кстати, для домашних покатушек достаточно прикрутить боковины. Модуль отлично стоит на боковинах.
Сейчас разрабатываю вырожденный случай модуля когда базовый слой толщиной 10 мм (сейчас это 14+1 мм). Будет стоять прямо на столе, а рельсовая база будет иметь высоту 60 мм чтобы использовать родные стойки KATO, о чём я писал в
этом посте про Diorama-Кёф.
Коммерческий проект будет анонсирован на ближайших покатушках (но не ранее чем через месяц). Нарабатываю решения. Уже две страницы исписал что нужно доработать...
