Nаши модули T-TRAK

[Alexandro]



Код: [Выделить]

Нарисуйте пож-та.
Извиняюсь за задержку - был занят весь день,пока нет возможности прислать фото,на словах имел в виду добавить изолированный рельс между съездами ( отклонениями ) обоих стрелок,длинной в самый длинный лок из вашей коллекции и изолировать этот участок на обоих рельсах с обоих сторон ( понятно что немного не ваш случай,больше гипотетический вариант реализации этого вопроса ).Режим slave - изолированный с обоих концов участок запитан только с одного или другого путя,независимой коммутации не имеет,именно это имелось в виду.


К теме глухих пересечений - на фото очень странный вариант использования,жизненные варианты были в журналах с планамиот Zeuke/BTTB для TT,и так же в MIBA spezial 67

[Dmitry206]

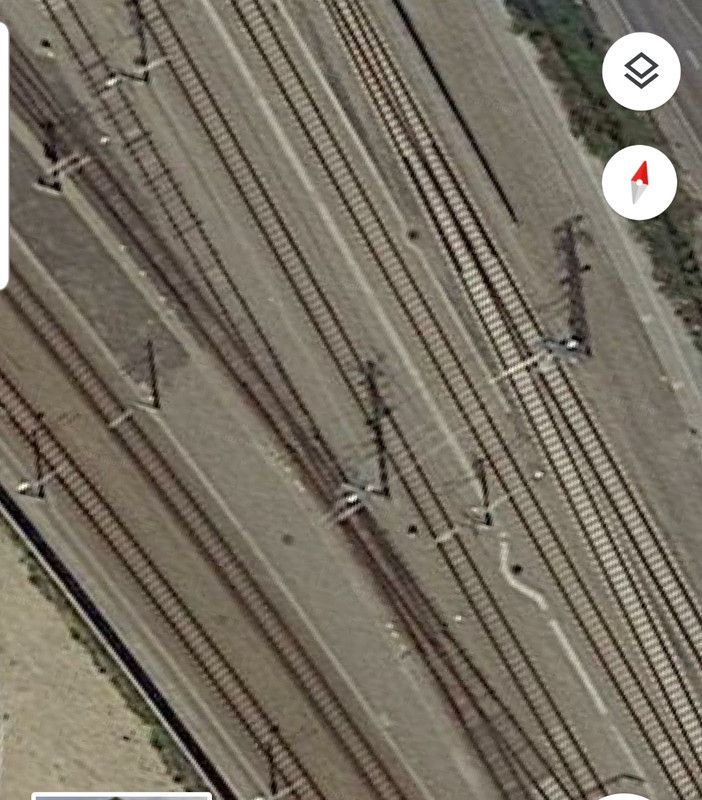

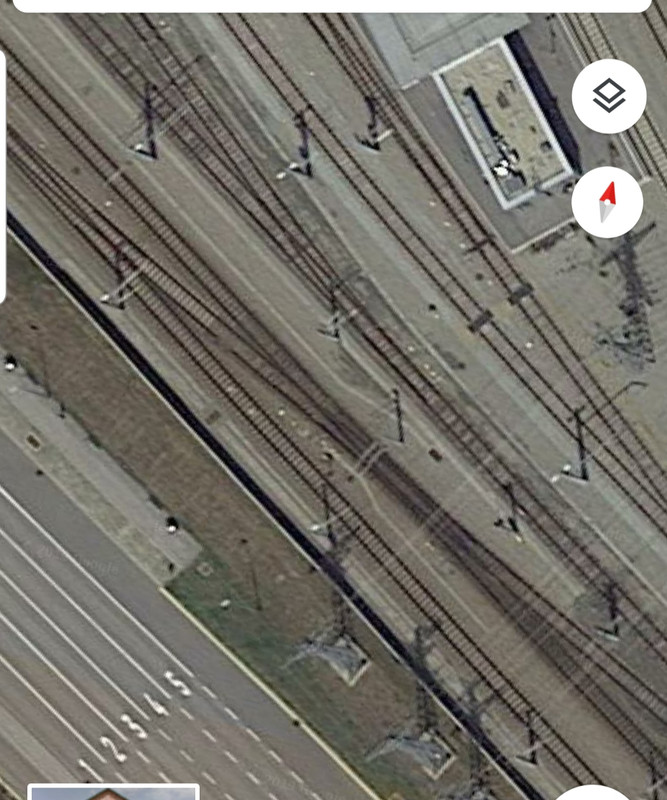

А вот тут интересно стрелки или пересечения?

[КБВ]

Да как мне кажется 100% 2 стрелки. Пересечения выглядят по другому и остряки не так расположены.

[Dmitry206]

Модуль со стрелками пока отложил, переосмысливаю. Решил развлечься  туннелем

[Gematogen]

Крышка съёмная будет?

[Dmitry206]

Да нет, вряд ли. Не такой уж длинный он

[капитан]

Дмитрий, а освещение туннеля предусмотрено? А имитация каменной кладку (видимой части туннеля)?

[Dmitry206]

Освещение не планировал, для этоготвсе жа надотвесь туннель как то отделать. А видимую часть конечно предполагаю оформить

[Gematogen]

Дмитрий, а освещение туннеля предусмотрено?

А разве это практиковалось?

[Dmitry206]

Фиг знает, я только по автомобильным туннелям ездил))

[Dmitry206]

А какие разъемы кстати должны быть? Для питания.

в стандарте электрическая часть расписана достаточно хорошо. на форуме обсуждалась вот тут например

Цитировать

    Распиновка шины на 10-контактном коннекторе (цвет проводов является только рекомендацией):

    1 внешний рельс I-го главного пути (синий)
    2 внешний рельс II-го главного пути (синий)
    3 постоянное напряжение - +12В (жёлтый)
    4 аксессуарный сигнал DCC - сигнал (зелёный)
    5 переменное напряжение - ~16В (коричневый)
    6 внутренний рельс I-го главного пути (белый)
    7 внутренний рельс II-го главного пути (белый)
    8 постоянное напряжение - 0 (чёрный)
    9 аксессуарный сигнал DCC - GND (чёрный)
    10 переменное напряжение - ~16В (коричневый)

на сайте http://ttrak.ru/ указаны и тип разъема с картинками



А я правильно понимаю, что нумерация проводов соответсвует номерам на картинке с разъемами? Т.е 1-5 нижний ряд, 5-6 верхний?

[donpedro]

да, все верно

[Dmitry206]

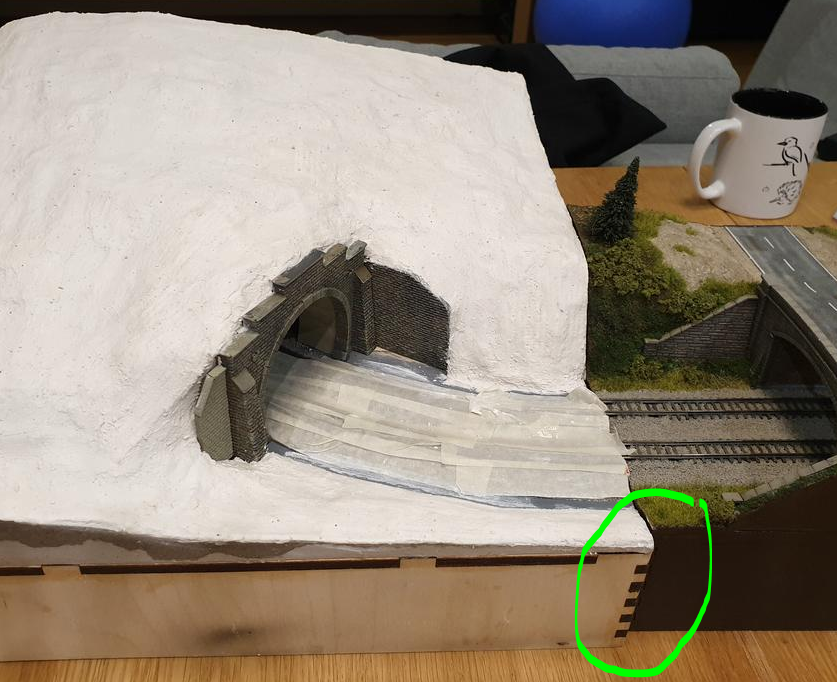

Немного продвинулся сегодня

[Knallfrosch]

Круто! А вот это смещение разве должно быть?



[Dmitry206]

Да неет,  это они просто стоят не ровно, они же не закреплены. Я и с рельс клипсы снял, чтобы прще было приложить и проверить насколько профиль рельефа совпадает
