Nаши модули T-TRAK
« Ответ #165 : 14 Июля 2019, 23:14:20 »
Эксперементирую со стрелками типа electrofrog от peco. Для использования с цифрой требуется доработка, немножко мазохизм, но обещают, что даже самые короткие двухосные локомотивы будут проходить их без проблем. У этой стрелке не идеально сделал пропил и никак не мог припаять проводки, на второй все получилось лучше. Надо еще две.
И приводы Seep от  Gaugemaster. Надеюсь, что смогу с ними использовать свои декодеры для соленоидных приводов и что они на них потребуется меньше мощности, чес для peco



Оффлайн Сергеевич

  • Ветеран
  • *****
  • Сообщений: 1440
  • Репутация: +135/-34
  • мӧҗҥҩ ҧрѻҫҭҩ мӥҫҭҿӄѣ Ӥ.Ҟ.Ҫ.
  • Откуда: 13 верста У.Г.Җ.Д.
  • Имя: Ҝѻӊҫҭѩңҭӥԋъ
Nаши модули T-TRAK
« Ответ #166 : 15 Июля 2019, 20:35:53 »
требуется доработка, немножко мазохизм, но обещают, что даже самые короткие двухосные локомотивы будут проходить их без проблем. У этой стрелке не идеально сделал пропил и никак не мог припаять проводки, на второй все получилось лучше. Надо еще две.
в таком варианте гарантировано питание на остряках, тк контакт не плавающий. А вот на крестовину в любом случае придется подавать "полярное" питание через переключатель. Иначе "мертвая" зона больше, чем база двухосного лока.

HOe.N.Z? . .  G.Oe.HO! ПолHOля , эNка и кое-что ещё.  Люблю У.Г.Ж.Д. особенно 13 версту и вообще 1 эпоху.
https://mynickname.com/id834180
https://mynickname.com/id1361505

Оффлайн Dmitry206

  • Ветеран
  • *****
  • Сообщений: 1947
  • Репутация: +128/-0
  • Откуда: Москва
  • Имя: Дмитрий
Nаши модули T-TRAK
« Ответ #167 : 16 Июля 2019, 10:07:58 »
Да, обязательно. Переключатели будут

Оффлайн Dmitry206

  • Ветеран
  • *****
  • Сообщений: 1947
  • Репутация: +128/-0
  • Откуда: Москва
  • Имя: Дмитрий
Nаши модули T-TRAK
« Ответ #168 : 28 Июля 2019, 22:27:41 »

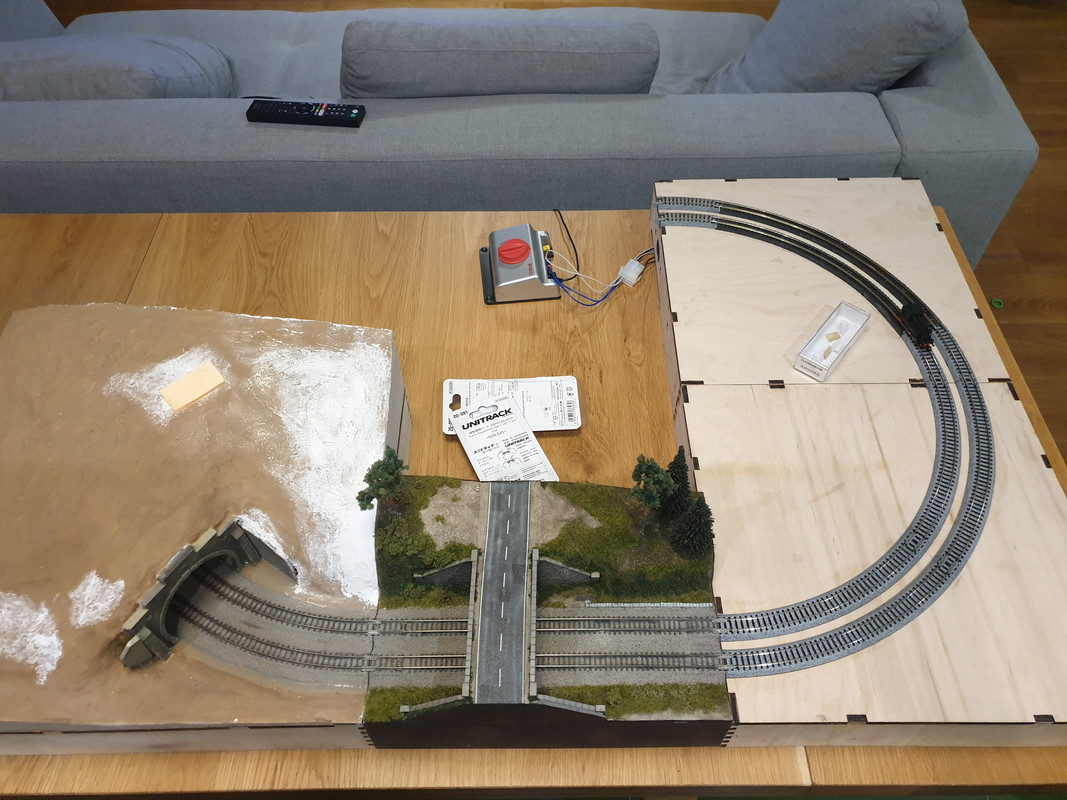

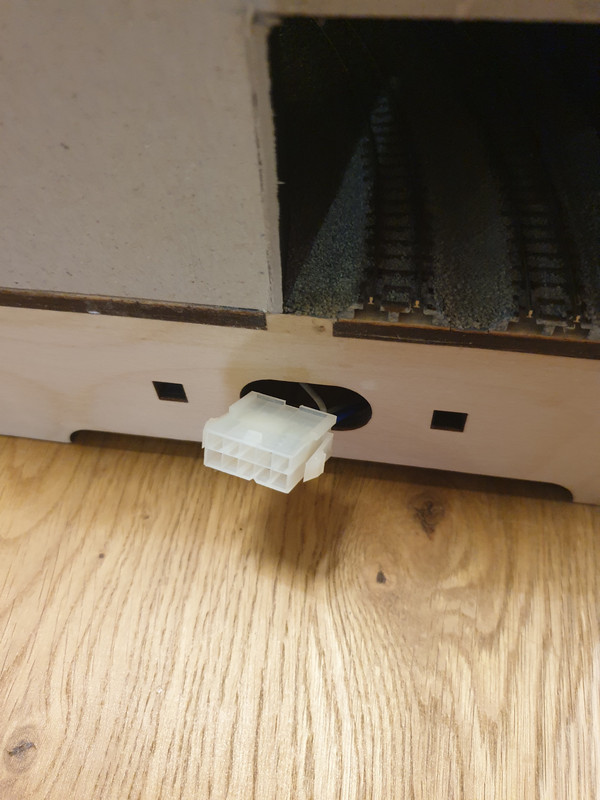

Уложил полукруг и сделал проводку с разъемами.

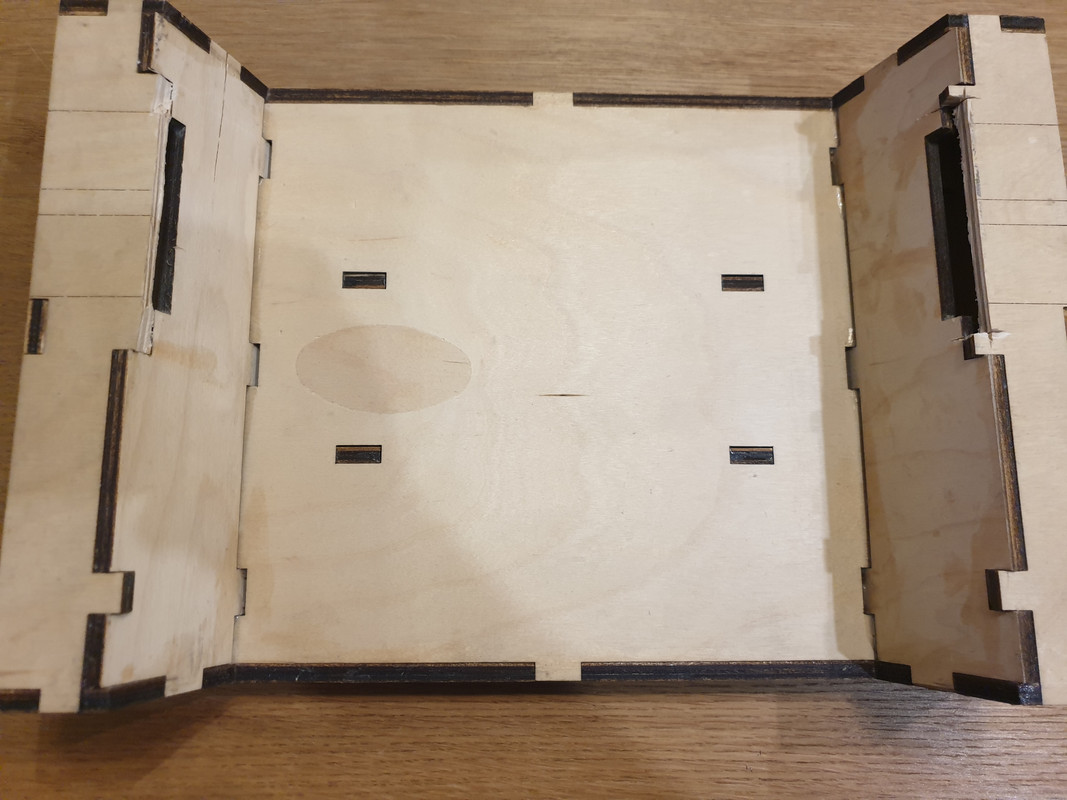

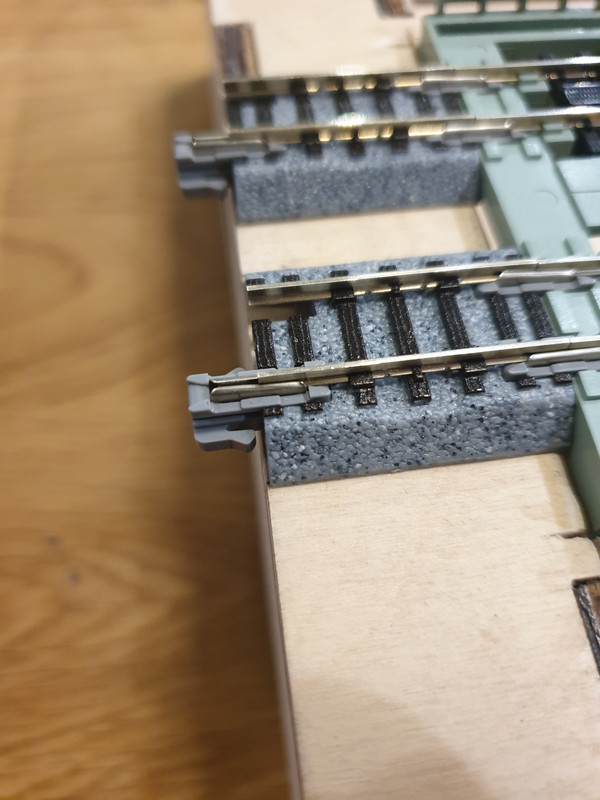

Отпили мост у мостового модуля, теперь катовский мост встает. Но вот странно, не смог подобрать рельсы нужной длинны. Можуль получается почти на 1 мм длиннее, не состыкуется нормально











Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 7032
  • Репутация: +303/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Nаши модули T-TRAK
« Ответ #169 : 28 Июля 2019, 22:49:25 »
Можуль получается почти на 1 мм длиннее, не состыкуется нормально

Все правильно, в данном случае нужно будет подрезать рельсы стандартной длины.

Вот тут отличное руководство:

https://www.youtube.com/watch?v=kwV6kLByFq0&list=PLu2JYOcfZJzscwVRSyHqleQjdRWE96C_7&index=10&t=0s

Оффлайн Dmitry206

  • Ветеран
  • *****
  • Сообщений: 1947
  • Репутация: +128/-0
  • Откуда: Москва
  • Имя: Дмитрий
Nаши модули T-TRAK
« Ответ #170 : 28 Июля 2019, 23:26:32 »
Спасибо!!

Оффлайн Dmitry206

  • Ветеран
  • *****
  • Сообщений: 1947
  • Репутация: +128/-0
  • Откуда: Москва
  • Имя: Дмитрий
Nаши модули T-TRAK
« Ответ #171 : 10 Августа 2019, 23:47:56 »

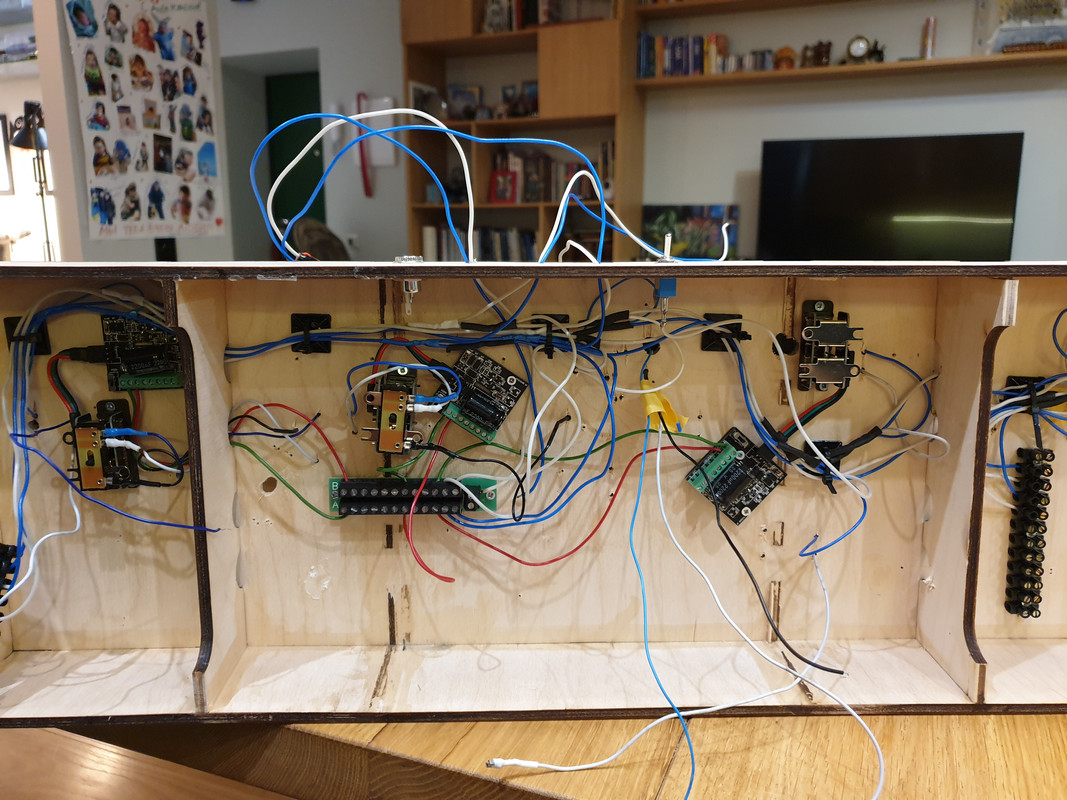

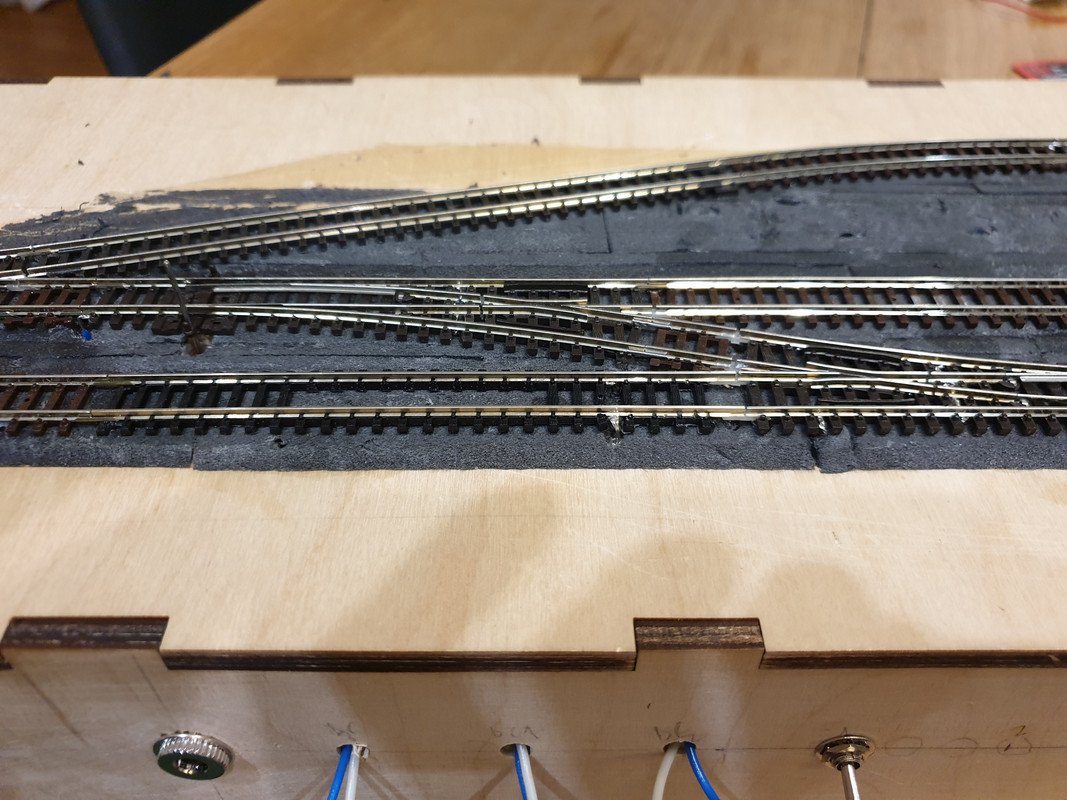

Почти победил модуль со стрелками. Но возникла странная проблема. Я хотел сделать изолированные пути и поэтому стрелки на перечечении разделены изолирующими стыками. Предусмотрел отдельные отводы от проводов, чтобы сделать разъемы для подключения отдельного питания к каждому пути и изолированный третий путь. Для аналога. Для цифры планирую отдельный разъем.
В общем непонятно почему, но пути получились не изолированными. К какой паре проводов не подключайся, тестер горит на обоих путях :-\
На фотке не понятно ничего конечно





Оффлайн Dmitry206

  • Ветеран
  • *****
  • Сообщений: 1947
  • Репутация: +128/-0
  • Откуда: Москва
  • Имя: Дмитрий
Nаши модули T-TRAK
« Ответ #172 : 11 Августа 2019, 09:58:13 »
 Утром пришло озарение, все делотв разветвителе, который я испольщую для dcc. Либо вынимать оттуда проводки, либо сделать выключатели

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 7032
  • Репутация: +303/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Nаши модули T-TRAK
« Ответ #173 : 11 Августа 2019, 12:22:47 »
На фотке не понятно ничего конечно

Понятно, что работа кипит!  ;)

Утром пришло озарение

Так обычно и бывает. :)

Оффлайн Dmitry206

  • Ветеран
  • *****
  • Сообщений: 1947
  • Репутация: +128/-0
  • Откуда: Москва
  • Имя: Дмитрий
Nаши модули T-TRAK
« Ответ #174 : 11 Августа 2019, 22:03:21 »

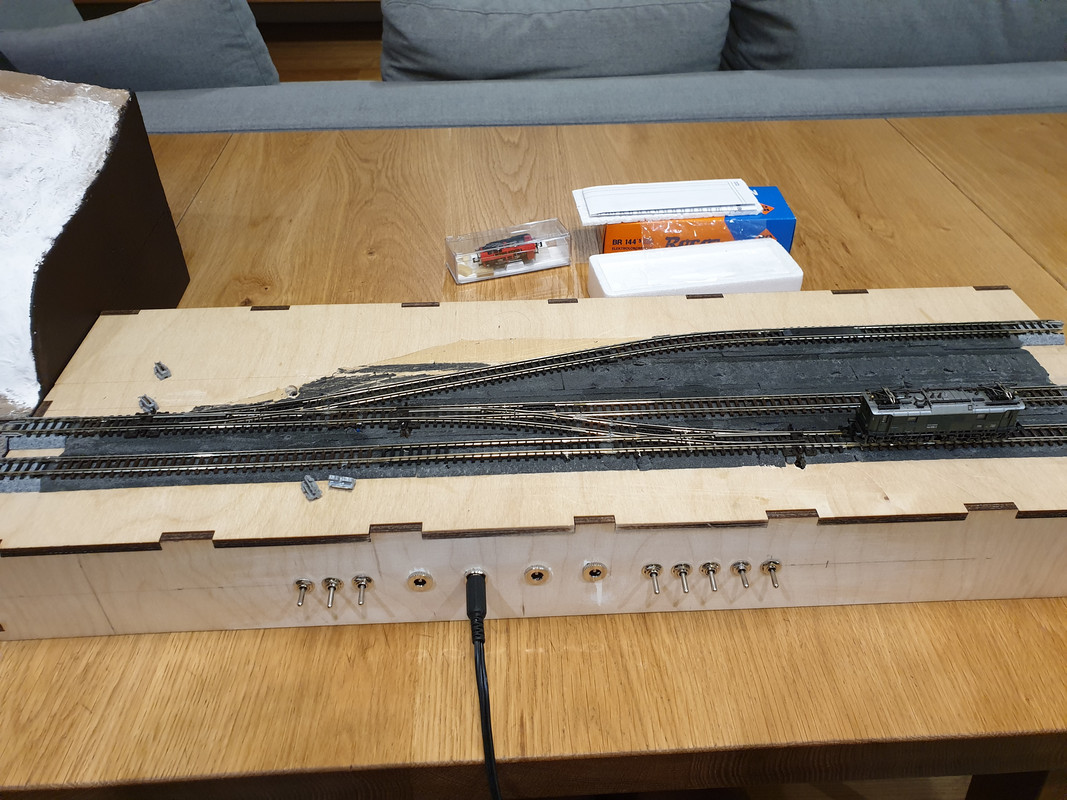

Осталось всего примерно 10 - 15 проводов)))






Оффлайн Dmitry206

  • Ветеран
  • *****
  • Сообщений: 1947
  • Репутация: +128/-0
  • Откуда: Москва
  • Имя: Дмитрий
Nаши модули T-TRAK
« Ответ #175 : 23 Августа 2019, 23:27:17 »
Не нашел иного способа полелиться видео, кроме как выложить его на youtube)


Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 7032
  • Репутация: +303/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Nаши модули T-TRAK
« Ответ #176 : 23 Августа 2019, 23:37:54 »
Не нашел иного способа полелиться видео, кроме как выложить его на youtube)

И это правильный способ!  ;D  Стандарт называется T-trak!  ;)

Оффлайн Dmitry206

  • Ветеран
  • *****
  • Сообщений: 1947
  • Репутация: +128/-0
  • Откуда: Москва
  • Имя: Дмитрий
Nаши модули T-TRAK
« Ответ #177 : 23 Августа 2019, 23:44:07 »
Я спешил)

Оффлайн Dmitry206

  • Ветеран
  • *****
  • Сообщений: 1947
  • Репутация: +128/-0
  • Откуда: Москва
  • Имя: Дмитрий
Nаши модули T-TRAK
« Ответ #178 : 25 Августа 2019, 22:41:44 »

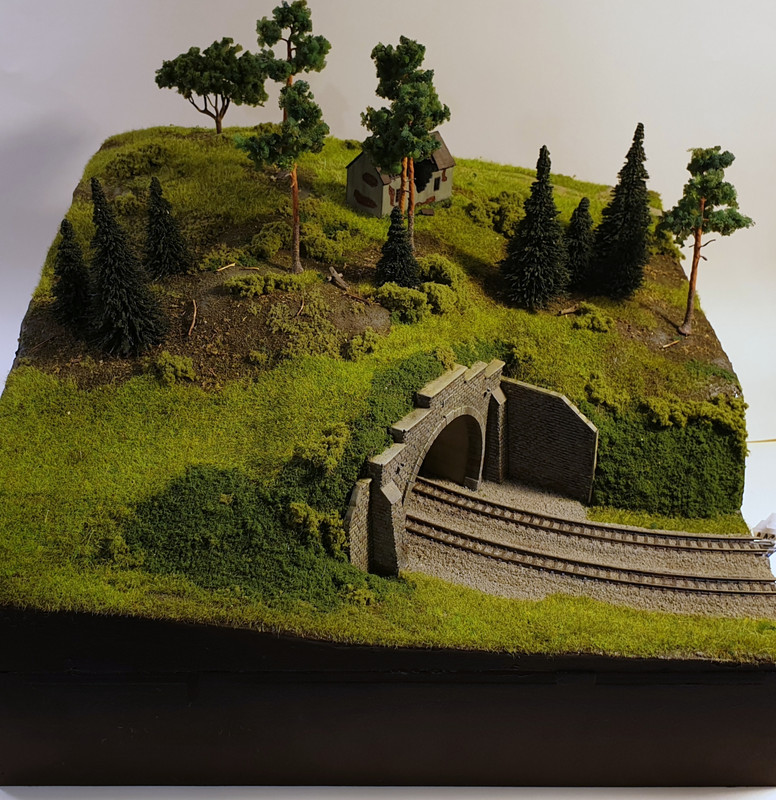

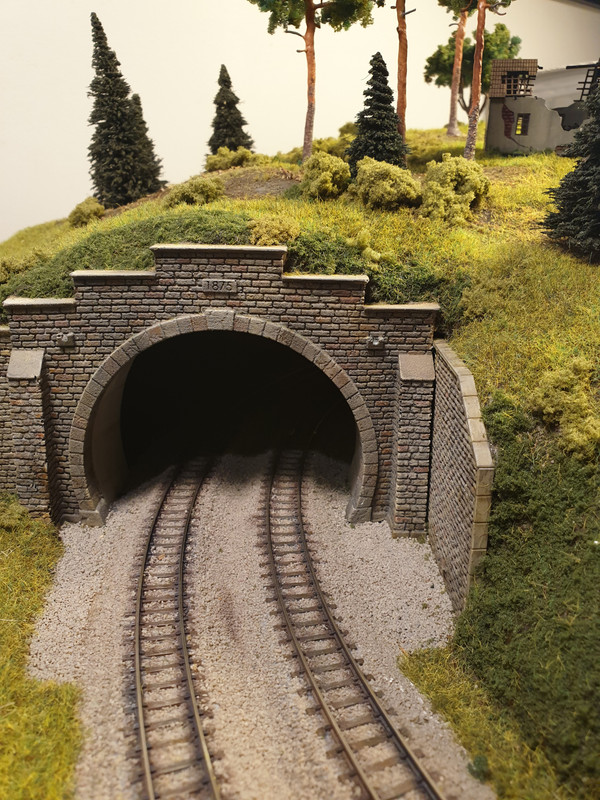

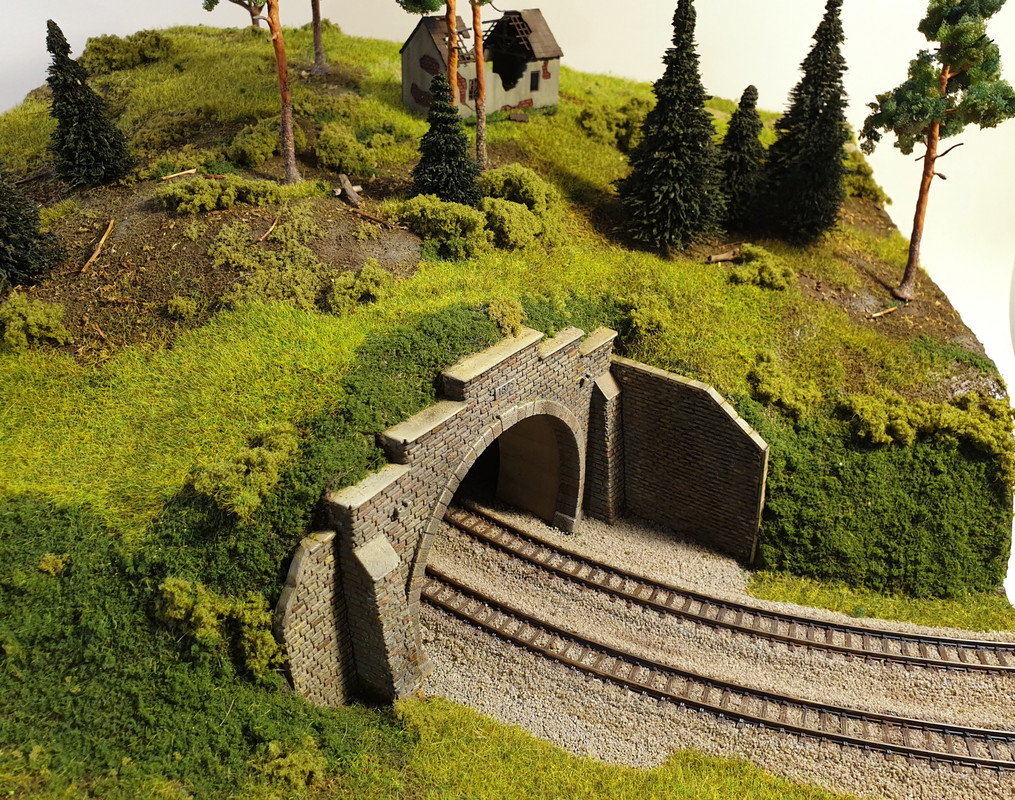

В целом закончил угловой модуль, наверно добавлю еще деревьев, но в основном считаю его закоченым.











Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 7032
  • Репутация: +303/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Nаши модули T-TRAK
« Ответ #179 : 25 Августа 2019, 22:44:07 »
О-бал-деть! Ты волшебник!  ;D
Рассказал бы, как и чего...  ::)
