Паровозные гидроколонки в "N"

[КБВ]

Как то , правда уже давненько , приобрёл Faller-овский набор (222139) паровозных гидроколонок , но при более детальном осмотре выяснил , что они не совсем подходят и для того что бы их использовать в Русской теме Ж/Д потребуется переделка. В связи с чем не стал собирать эти киты и набор был отложен до лучших времён. Просматривая свои "закрома" натолкнулся на него и решил провести адаптацию этих немецких гидроколонок в Русские.
Вот такими они должны были бы быть :



А вот это моя переделка , вернее сборка , но уже в русском варианте :







Возможно если получиться добавить ещё одну деталь , а именно цепочку за которую поворачивали хобот и тогда уже красить.

[Дмитрий N]

на многих фотографиях колонок, видел рукав который, как я понимаю, не дает воде разбрызгиваться, формирует струю. Не будучи знатоком русских колонок, Борис два вопроса : применялся ли такой рукав на российских колонках, и если да, то будеш ли ты оснащать свои модели ими?

[Maksimka]

КБВ, отлично получилось  Как лестницу делали?

[КБВ]

Дмитрий я думаю , что изначально на всех НОВЫХ гидроколонках такой рукав или удлинительная насадка входили в комплект. И применялись в зависимости от типа тендера заправляемого водой высота же у  разных типов тендеров неодинаковая. Впоследствии дополнительные удлинительные насадки видимо утрачивались , не везде конечно. На многих колонках они сохранились.
На фото при заправке паровозов насадок не видно. Хотя уверен если поискать то найдётся.







Я не знаю стоит ли это делать , хотя надо посмотреть как она будет по высоте с паровозным тендером (от русского паровоза) будет смотреться. Я старался выдержать выстоту примерно как по чертежам для чего высоту гидроколонки пришлось увеличить.
... и добавил:

Как лестницу делали?

От какого то набора осталось то ли ограждение на крыше здания то ли забор , но были частые перекладины .  Удалил лишние , но надо ещё подчистить.

[Дмитрий N]

поискал, нашлось

Спойлер (кликните для показа/скрытия)























[КБВ]

Получается как и думалось в зависимости от высоты  тендера его заливной горловины. Низкий тендер ставят насадку , высокий убирают.

[КБВ]

Ну вот и до них дошли руки и я сподобился я всё же их доделать.







Пробовал окрасить цепочку и что то как то не получилось. Вроде и из аэрографа , но есть видимо какие то нюансы в покраске. Как правильно и какую краску развести.

[Knallfrosch]

Прикольные! Цепочки добавляют шарму, но вот меня смущает такой серебристый цвет на паровозных гидроколонках...

[Lem]

Отличные колонки получились! ЗдОрово, Борис!

[ailcat]

Смотрятся немного переразмеренными (по толщине труб) - но все равно офигенно!
КБВ - респект!
... и добавил:

Смотрятся немного переразмеренными (по толщине труб) - но смотрятся офигенно!
КБВ - респект!

[Sormovo]

Подскажите, у гидроколонки поворачивается вся серебристая часть? Или только та, что выше лестницы?

[КБВ]

Вообще существует просто очень большое разнообразие паровозных гидроколонок. У моей модели , но как я писал выше это конверсия попытка руссификации , должна поворачиваться вся часть серебристого цвета - стояк. Я просмотривал разные конструкции и лестницы , если они имеют место быть , не имеют вверху жёсткого крепления. Но были варианты где как раз наоборот лестница жестко крепилась вверху и поворачивалась вместе со стояком и хоботом.

[Сергеевич]

у гидроколонки поворачивается вся серебристая часть? Или только та, что выше лестницы?

существует просто очень большое разнообразие паровозных гидроколонок.

+1. место, где столб поворачивается, достаточно хорошо видно - стык закрыт обычно двумя широкими выступами. на всех фото что в теме выше , стык на высоте примерно метр. но есть и стыки поверху.
https://parovoz.com/newgallery/index.php?CATEG=&REGION=&TAKENON=&AUTHOR=&DESCR=%D0%BE%D0%BB%D0%BE%D0%BD%D0%BA&MONTH=&SHOW_ALL=1&HOWMANY=192&LNG=RU&NO_ICONS=0

Faller-овский набор (222139) паровозных гидроколонок

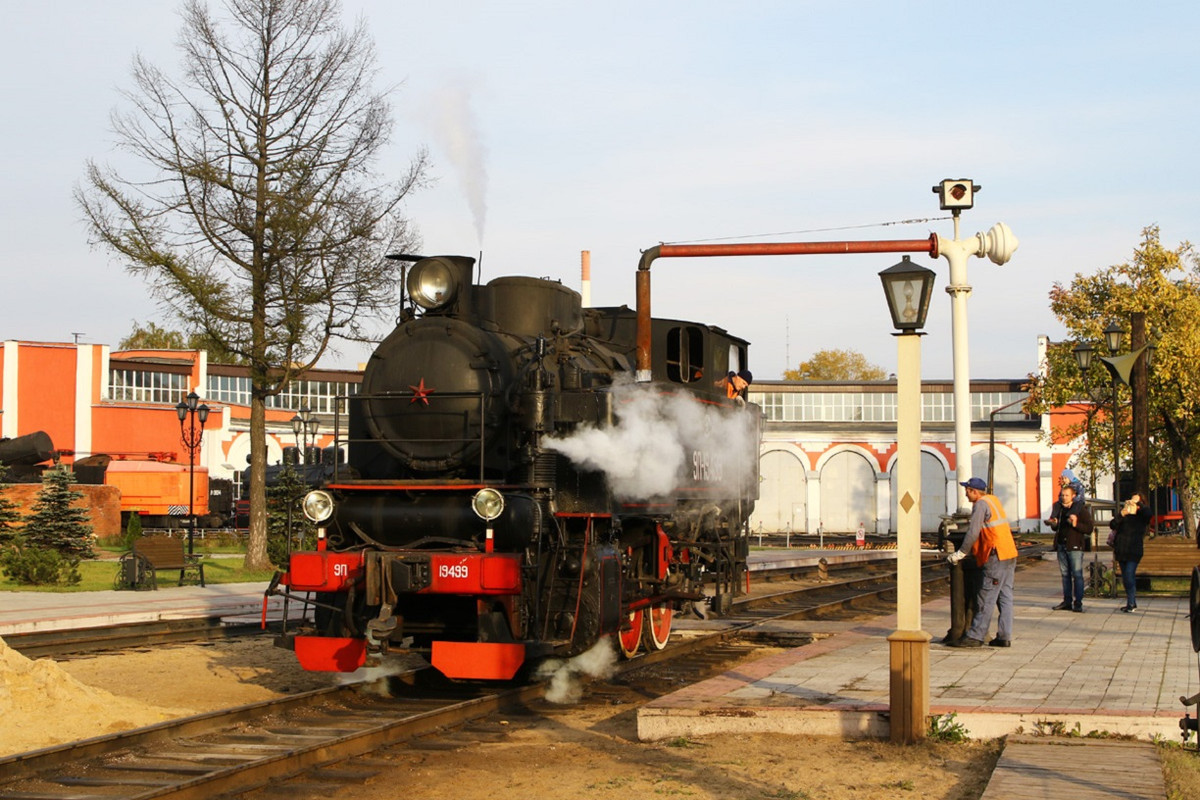

именно в таком виде они тоже есть, в качестве трофеев после ВОВ, много где.  например Калининград https://mebius777.livejournal.com/152192.html
https://parovoz.com/newgallery/pg_view.php?ID=8387
музей на Рижской https://parovoz.com/newgallery/pg_view.php?ID=73093
ему (музею) кстати скоро кранты, вывезут за МКАД, успевайте.
https://parovoz.com/newgallery/pg_view.php?ID=62425
https://parovoz.com/newgallery/pg_view.php?ID=506260
https://parovoz.com/newgallery/pg_view.php?ID=87165
https://parovoz.com/newgallery/pg_view.php?ID=240949
https://parovoz.com/newgallery/pg_view.php?ID=693497

[Sormovo]

Значит, я правильно нарисовал.
А Игорь Шаграт напечатал.







Такой тонкой цепочки у меня нет, так что я прицепил проссто проволоку. Ни она, ни лестница не мешает крутится хоботу. Не знаю где я ошибся, но чтобы колонна достала до заливной горловины тендера нужно поднимать основание на 4мм. Наверно нужно убрать воронку.

[КБВ]

Наверно нужно убрать воронку.

Так Жень воронки все съемные были , я просто не стал её воспроизводить.
