Re: Освещение ЦМВ от Ашет Колеекции
« Ответ #15 : 24 Ноября 2019, 13:46:10 »
Видимо, не я один озадачился освещением вагона. Плата освещения с декодером отрисована, доработать прошивку - минутное дело, токосъем готов, но как передать сигнал внутрь вагона?

Оффлайн mishka_iz_permi

  • Ветеран
  • *****
  • Сообщений: 1019
  • Репутация: +46/-2
  • Империя Фанатов - спорт, политика, жизнь.
  • Откуда: СССР, до востреб-я
  • Имя: Михаил
Re: Освещение ЦМВ от Ашет Колеекции
« Ответ #16 : 24 Ноября 2019, 13:51:06 »
Цитата: 4887 от 24 Ноября 2019, 13:46:10
Видимо, не я один озадачился освещением вагона. Плата освещения с декодером отрисована, доработать прошивку - минутное дело, токосъем готов, но как передать сигнал внутрь вагона?


токосъем с колес разный должен быть...  :lupa:

Оффлайн 4887

  • Ветеран
  • *****
  • Сообщений: 623
  • Репутация: +12/-0
  • Откуда: Киев
  • Имя: Андрей
Re: Освещение ЦМВ от Ашет Колеекции
« Ответ #17 : 24 Ноября 2019, 13:55:02 »
Здесь токосъем с разных ТЕЛЕЖЕК: с правой рельсы - одна тележка, с левой - другая. Михаил, присмотрись к своим тележкам - колпары с одним изолированым колесом на каждой тележке стоЯт одинаково!

Оффлайн mishka_iz_permi

  • Ветеран
  • *****
  • Сообщений: 1019
  • Репутация: +46/-2
  • Империя Фанатов - спорт, политика, жизнь.
  • Откуда: СССР, до востреб-я
  • Имя: Михаил
Re: Освещение ЦМВ от Ашет Колеекции
« Ответ #18 : 24 Ноября 2019, 14:01:24 »
Цитата: 4887 от 24 Ноября 2019, 13:55:02
Здесь токосъем с разных ТЕЛЕЖЕК.
с тележек можно... посмотрите как колеса надеты на ось

Оффлайн 4887

  • Ветеран
  • *****
  • Сообщений: 623
  • Репутация: +12/-0
  • Откуда: Киев
  • Имя: Андрей
Re: Освещение ЦМВ от Ашет Колеекции
« Ответ #19 : 24 Ноября 2019, 14:05:59 »
Вот и размышляю, скучая :D. Пока в башку лезет только вариант со сквозным винтом :-\

Оффлайн ScaleN

  • Ветеран
  • *****
  • Сообщений: 567
  • Репутация: +55/-0
  • Откуда: moscow
  • Имя: Андрей
Re: Освещение ЦМВ от Ашет Колеекции
« Ответ #20 : 24 Ноября 2019, 15:03:30 »
я тут расчленял Arnold Rapido #3721 Rheingold Mitropa 2nd Class Lighted Dining Car для создания интерьера в LIMA CIWLах.
https://forum.nscaleclub.ru/index.php?topic=1431.msg136523#msg136523

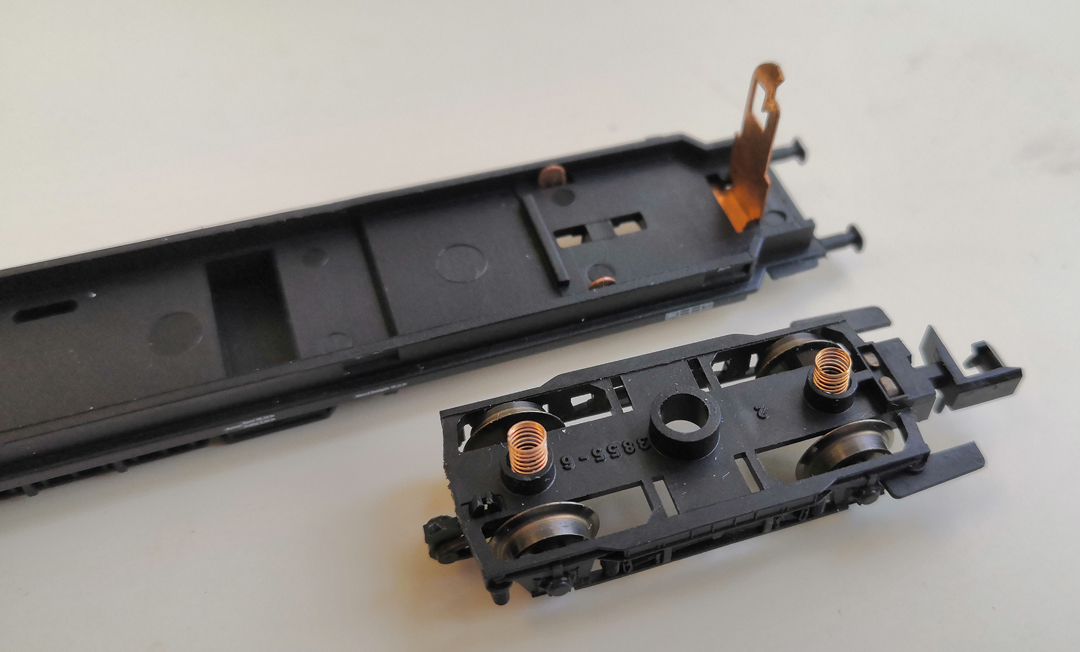

у Rheingold токосъем весьма просто сделан - на шасси площадка с выводом в салон, вывод защелкивается на верхней световой балке, а на площадку от колес ток передается с помощью пружинок






Что НРАВИТСЯ | аналог | начинающий

ЕСЛИ КОЛЛЕКЦИЯ

Оффлайн 4887

  • Ветеран
  • *****
  • Сообщений: 623
  • Репутация: +12/-0
  • Откуда: Киев
  • Имя: Андрей
Re: Освещение ЦМВ от Ашет Колеекции
« Ответ #21 : 27 Ноября 2019, 18:30:31 »
А тем временем сделаны заготовки платы. Верхняя - декодер с поверпаком, нижняя - собственно плата освещения вагона. Светодиоды во всех помещениях вагона, коридоре и тамбурах. Стеклотекстолит 0,5 мм с дальнейшим склеиванием для превращения в двустороннюю плату. В семь переходных отверстий будет заправлена и запаяна медная жила (металлизацию в домашних условиях не сделать). И можно устанавливать элементы...



Оффлайн fataliti

  • Старожил
  • ****
  • Сообщений: 466
  • Репутация: +65/-0
  • Откуда: Асбест
  • Имя: Андрей
Re: Освещение ЦМВ от Ашет Колеекции
« Ответ #22 : 27 Ноября 2019, 18:34:41 »
О,норм,а схему и плату в lay можно?
Степень работоспособности твоей модели прямо пропорциональна кривизне твоих извилин и обратно пропорциональна кривизне твоих рук.....

Оффлайн 4887

  • Ветеран
  • *****
  • Сообщений: 623
  • Репутация: +12/-0
  • Откуда: Киев
  • Имя: Андрей
Re: Освещение ЦМВ от Ашет Колеекции
« Ответ #23 : 27 Ноября 2019, 18:39:21 »
Да, можно. Только чуть позже: нужно провести испытания. Мало ли, вдруг где-то ошибся и все сгорит?

Оффлайн ailcat

  • Ветеран
  • *****
  • Сообщений: 1555
  • Репутация: +60/-3
  • Незлобный гоблин
  • Откуда: Москва
  • Имя: Алексей
Re: Освещение ЦМВ от Ашет Колеекции
« Ответ #24 : 24 Декабря 2019, 22:32:03 »
Завидую я вам, успевшим отхватить вагоны...
Наш паровоз в тупик летит - в овраге остановка...

Оффлайн fataliti

  • Старожил
  • ****
  • Сообщений: 466
  • Репутация: +65/-0
  • Откуда: Асбест
  • Имя: Андрей
Re: Освещение ЦМВ от Ашет Колеекции
« Ответ #25 : 13 Июля 2020, 20:57:08 »
Цитата: 4887 от 24 Ноября 2019, 14:05:59
Вот и размышляю, скучая :D. Пока в башку лезет только вариант со сквозным винтом :-\
Если винт который держит груз взять подлиннее,то он упрется в винт крепления телеги,вот и получится токосъем,я по крайней мере сделал так.
Степень работоспособности твоей модели прямо пропорциональна кривизне твоих извилин и обратно пропорциональна кривизне твоих рук.....
