Чс6

[Lem]

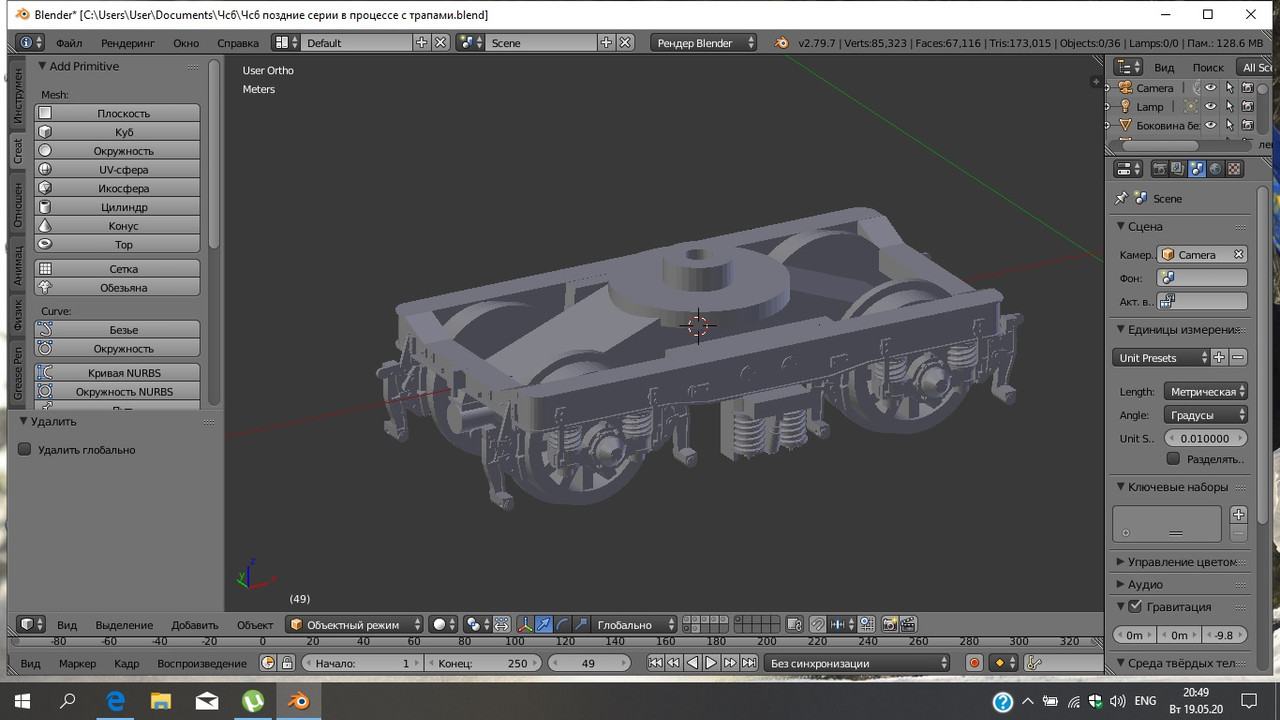

Тем временем... Телега в 3Д (собранная) для стендовой модели.




Кронштейн крепления горизонтального гидрогасителя колебаний тележки не стал делать - там практически не будет места между стенками корпуса и рамой телег, они практически полностью утоплены в корпус. Имитацию ТЭДов - тоже (все равно будут не видны).

[Lem]

Машинисту тоже будет где жить

[Lem]

Пришлось поупражняться для желающих получить стендовую модель - изобразил некое подобие "внутрянки". Вентиляцинный короб вдоль борта, выгородка высоковольтной камеры, шахты и приводы МВ охлаждения ТЭДов, компрессор и еще какая-то хрень… Кое-что будет видно через окошки

[Knallfrosch]

Станислав, все круто! Только не забывай, что твои модели нужно будет печатать, потом тиражировать, а потом собирать ручками. Это я обращаю внимание на тележки.

[Lem]

Александр, подскажи - а что не так? Телега с колпарами будет состоять из 17-ти элементов (включая колеса, оси и т. п.). Детальки будут мелкими и хлипкими, не спорю. Но стендовая модель не подразумевает собой гонять по макету... А для ходовой модели все равно основа телеги будет заводская, на нее только клеить отдельно обрезанные боковинки с буксовыми узлами и пружинами, да тормозные колодки...

[Knallfrosch]

Я вот про такие детали... Понимаешь, нарисовать как есть на самом деле - проще простого. Но, это все не технологично при создании деталей для модели в Nашем масштабе. Рессоры тоже лучше более утрированные делать.

[Lem]

Александр, согласен с тобой. Но пытаюсь в данном случае найти компромисс между деталировкой и технологичностью. Наружные колодки - это будут отдельные детали, вклеиваемые в поперечную балку рамы тележки. А поводки на буксовых узлах - они заодно с боковиной, это монолитная деталь. В любом случае, сначала буду пробовать напечатать и отлить. Посмотрим, что выйдет

[Knallfrosch]

Конечно, твоя модель - твои правила!

[Lem]

"Растишка"... Секция  N 1

[Сергей 1981]

Отличная “растишка”!!!!

[Knallfrosch]

Внимание к деталям радует!

[ailcat]

Любопытно, а ЧС200 от него сильно крышевым оборудованием отличался?
(ЧС200 хочу, ЧС6 делается - а кузова-то у них одинаковые)

[КБВ]

а ЧС200 от него сильно крышевым оборудованием отличался

Крышевое очень похоже если смотреть по фото , а вот токоприемники совершенно другие ( как с двойным изломом ) , такие только у него ЧС200 и возможно такие или подобные стояли на ЭР200. Кстати в НО их делал Анютин.

[Lem]

Ну комплект "глухих" колес Чс200 для стендовой модели в кит для конверсии планирую в набор включить... А вот пантографы - это я пас....
Какие-то Катовские похожие есть вроде...

[КБВ]

Стас у ЧС6 пантографы более реальные похожи на обычные это у ЧС200 и ЭР200 с наворотами. Да ещё и четыре штуки.
