Простой пульт для ручного управления светофором. Viessmann 4412

[BR95009]

Так я там и купил,предварительно изучив вопрос, что и Вам желаю.

Вы его купили для авто дороги или для ЖД сигналов?

[BR95009]

Дмитрий N,

Схема подключения нужна на тумблерах?

[Lev]

Вы его купили для авто дороги или для ЖД сигналов?

Для железной дороги, зачем мне для авто в нашем масштабе едущие машинки редки. В девайсе 4 трафика, зачем столько автодорог с неподвижными авто. Осмелюсь предположить, что Вы пришли своему выводу глянув анимашки в описании.

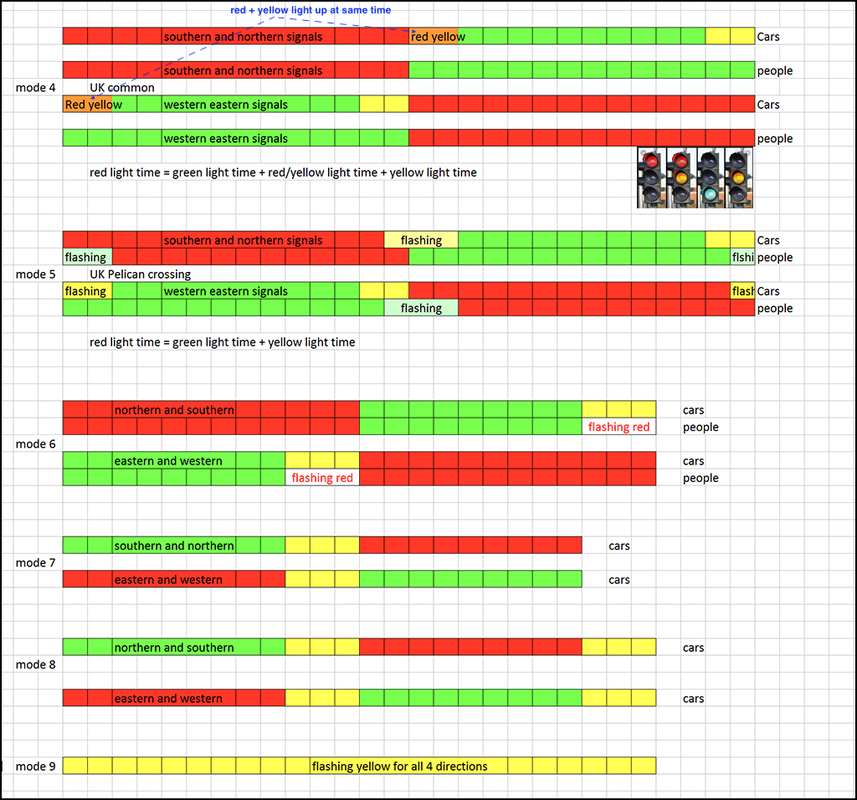

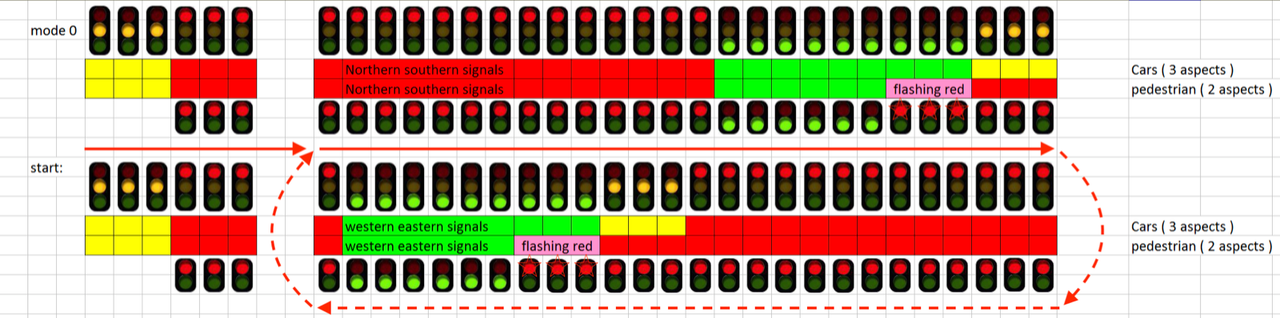

Подумайте, что в моем варианте получается нечто вроде авиатренажера с восемью предустановленными вариантами работы.Там же, на Ибэе есть картинки вариантов  трафика, а еще в контроллере есть 8 вариантов работы девайса. Я просто предложил вариант, а не войну. Все получше чем тумблером щелкАть или мудрить с Ардуино. Тем более, что здесь за зрелищность топили

[BR95009]

Для железной дороги,

Спойлер (кликните для показа/скрытия)

[Lev]



[BR95009]

в моем варианте получается нечто вроде авиатренажера

Вот это совсем близко к истине.

Если приделать контроллер сигналов на автомобильном перекрестке, да еще с сигналами СТОЙ-ИДИ для педестрианов, к управлению сигналами ЖД и предположить, что получится в итоге, то на ум приходит только авиа тренажёр.

[Lev]

Забыл-у девайса на выходе 3 вольта и не надо резисторы использовать на светофорах.

[BR95009]

Lev,

Забыл-у девайса на выходе 3 вольта и не надо резисторы использовать на светофорах.

С учетом того, что Виесман, о котором разговор, просит 14-24 вольта DС, ваши 3 вольта в конкретном случае действительно могут не принести вреда светодиодам без сопротивлений. Но и светить оно не особо будет. Если мы говорим об отвлеченном сигнале с диодами на 3 вольта, то попробуйте подключить их от 3 вольт без сопротивлений и посмотрите на результа.

[Lev]

Очень странные суждения, как и про контроллер тоже.

[BR95009]

Лев, мы в личке уже с ТС обсудили все. Решение найдено.

Вам спасибо за веселый и авантюрный трип в мир модельного-электронного андеграунда.

Вне зависимости от того, чем закончится наша с вами дискуссия, прошу - не пишите про меня рассказы.

Вам - спасибо и добра.

[Lev]

Взаимно

[Сергеевич]

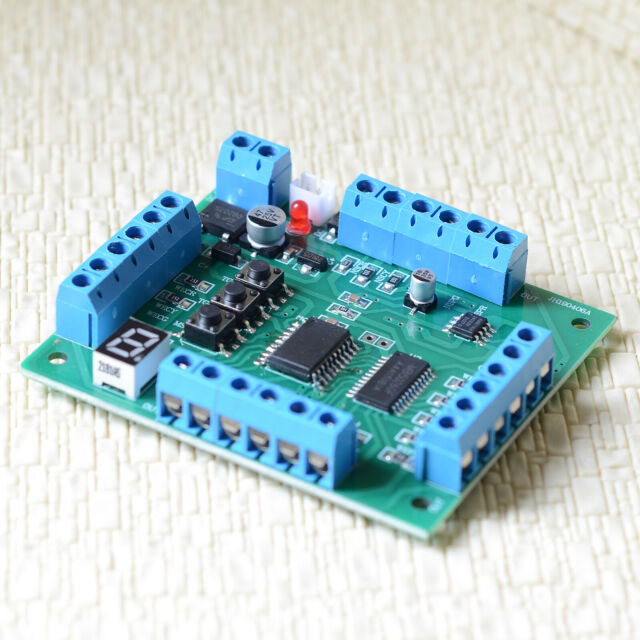

1 x Model Railroad 4-ways traffic signal light controller simulator 4 directions  Переведите и не слушайте

во первых вот на картинках  так и написано "педестриан сигнал онли" и "фор кар" и нет никаких "трейн", так что нужно читать технические тексты от китайца инженера-разработчика -  в оригинале , не то что напереводил другой "продажный" китатаец на ебее.

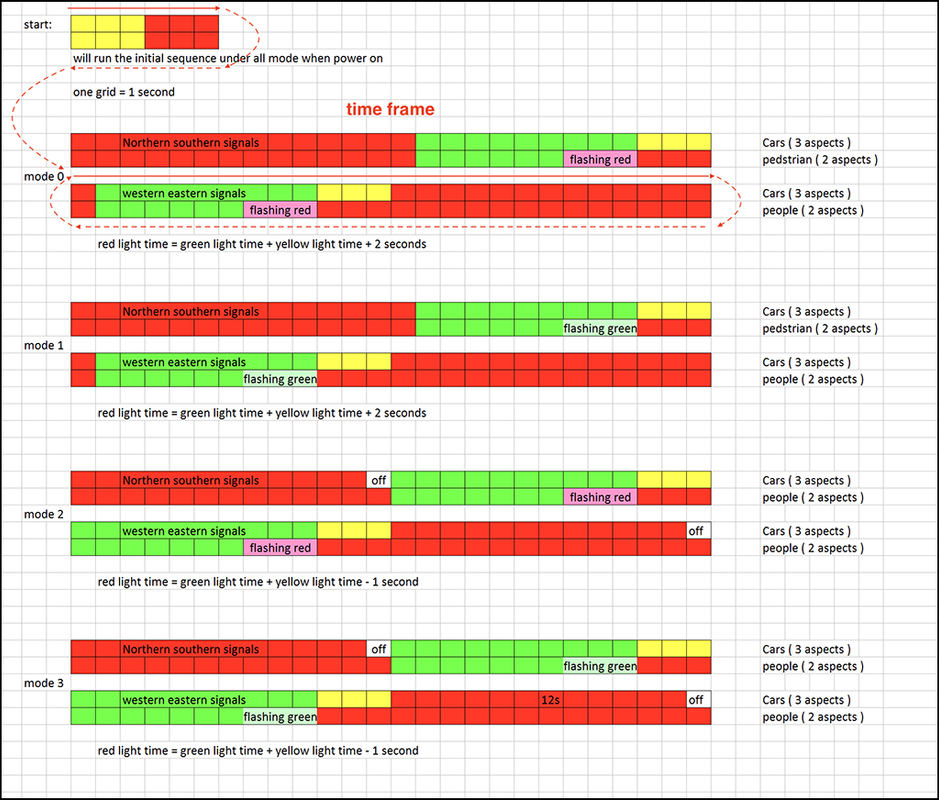

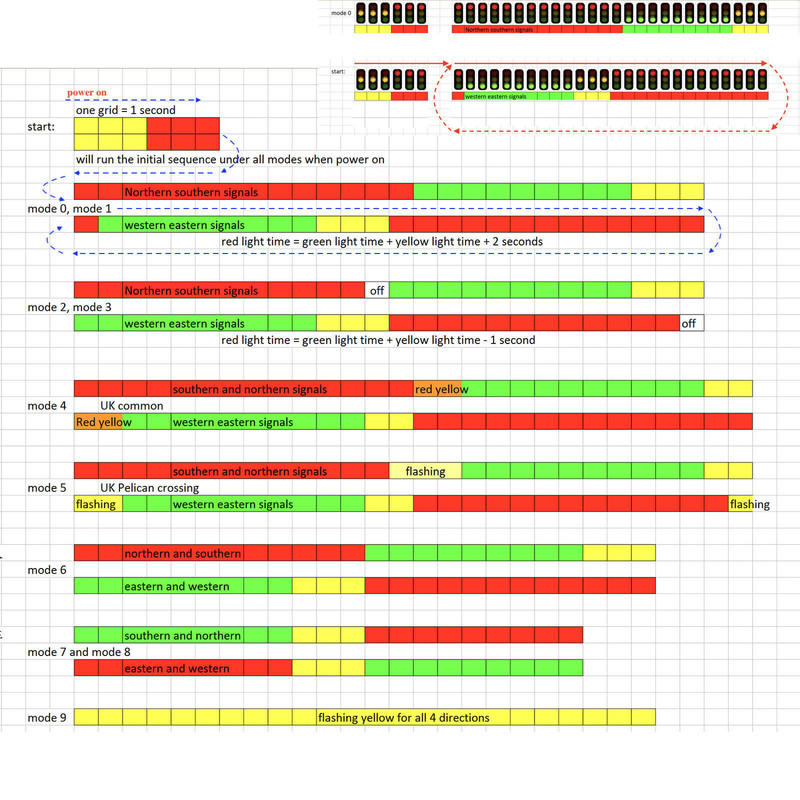

во вторых этот контроллер для максимум восьми разных светофоров, точнее 4 направления и 5 ламп в каждом, ну да настраивается длина цикла и разные варианты режимов внутри циклов,
но  для жд так себе решение это просто ёлочная гирлянда, можно в таком случае просто гирлянду и повесить  пусть моргает как попало.
в третьих стоимость 20-25 баксов, как многовато, пусть даже за готовую поделку, к которой нужно только светодиоды цеплять. ИМХО проще  взять ардуину даже самую мелкую = нано, там те же 20 выходов под светодиоды , 20 резисторов припаять вообще не проблема, да и стоят они по 5-10 копеек,  впрочем есть и готовые светофоры, сразу с резисторами.
написать программу -  простейший цикл с квантами  от 0.01 до 1 секунды, и проверкой условий по счетчикам, времени всего то несколько минут, даже школьник справится.  вот даже почти готовый скетч есть  http://forum.modelldepo.ru/showthread.php?t=18005
надо только тайминги выставить нужные, и затрат на порядок меньше.


но всё равно это нужно в отдельную тему.



[Lev]

1 x Model Railroad 4-ways traffic signal light controller simulator 4 directions
Это название с Ибэй
1 X модели железной дороги 4-способы трафик Сигнал свет контроллер симулятор 4 направлений
Это надпись над картинкой в сведениях о заказе

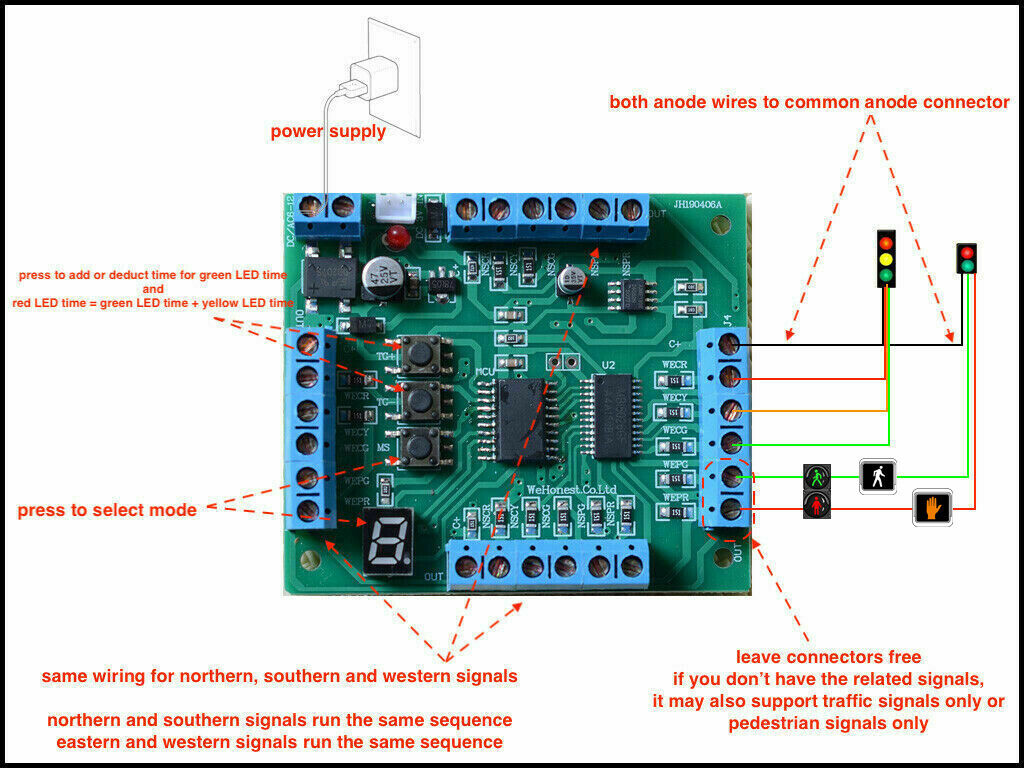

Это картинка из сведений о заказе
Выбрав вариант веду состав по сигналам светофора=тренажер.
Контроллер позиционируется как симулятор, о чем и шла речь. Убедительная просьба-постите по теме и без педистриан.

[Aleksej_Rostov]

День добрый, я сейчас пытаюсь поковыряться с Адруинкой, там все уже понаписано, просто поискать и приспособить.
Сейчас играюсь с шлагбаумом, перегон с поездом, значит потребляет ток и сервопривод закрывает шлагбаум, а если не потребляет он открыт. Привод на шлагбаум тоже через сервопривод который стоит 200 рублей. По такому же принципу можно и трехцветнуые показания для светофоров в зависимости от занятости перегона организовать.  Дойдут руки и если хватит ума, отпишу.

Само Адруино дешевле выходит, так как платы универсальные, есть почти во всех радиомагазинах или Али. Единственно надо повозиться, но там не сложно, особенно если информатика была хотя бы на Бейсике.

[BR95009]

О!

До меня доперло, как правильно подключить к 2-м тумблерам 3-х аспектный сигнал. Надо желтый тублер не отдельно запитывать от входного напряжения, а от выхода зеленого тумблера. Тогда включение желтого аспекта будет срабатывать только с зеленым. А красный будет всегда гореть только красным.
