звук на аналоге

[bav]

здоровья всем!хочу подключить звук (паровоз или дизель) на аналоговый макет.не встраивая декодер в лок.но чтобы при включении запускался двигатель а при регулировке напряжения имитировался звук в движении.есть ли варианты?

Размеры макета какие?

[ailcat]

форма тока как меняется, там разве не постоянное напряжение?

В современных аналоговых БП стоят импульсники и скорость регулируется ШИМом, в старых "кирпичах" регулируется переменное напряжение, и после выпрямителя подается в рельсы. Короче, в обоих случаях - это не постоянное напряжения, а импульсное (хоть и однополярное, в отличие от DCC).
Саундбокс выдает нечто, похожее на это огибающую модулированного ШИМа после LCL-фильтра.

По звуку понятно, там записан звук "чух" и чем выше напряжение, тем чаще повторяется и громче (предполагаю)

Нет. Чем чаще помехоподавляющий конденсатор модели "давит" коммутационную помеху мотора (и это выражается характерным импульсом тока) - тем чаще звучит "чух". Т.е. там посложнее чем от напряжения.

-----

только вот от одного источника ао Блюпупу можно ли передать на два и более приёмника разные звуки?

Два - можно. Стандартный блютус начиная с версии 2.1 как раз два канала и поддерживает. Вспомните про TWS-наушники - их как раз два отдельных в коробочке и лежат
Но это совсем не требуется: ловить "по питанию" можно скорость только одного локомотива. Для второго понадобится отдельный "саундбокс" со своим блютус-передатчиком на изолированных от первого путях макета.

[gravity]

макет 120см на 90см.можно посмотреть на авито.Таганрог

[bav]

Нет проблем.
Ардуино + Драйвер постоянного тока "драйвер двигателя"+ Флешка с MP3 звуками + Скетч.
Динамик.
Руки и паяльник.

[Toxigen]

Зачем изобретать велосипед. Практически все звуковые декодеры работают в аналоге и воспроизводят звук в зависимости от управления. Да, пускай не бюджетно иметь локомотивы со звуковыми декодерами, но ели нужен звук то оно того стоит.
  Вы, без конкретики к к кому либо, ещё кассетный плеер в центр овала положите и проигрываете звуки локомотивов, ну и управление подстраивайте под происходящие на пленке
Вот в аналоге ездит, жужжит . Может если дольше покатать то ещё какие звуки будут как у декодеров МД.


[gravity]

я примерно понимаю.но хотелось бы схему ну и скетч

[bav]

А вот Скетч, это дело творческое.
Можно поискать в инете, были такие.
Или учиться, тратить время и т.д. и т.п.

З,Ы,

Моделист всегда платит.

[gravity]

ок!благодарю!всех!

[bav]

Зачем изобретать велосипед. Практически все звуковые декодеры работают в аналоге и воспроизводят звук в зависимости от управления. Да, пускай не бюджетно иметь локомотивы со звуковыми декодерами, но ели нужен звук то оно того стоит.
  Вы, без конкретики к к кому либо, ещё кассетный плеер в центр овала положите и проигрываете звуки локомотивов, ну и управление подстраивайте под происходящие на пленке

В эту колбасу оперный театр можно впихнуть. Без обид.

[Toxigen]

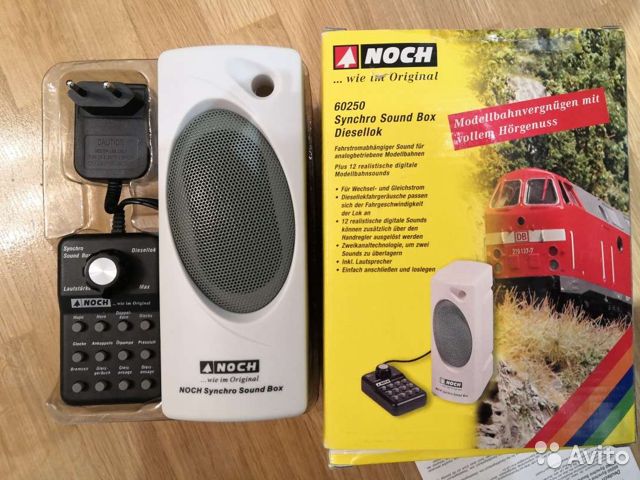

Вот, может подойдёт. Недавно попалось в на просторах...
https://www.avito.ru/moskva/kollektsionirovanie/zvuk_dlya_zhd_maketa_2230838021?utm_campaign=wo_scroll&utm_medium=item_page_android&utm_source=soc_sharing

[Kolun66]

Вот, может подойдёт. Недавно попалось в на просторах...

Я был промежуточным пользователем конкретно этого аппарата. Нынешний владелец почти в два раза цену поднял. Там 12 звуков: два фоновых станции (переговоры по громкой связи), переезд, два вида тифонов, звук сцепки, отпуск тормозов, основной звук работающего дизеля. Локомотив синхронизируется с блоком - чем больше скорость, тем сильнее звук дизеля. Но, не впечатлило - игрушка для детей. При эксплуатации понимаешь, что звук идет из динамика, а не из локомотива. Т.е. локомотив от тебя удаляется, а громкость звука не меняется. И звук тихий, там динамик ерундовый. Я пробовал подключать к более мощному динамику - без толку! Видимо на выходе с блока сигнал слабый. Баловство.


[Сергеевич]

в НО делают аналог со звуком в самой модели. Звук зависит от тока на рельсах.

Есть такое , но стоит ровно столько же как звуковой модуль для цифры = декодер без управления мотором.
https://www.modelrectifier.com/product-p/021700.htm
... и добавил:

возможно ли что-то  подобное реализовать на ардуино?

можно, даже без ардуины или других одноплатных вычислителей,  рекомендую звуковое модули DY-SV17F DY-SV5W DY-SV8F DY-HV20T,  есть со встроенной флешкой до 64 МБ или с карт-ридером до 32ГБ.
https://aliexpress.ru/af/DY%25252dSV17F.html

Только на разработку вы потратите гораздо больше, чем стоит готовый прибор, но если интересно сделать самому, то нужно делать!

затраты скорее не материальные, а потраченное время - на поиск звуков, на изобретение алгоритма работы устройства.

... и добавил:

от Kato - Sound Box.

слишком дорого, перейти на цифру DCC будет дешевле и локализация звука более правильная.

этот бокс хорош только в том варианте как в видео  - на овале.

... и добавил:

Практически все звуковые декодеры работают в аналоге и воспроизводят звук в зависимости от управления. Да, пускай не бюджетно иметь локомотивы со звуковыми декодерами, но ели нужен звук то оно того стоит.
  Вы, без конкретики к к кому либо, ещё кассетный плеер в центр овала положите и проигрываете звуки локомотивов, ну и управление подстраивайте под происходящие на пленке

лок с цифровым декодером на на аналоге  - стартует несколько позже чем  чистый аналог, процессору нужно минимум 3-4 вольта для работы.
ну зачем пленку , плеееры на флешке  недорогие накидать можно много - смотри выше.

[Сергеевич]

конкретно этого аппарата. ...Там 12 звуков:
И звук тихий, там динамик ерундовый. .. на выходе с блока сигнал слабый. Баловство.

это поделка от Model Rectifier Corporation под маркой ночь , https://www.modelrectifier.com на их сайте уже нет - снято с производтва.

[will]

А как по простому сделать для макета звуки тифона и свистка, нажал одну кнопку- тифон, другую -свисток и чтобы звучал сколько нужно по времени, пока удерживаешь кнопку?

[Сергеевич]

А как по простому сделать для макета звуки тифона и свистка, нажал одну кнопку- тифон, другую -свисток и чтобы звучал сколько нужно по времени, пока удерживаешь кнопку?

рекомендую звуковые модули DY-SV17F DY-SV5W DY-SV8F DY-HV20T,   указанные выше, они примерно одинакового работают , но есть нюансы в комплектации.
  шнурком ЮСБ подключаешь к компу , модуль виден как флешка, заливаешь до 8 или до 256 (или пока есть место) звуковых файлов  с названием типа 00001.mp3 , далее отключаешь, собираешь например эту схему на DY-SV17F (к сожалению нормально на  русском нет ничего)
https://ae01.alicdn.com/kf/H53a94e464927415597698d081484a3269.jpg
https://ae01.alicdn.com/kf/Hc97799e9f7534aaa88626f3bfdd739d3N.jpg
нажимаешь  кнопку номер один - играет первый файл,  и так 8 разных вариантов. обрати внимание три резистора слева внизу , подключаются или на землю или на + 5 вольт и комбинации задают 7 разных режимов работы,
Особенности модуля DY-SV8F  на русском https://radioskot.ru/publ/byttekhnika/mp3_modul_s_pamjatju_i_unch/21-1-0-1543
