в теме про принтер я кратко рассказал  про сделанные модели п.с.  здесь постараюсь показать их устройство.

Оффлайн ANK

  • Пользователь
  • **
  • Сообщений: 46
  • Репутация: +18/-0
  • Откуда: Москва
  • Имя: Александр
начну с вл23.копус напечатан вместе с изоляторами и прочим крышевым оборудованием.на нево остается поставить стекла и пантографы .стекла напечатаны пантографы като доработанные.

... и добавил:





Оффлайн ANK

  • Пользователь
  • **
  • Сообщений: 46
  • Репутация: +18/-0
  • Откуда: Москва
  • Имя: Александр

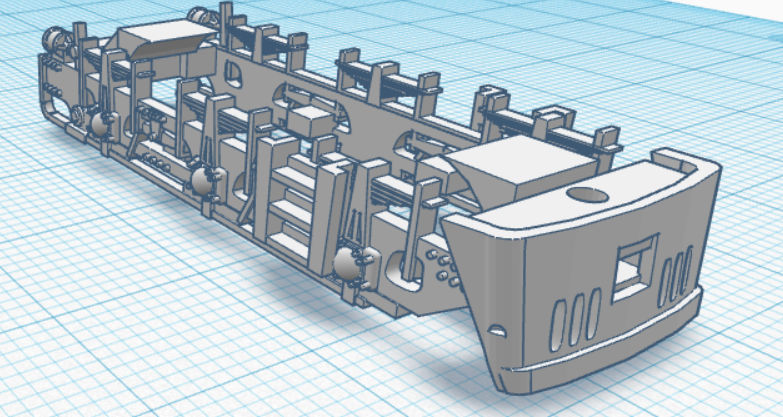

ходовая тележки взяты от томикс 62 мотор като.с телег была срезана имитация ходовой и наклеена от вл23 напечатанная вместе с метельником и шахтой под сцепку.

Оффлайн ANK

  • Пользователь
  • **
  • Сообщений: 46
  • Репутация: +18/-0
  • Откуда: Москва
  • Имя: Александр

Оффлайн Aleksej_Rostov

  • Старожил
  • ****
  • Сообщений: 226
  • Репутация: +12/-0
  • Откуда: Ростов-на-Дону
  • Имя: Алексей
Для стекол существует фотополимер прозрачный, я правильно понял?
Я не волшебник, я только учусь

Оффлайн ANK

  • Пользователь
  • **
  • Сообщений: 46
  • Репутация: +18/-0
  • Откуда: Москва
  • Имя: Александр
тело ходовки состоит из 2 напечатанных частей.

внутренняя часть рассчитана под установку двигателя и держателей тележек. на наружней стороне установлены латунная силовая полоса 2мм и полоски 0.2мм для токосьема.в оставшиеся полости залит сплав розэ .поверхность зачищается.комплект для сборки показан на фото.









... и добавил:
стекла печатаю прозрачным фотополимером.

... и добавил:
вес модели 90г привод на все колеса.

Оффлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 1971
  • Репутация: +156/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
А металл заливается прямо в смолу? Она держит температуру? Или отличается отдельно, а потом вкладывается в полости шасси?
N СЖД III - IV

Оффлайн ANK

  • Пользователь
  • **
  • Сообщений: 46
  • Репутация: +18/-0
  • Откуда: Москва
  • Имя: Александр
сплав низкотемпературный латунь облуживаю кладу гранулы сплава разогреваю паяльником он растекается в полости и застывает .фотополимер держит температуру.

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 6949
  • Репутация: +299/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Класс! Бери и делай!  ;D

Оффлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 1971
  • Репутация: +156/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
сплав низкотемпературный латунь облуживаю кладу гранулы сплава разогреваю паяльником он растекается в полости и застывает .фотополимер держит температуру.
Спасибо.
N СЖД III - IV

Оффлайн Aleksej_Rostov

  • Старожил
  • ****
  • Сообщений: 226
  • Репутация: +12/-0
  • Откуда: Ростов-на-Дону
  • Имя: Алексей
очень интересно
