ROCO, 10764 Х 2.
« : 19 Ноября 2021, 19:44:33 »
Сугубо поделиться, может кому понадобиться в том числе и мне.
Решил разбить стоянку на правою и левую сторону по питанию.
Тема не нова.
Эксперимент удался. Хотя очень было страшно.

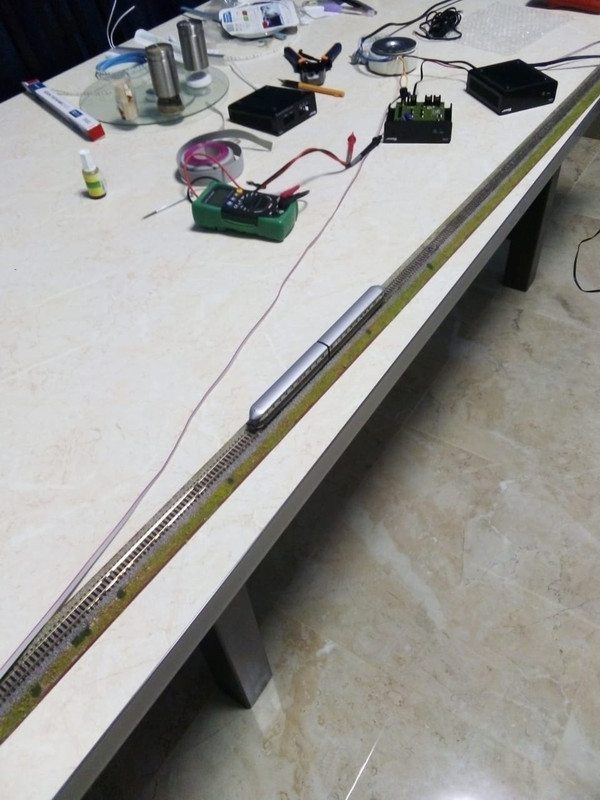

2 бустера 10764 были связаны прямым 4 - х жильным кабелем в окна "Booster out". "ПРЯМЫМ".




Питание на бустеры от тороидальной катушки 15 V х 2, на выходе обмоток 15,8 V при напряжении сети 225 - 230  V.




Тренировочный трек разрезан.




Roco мышь подключена в "Master".

И оно работает.




З,Ы,

Бустеры из детских наборов не пострадали.

Я на Uhlenbrock, сижу. Вопрос CDE, не теле +-и земля на ROCO?

Оффлайн Сергеевич

  • Ветеран
  • *****
  • Сообщений: 1421
  • Репутация: +134/-34
  • мӧҗҥҩ ҧрѻҫҭҩ мӥҫҭҿӄѣ Ӥ.Ҟ.Ҫ.
  • Откуда: 13 верста У.Г.Җ.Д.
  • Имя: Ҝѻӊҫҭѩңҭӥԋъ
Re: ROCO, 10764 Х 2.
« Ответ #1 : 19 Ноября 2021, 20:57:30 »
Решил разбить стоянку на правою и левую сторону по питанию.
Эксперимент удался. Хотя очень было страшно.
2 бустера 10764 были связаны прямым 4 - х жильным кабелем в окна "Booster out". "ПРЯМЫМ".
Питание на бустеры от тороидальной катушки 15 V х 2, на выходе обмоток 15,8 V при напряжении сети 225 - 230  V.
Тренировочный трек разрезан.
Roco мышь подключена в "Master".

Я на Uhlenbrock, сижу. Вопрос CDE, не теле +-и земля на ROCO?
!о! сколько нам открытий чудных , приносит чтение стандартных мануалов"  8)  и форумов в поисках фич  :D ;)

бустеры 10764 и 10765 различаются только разъёмами электроника внутри один в один

https://forum.nscaleclub.ru/index.php?topic=2805.0
http://scaletrainsclub.com/board/viewtopic.php?t=6835
 http://forum.modelldepo.ru/showthread.php?t=2863

собственно такую схему три ведомых бустера 10764 вместо 10765, к которым подключены рельсы большого макета, поделённого электрически на три части - и ни в коем случае сюда нельзя включать маусы !!  и белая z21,  ведущая в которую воткнуты все маус2, мультимаусы - до 30 штук, модули обратной связи - до 30 штук и собственно отдельная шина под стрелочные декодеры. ну и компьютерная сеть с вифи, планшетами и компом.
просто нужно соблюдать три условия: а) полярность на стыках рельс с соседних бустеров должна совпадать. б) блоки питания  бустеров должны выдавать  одинаковую напряжение,  при разнице более 2-3 вольт - будет сработка защиты, можно даже с одного БП, для эНки всё же 15 вольт многовато пробуйте найти 12 вольт,  в)  все пульты включать только в один !! блок в мастер один мултимаус, в слейв все остальные 28 штук через переходники.
СДЕ у роко нет. межбустерная шина это урезанный икспресснет,  межбустерный шнурок прямой 4с4р опять же через разветвители.


тут вот вообще параллелят http://forum.modelldepo.ru/showthread.php?t=19556
HOe.N.Z? . .  G.Oe.HO! ПолHOля , эNка и кое-что ещё.  Люблю У.Г.Ж.Д. особенно 13 версту и вообще 1 эпоху.
https://mynickname.com/id834180
https://mynickname.com/id1361505

Оффлайн bav

  • Постоялец
  • ***
  • Сообщений: 194
  • Репутация: +30/-3
  • Откуда: Москва
  • Имя: Александр
Re: ROCO, 10764 Х 2.
« Ответ #2 : 19 Ноября 2021, 21:06:17 »
!о! сколько нам открытий чудных , приносит чтение стандартных мануалов"    и форумов в поисках фич     https://forum.nscaleclub.ru/index.php?topic=2805.0
бустеры 10764 и 10765 различаются только разъёмами.
собственно такую схему три ведомых бустера 10764 вместо 10765, к которым подключены рельсы большого макета, поделённого электрически на три части - и ни в коем случае сюда нельзя включать маусы !!  и белая z21,  ведущая в которую воткнуты все маус2, мультимаусы - до 30 штук, модули обратной связи - до 30 штук и собственно отдельная шина под стрелочные декодеры. ну и компьютерная сеть с вифи, планшетами и компом.
просто нужно соблюдать три условия: а) полярность на стыках рельс с соседних бустеров должна совпадать. б) блоки питания  бустеров должны выдавать  одинаковую напряжение,  при разнице более 2 вольт - будет сработка защиты, можно даже с одного БП, для эНки всё же 15 вольт многовато пробуйте найти 12 вольт,  в)  все пульты включать только в один !! блок в мастер один мултимаус, в слейв все остальные 28 штук через переходники.
СДЕ у роко нет. межбустерная шина это урезанный икспресснет,  межбустерный шнурок прямой 4с4р опять же через разветвители.



Только слабость прояви, откусят руки. Это записная книжка.
