Пробую собрать кит ТГМ4

[Sandro]

Чёрт! Провалились как подземлю эти НЕМ шахты, что у меня есть.
Они все Даполовские. Старый тип - там всё просто коробочка 6х6х3 мм, она просто клеется под платформу и в нее вставляется сама шахта.
Новый тип, который сейчас на ДМ-тойсе там сложнее и она сама побольше, но зато имеет возможность прикрепляться винтиками. в упаковке 4 комплекта.

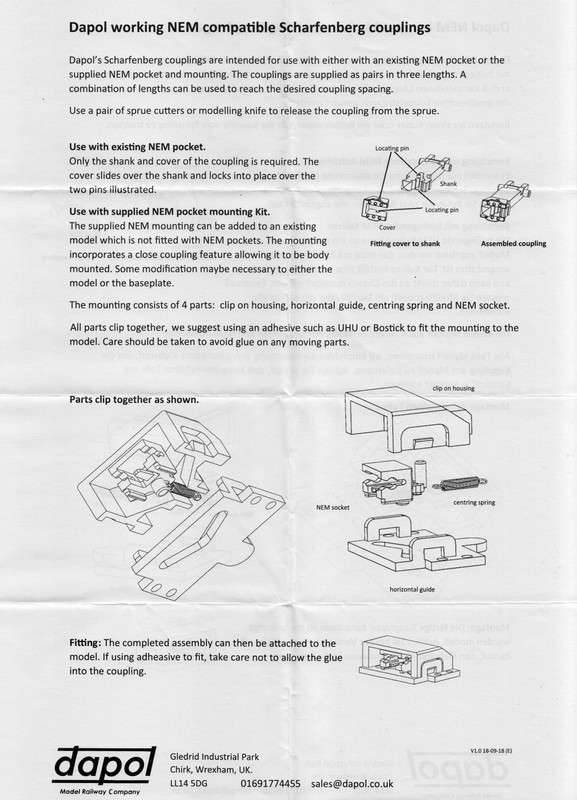

Вот от новой я инструкцию нашел. Не знаю насколько она тут уменьшится, но кому понадобится, могу прислать.

[Knallfrosch]

Да, прикольная... Надо будет подумать.

[Sandro]

Да, прикольная... Надо будет подумать.

И вроде как, судя по этому вырезу "галочкой" она динамическая... Жаль не удалось найти сами пластмассовые части...Но найду, куда засунул.

[Knallfrosch]

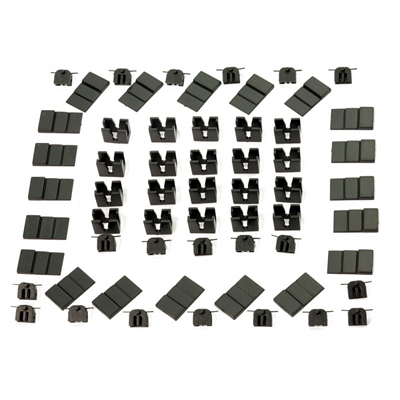

Пока нашел только такие. Заказал, теперь ждать....



[Sandro]

Пока нашел только такие. Заказал, теперь ждать....

Да да, это старые их шахты.
Вот, Саш, на ДМ-тойс новые их https://www.dm-toys.de/en/product-details/MU_N-X00010.html

[Gematogen]

Похоже, там действительно динамический механизм. Это сильно улучшит проходимость в кривых.
Если сама сцепка на длинной ноге, то механизм можно сдвинуть глубже и пилить щель в метельнике только для ножки.
Это если телеги не упрутся.

[Knallfrosch]

Ура! Приехали Даполовские шахты для сцепок!

Похоже, там действительно динамический механизм.

Нет, Миш, там не динамический механизм (как я его понимаю), просто сцепка в шахте поворачивается в горизонтальной плоскости.
В целом, прикольный набор для самостоятельной установки,но обнаружилось 2 момента - во первых, сразу после установки держатель сцепки довольно сильно ее зажимает и она не хочет возвращаться в исходное положения после поднимания вверх. Но это решилось довольно просто расточкой держателя. Второй момент - сцепка поворачивается в горизонтальной плоскости и поднимается вверх  с заметным усилием. Все-же, я стараюсь делать на моделях ход сцепки как можно свободнее,ну да ладно, в любом случае, спасибо Sandro за наводку!

Для установки шахты на нужную высоту пришлось выпилить две вставочки:



На месте это будет выглядеть вот так:



Заодно уж сообразил крепеж боковин телеги:



И в сборке:



Устанавливаем коробку сцепки на место:



Собираем все в кучку и получаем что-то похожее на тепловоз:



Обязательно проверяем правильность установки сцепки по высоте. Вроде попали...





Теперь ждем моторчик, который должен уже вот-вот приехать и будем думать, как заставить всю эту конструкцию двигаться...

[Dmitry206]

У меня лежат такие шахты, мог бы поделиться

[Knallfrosch]

У меня лежат такие шахты, мог бы поделиться

Спасибо, Дим, пусть будут в хозяйстве!

[Knallfrosch]

Приехал моторчик и съемник для шестерней. Моторчики классные - компактные, но в аналоге дают сразу многовато оборотов, как мне показалось. Интересно, декодер сможет их заставить работать в маневровом режиме, или придется искать другой мотор?

[Sormovo]

Я тоже такой мотор использовал для своего ТГМ4. Подключил декодер LSH от моделдепо, модель может ползти очень медленно, лишь бы токосьем хороший был.

[Knallfrosch]

Подключил декодер LSH от моделдепо, модель может ползти очень медленно, лишь бы токосьем хороший был.

О, хорошие вести, спасибо! Значит, будем думать, как его крепить и как утяжелять модель!

[Вовчик188]

Значит будем думать как утяжелять модель!

Могу посоветовать взять свинцовые грузики в шиномонтаже, которые используют для балансировки колёс. Их можно на двухсторонний скотч приклеить изнутри корпуса локомотива, если будет недостаточно веса-можно пожертвовать интерьером кабины.

[Knallfrosch]

Владимир, спасибо за совет, но я думаю, буду лить груз нужной формы.

[Вовчик188]

Владимир, спасибо за совет, но я думаю, буду лить груз нужной формы.

А, если есть такие навыки-это оптимальный вариант.
