это по оригиналу образцу? или просто подражание по фото?
ScaleN, я пользовался следующими исходными данными:
Об "Diorama-Kun" от коллеги:

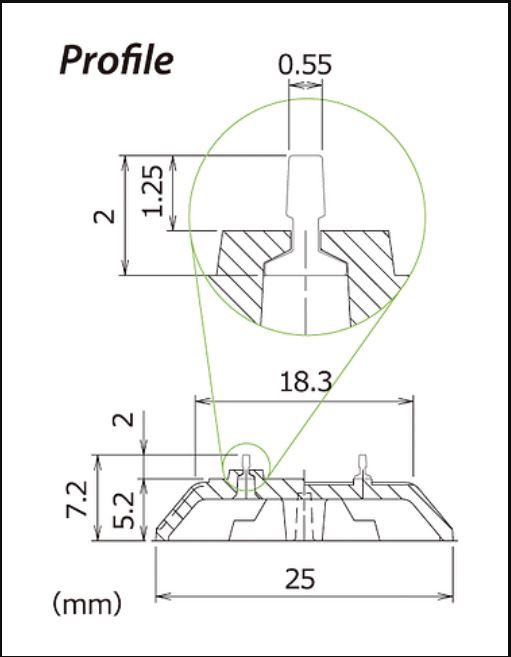

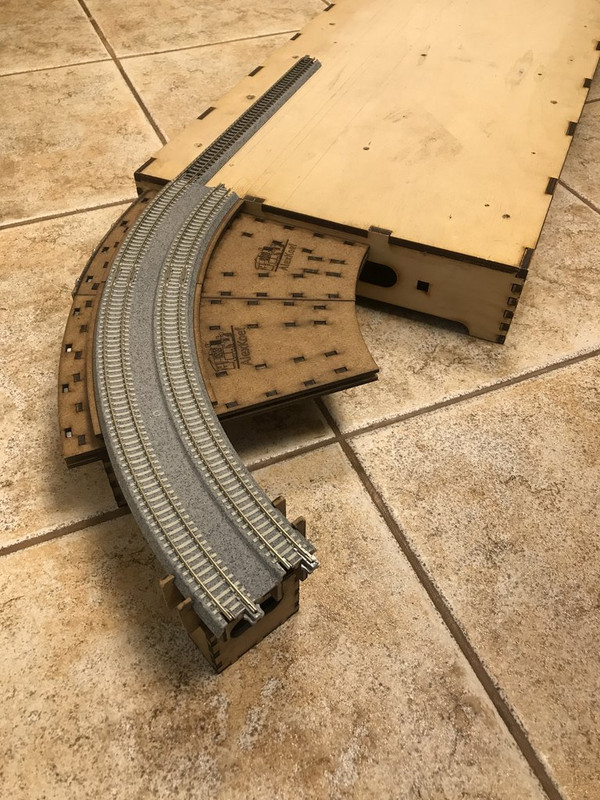

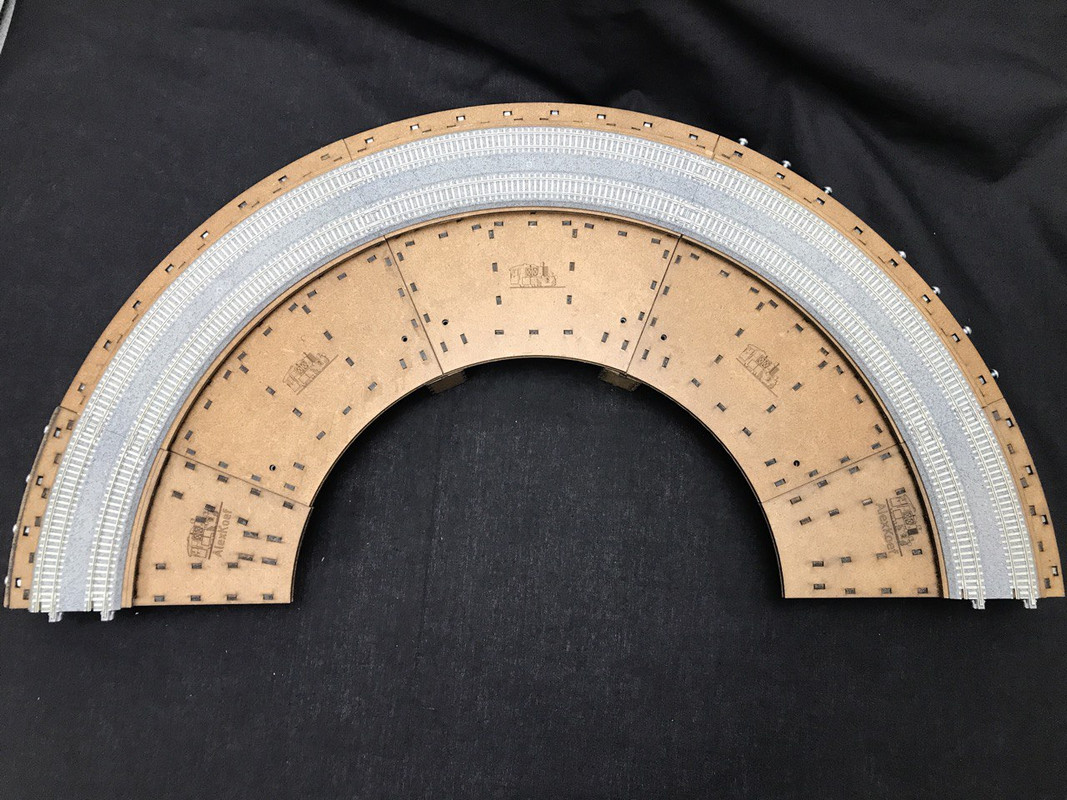

Ну и KATO, понятно, включая все радиусы и требуемые габаритные границы кривых
ИСТОЧНИК:

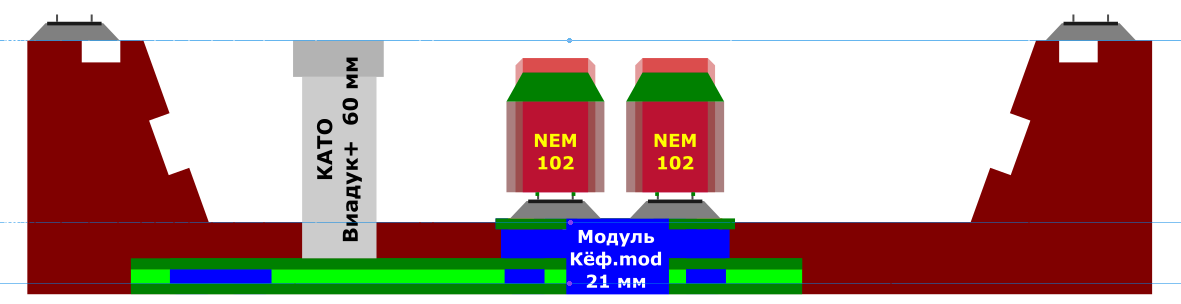

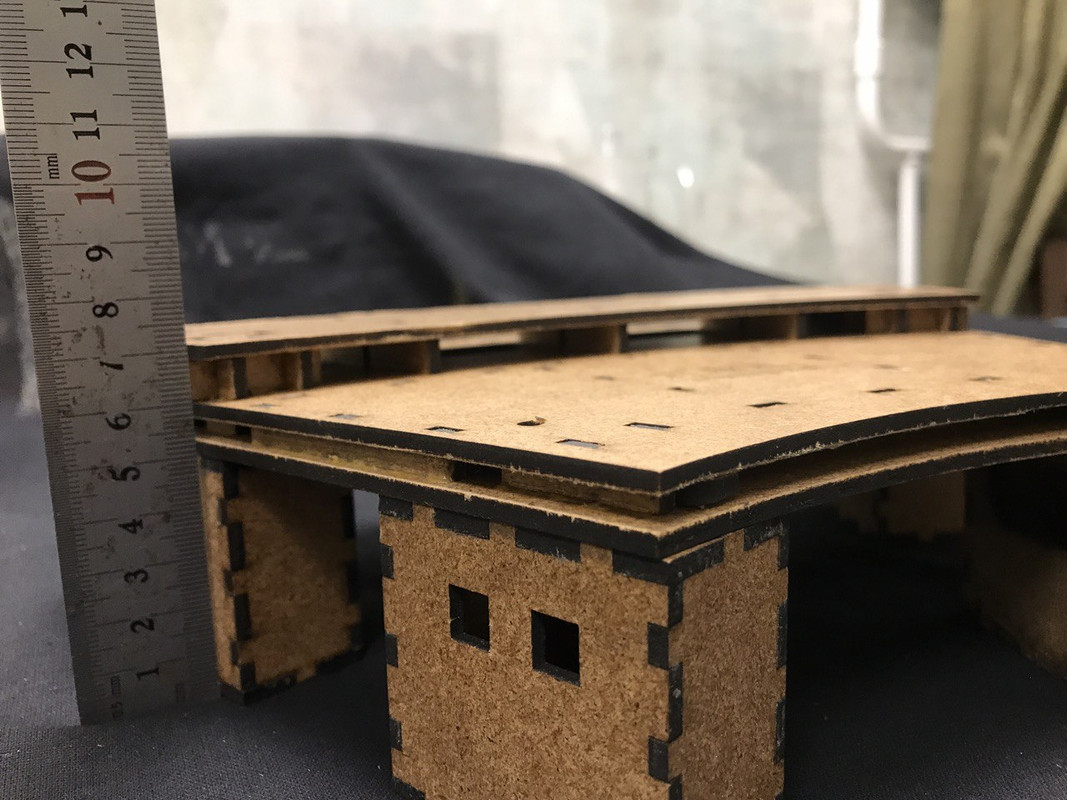

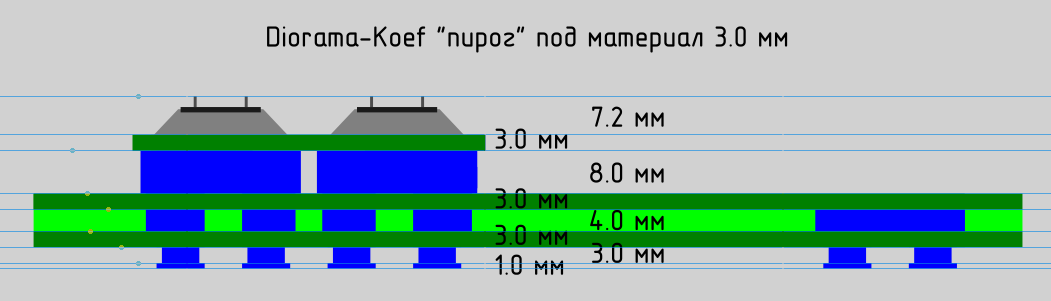

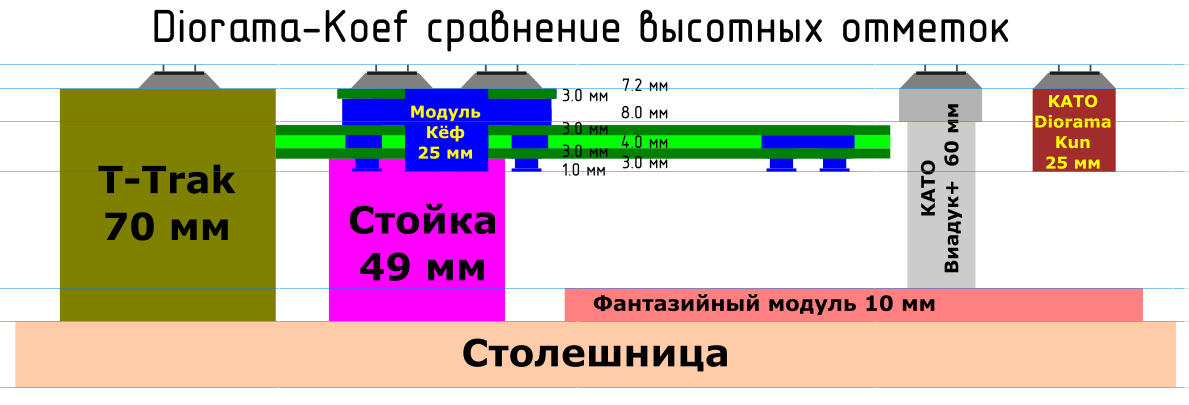

В принципе, самой цели делать высоту именно 25 мм не было, но мне показалась эта высота оптимальной, при такой высоте можно (снизу вверх):

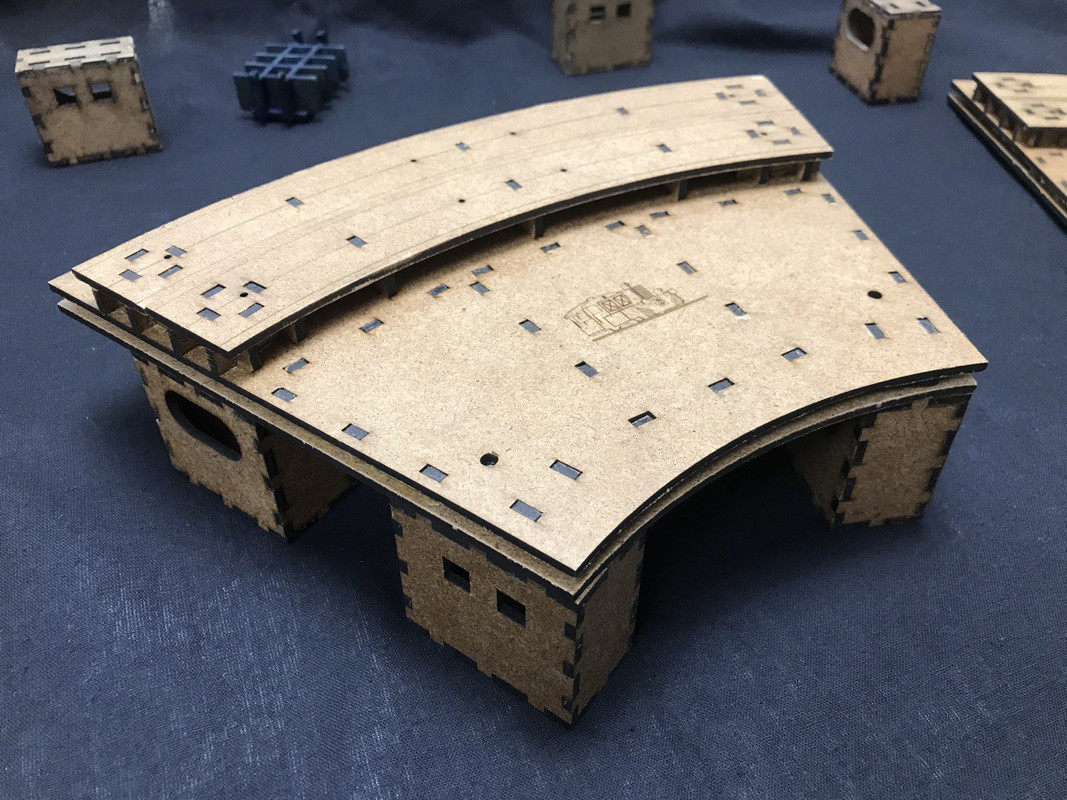

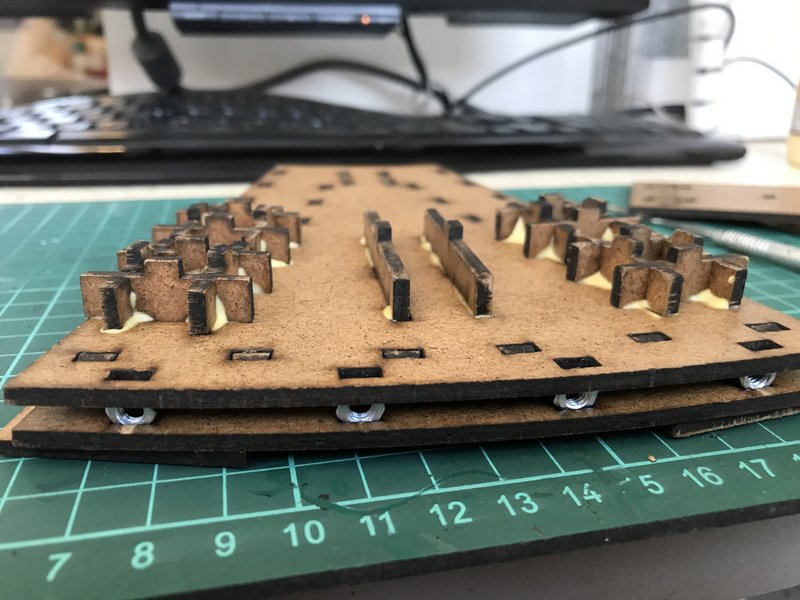

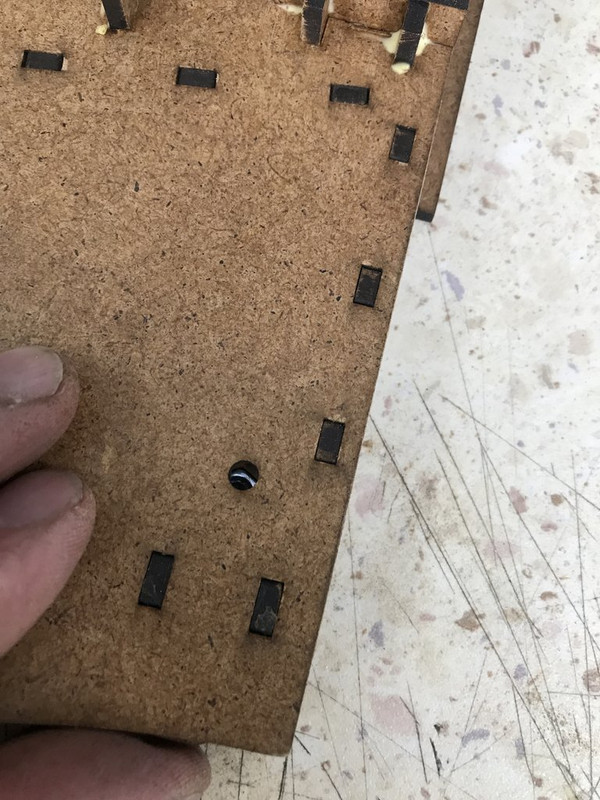

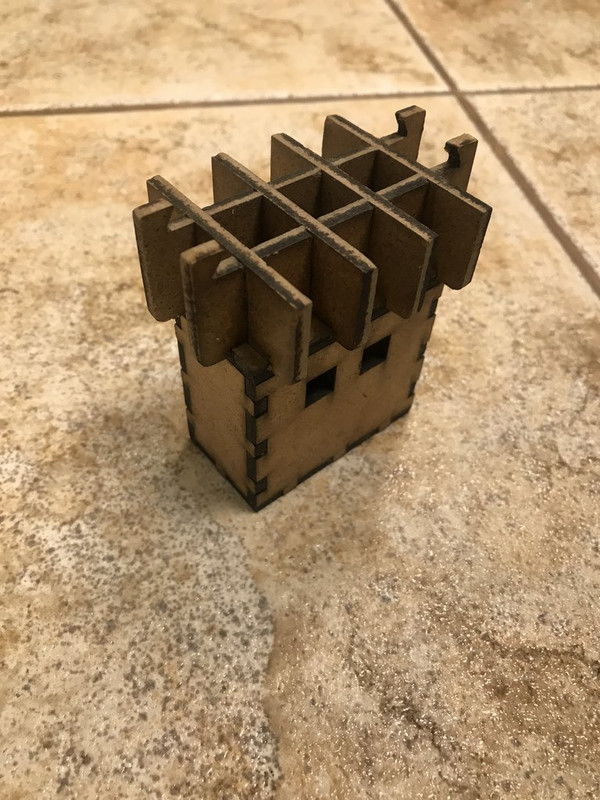

1. Сделать ножки.
1.1. Чтобы фиксаторы для удобства склеивания ставить.
1.2. Чтобы на стол ставить не плоскостью, а на 4 точки (3 точки уже опыт показал - мало).
1.3. Чтобы фиксировать между собой модули, при желании.

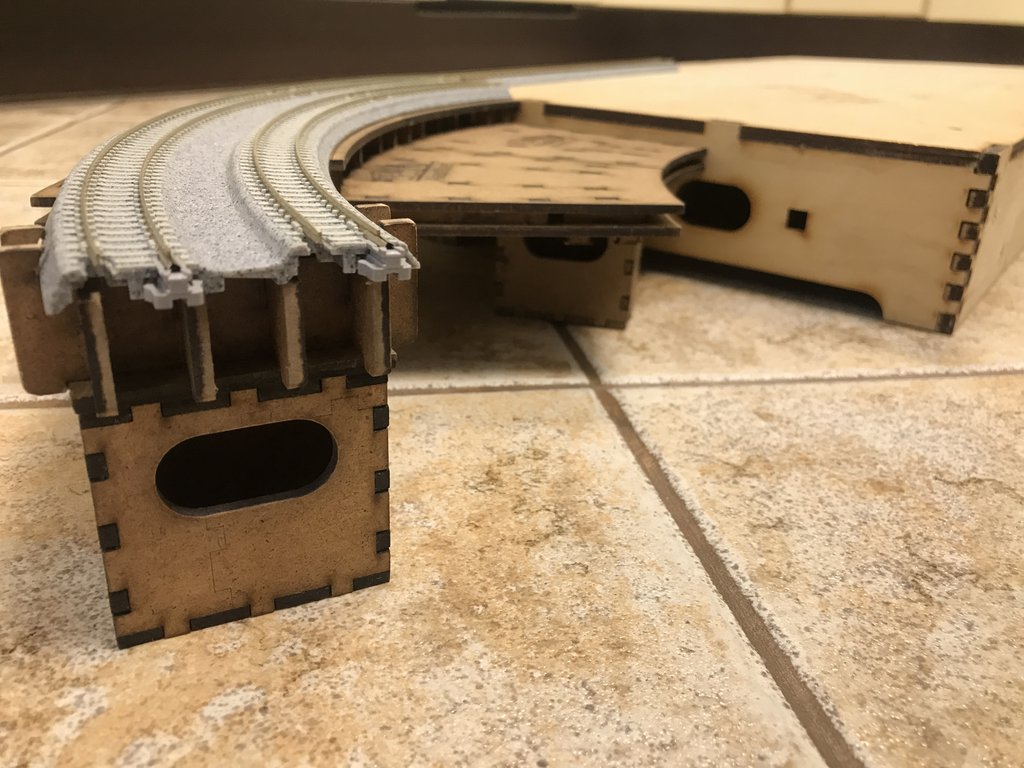

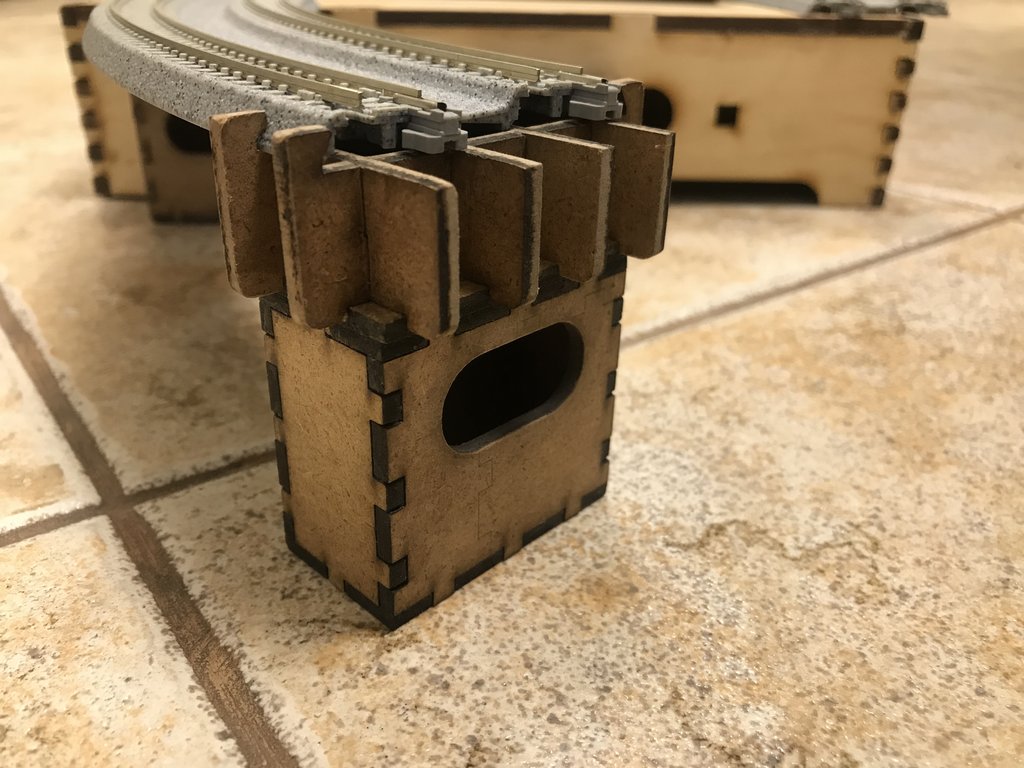

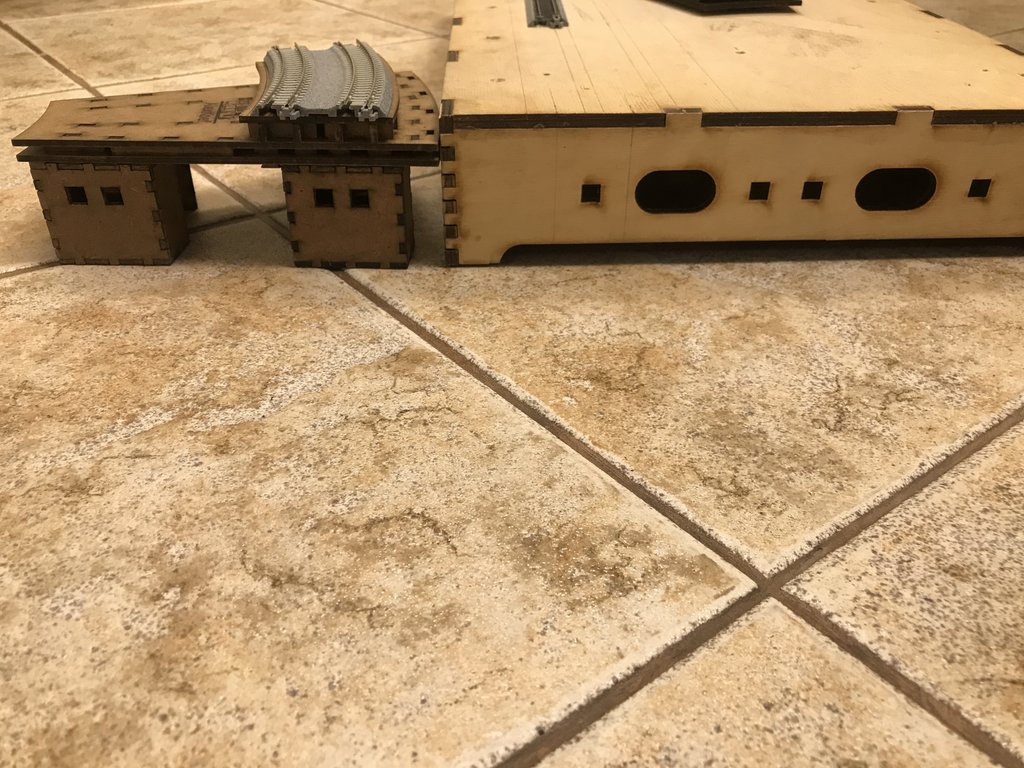

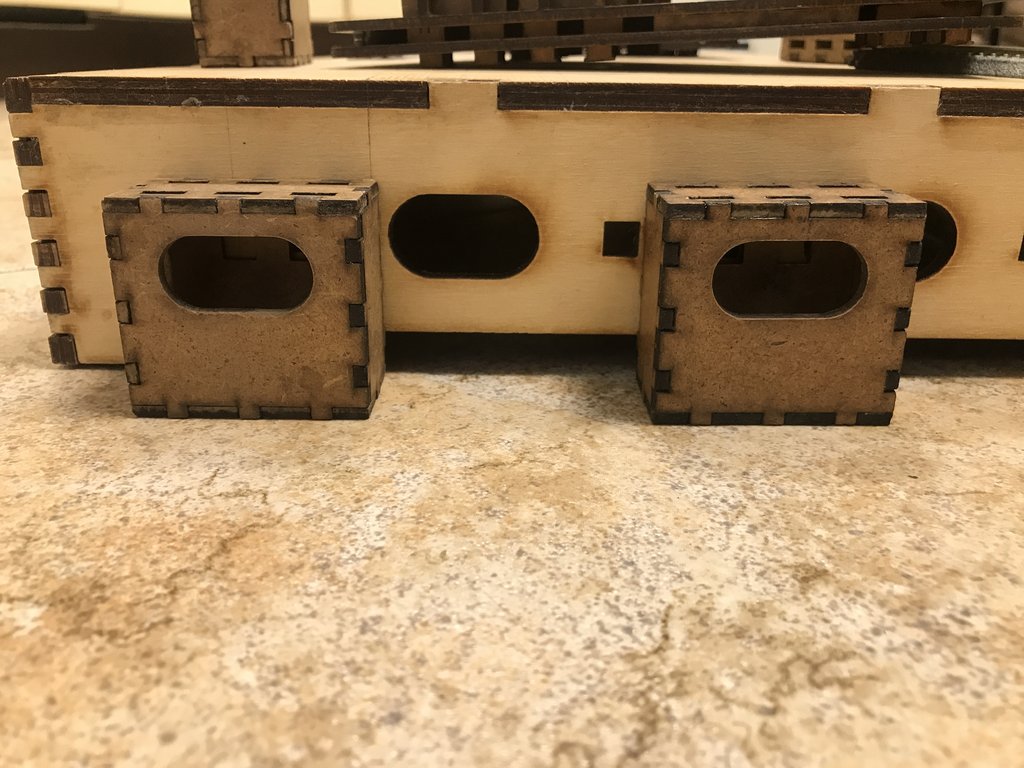

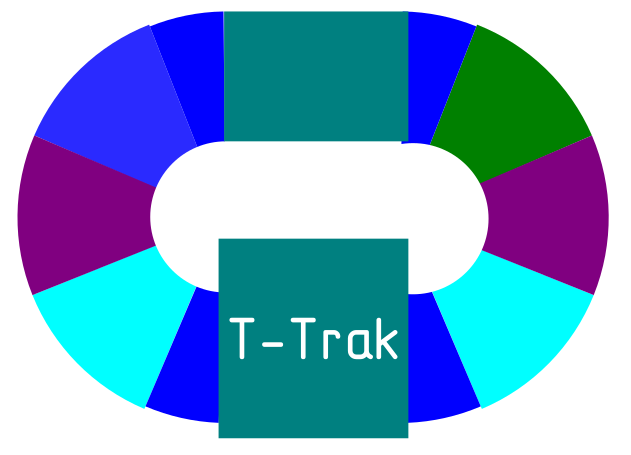

1.4. Чтобы пристыковывать снизу ножки-стойки до высоты модуля T-trak.

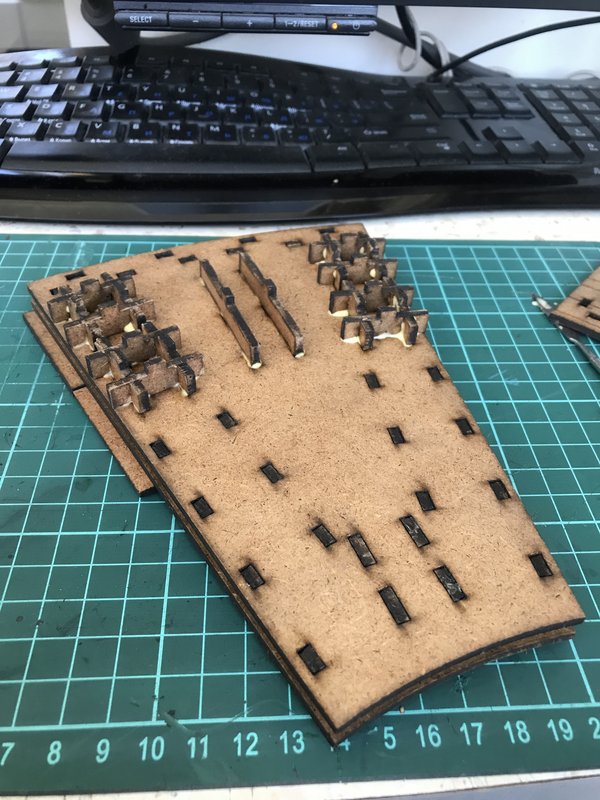

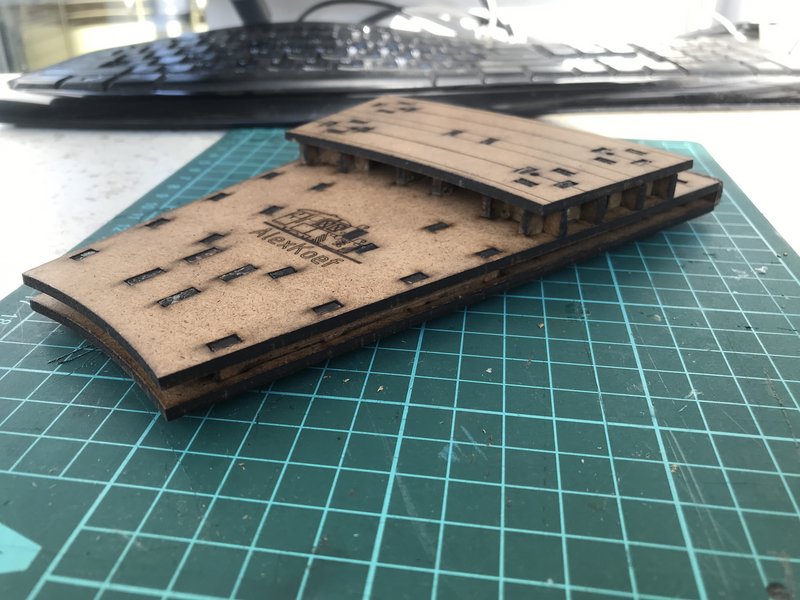

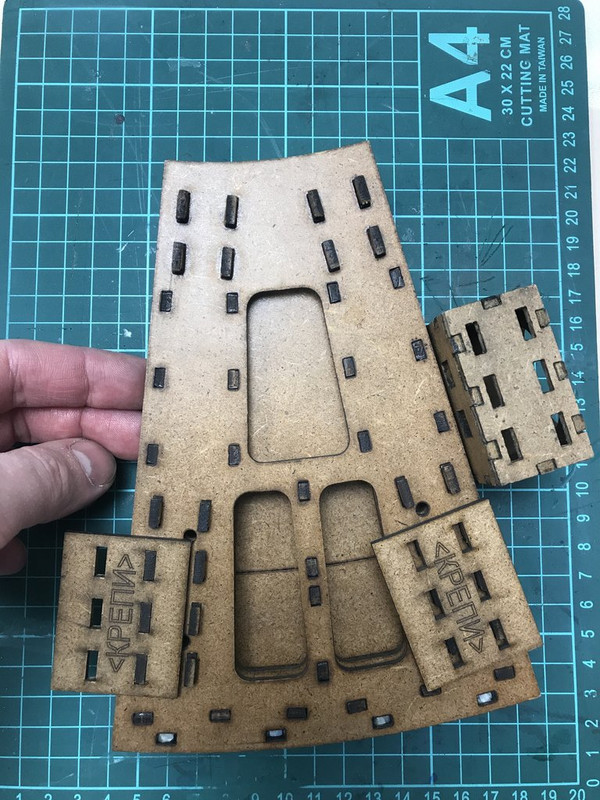

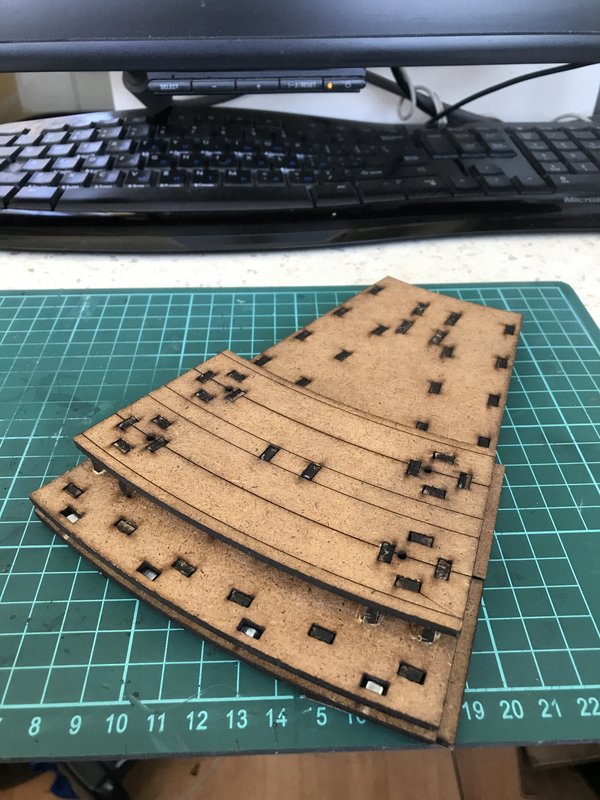

2. Сделать жёсткую базу (вАфлю, типа).

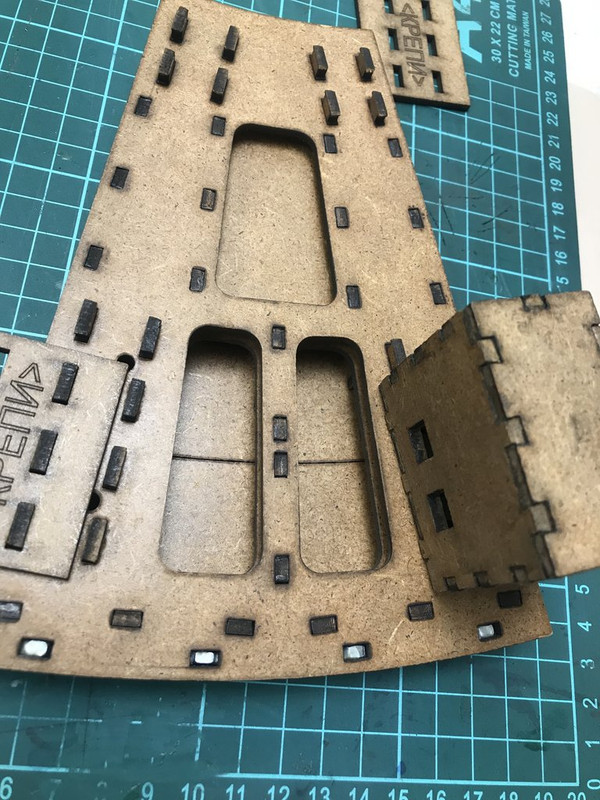

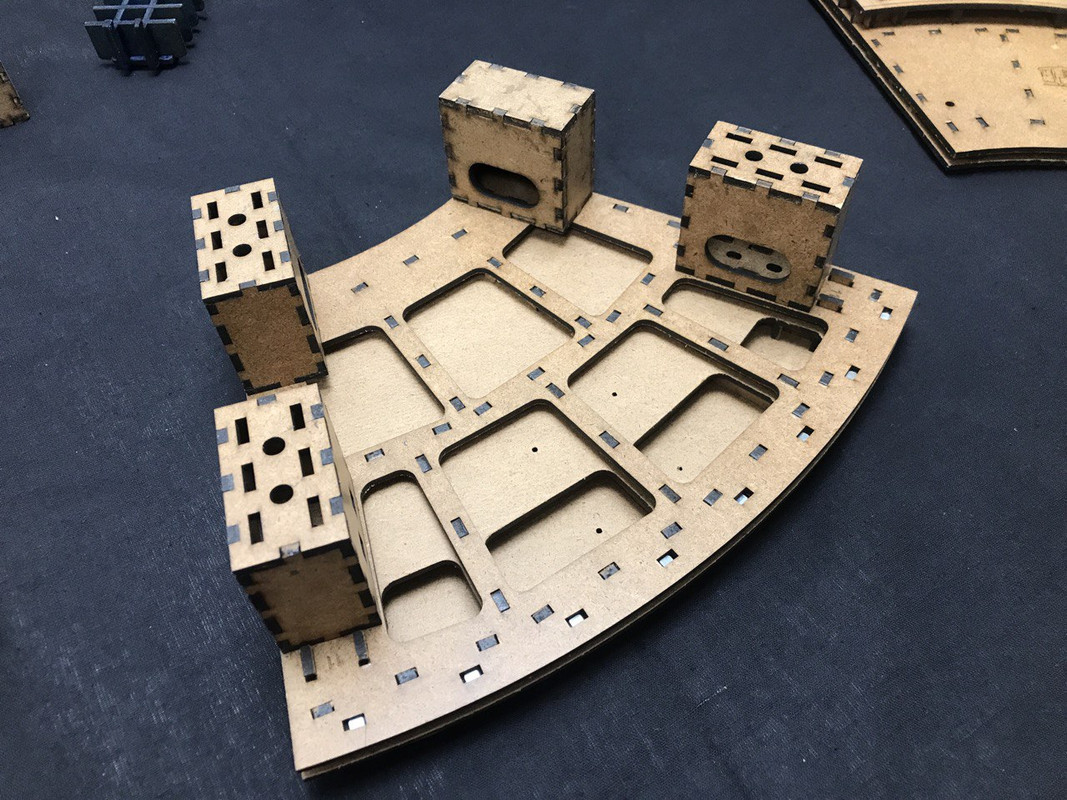

3. Сделать что-то типа кессонов чтобы устанавливать электронику.
4. Сделать возможность для проводки проводов во все стороны.

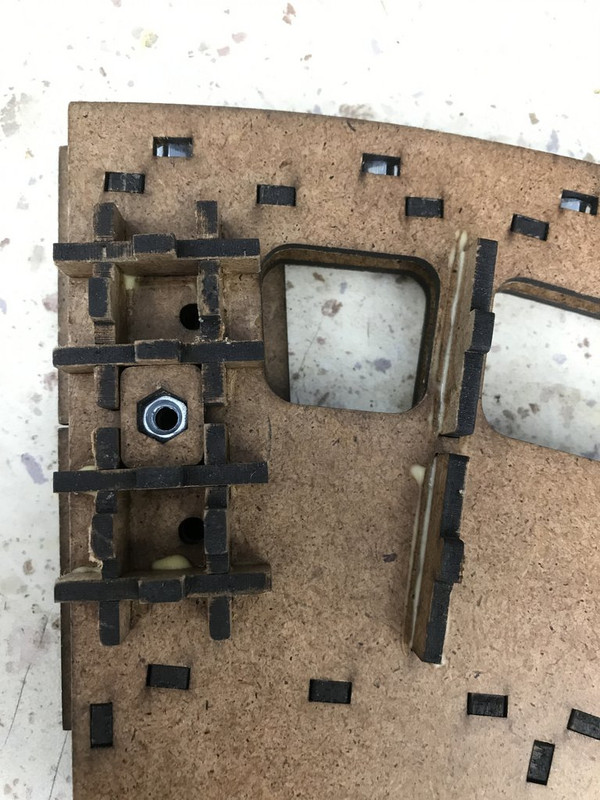

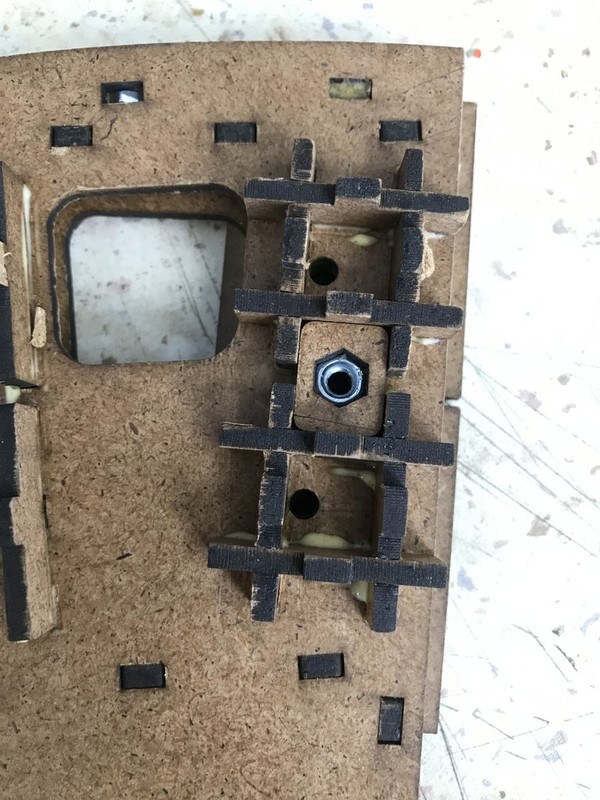

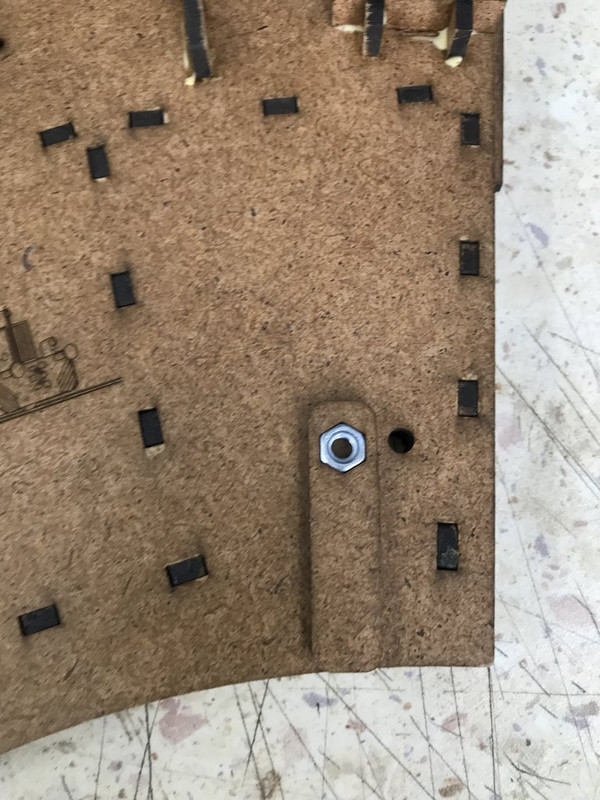

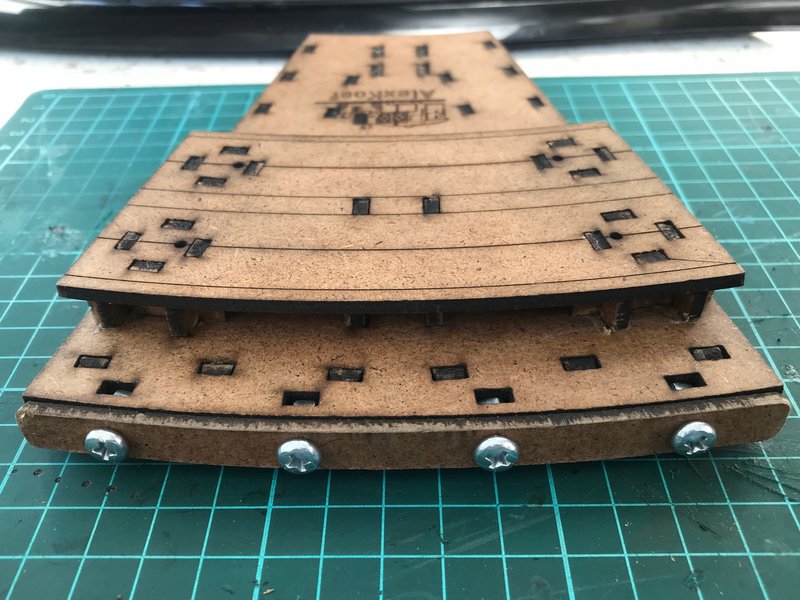

5. Сделать закладные под гайки.

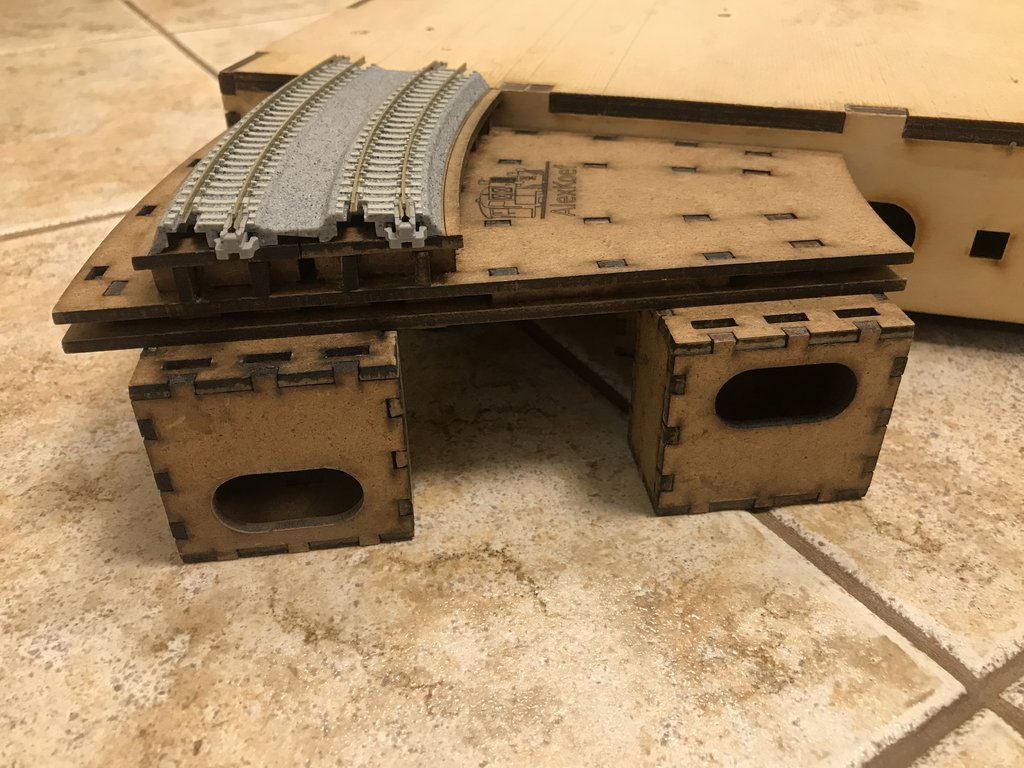

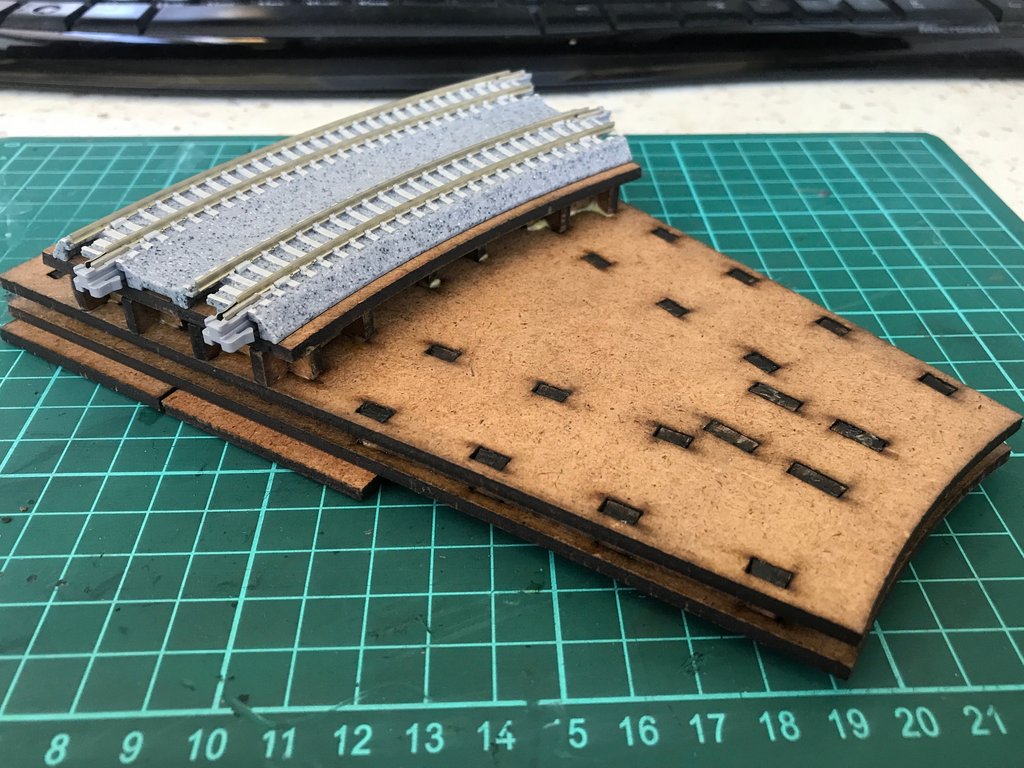

6. Поднять уровень верхней панели на оптимальную высоту.

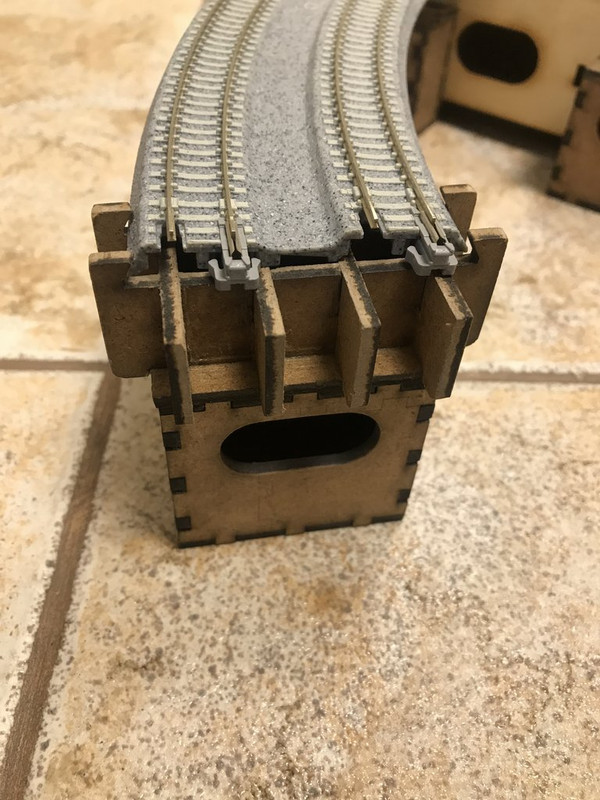

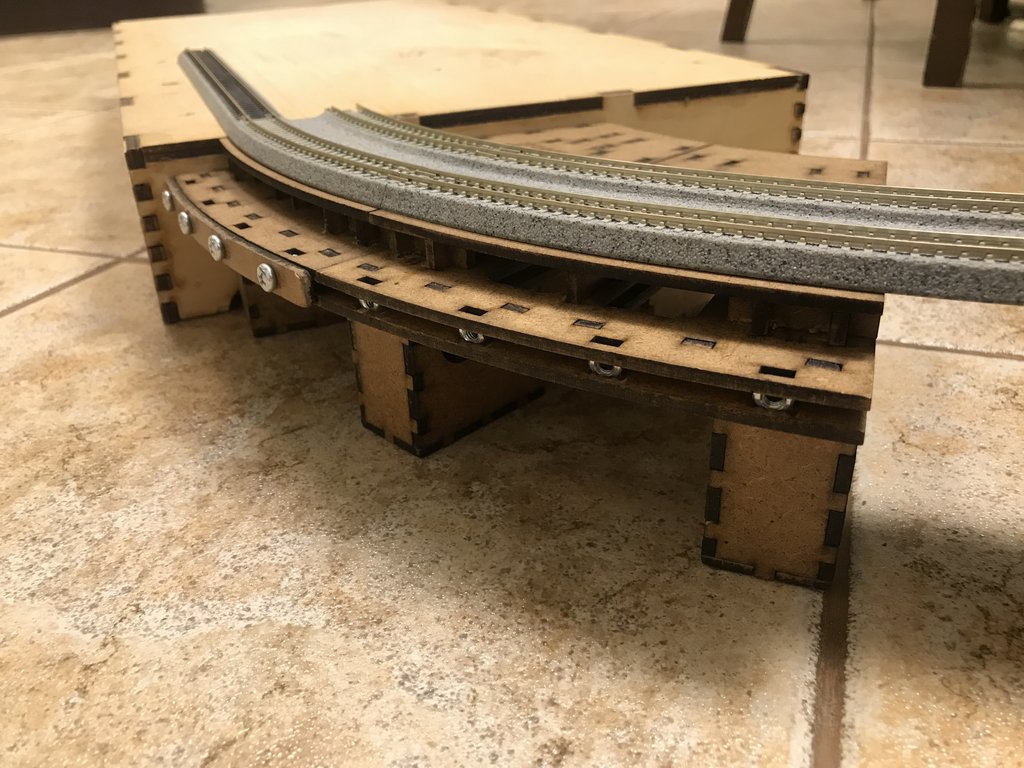

6.1. Чтобы делать мосты и мостики.
6.2. Чтобы не очень много приклеивать ЭППС для получения равнин.
7. Наконец, чтобы при изменении толщины Материала изготовления - можно было легко подгонять конструкцию под нужные высоты.
