Коллеги, здравствуйте.

Хочу немного рассказать про свой опыт эксплуатации лазерного гравера.
Подробности про сам аппарат напишу если будет интерес т.к. сравнивать не могу и рекомендовать ту или иную модель тоже не могу т.к. и не с чем сравнить).

Но сразу отмечу принципиальные вещи для понимания про станок:
1. Это не профессиональное оборудование.
2. Принципиально важно наличие системы обдува зоны резки от внешнего компрессора.
3. Принципиально важна быстрая "безотвёрточная" подстройка высоты.
4. Необходим компрессор.
5. Необходима вытяжка.
+
6. Под заготовкой должна быть игольчато-зубчатая подложка (но я пока использую просто подкладки ::))
7. Зона реза значительно меньше самого станка, у меня 37х37 см. (в более дорогих моделях ситуация лучше)

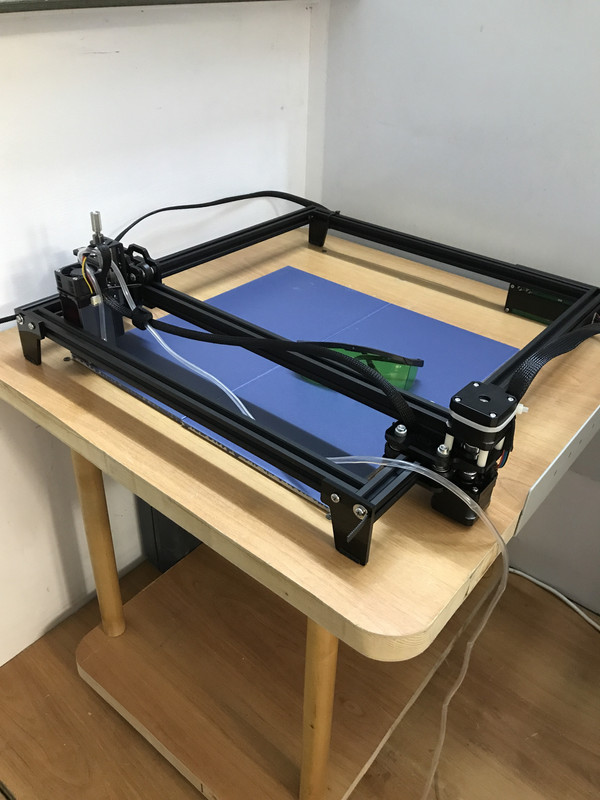

Вот так это выглядело с самого начала:

Fig.1^
Стол из обрезков. Остатки плитки (матовой) от ремонта в качестве негорючей подложки (кстати нигде не видел чтобы так делали, а это очень удобно).


Fig.2^
Снизу бесперебойник и там ещё подвешен компрессор


Fig.3^
Компрессор такой. Про его подвес вот тут опубликовал: https://alexkoef.wordpress.com/2023/03/03/suspension-aquarium-air-pump-for-air-assist-laser-engraving/

Скорость резки фанеры 4 мм - 600 мм/мин - требуется 4-5-6 проходов.

Видео как режет/гравирует под спойлером. Использование "RuTube" принципиально, не будем использовать - не будет развития.

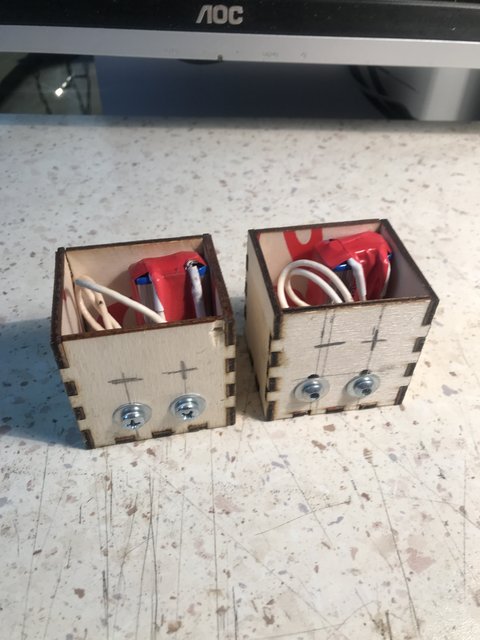

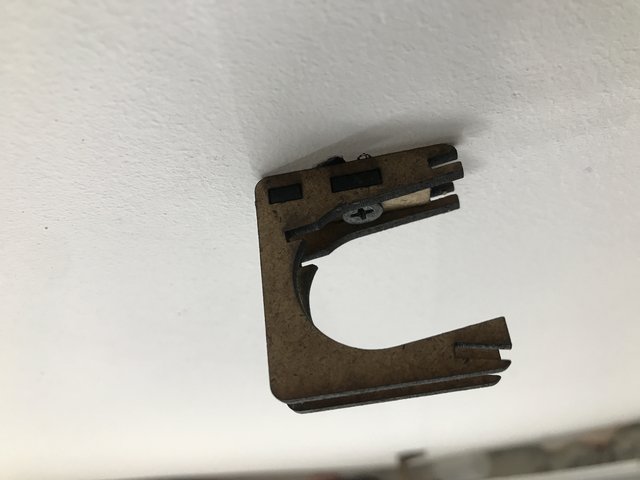

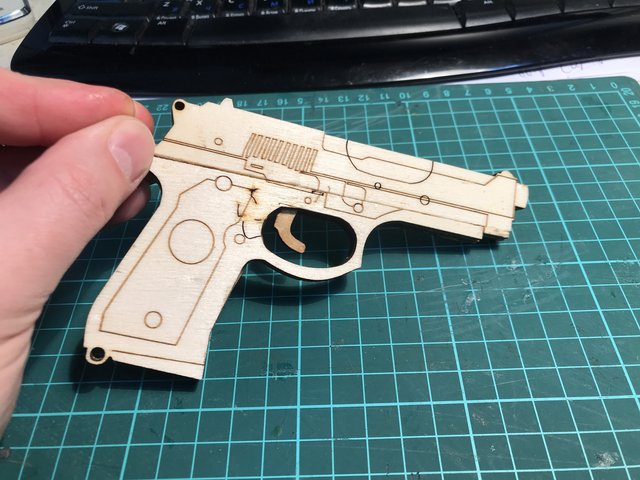

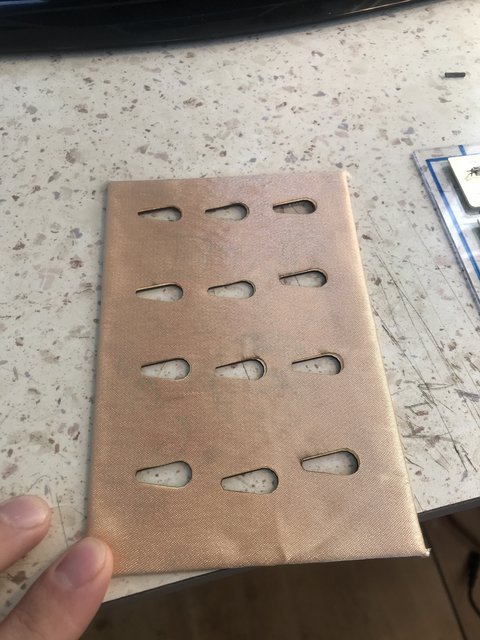

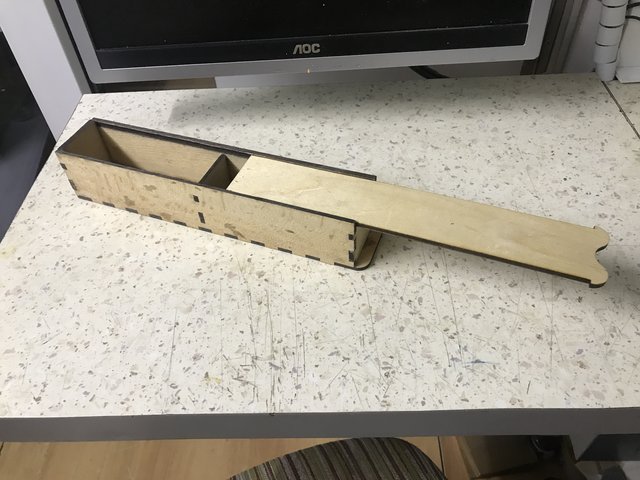

Результаты некоторых своих экспериментов и поделки ниже под спойлером:
Спойлер (кликните для показа/скрытия)

Diorama-Кёф - режется на нём же:  https://forum.nscaleclub.ru/index.php?topic=8294.msg158652#msg158652

T-Trak тоже: https://forum.nscaleclub.ru/index.php?topic=8437.msg159270#msg159270

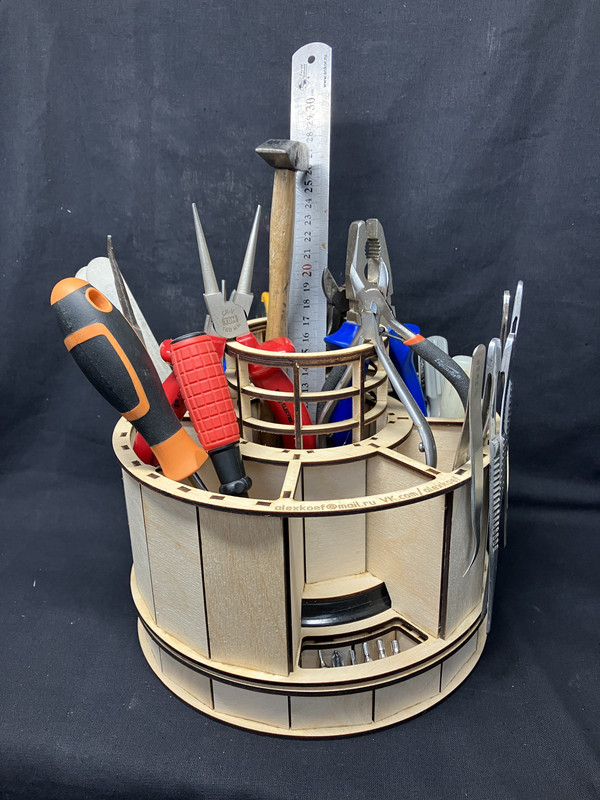

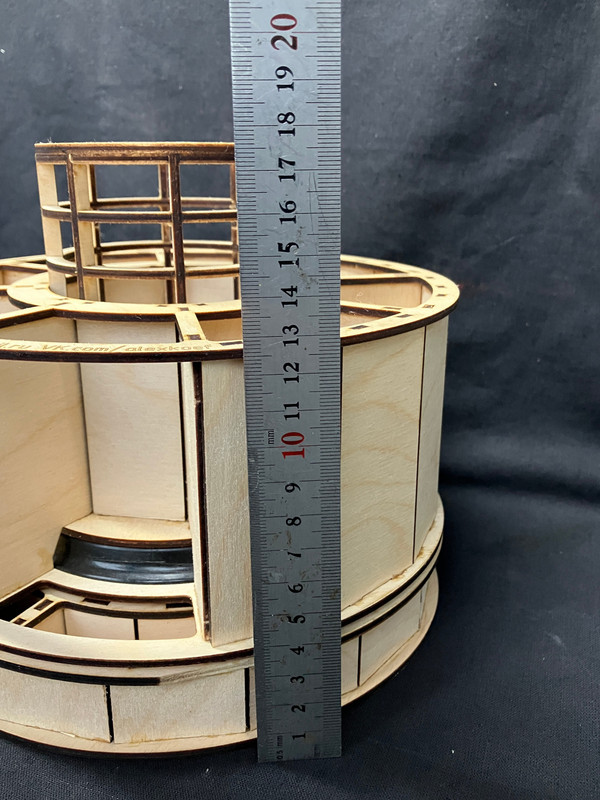

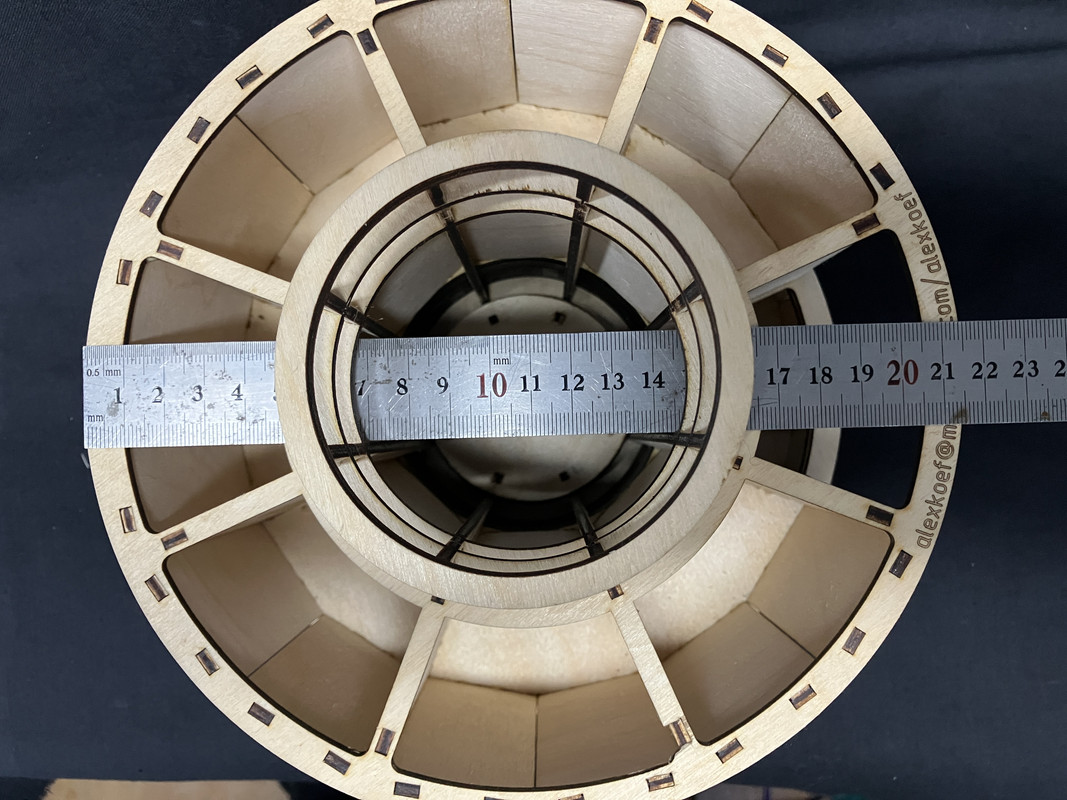

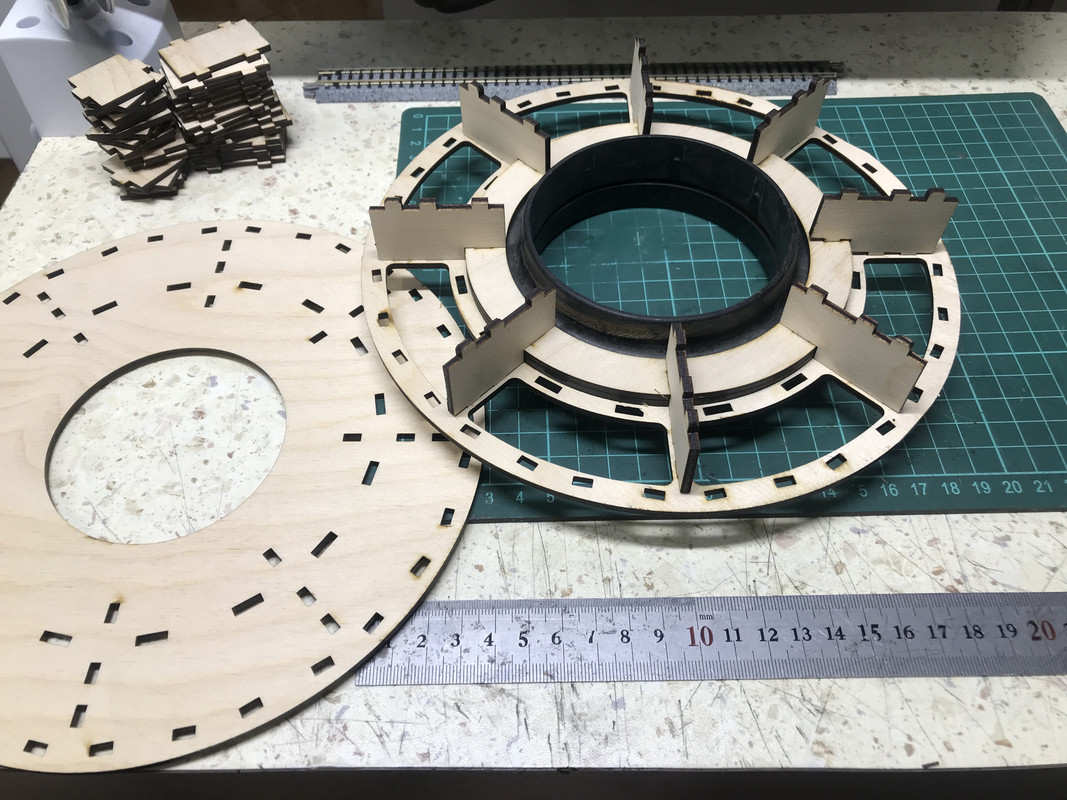

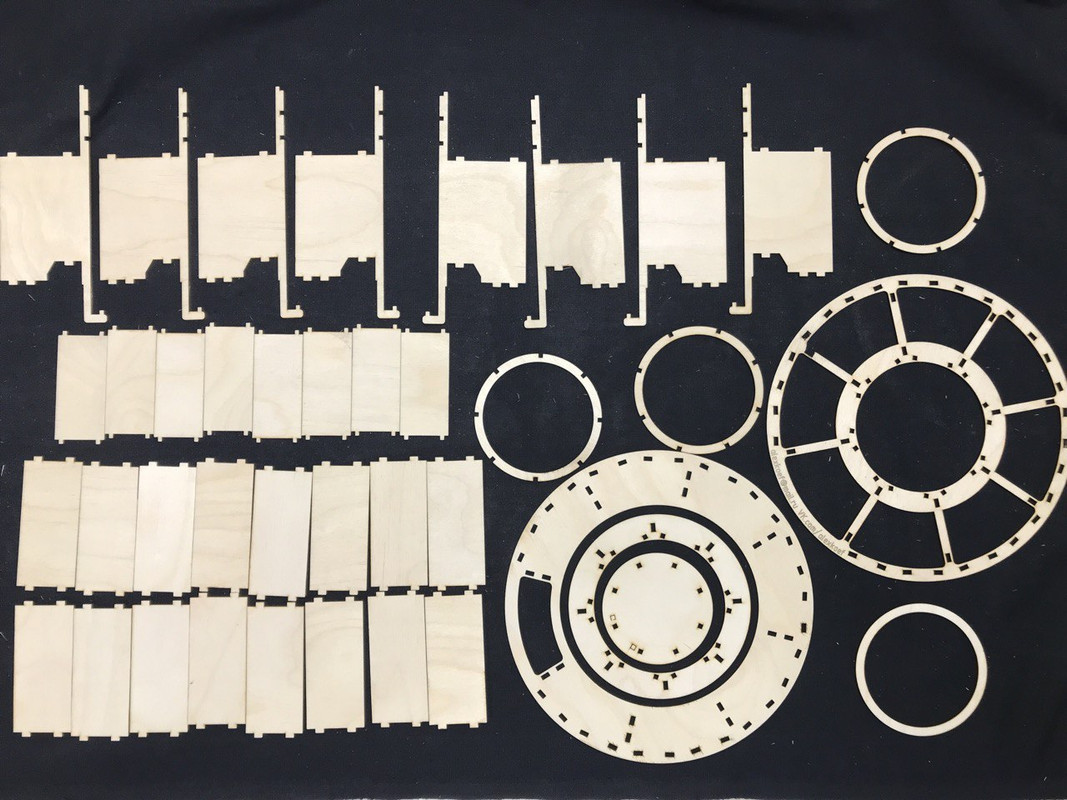

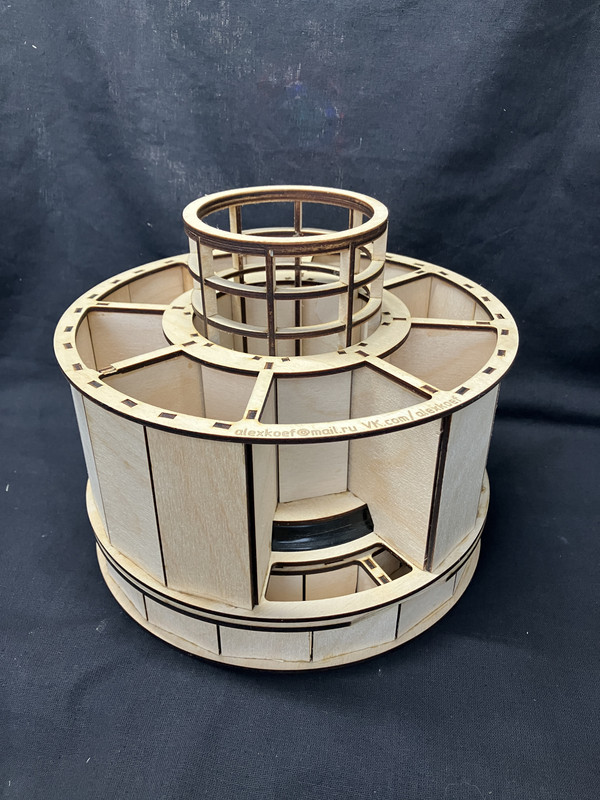

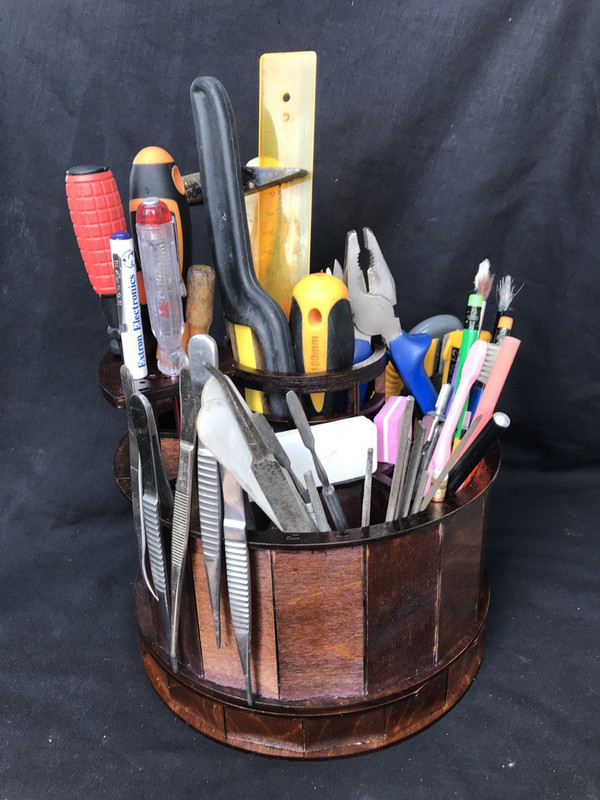

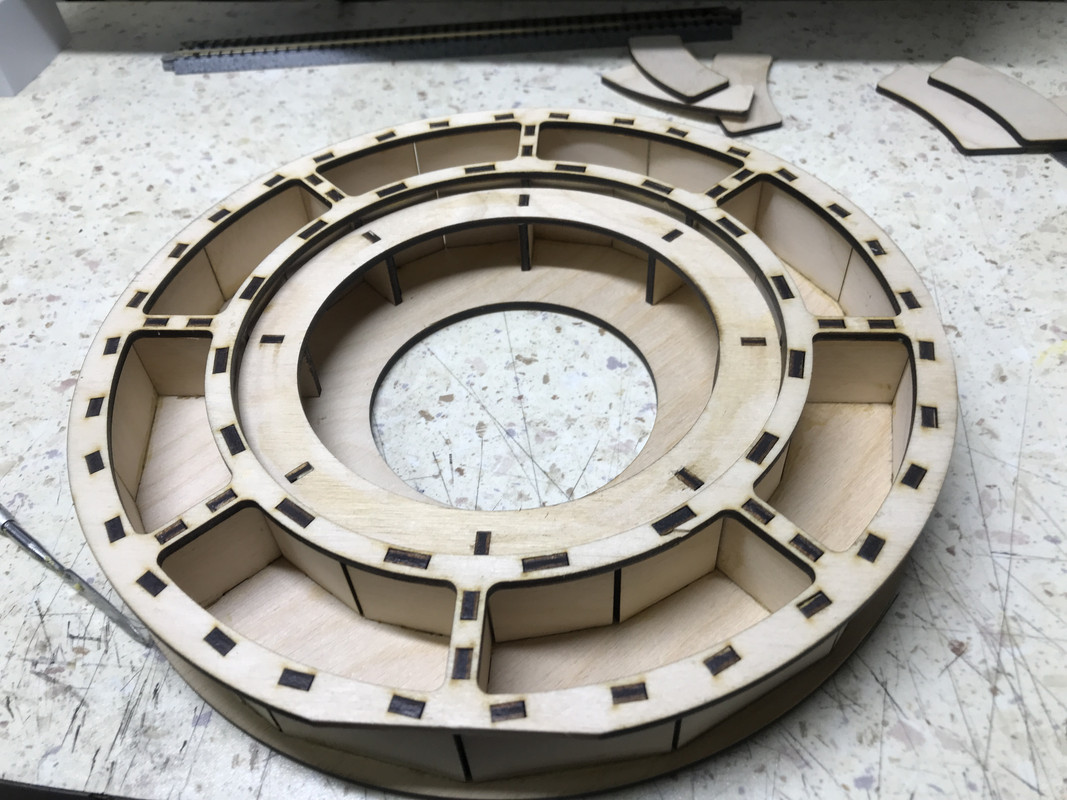

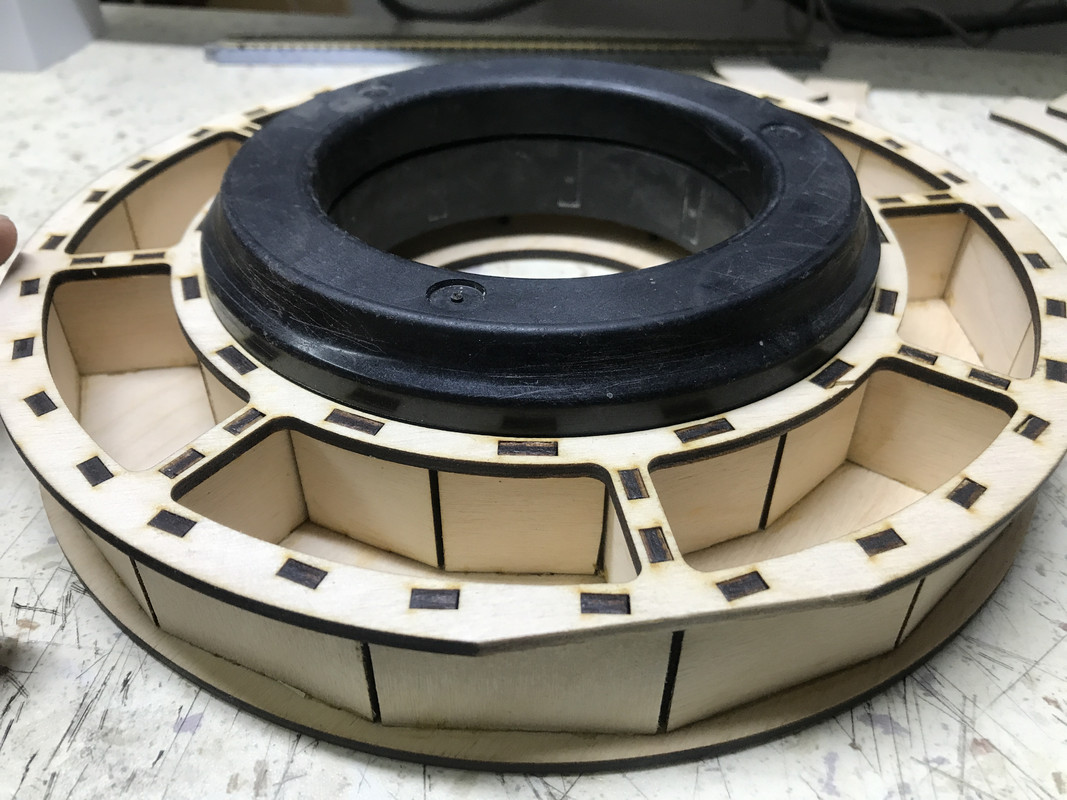

Вот органайзер для разминки нарезал:


Спойлер (кликните для показа/скрытия)

https://vk.com/clip806174512_456239018
« Последнее редактирование: 03 Августа 2023, 12:28:53 от Кёф »

Оффлайн Nimrod94

  • Старожил
  • ****
  • Сообщений: 254
  • Репутация: +7/-1
  • Откуда: Санкт-Петербург
Здорово)
а какая мощность диода?
я раньше 90 ваттной трубкой пользовался, но она для хобби избыточна, сейчас купил Ortur Laser master 2pro с металлическим кожухом.

Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 2032
  • Репутация: +103/-1
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Александр/Кёф
а какая мощность диода?
10 Ватт.
Где-то было написано, что там два лазера, типа через призму. Сейчас, вроде есть мощнее, но я туда не смотрю т.к. это может стать болезнью)))

... и добавил:
Nimrod94, какой компрессор с какой мощностью Вы используете в "Ortur Laser master 2pro"?
По вашим ощущениям, на сколько компрессор влияет на чистоту реза?
« Последнее редактирование: 18 Мая 2023, 19:05:31 от Кёф »

Оффлайн Nimrod94

  • Старожил
  • ****
  • Сообщений: 254
  • Репутация: +7/-1
  • Откуда: Санкт-Петербург
Nimrod94, какой компрессор с какой мощностью Вы используете в "Ortur Laser master 2pro"?
По вашим ощущениям, на сколько компрессор влияет на чистоту реза?
фирменный от Ортур, раньше была аквариумная помпа и она вроде была мощнее, но чистота реза была хуже.

Оффлайн мобидик

  • Постоялец
  • ***
  • Сообщений: 83
  • Репутация: +4/-2
  • Откуда: Новосибирск
  • Имя: Михаил
10 Ватт.
Где-то было написано, что там два лазера, типа через призму. Сейчас, вроде есть мощнее, но я туда не смотрю т.к. это может стать болезнью)))
С 10 ваттами оптической мощности, что могут дать только два диода одновременно, режет десятку фанеру в один проход.

Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 2032
  • Репутация: +103/-1
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Александр/Кёф
С 10 ваттами оптической мощности, что могут дать только два диода одновременно, режет десятку фанеру в один проход.
Наверное меня обманули с мощностью при продаже.
Также обманули с фокусировкой, которую можно заставить нормально резать только 4 мм.
Также я мог ещё не разобраться в чём то.

Оффлайн Nimrod94

  • Старожил
  • ****
  • Сообщений: 254
  • Репутация: +7/-1
  • Откуда: Санкт-Петербург
С 10 ваттами оптической мощности, что могут дать только два диода одновременно, режет десятку фанеру в один проход.
Наверное меня обманули с мощностью при продаже.
Также обманули с фокусировкой, которую можно заставить нормально резать только 4 мм.
Также я мог ещё не разобраться в чём то.
у меня голова средняя по цене, не 2,2 ватта, а 5,5. Про двухдиодную голову на 10 ватт в обзоре было указано, что линия реза нечеткая получается.
Ну и про фанеру 10 мм за 1 проход - а с какой скоростью головы он это делает? 1 мм/секунда?

Оффлайн ШагратN

  • Ветеран
  • *****
  • Сообщений: 553
  • Репутация: +44/-0
  • Откуда: Москва
  • Имя: Игорь
Не надо путать оптическую мощность и потребляемую мощность.
Оптическая обычно раза в 4 меньше потребляемой.
Китайские лазеры очень часто маркируются не в оптической мощности а в потребляемой.
Отсюда все разногласия.
Оптическая мощность 10 вт это скорее 40 ватт потребляемой.
Китаец в 10 ватт это 2,5 оптической, плюс фокусировка хуже (площадь пятна больше в два раза). В результате в 8 раз отличается скорость реза. Скорость реза надо считать как скорость движения умноженную на глубину реза.
3Д печать - PhotonS/Mono4K/Ultra/М3. Авторам моделей - бесплатно.

Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 2032
  • Репутация: +103/-1
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Александр/Кёф
Также обманули с фокусировкой, которую можно заставить нормально резать только 4 мм.
плюс фокусировка хуже (площадь пятна больше в два раза)
Так точно. У меня даже была идея добавить Z-двигатель на свой лазер чтобы опускать его по мере углубления, чтобы быть в хорошем фокусе...
было указано, что линия реза нечеткая получается.
...потому, что, в принципе, чуть ошибся с фокусом и нижние слои другие получаются.

Оффлайн Kluwert

  • Пользователь
  • **
  • Сообщений: 8
  • Репутация: +0/-0
Не надо путать оптическую мощность и потребляемую мощность.
Оптическая обычно раза в 4 меньше потребляемой.
А с чего такая разница? Вообще говоря, лазеры очень высоким КПД отличаются, особенно если речь идёт о лазерных диодах. Так что не совсем понятно, куда ж там ажно 75% подводимой мощности рассеивается?

Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 2032
  • Репутация: +103/-1
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Александр/Кёф
Re: Лазерный гравер. Применение в моделировании.
« Ответ #10 : 03 Августа 2023, 12:24:13 »
Kluwert, на лазерном модуле крупный радиатор и неплохой вентилятор.

КПД высокий. Но, наверное, 20-30%, навскидку, как в светодиодном светильнике. Поэтому 75% - на тепло.
Но и, ещё раз, я не знаю какая мощность у моего гравера - купил самый дорогой модуль какой был в наличии - выбирал "по внешнему виду".

В сети есть видео где действительно светодиодный лазер режет в 1 проход толстую фанеру - я не знаю что там за лазер и что за мощность и как там устроена фокусировка...

Оффлайн Nimrod94

  • Старожил
  • ****
  • Сообщений: 254
  • Репутация: +7/-1
  • Откуда: Санкт-Петербург
Re: Лазерный гравер. Применение в моделировании.
« Ответ #11 : 03 Августа 2023, 14:20:27 »
Kluwert, на лазерном модуле крупный радиатор и неплохой вентилятор.

КПД высокий. Но, наверное, 20-30%, навскидку, как в светодиодном светильнике. Поэтому 75% - на тепло.
Но и, ещё раз, я не знаю какая мощность у моего гравера - купил самый дорогой модуль какой был в наличии - выбирал "по внешнему виду".

В сети есть видео где действительно светодиодный лазер режет в 1 проход толстую фанеру - я не знаю что там за лазер и что за мощность и как там устроена фокусировка...
Возможно там и фанера специальная, с особенным клеем и из мягкой породы древесины.

Оффлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 1970
  • Репутация: +156/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
Re: Лазерный гравер. Применение в моделировании.
« Ответ #12 : 26 Августа 2023, 12:31:05 »
А какой мощности нужен лазер, чтобы листовой металл прорезать, хотя бы 0.2-0.3 мм толщиной?
N СЖД III - IV

Оффлайн ШагратN

  • Ветеран
  • *****
  • Сообщений: 553
  • Репутация: +44/-0
  • Откуда: Москва
  • Имя: Игорь
Re: Лазерный гравер. Применение в моделировании.
« Ответ #13 : 26 Августа 2023, 15:08:22 »
Зависит от материала, но от 100 вт, скорее 300-500 вт
3Д печать - PhotonS/Mono4K/Ultra/М3. Авторам моделей - бесплатно.

Оффлайн Cosmos

  • Ветеран
  • *****
  • Сообщений: 1233
  • Репутация: +87/-0
  • Откуда: Москва
  • Имя: Сергей
Re: Лазерный гравер. Применение в моделировании.
« Ответ #14 : 26 Августа 2023, 18:31:56 »

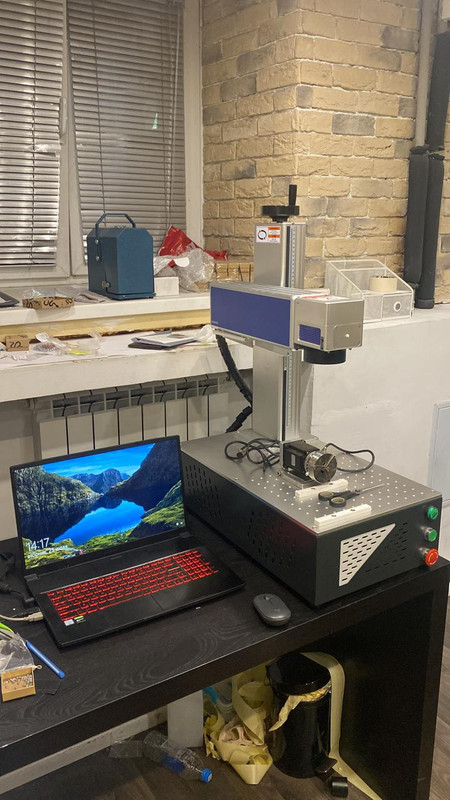

Думаю это надо пробовать. У моих сыновей пишущий китаец мощностью 30w. Проволоку диаметром 1,4мм в лёгком режиме разрезал за минуту.




... и добавил:
А 0,2-0,3мм это очень тонкий металл.

... и добавил:
И конечно какие объемы резать по площади тоже важно
