Лазерный гравер. Применение в моделировании.

[Sormovo]

Идея не Нова - использовать лазер в качестве замены фототравления.

[Cosmos]

Край лазерного реза на металле рыхлый получается, шершавый. Требует обработки.

[Pooh]

А разве на резку/гравировку металла не требуется какой-то специальный лазер?

[Кёф]

А разве на резку/гравировку металла не требуется какой-то специальный лазер?

Там есть разделение по длине волны (и соответственно цвету) и мощности.
Например маркеры фигачят гравировку по металлам, включая золото, а фанеру не режут.
А мой режет картон и фанеру хотя и в несколько проходов, однако на металле следов не оставляет.

[Кёф]

Попробовал сделать печатную платку.
Макетик 18 на 18 мм.
Покраска.
Прорезка лазером.
Травление хлорным железом.
Линии получились очень чёткие, вплоть до  толщины 0,3 мм.
Слева внизу брак. Схватил пальцем по свежей краской.

[Sormovo]

А просто фольгу не сможет прожечь?

[Кёф]

А просто фольгу не сможет прожечь?

Евгений,

Там есть разделение по длине волны (и соответственно цвету) и мощности.
Например маркеры фигачят гравировку по металлам, включая золото, а фанеру не режут.
А мой режет картон и фанеру хотя и в несколько проходов, однако на металле следов не оставляет.

[Gematogen]

А обычная ЛУТ не проще для плат?

[Кёф]

А обычная ЛУТ не проще для плат?

Михаил.

ЛУТ - это лазерно-утюжная технология термопереноса тонера с бумаги, отпечатанной на лазерном принтере.

В том, что сделал я нет термопереноса, а есть удаление слоя защитной краски/лака лазерным гравером. Этапов тут меньше чем в ЛУТ.

[MegaBlackJoe]

Не подскажете, какой резист используете и настройки?

[Кёф]

Не подскажете, какой резист используете и настройки?

MegaBlackJoe, засветки тут нет. Если раньше я лаком рисовал дорожки и травил то сейчас я полностью окрасил фольгу краской, сделал изображение дорожек, инвертировал их чтобы получить вытравливаемое пространство и лазером удалил краску под этим вытравливаемым пространством.

[Kluwert]

Не подскажете, какой резист используете и настройки?

MegaBlackJoe, засветки тут нет. Если раньше я лаком рисовал дорожки и травил то сейчас я полностью окрасил фольгу краской, сделал изображение дорожек, инвертировал их чтобы получить вытравливаемое пространство и лазером удалил краску под этим вытравливаемым пространством.

Так и в чём преимущество в сравнении с "классической" технологией (УФ-маска с засветкой или ЛУТ)? И что это даёт? Как потом фольгу от гетинакса отрывать? Мне кажется, интересно бы было именно порезать лазером просто фольгу.

[MegaBlackJoe]

спрашиваю, потому что столкнулся с такой же проблемой - хочу сделать травление, но вероятно мне попался не очень хороший фоторезист - очень сложно смыть его из мелких отверстий. Краска - обычная эмаль?

[Кёф]

спрашиваю, потому что столкнулся с такой же проблемой - хочу сделать травление, но вероятно мне попался не очень хороший фоторезист - очень сложно смыть его из мелких отверстий. Краска - обычная эмаль?

Я по технологии с фоторезистом не делал. Меня оттолкнула эта тема - слишком много всего нужно да и хватало просто рисунка лаком (для ногтей). Но кажется там сверление уже в конце делается.

Краской я воспользовался какая под руку попалась но на поверку оказался грунт для пластика(. А ну я проверил что 647 смывается и норм.

[Кёф]

Я сделал очередной шаг к чистому воздуху и здоровью спины.
Спина болит когда в холод приходится открывать окно).

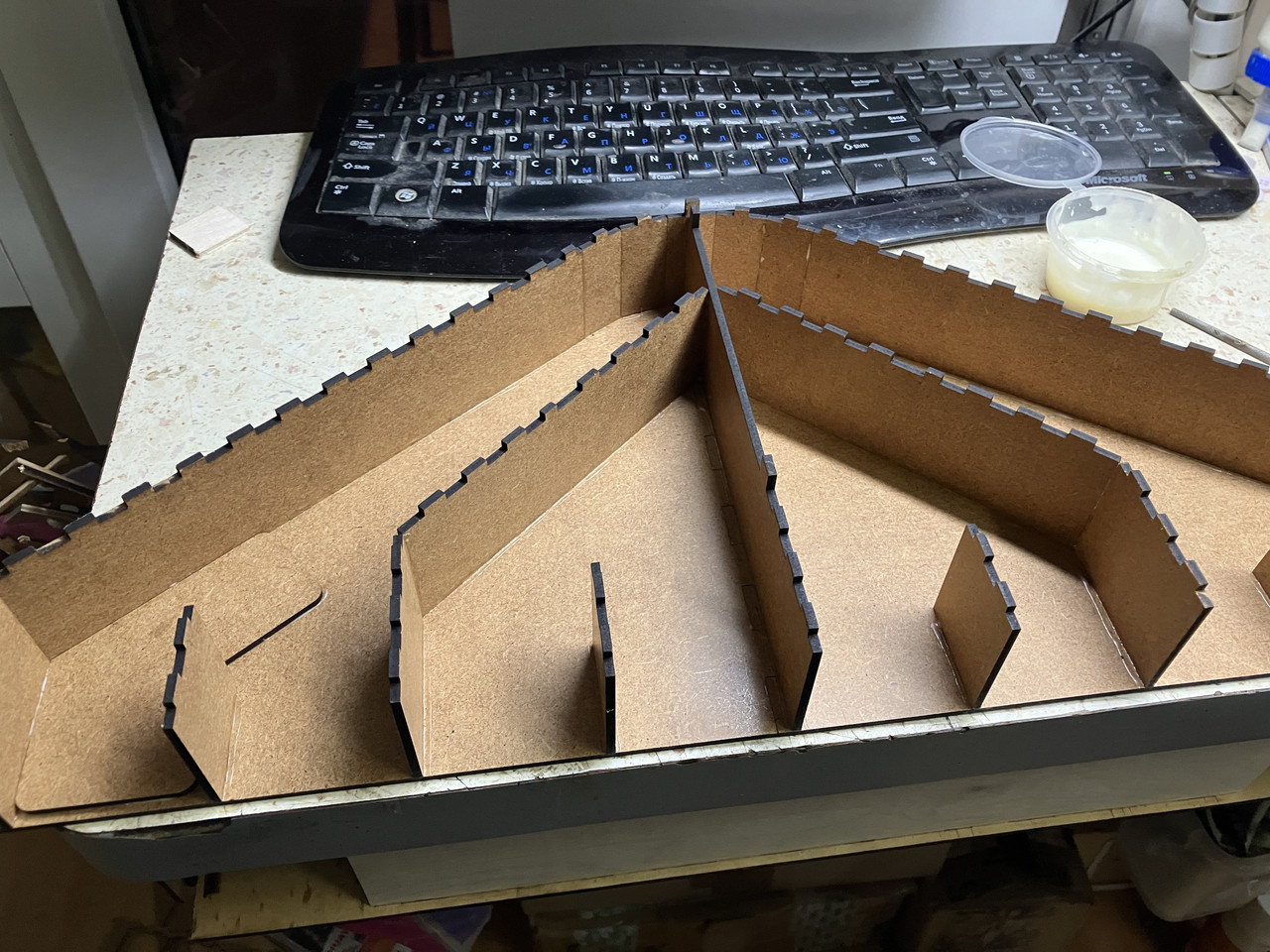

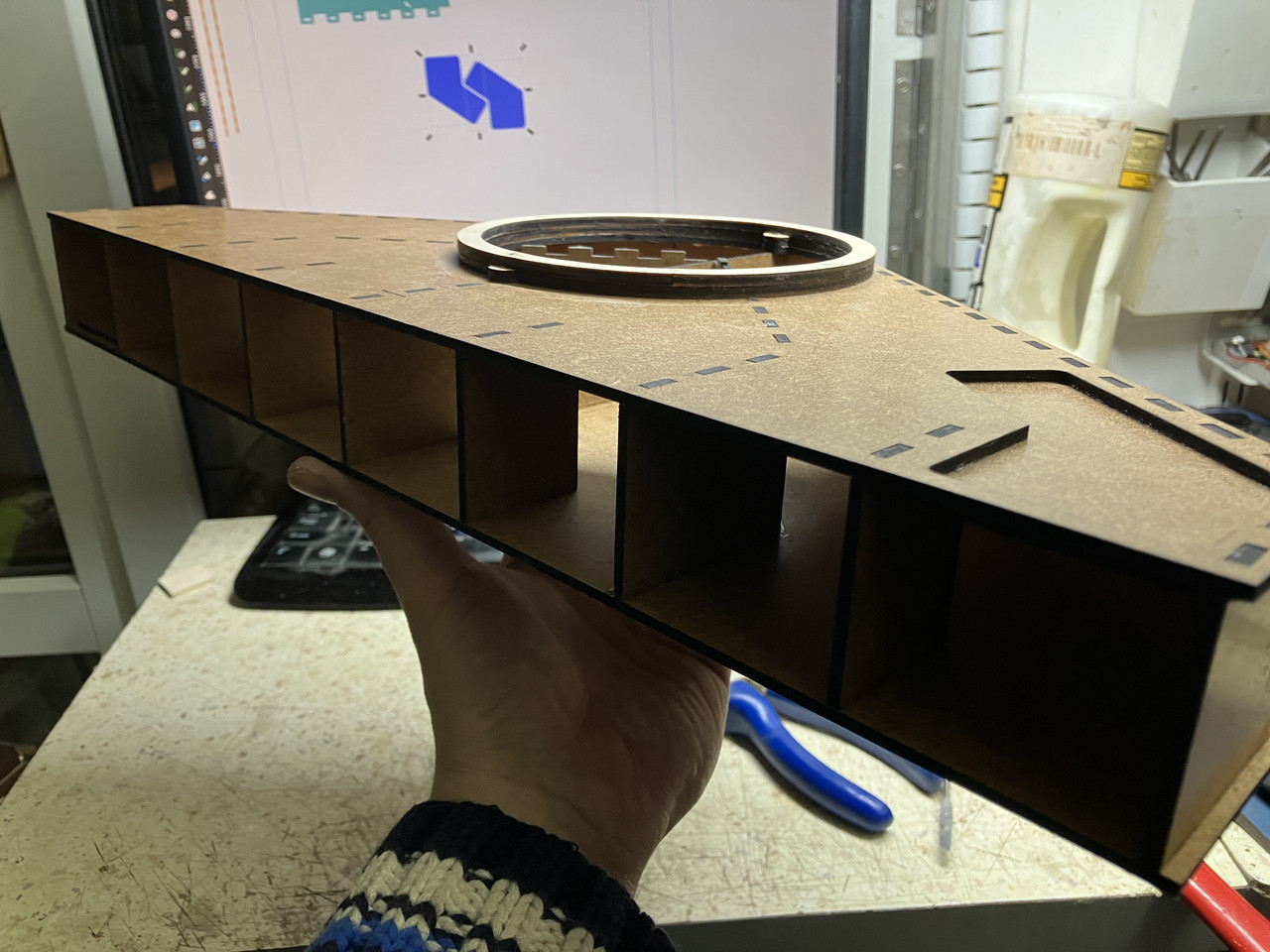

Сделал вот такую деталь.

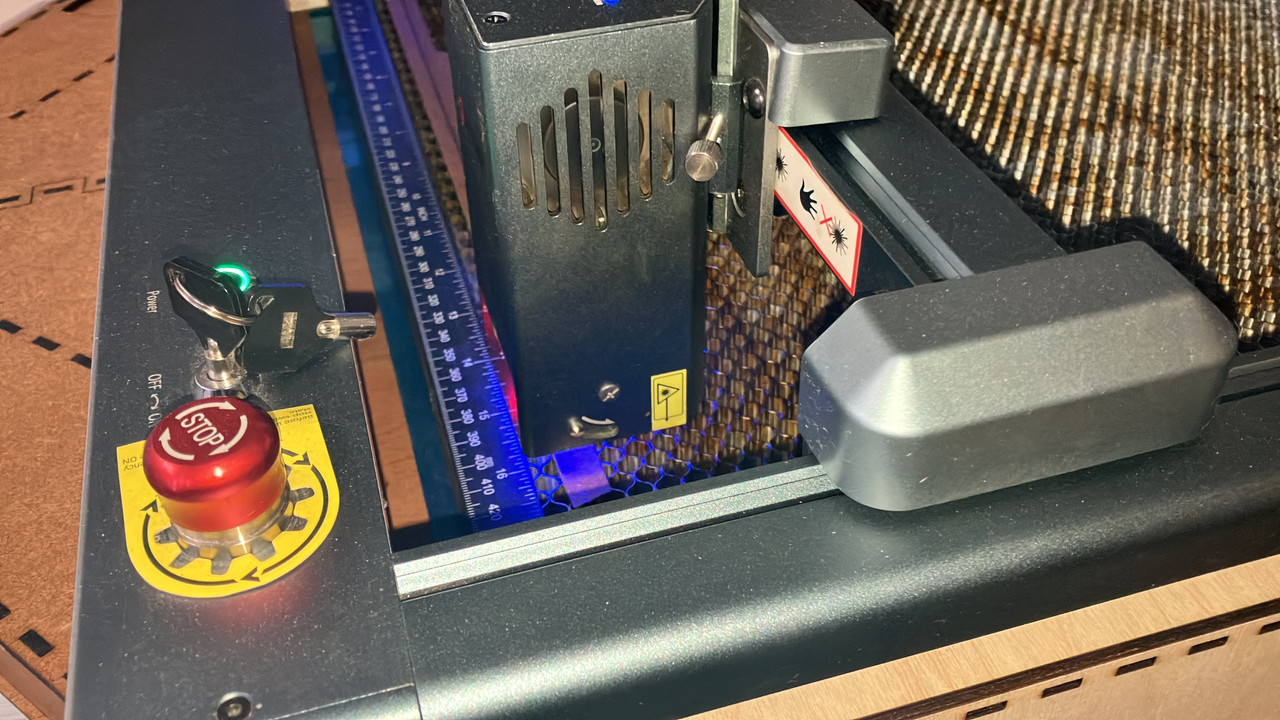

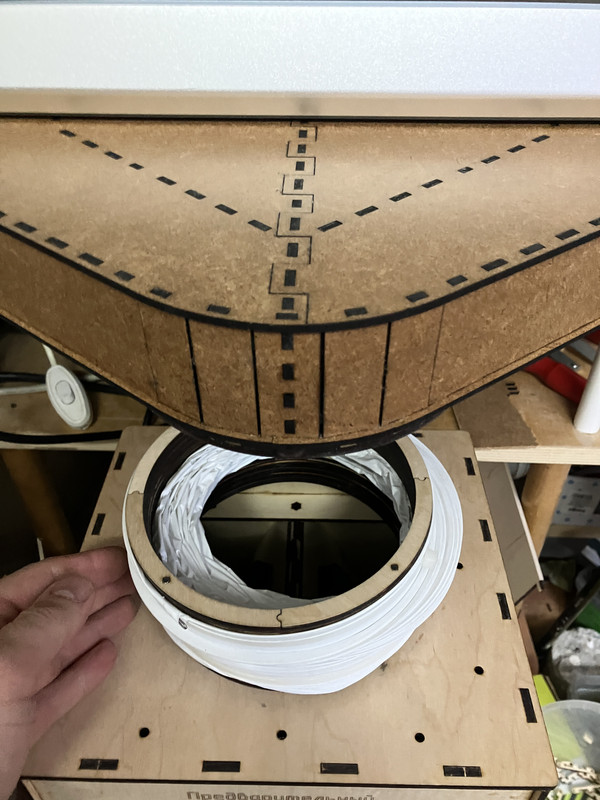

Так как ранее поднял станок и установил сотовый стол под него, то получилось вот так:

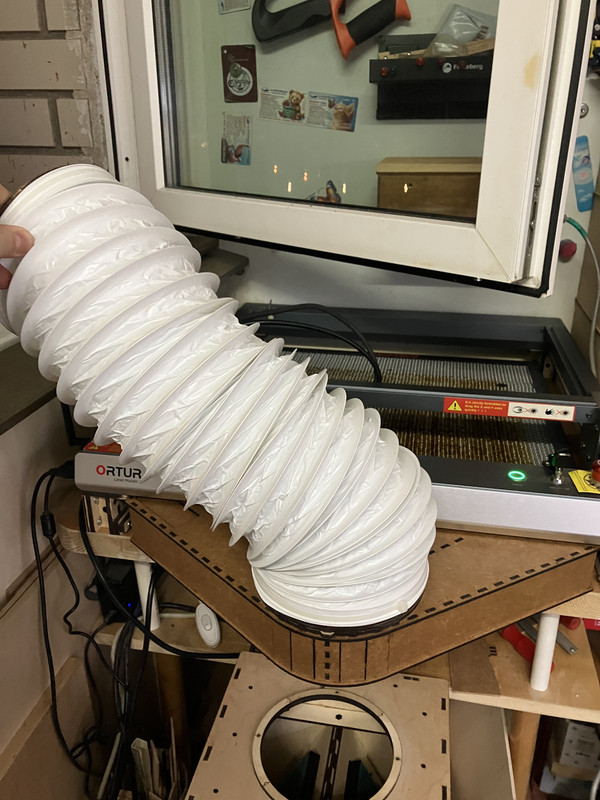

Можно шланг направлять в вытяжной вентилятор на улицу, но я так не делаю, считаю это не правильно, хотя дымок как от дровяной баньки, приятный.


Дым засасывает фильтро-вентиляционная установка. Это работает. После 1-2 хороших резок фильтры моются (жёлтая вонючая жижа).


... и добавил:Но часть дыма всё равно не попадает в ФВУ, поэтому всё-таки буду делать кожух над гравером. Вариантов придумал/надёргал много. Выбираю лучший для себя.
