Здравствуйте уважаемые любители железных дорог и железнодорожного моделирования!

Этим объявлением предлагается к приобретению конструктор (набор деталей или "кит") для сборки модуля T-Trak.
Пока в серийное производство запущен одиночный стандартный модуль с габаритами 310х210х70 миллиметров (габариты модуля при установке всех деталей).

Кит, подобный представленному на Fig.№001 (Fig.№1/№2) стоит 1000 рублей РФ.
Срок изготовления 2-4 дня, труднее встретиться порой. Метро Фрунзенская. СДЕК малый ящик адаптировано.

Модуль собранный стоит 2000 рублей РФ.
Срок изготовления зависит от нагрузки по крупным проектам.

Модуль собранный с разъёмами и колодкой стоит 3000 рублей РФ.
Не дольше чем провода идут из Китая.

Не оферта. Не бизнес, вообще. Не читайте мелкий текст.
Смотрите тему до конца, модули есть разные.

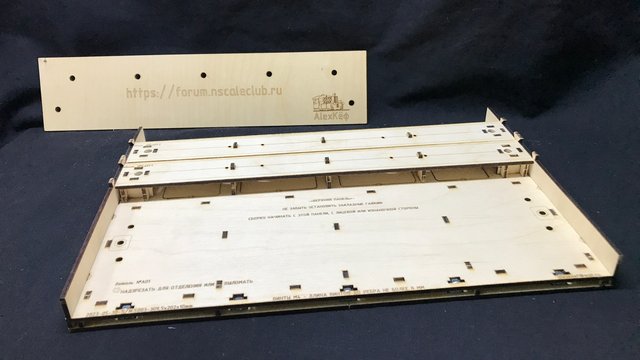

Внешний вид модуля после сборки (внизу приложена инструкция в формате PDF):


Fig.№1^

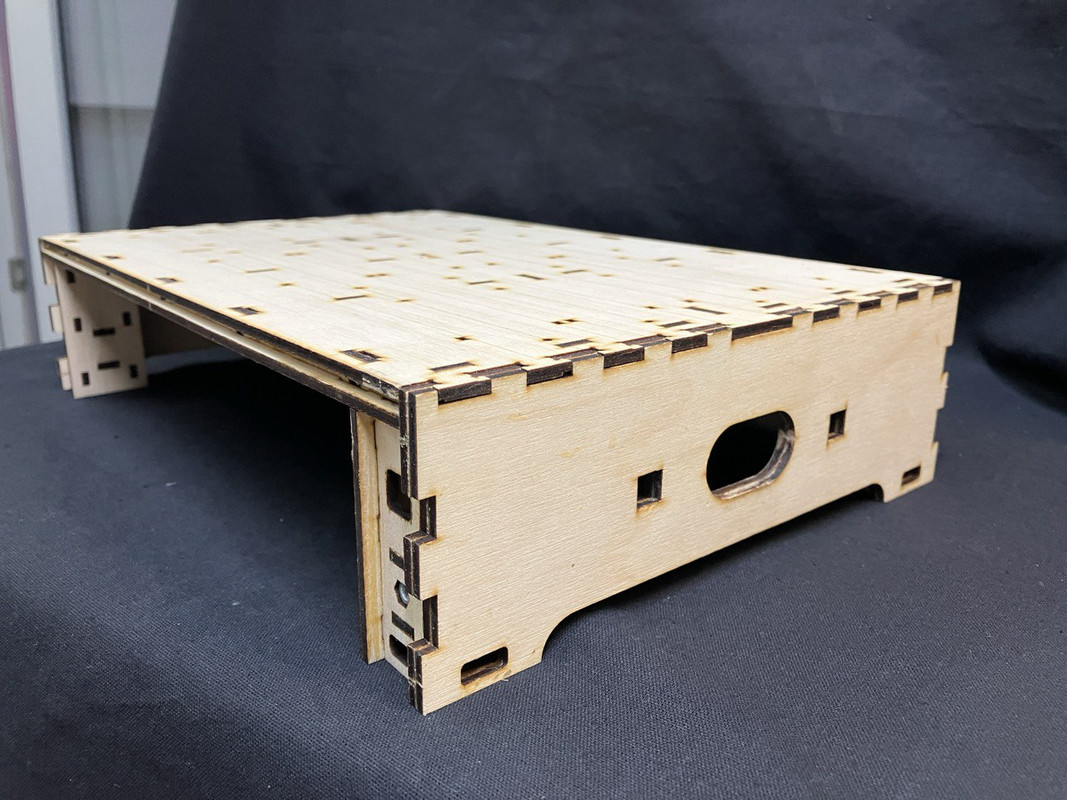

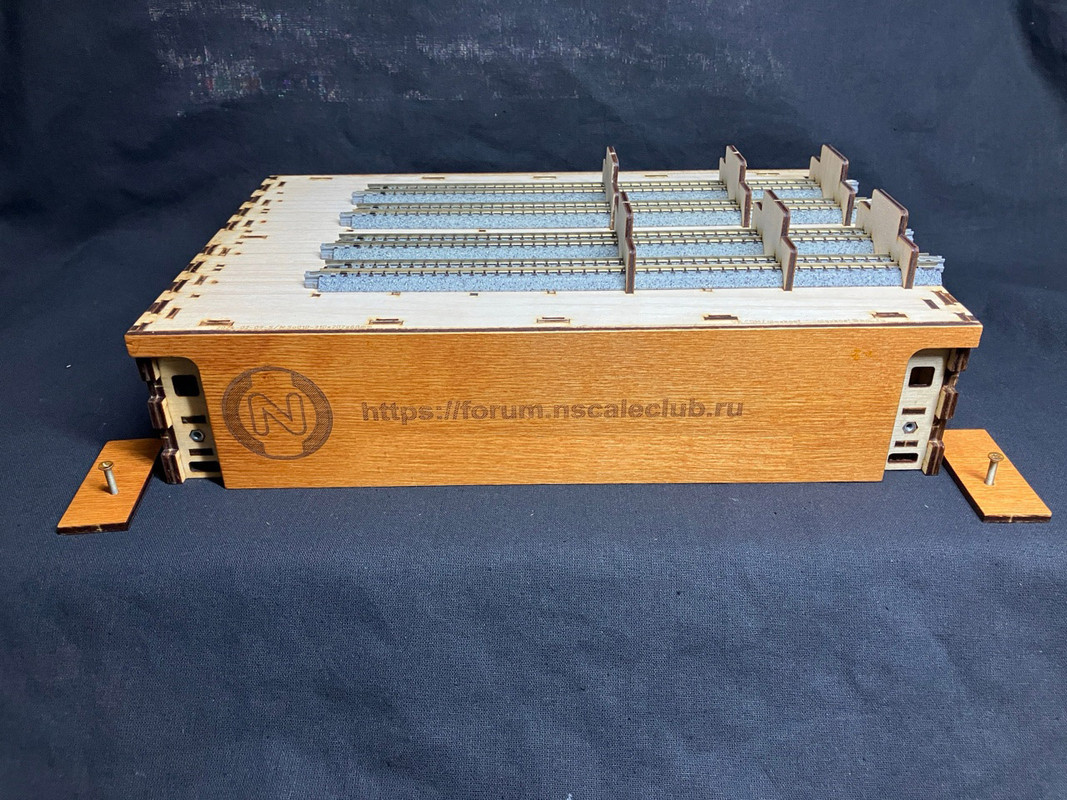

Полностью собранный прямой одиночный модуль, совместимый с системой T-Trak-Rus. Подставки и боковины съёмные


Fig.№2^
Установлена надстройка только для одного пути и тонкая боковина


Fig.№3^
Дополнительно установлен задник.
Форма задника и его стыковка с торцами оговаривается отдельно


Fig.№4^

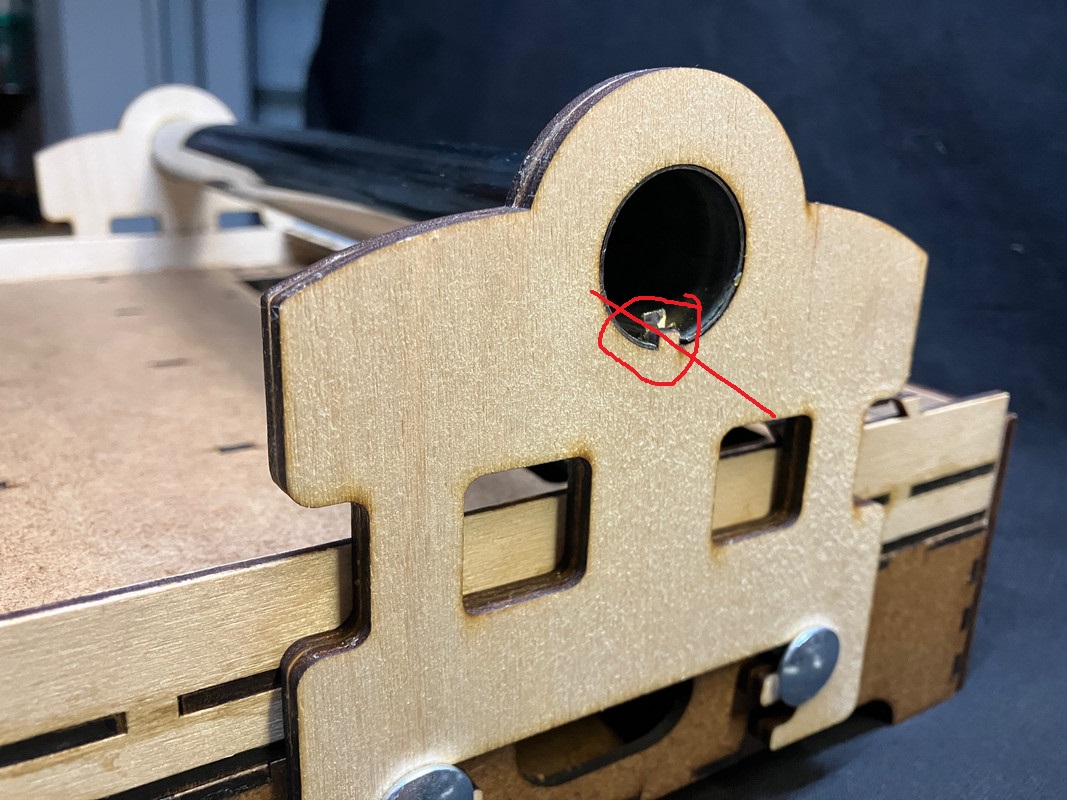

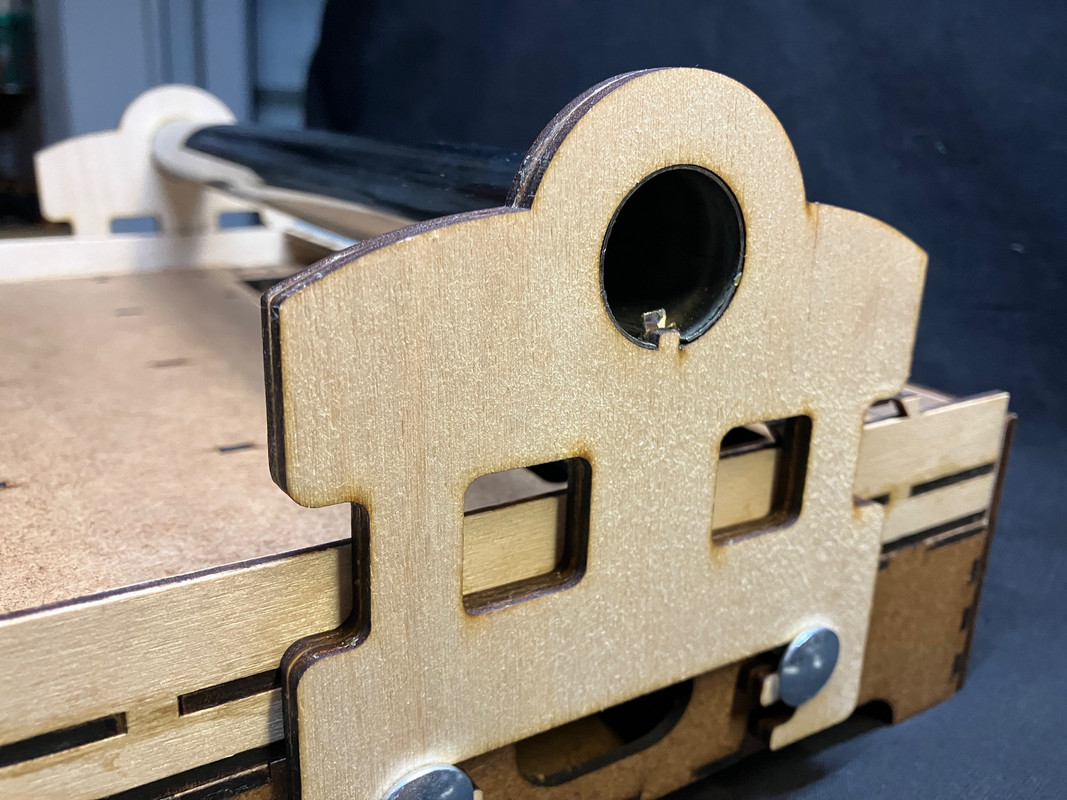

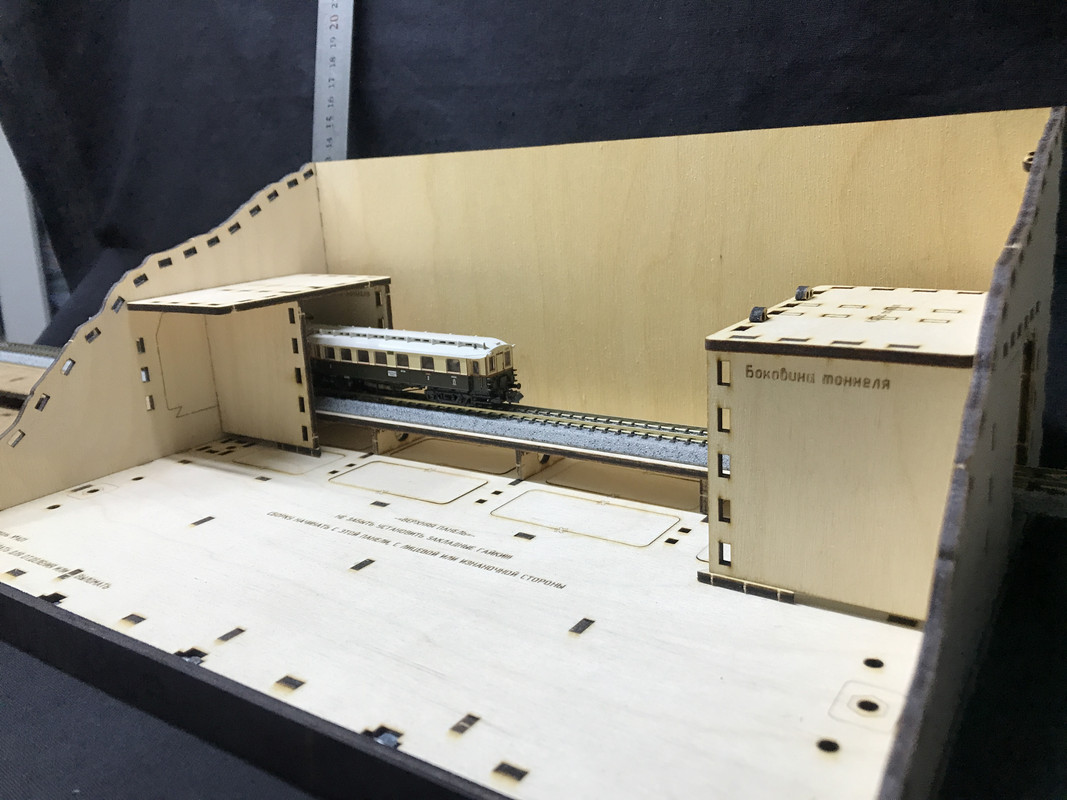

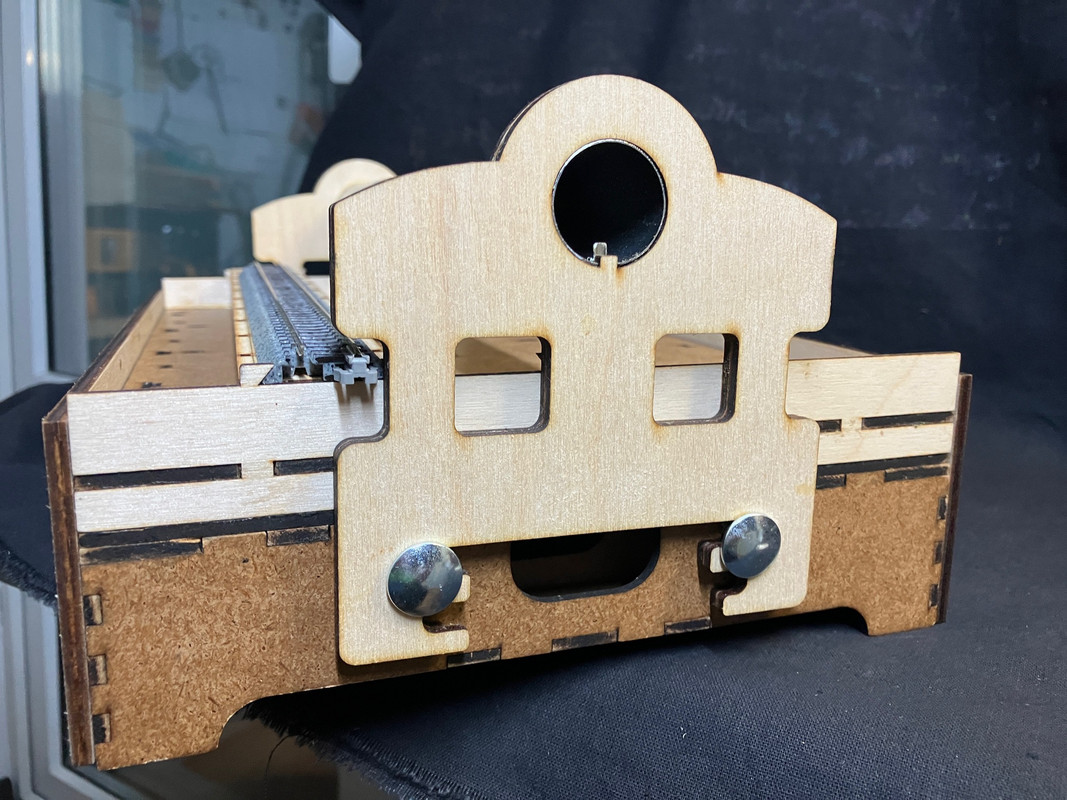

Дополнительно установлен туннельный торцевой элемент с креплениями для сетки и наборным ограничителем габаритов тоннеля


Fig.№5^
Дополнительно установлен симметричный туннельный торцевой элемент (симметричные торцевые элементы рекомендуется устанавливать на соседние «парные» модули)

Особенностями данного модуля, в отличие от стандартного модуля T-Trak являются:
1. Возможность его разборки для более компактного размещения при хранении*.
2. Занижении основного поля модуля (кроме уровня где прокладываются рельсы) относительно стандартного уровня T-Trak**.

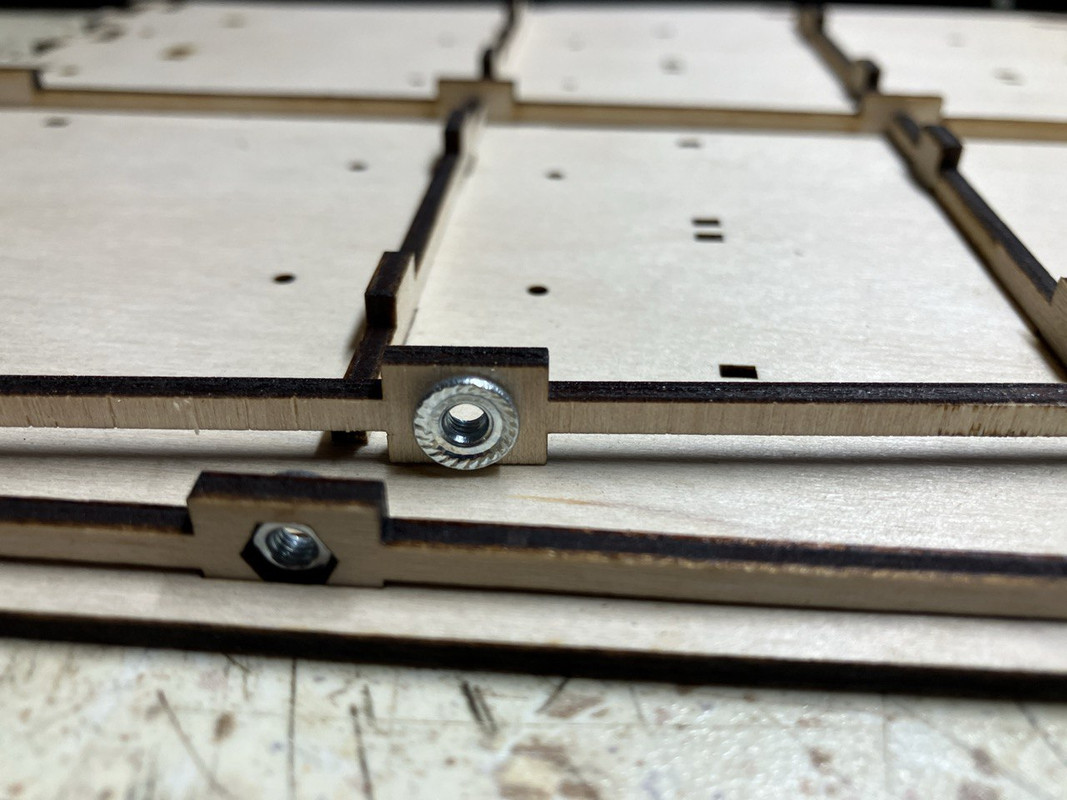

* сборка/разборка осуществляется на винтах в закладные гайки.
** занижение уровня позволяет большее разнообразие ландшафтов при постройке мини-макета. Основной замысел занижения уровня - моделирование более высокой насыпи т.е. размещение рельс на возвышении, как это чаще всего мы видим в жизни. Основной реализацией я вижу приклеивание на плоскость ЭППС и проведение моделирования ландшафта уже по ЭППС, как более доступное и наименее трудоёмкое решение, не требующее специальных инструментов и наличия мастерской. Возможно комплектование модуля ЭППС аккуратно вырезанного своим специальным резаком в нужную толщину.

Подтвердив желание получить модуль, вы получите:
1. Фанерные (ФК 2/2 3мм 380х380 мм) панели с деталями.
2. Декоративные боковины (ФК 2/2 4мм 310х70мм) - они будут без всяких надписей (или нанесу то, что попросите).
3. Комплект закладных гаек и соответствующих винтов.

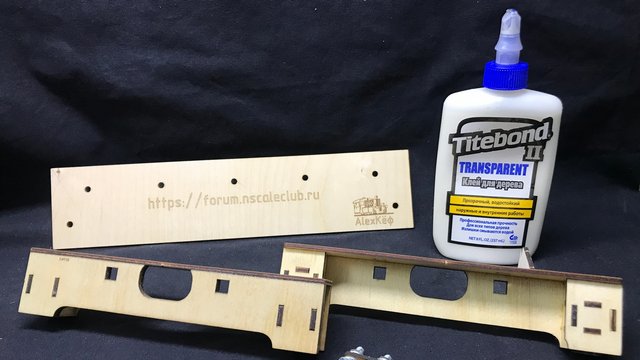

4. Ёмкость с 20 граммами проверенного клея (Titebond).
5. Необходимые методические материалы по сборке (смотрите посты ниже, уже есть видеоинструкция по сборке).

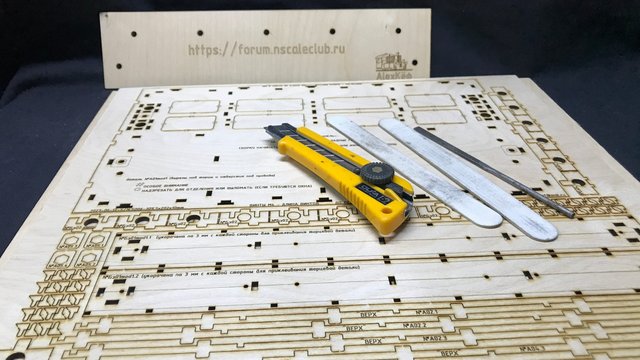

Сборка простая и не требует специальных инструментов (лент, кондукторов и т.п.).

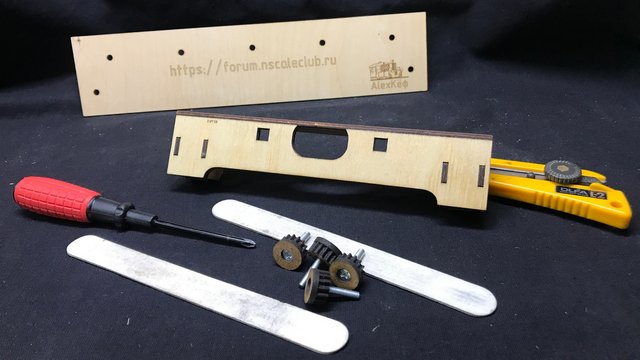

Для сборки потребуется только:
- нож для отделения деталей (в принципе они выламываются пальцами, но иногда лучше подрезать)
- надфиль для шлифовки мест отделения деталей;
- стека для нанесения клея;
- молоток для более плотной фиксации (потребуется простучать через проставку если передержать клей).

Времени на сборку модуля требуется около 1 часа (с одним перекуром).

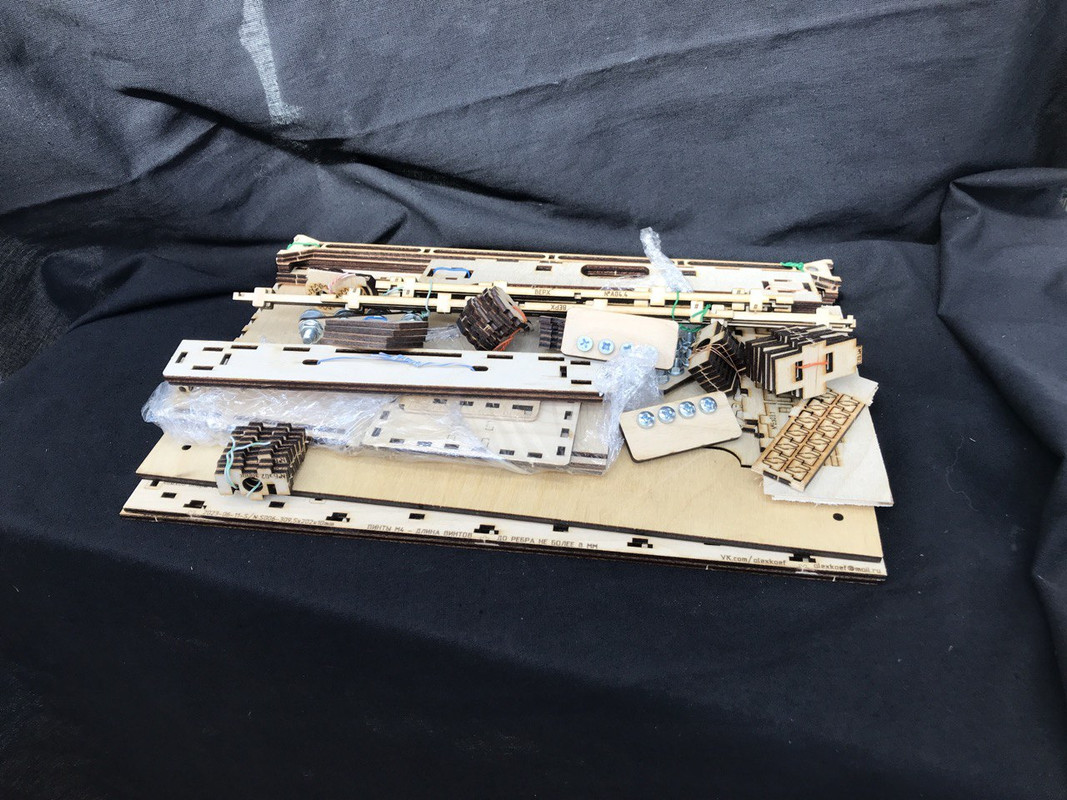

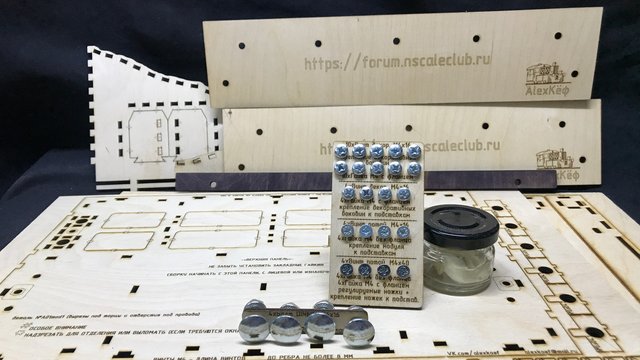

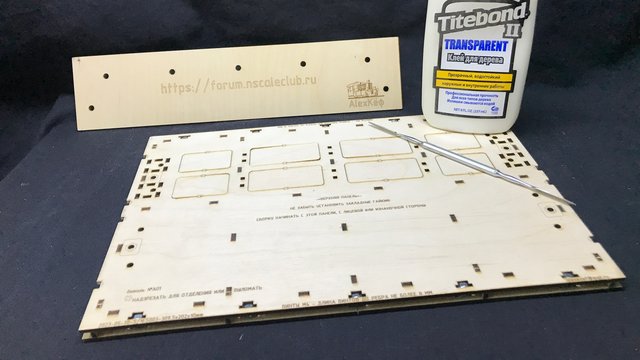

Общий вид комплекта приведен на Fig.№001.
Кит, представленный на Fig.№001 (Fig.№1/№2) стоит 1000 рублей РФ.
За эти деньги я передам кит именно в таком виде в г.Москва около метро Фрунзенская.


Fig.№001^

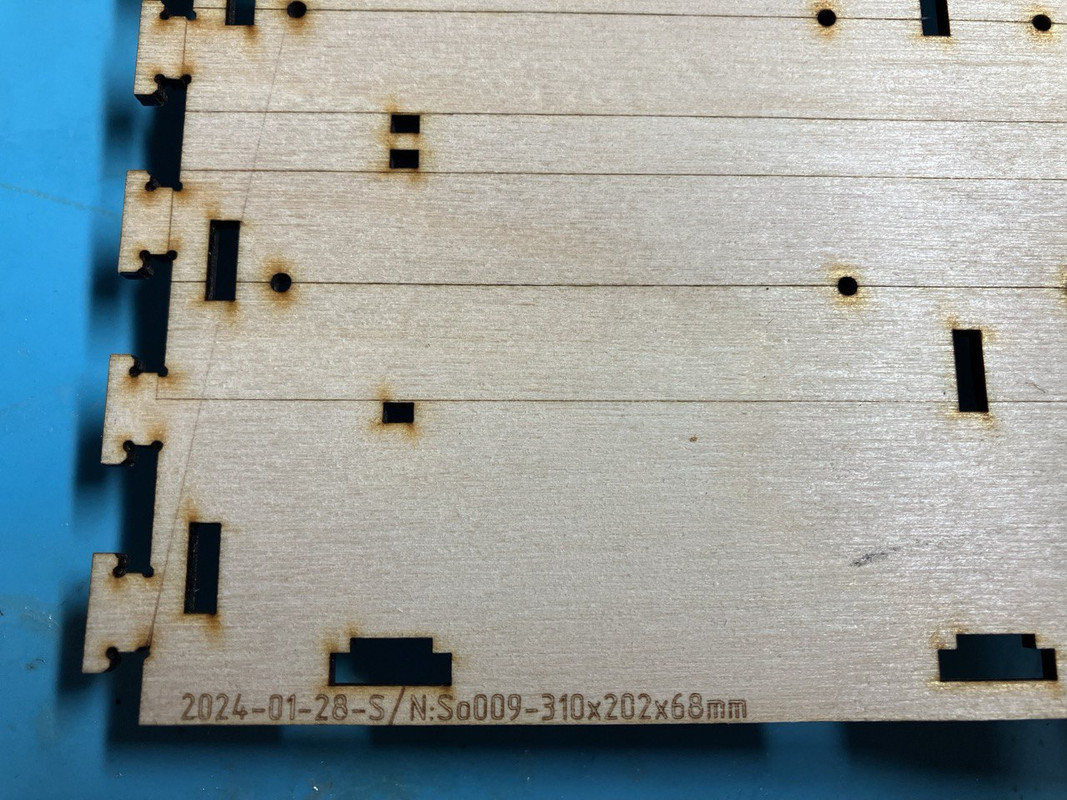

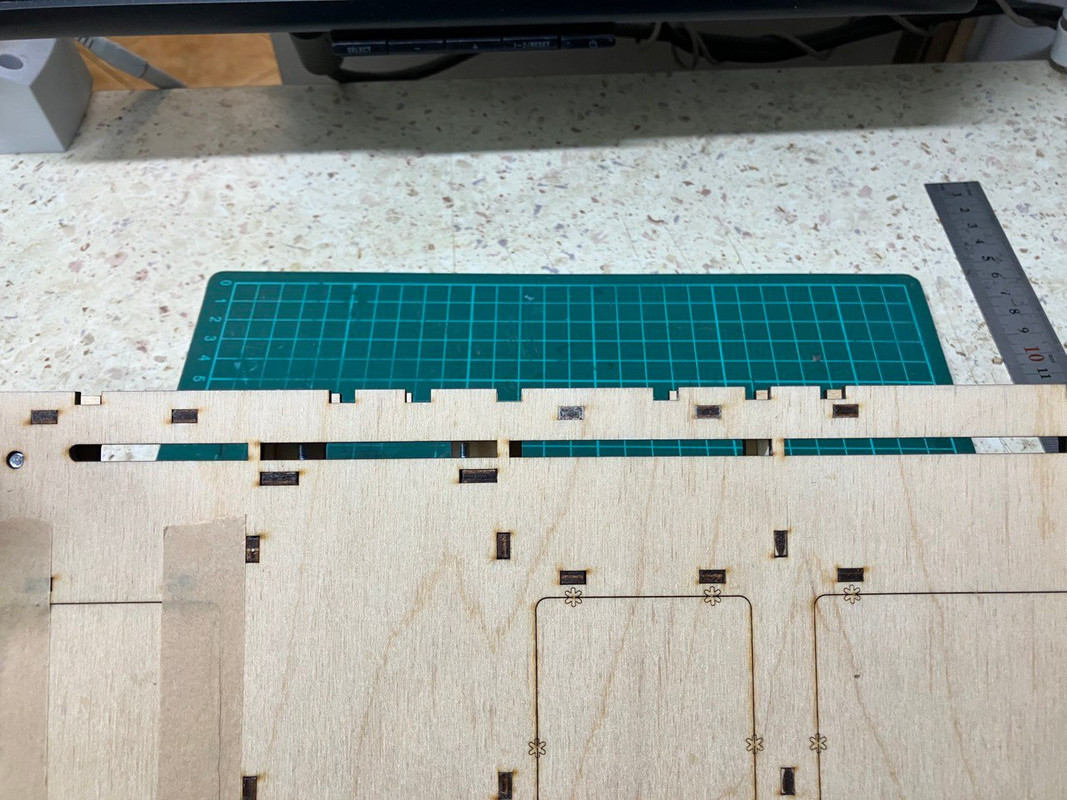

Первая панель с деталями:

Fig.№002^

Вторая панель с деталями:

Fig.№003^

Декоративные боковые панели:

Fig.№004^

Технологическая панель с винтами и гайками:

Fig.№005^

В разработке сейчас другие модули. Для данного модуля разрабатываются расширения. Буду реализовывать разные нюансы.

Автор подчёркивает, что не ставит перед собой цели заработать на участниках форума. Я хочу предоставить возможность воспользоваться лазерным гравером-резаком который находится по левую руку от меня в моей мастерской.

При этом, я избавлю Вас (это как минимум) от следующих вещей:
1. Покупать фанеру на спец точке (Леруа и прочие продают не то качество и не ту толщину).
2. Доставлять фанеру на точку резки и узнавать, что они режут только из своей.
3. Помогать резчикам разбираться с чертежами и форматами файлов.
4. Искать услугу лазерной резки где-то в промзоне Москвы.
5. Объяснять резчикам чего вы от них хотите.

Можем договориться, также о том, что:
- я соберу для Вас модуль;
- нанесу какой-то желаемый рисунок на боковины;
- сделаю более высокие или более низкие боковины;
- затонирую/покрою маслом и даже покрашу какие-то детали;
- приклею ЭППС;
- сделаю торцевые панели, порталы тоннелей, задники.

Любые пожелания и отзывы приветствуются!

Ближайшие планы:
- электрика;
- торцевые панели (вып. имеется задел, возможно изменение формы);
- мостовой модуль;
- мостовой угловой модуль;
- разборные модули увеличенной ширины и длины (но без нарушения стандарта);
- проставки под рельсовый материал других производителей (вып. тестируется).

Я хочу, чтобы мы проводили такие покатушки, что Ханолики срочно начнут избавляться от своих пепелацев и переходить на N!

... и добавил:
Совсем забыл!

Вот тут подробнее про конструкцию модуля (но тут материал другой - ХДФ - я его не предлагаю пока не научился пропитывать):
https://forum.nscaleclub.ru/index.php?topic=657.msg159003#msg159003

ОБНОВЛЕНО !
(внизу приложена инструкция в формате PDF):
« Последнее редактирование: 17 Апреля 2025, 23:50:19 от Кёф »

Оффлайн konstantin 1978

  • Ветеран
  • *****
  • Сообщений: 3072
  • Репутация: +288/-10
  • Откуда: город-герой Москва
  • Имя: Константин
Саша, спасибо большое! Все на высшем уровне!
Надеюсь, что к следующим покатушкам хотя бы один отделанный модуль принесу!

Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 2364
  • Репутация: +128/-1
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Александр/Кёф
Отлично, Константин!

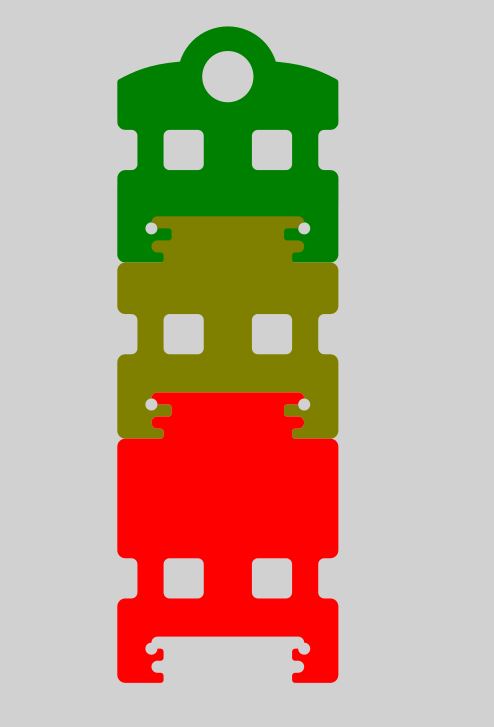

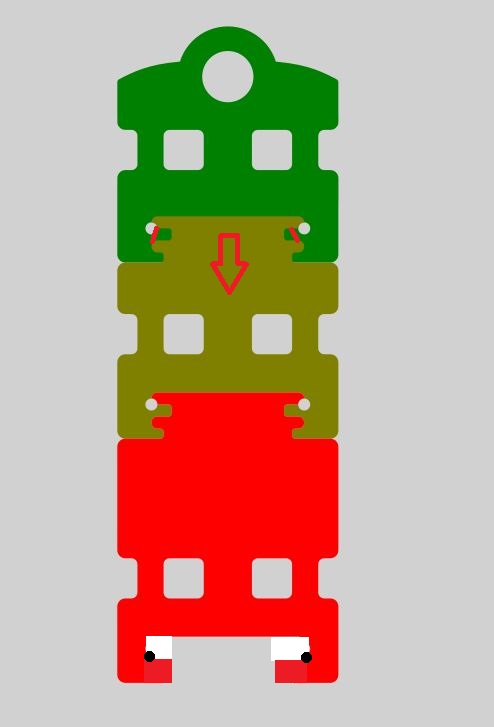

Для ориентира привожу сравнение высотных отметок.
Вырезы торца модуля соответствуют T-Trak-RUS.
То, что в красных тонах - это обязательные элементы для стыковки с T-Trak-RUS и для образования регулируемых по высоте ножек.

« Последнее редактирование: 16 Августа 2023, 18:30:31 от Кёф »

Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 2364
  • Репутация: +128/-1
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Александр/Кёф
Придумались ещё кое-какие улучшения и я их воплотил также.

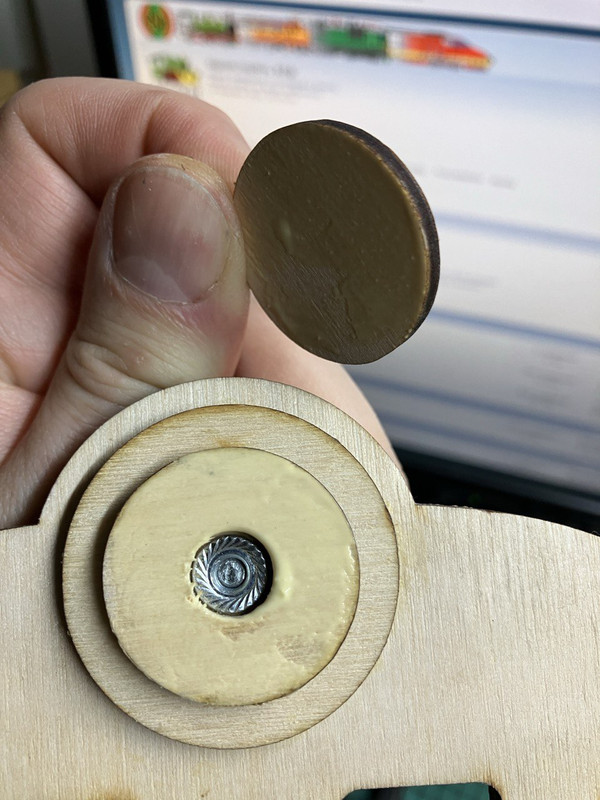

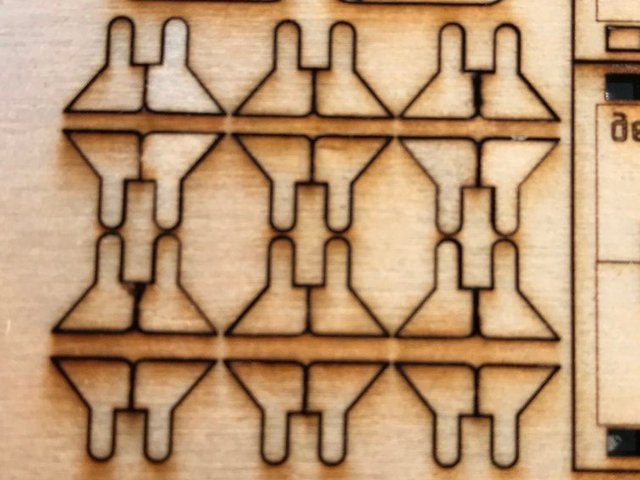

Набор деталей для временного, а при желании и постоянного крепления рельс:




« Последнее редактирование: 16 Августа 2023, 18:31:11 от Кёф »

Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 2364
  • Репутация: +128/-1
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Александр/Кёф
Ловите инструкцию по сборке модуля T-Trak "Диорама-Кёф", предлагаемого в этой теме!


01. Комплект поставки
https://rutube.ru/video/private/d7bc902b66d5177e58b842a0eecf9817/?p=usSw9iUES7TCKDqsHFVCFQ


02. Отделение деталей
https://rutube.ru/video/private/91c9594bff7206786c31a9d1aecca738/?p=yABkIOb5-SIp53BveunJtw

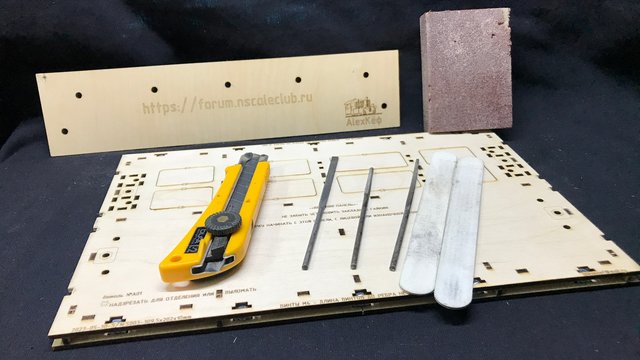

03. Инструменты
https://rutube.ru/video/private/773f977bbacbd0141fe1843d77e0b8b1/?p=TT47OlsxIhoRKysAAMA4_Q


04. Подготовка к склеиванию подставки
https://rutube.ru/video/private/82d9edd2d69c1bfebe581fc4602729ac/?p=Pc8DIKa2IKjyaLLr3WHXAQ


05. Сборка подставок на клей
https://rutube.ru/video/private/b52320db4dda68307b776b5d4bfa01ac/?p=9AHPMrcERTG9EoMY4MqJPw


06. Подготовка к склеиванию базы
https://rutube.ru/video/private/1632fc28083b5d51c6945e4af0bdd474/?p=oqo0JkOhfSIlFIB7zgprlw


07. Сборка базы на сухую. Примерка.
https://rutube.ru/video/private/7c542d02d31f011e3218bc82fc4dcc47/?p=X8E1J6KH2ApnJqCX8S0Pag


08. Сборка базы на клей
https://rutube.ru/video/private/62bc72a89698c17372ea68da1646ca5c/?p=o0j-fU6oI7HDjYVgw528oA


09. Установка надстройки
https://rutube.ru/video/private/ee566bc2ab9a1955da5ab8ff97fdb4ea/?p=MSdh8qZyp6PzRUfvTAb7gw

Интрига в конце 9-го видео:
Спойлер (кликните для показа/скрытия)

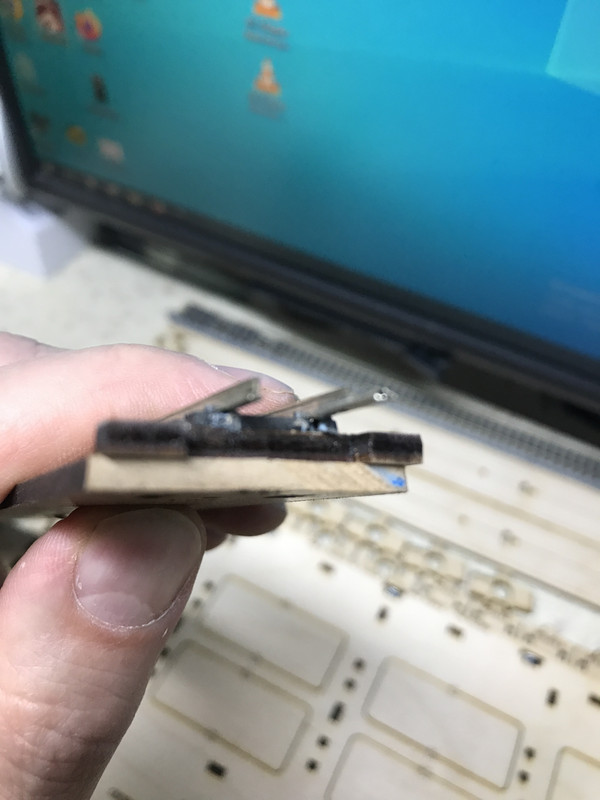

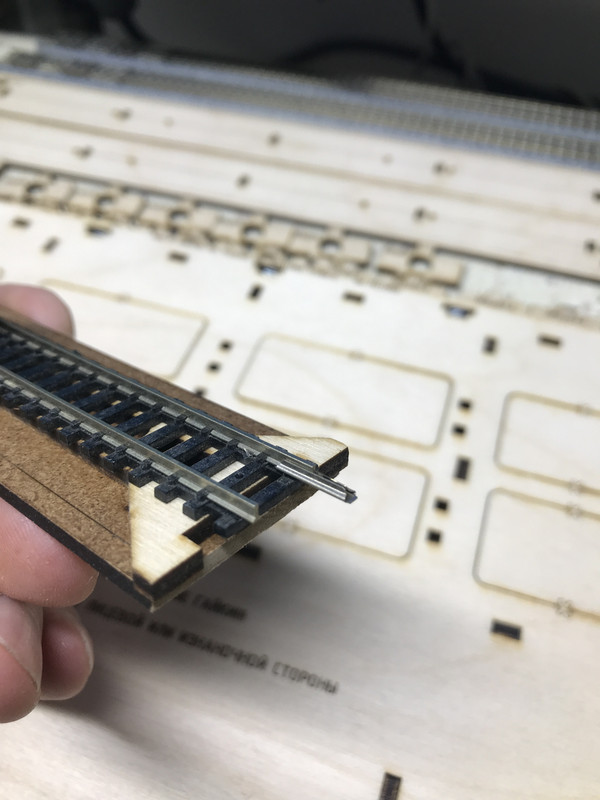

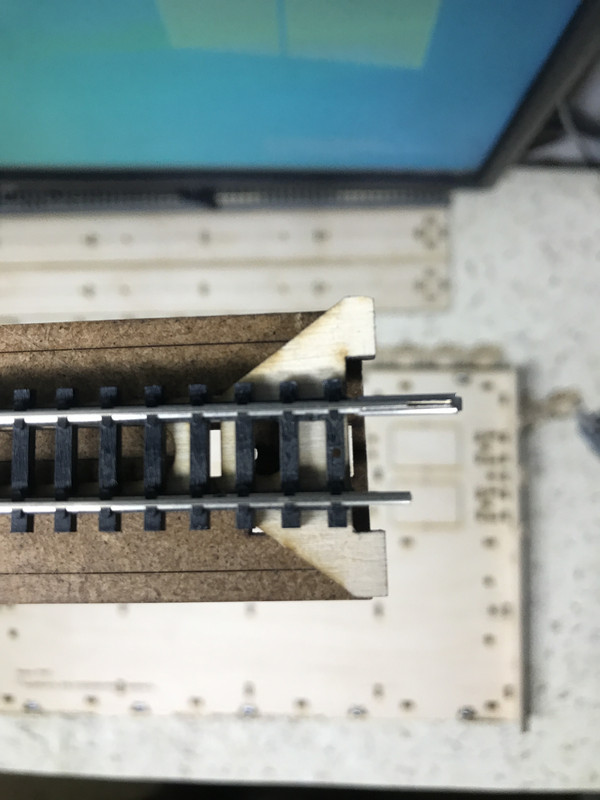

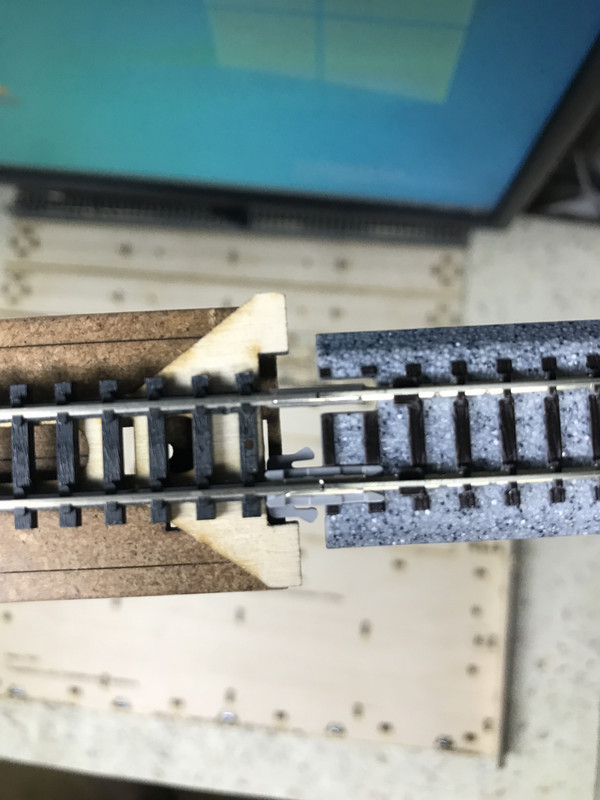

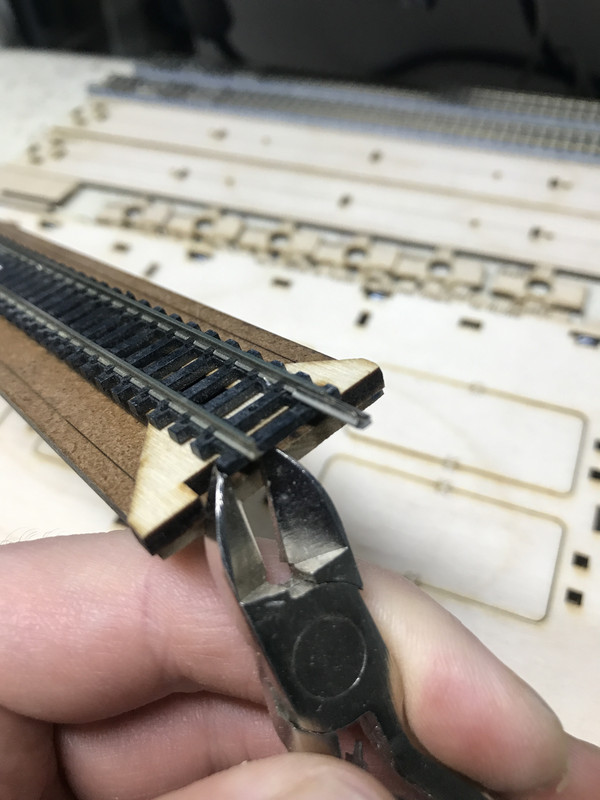

И доработал Minitrix для стыковки с KATO Unitrack

Спойлер (кликните для показа/скрытия)

Вот тут таймлапсы по сборке модуля:
https://rutube.ru/video/642eb244d88d663732a0645df2e44539/

https://rutube.ru/video/4222f0e611218e4193a0fc736c05ecac/
« Последнее редактирование: 20 Июня 2023, 17:42:53 от Кёф »

Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 2364
  • Репутация: +128/-1
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Александр/Кёф
Головное сообщение обновлено.
Добавлена инструкция PDF и ссылки на RUTUBE.

Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 2364
  • Репутация: +128/-1
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Александр/Кёф
Несмотря на тяжёлый для форума дачный сезон, первый мостовой T-Trak совместимый мостовой модуль был разработан и улетел заказчику.

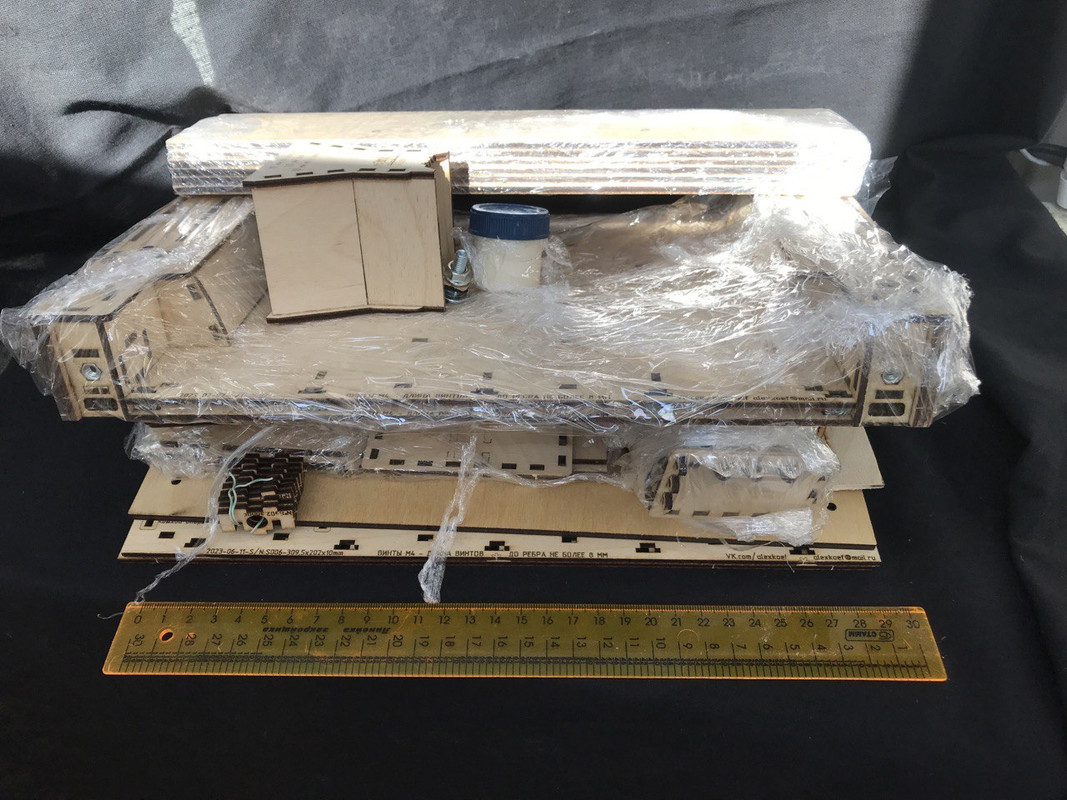

Улетел так быстро, что фото всего одно и то не в полной сборке). Но зато есть видео внизу поста!
Т.к. это был первый мостовой модуль то я собрал его самостоятельно и заснял этот процесс.

Получилось так, что подставки интегрированы в нижнюю базовую часть и всё это можно отделить от верхней части (также на винтах), хотя с мостовым модулем это будет не очень актуально, но есть некоторые задумки, поэтому решено было сделать так. Ну и опять-же - я оставил унификацию, почему-бы и нет если это не ухудшает итог?

Спойлер (кликните для показа/скрытия)

Добавляю видео по Мостовому модулю:

1. Презентация мостового T-Trak модуля "Диорама-Кёф":
https://rutube.ru/video/private/34884b52da3d04c95b5a716eb2075598/?p=8ghFTm0Jxog15xFx2wSB9g

2. Сборка базы мостового T-Trak модуля "Диорама-Кёф":
https://rutube.ru/video/private/d9283003056530ded9e3dce3d9fae776/?p=R-d1u8D69lMo5lyMPkzVeA

3. Сборка подставок мостового T-Trak модуля "Диорама-Кёф":
https://rutube.ru/video/private/ee4049a7e122c39d44a7b844d7a5c911/?p=0kxDCboZbR7xf756YBEWHQ

4. Соединение базы и подставок мостового T-Trak модуля "Диорама-Кёф":
https://rutube.ru/video/private/cdd560e10ee60f6630fbfbab90c0a83f/?p=wKyg5QlwXdLdCAYuDU1gAg

5. Изготовление регулируемых ножек T-Trak модуля "Диорама-Кёф":
https://rutube.ru/video/private/404f8af56fb00a45542c42a71b09f222/?p=c_iHEIlTKcdIqPmJxD2gdw

6. Сборка надстройки и установка верхнего уровня мостового T-Trak модуля "Диорама-Кёф":
https://rutube.ru/video/private/1913e43ecc531950452b0931785b0664/?p=YQjuLlZMjR3PePd5xv_V7Q
« Последнее редактирование: 16 Июля 2023, 23:17:19 от Кёф »

Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 2364
  • Репутация: +128/-1
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Александр/Кёф

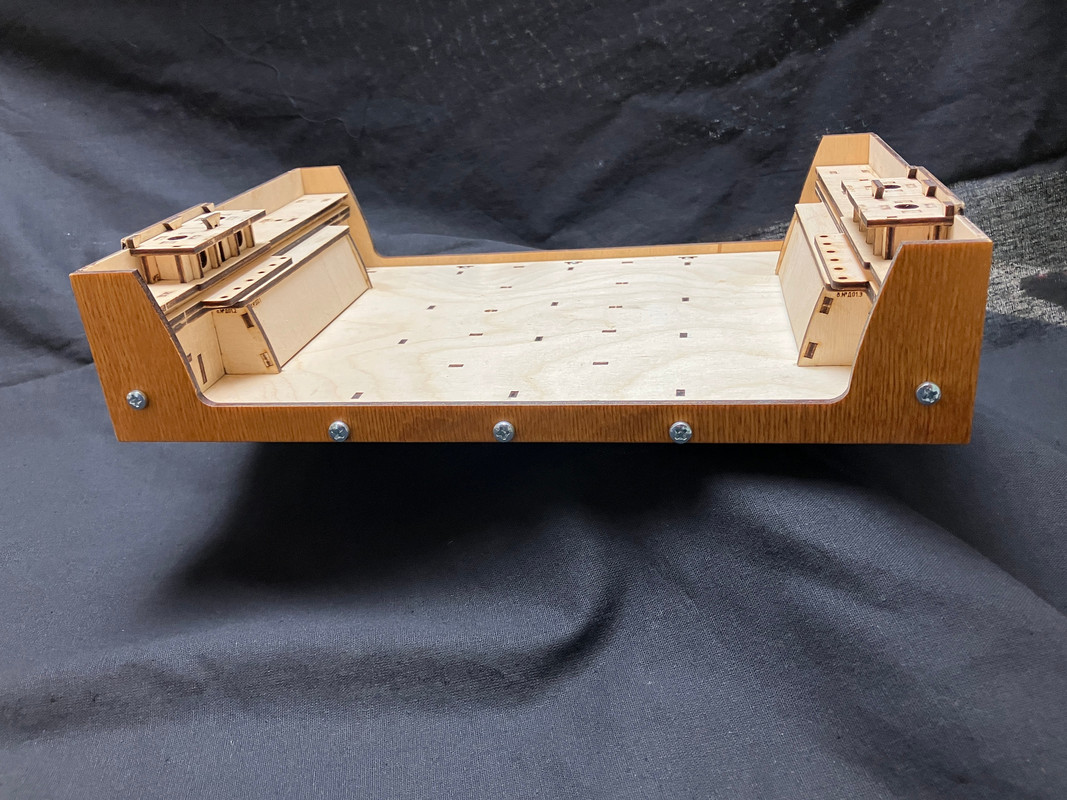

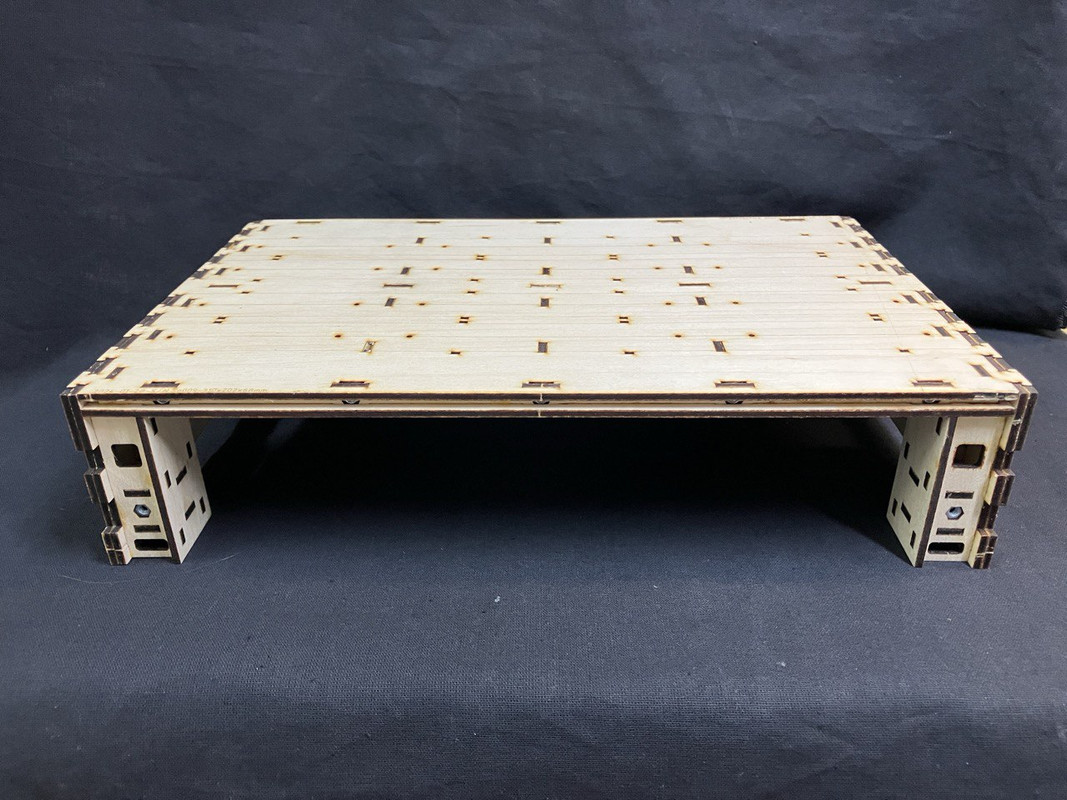

Коллеги, мостовой модуль, предлагаемый к продаже, выглядит так.
Не удержался и залачил боковины).
Габариты модуля с установленными боковинами (ДхГ): 310х210 мм.
Высота: 68-77 мм (регулируемая ножками).

Цены:
Данный собранный экземпляр пока зарезервирован на покатушки.
За кит для самостоятельной сборки прошу 1 (одну) тыс. рублей.

В комплект поставки входит:
1. Комплект листов фанеры ФК II/II толщиной 3 мм с вырезанными деталями на мостиках для самостоятельного отделения.
2. Боковины из фанеры ФК II/II 4 мм шлифованные (могу бесплатно нанести какую-то вашу гравировку и/или изменить форму боковин).
3. 20 грамм хорошего клея (на модуль нужно грамм 5, кажется, но всё время увлекаюсь и забываю проверить).
4. Комплект винтов и гаек (включая мебельные для соединения с соседними модулями).
5. Наждачок.
6. Полоска гумированной бумаги (тонкая бумага с клеевой поверхностью) для заклеивания технологических отверстий.

Ссылки на видео по сборке в предыдущем посте, а текстовая инструкция пока в разработке (хотел 3D сделать но пока будут фото).
Также, буду рад при встрече услышать пожелания по улучшению.


Fig.1^


Fig.2^


Fig.3^

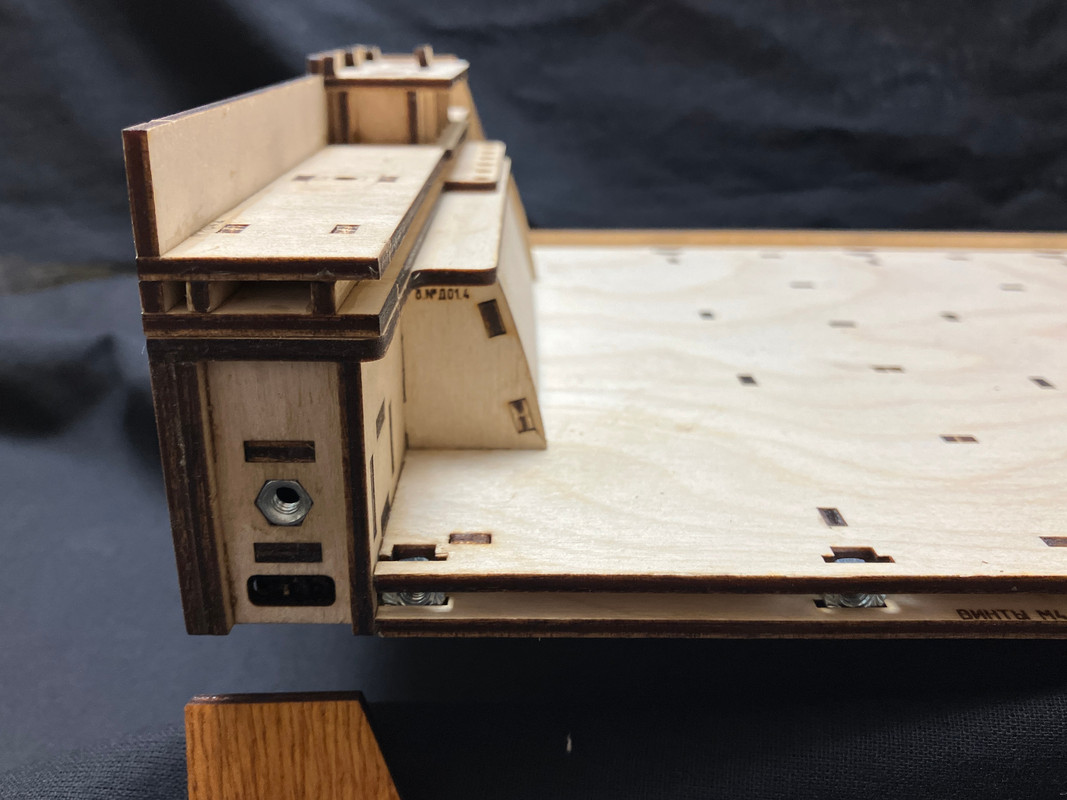

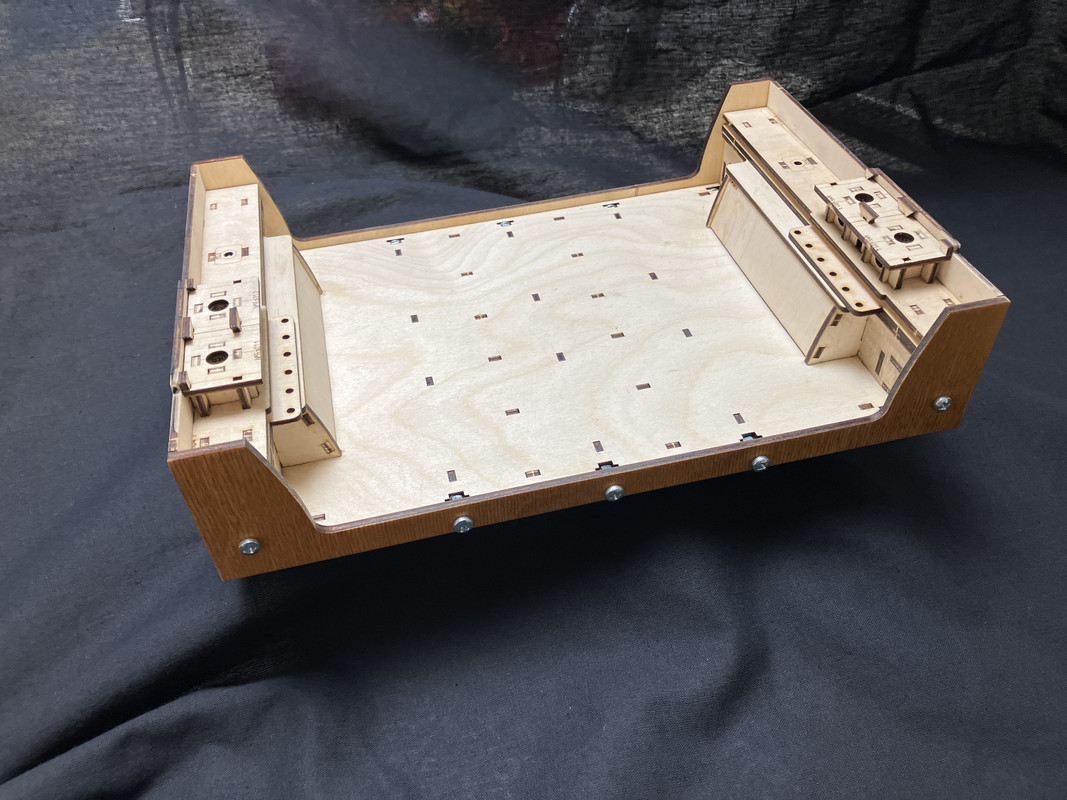

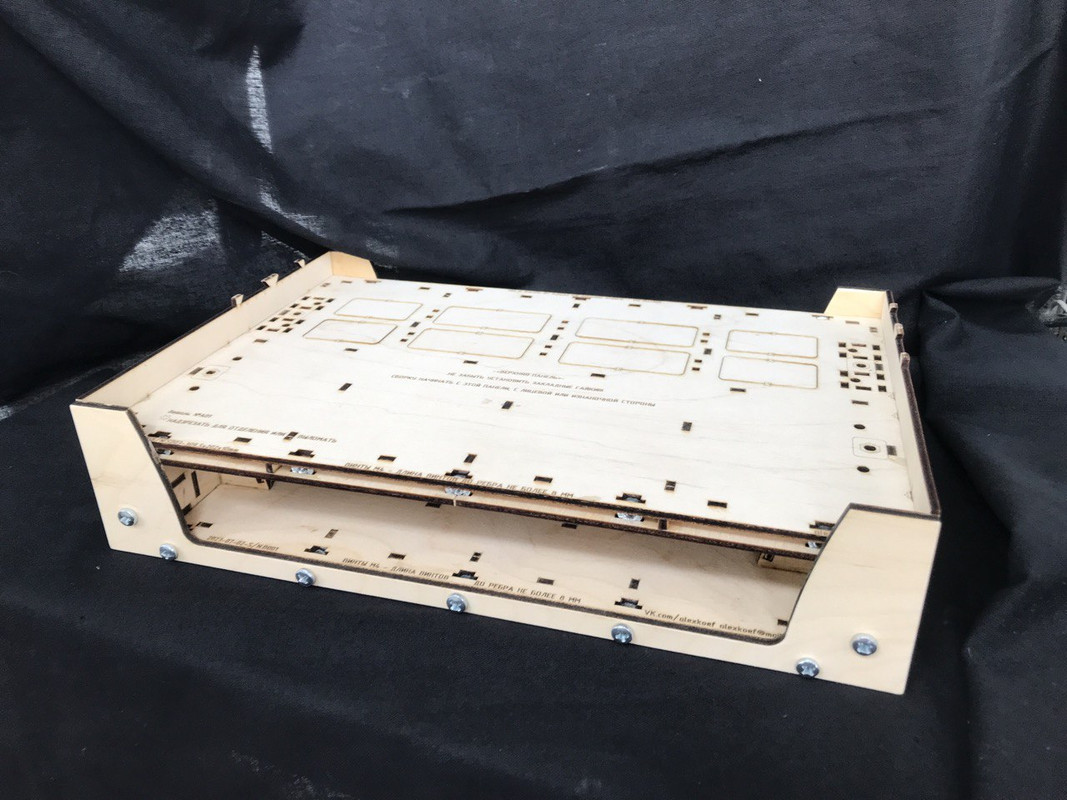

Вот так выглядит модуль со снятыми надстройками. Надстройки закрепляются винтами в закладные гайки. Снять можно для организации хранения моста отдельно от модуля, например.

Fig.4^

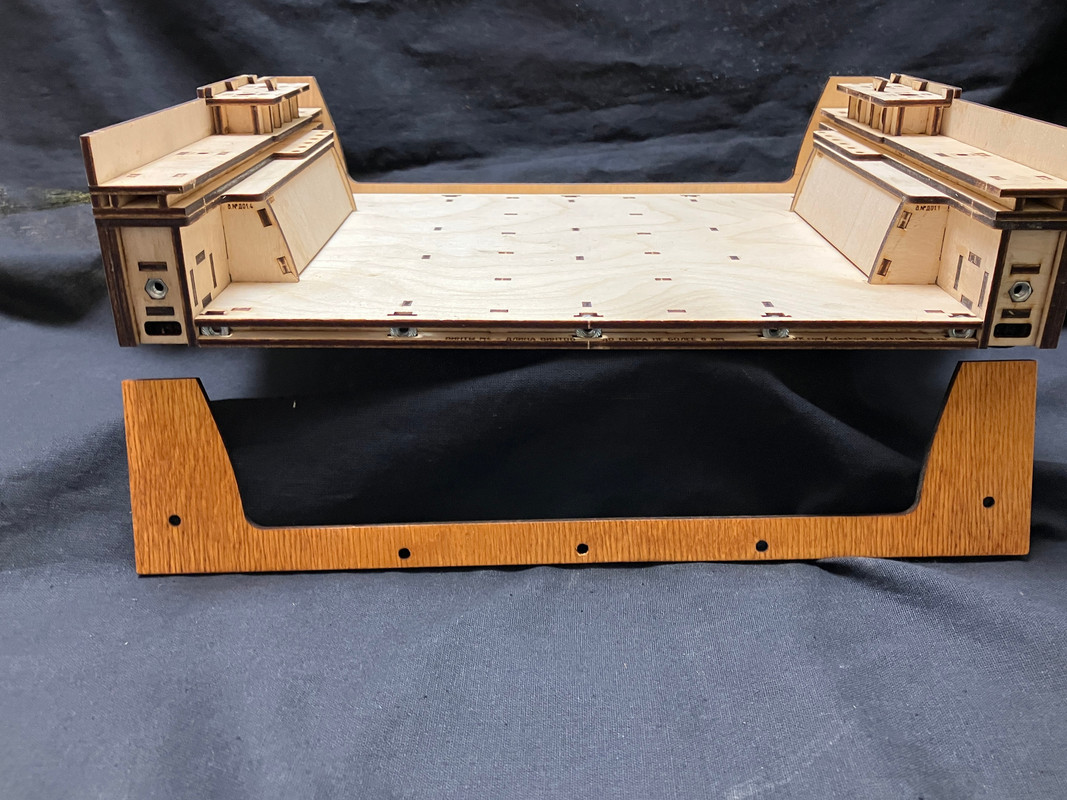

Если снять боковины то, открывается доступ к регулировке высоты, как и в обычном модуле.

Fig.5^


Fig.6^

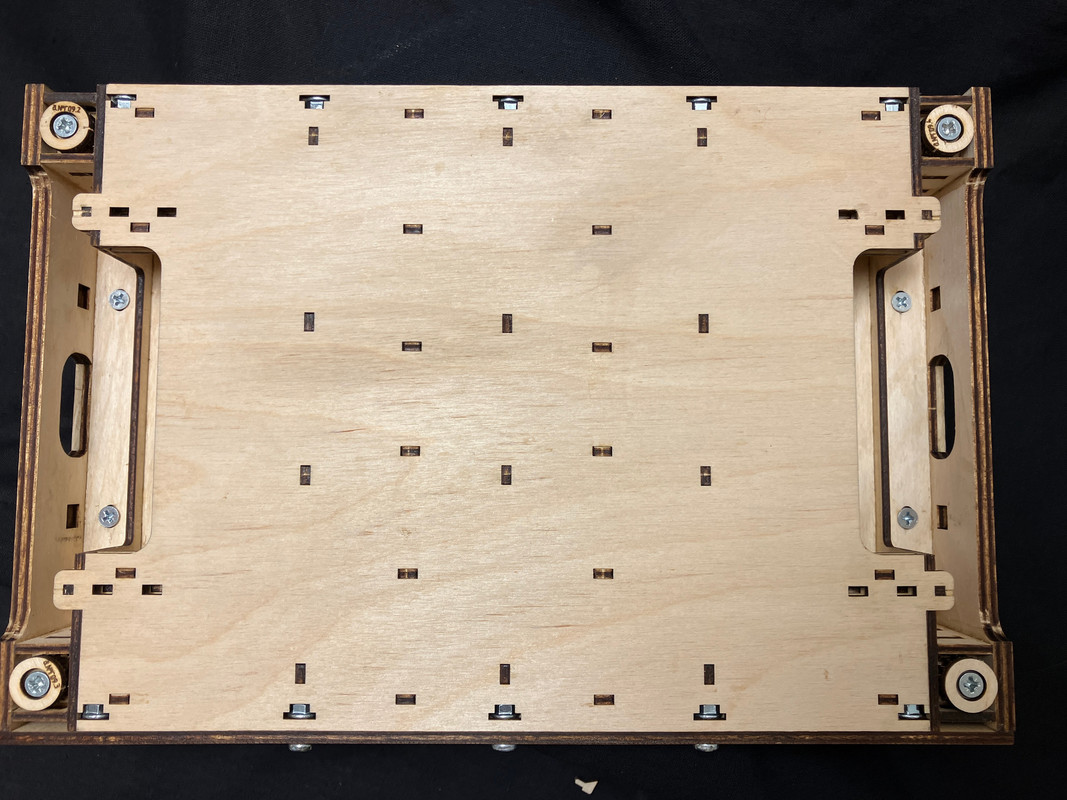

Вид снизу. Там сквозной продольный канал сечением 30х4 мм для проводки.

Fig.7^

... и добавил:
Сейчас работаю над кастомным модулем. Мостовой сделал в рамках подготовки к покатушкам  ;) но в первую очередь чтобы примерять мост собственноручно изготовленный. Уже скоро покажу 8).
« Последнее редактирование: 06 Сентября 2023, 23:35:50 от Кёф »

Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 2364
  • Репутация: +128/-1
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Александр/Кёф
Приветствую Вас, форумчане!

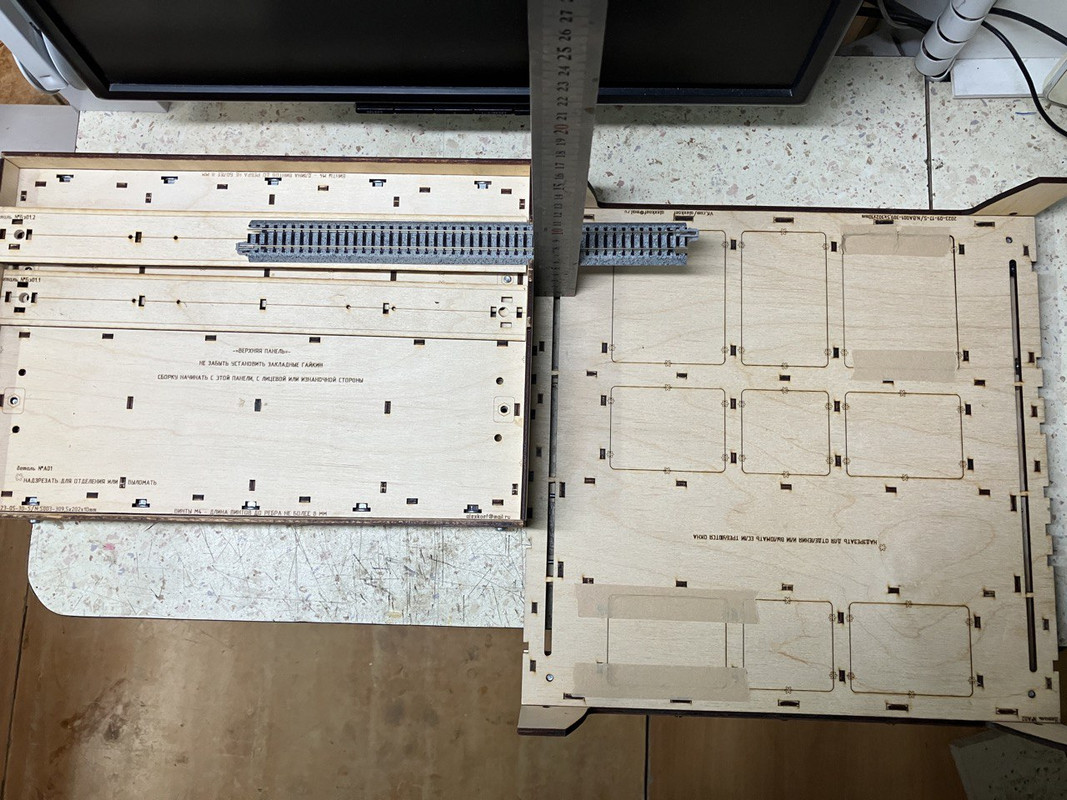

Не удержусь. Покажу свой новый модуль типа "БэА"))) 310х310х18 мм

Сразу оговорюсь, что этот модуль не соответствует стандарту T-Trak-RUS т.к. не имеет по торцам соответствующих отверстий.
И модуль не закончен - пока нет надстройки для рельс.
Модуль делается для того чтобы получить возможность установить более длинный мост (310 мм длиной который тоже пока в разработке).

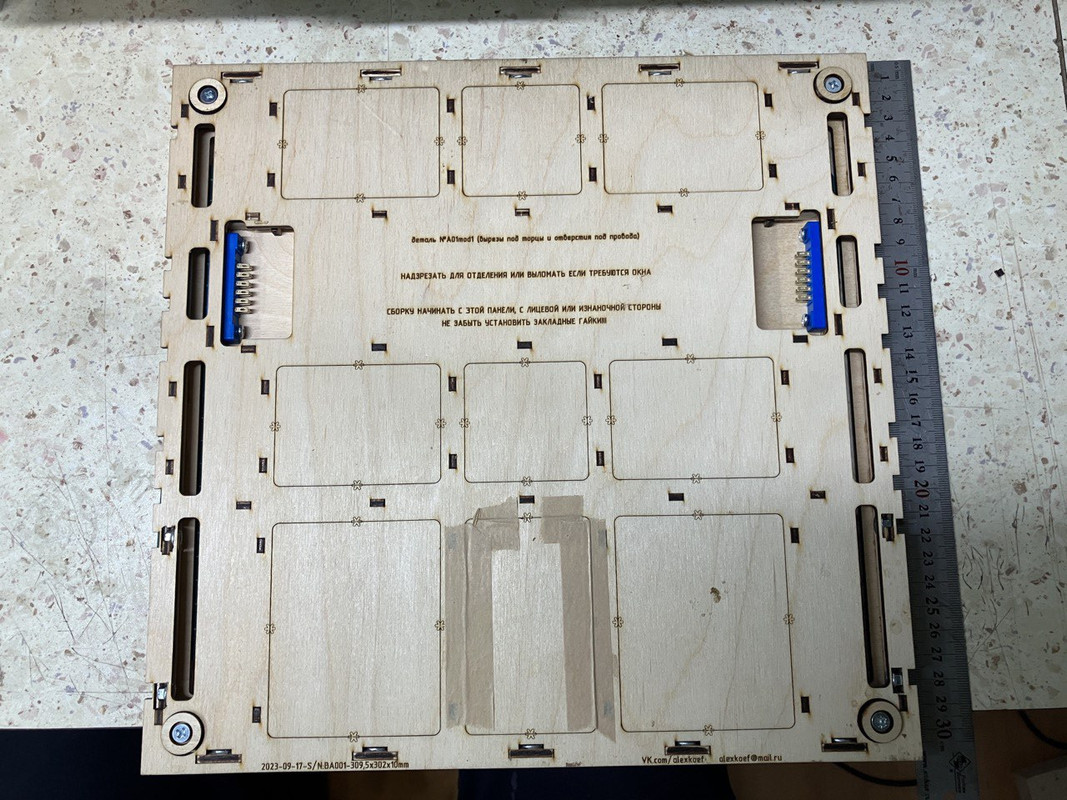

Fig.0^

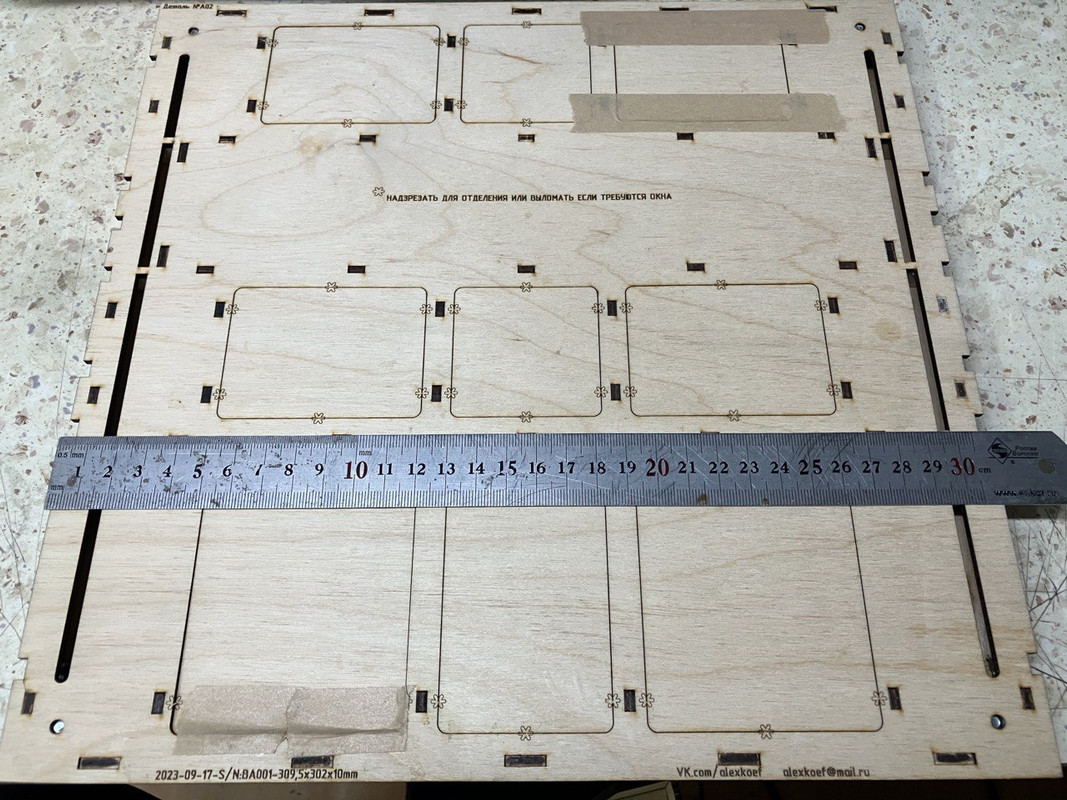

Ширина 310 (309,5 если точнее т.к. нужен допуск на нюансы с торцами)


Fig.1^

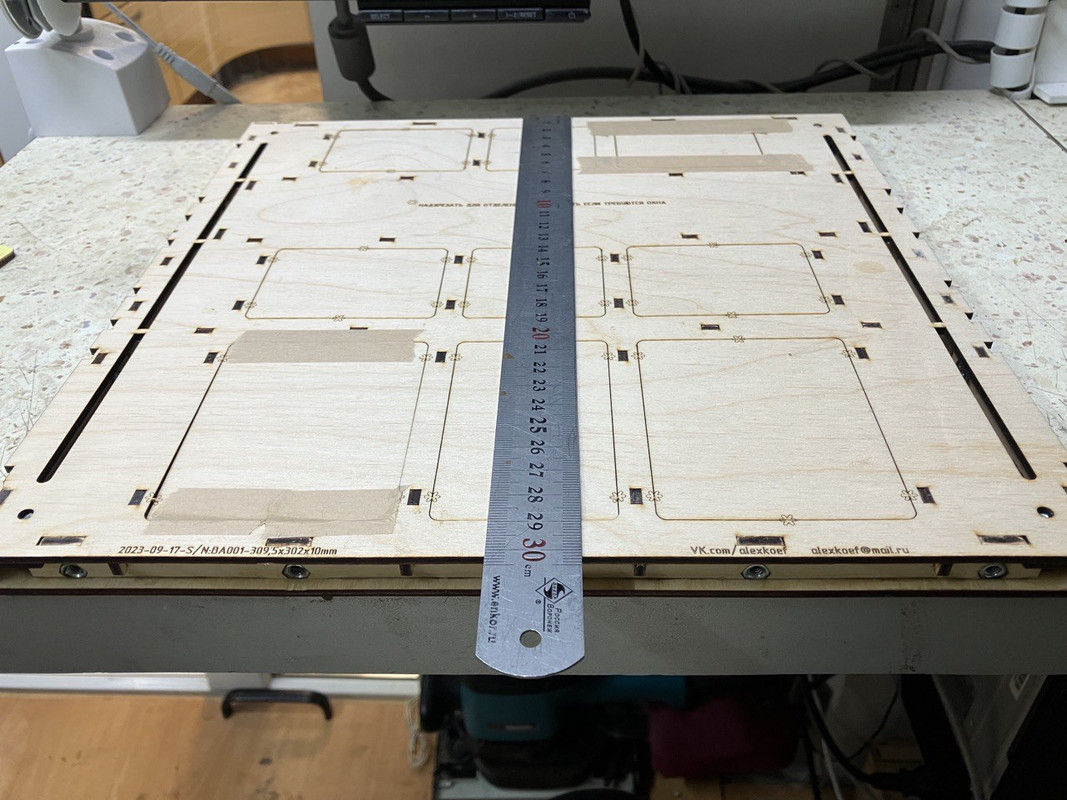

Глубина 310 (302 но с боковинами по 4 мм каждая будет как раз 310)


Fig.2^

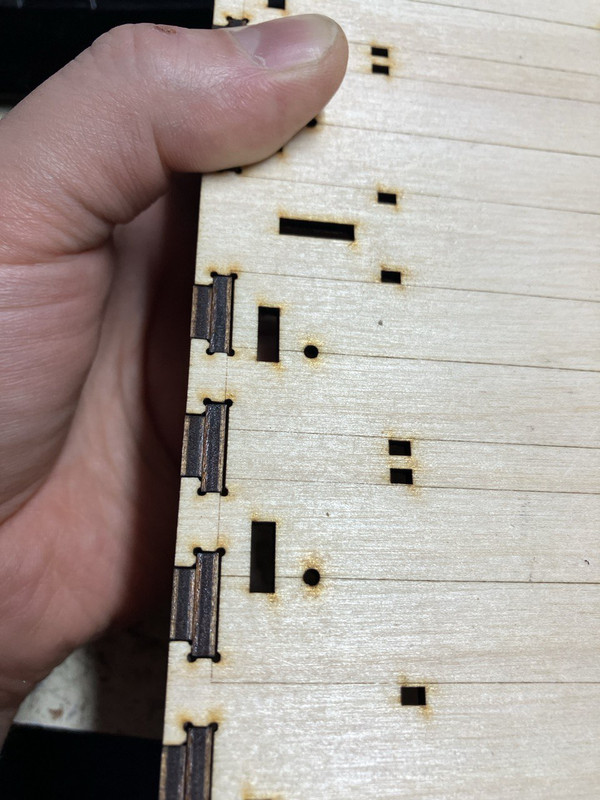

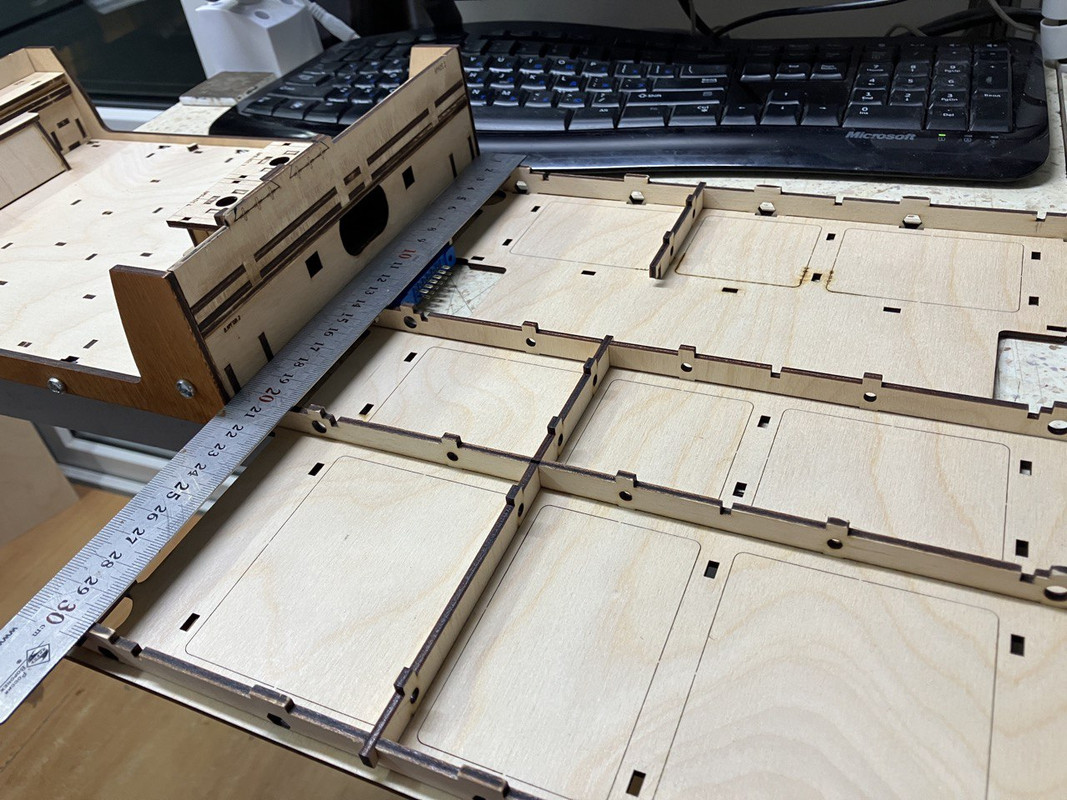

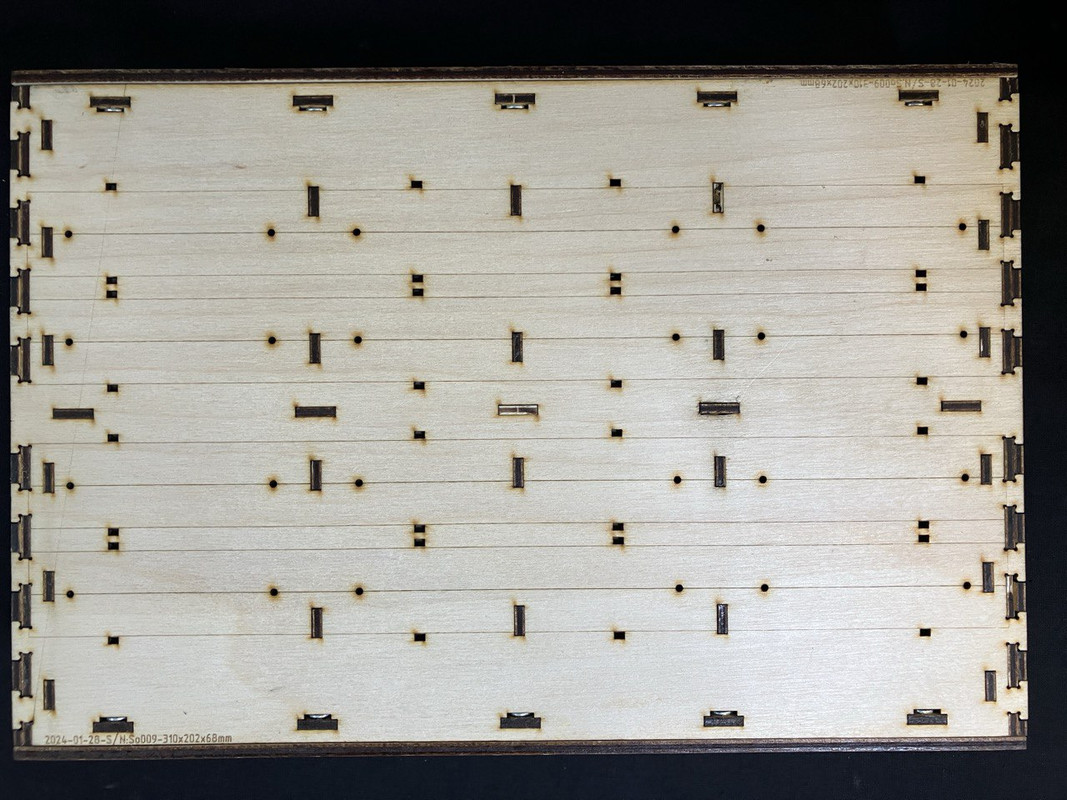

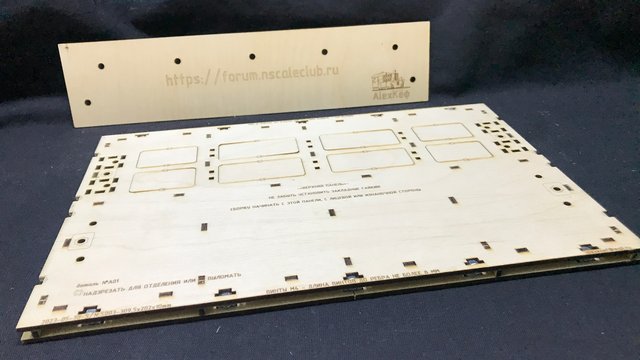

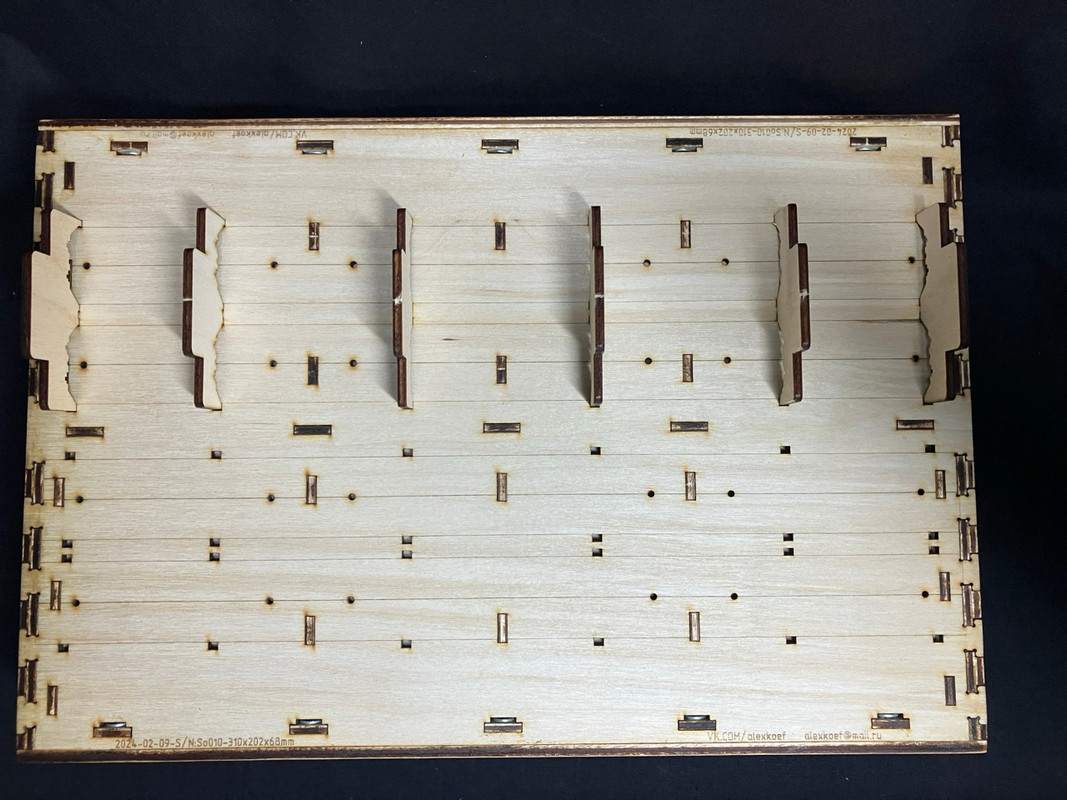

Сквозные направляющие для произвольного крепления надстройки на винт-гайку М4.


Fig.3^

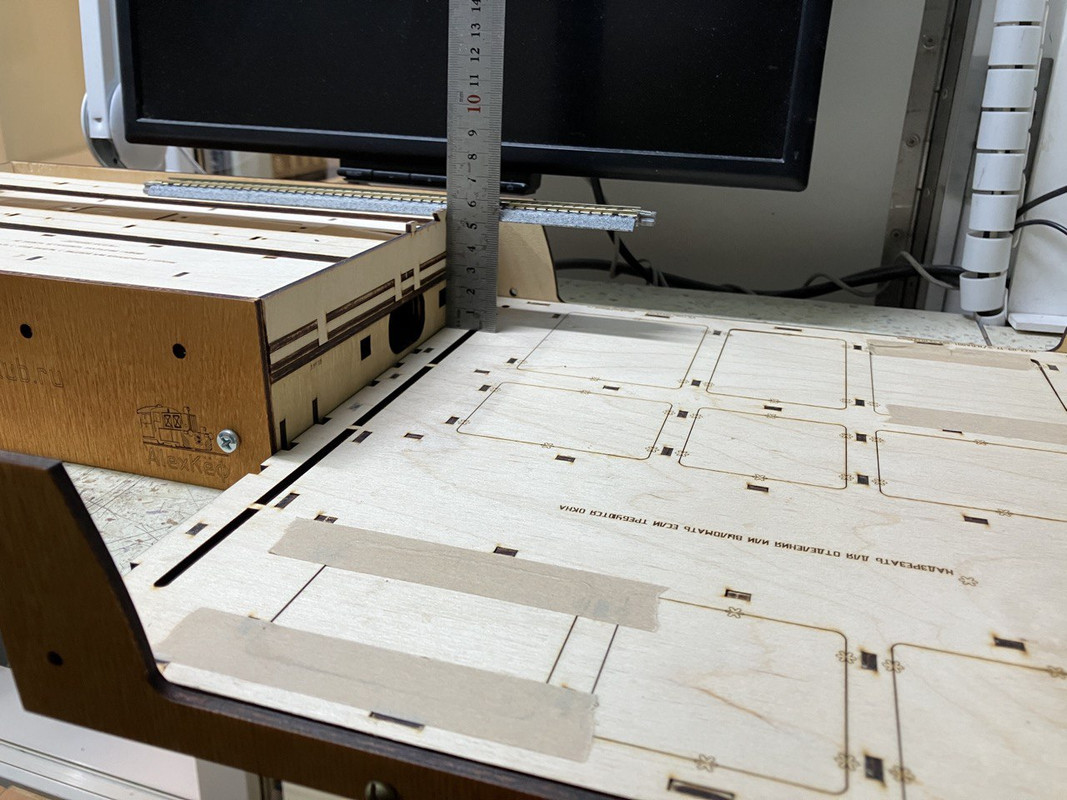

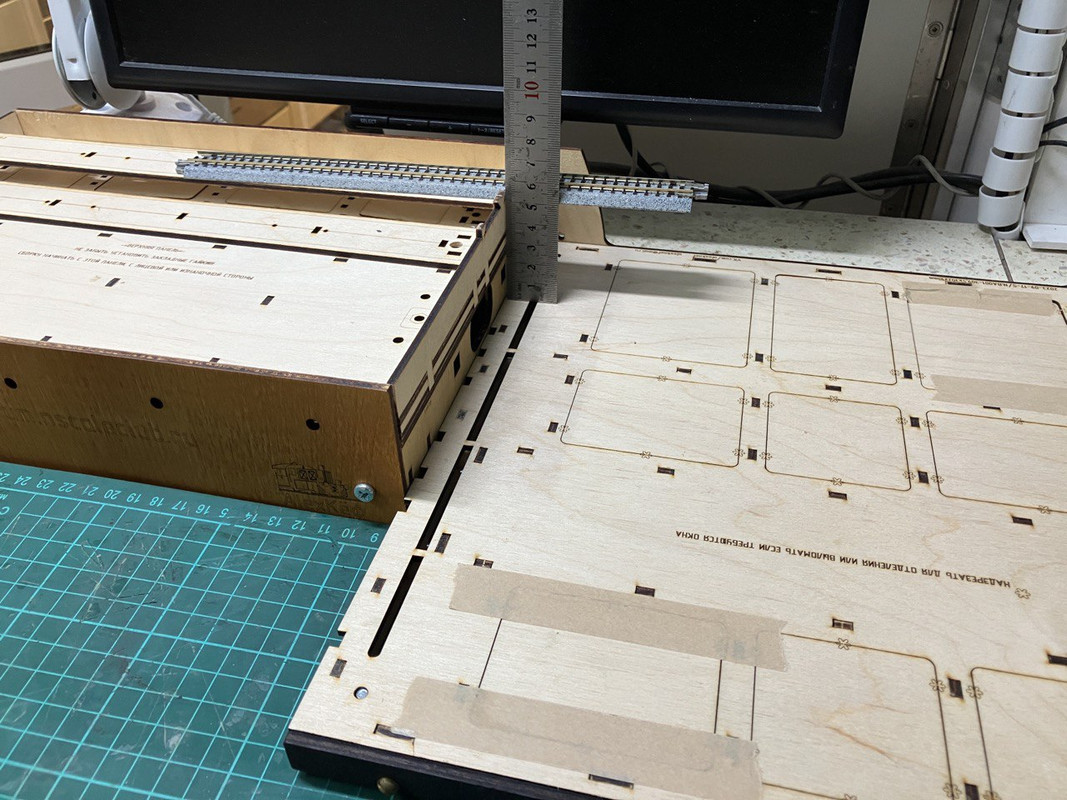

Высота до стандартного 70 мм уровня T-Trak - 52 мм (это 8,3 метра в масштабе 1:160).


Fig.4^

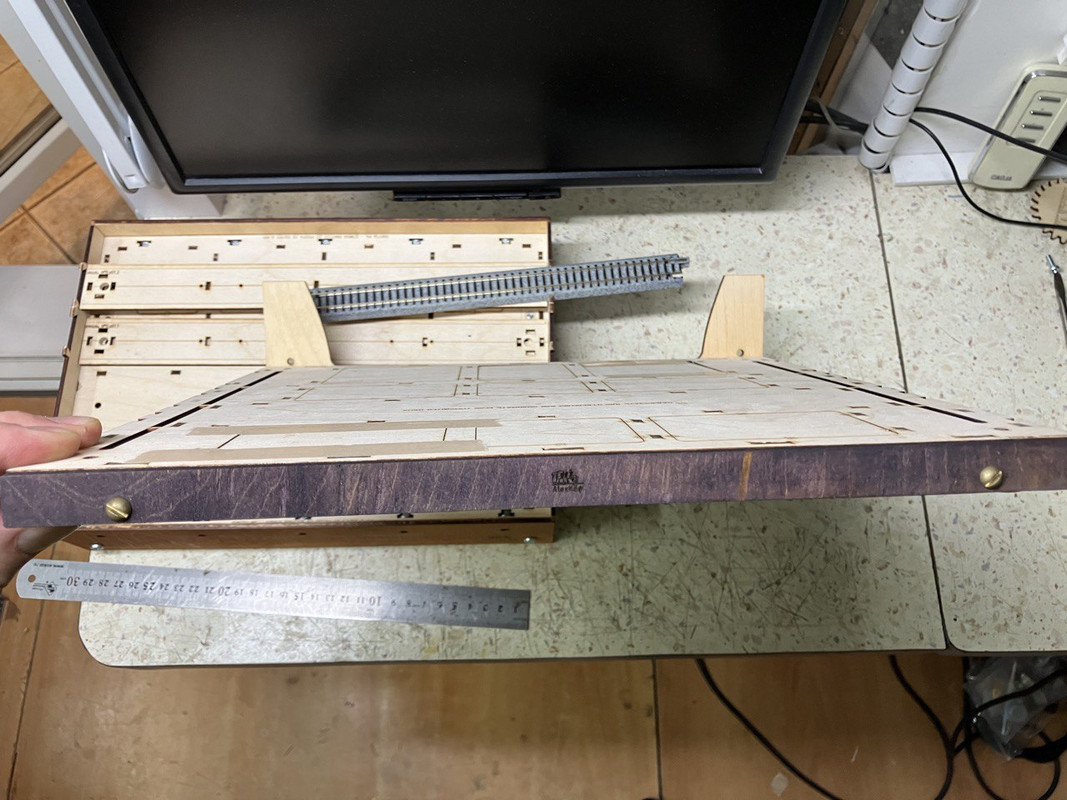

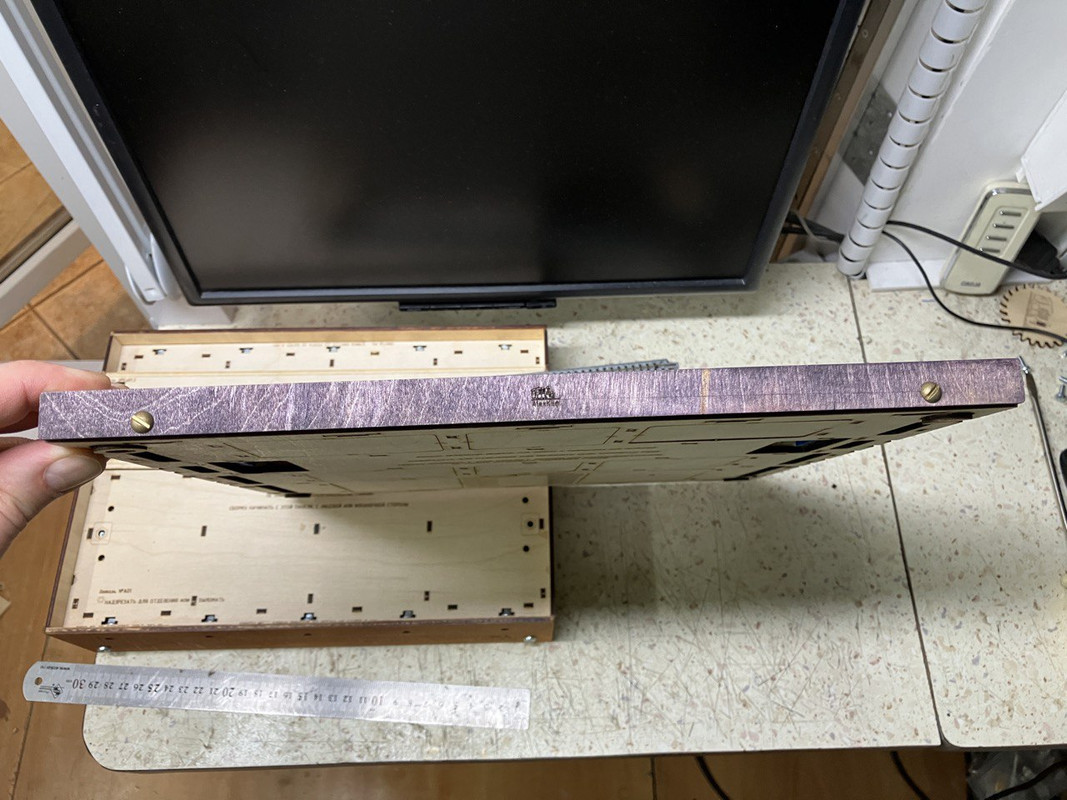

"Фирменная" боковина))) на "крафтовых" винтах по 25 руб/шт


Fig.5^

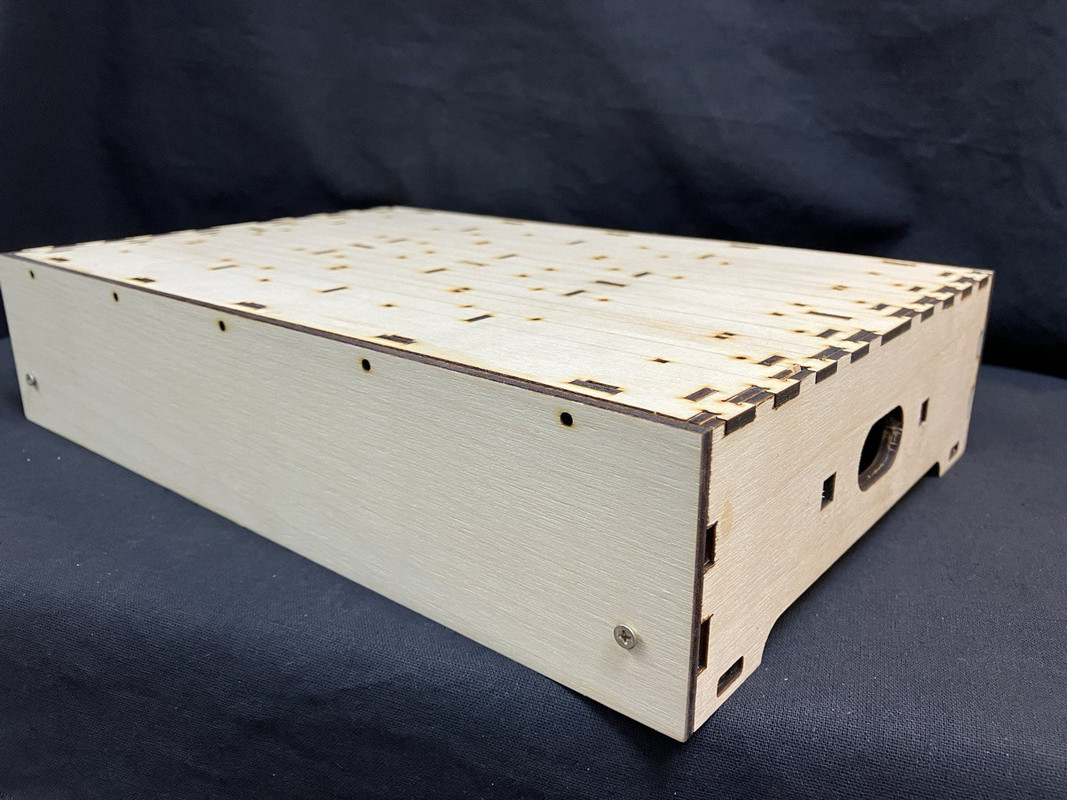

После сборки и правильной сушки геометрия идеальная.


Fig.6^

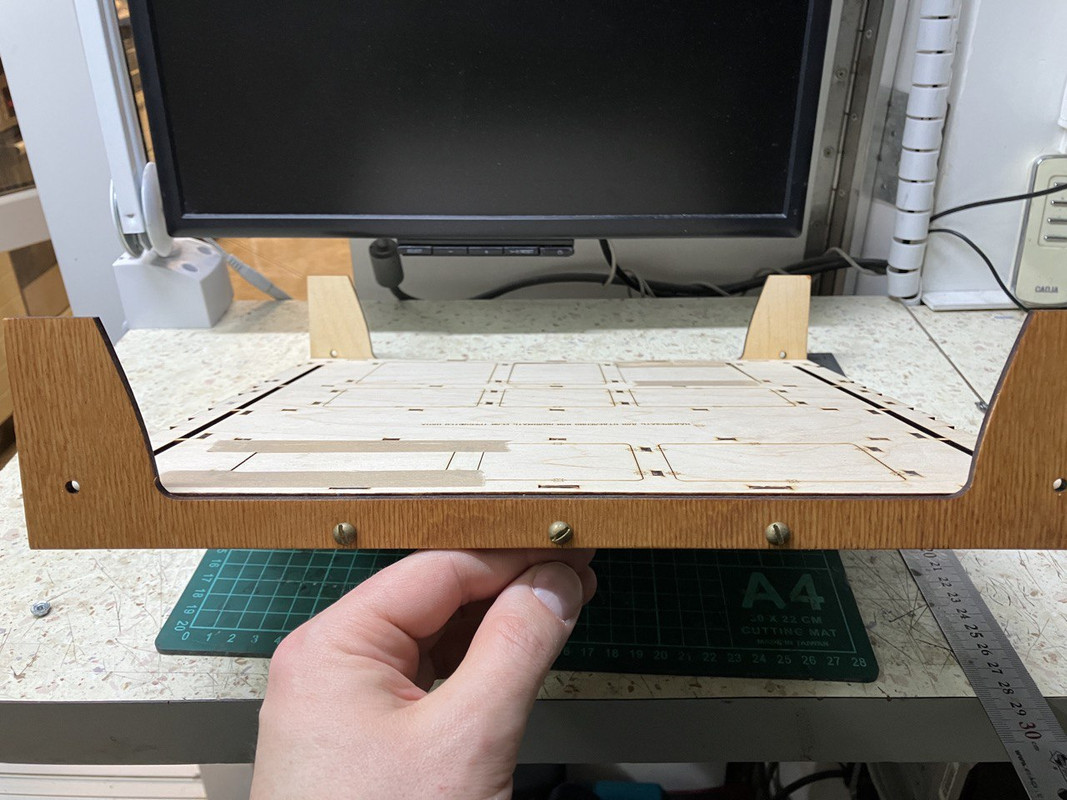

Поставил боковины от моста. Ради хохмы.


Fig.7^
Ну не тот это модуль слева).
Кстати, полоски - это при сборке случайно выбил люк. Гумиркой подклеил.


Fig.8^


Fig.9^

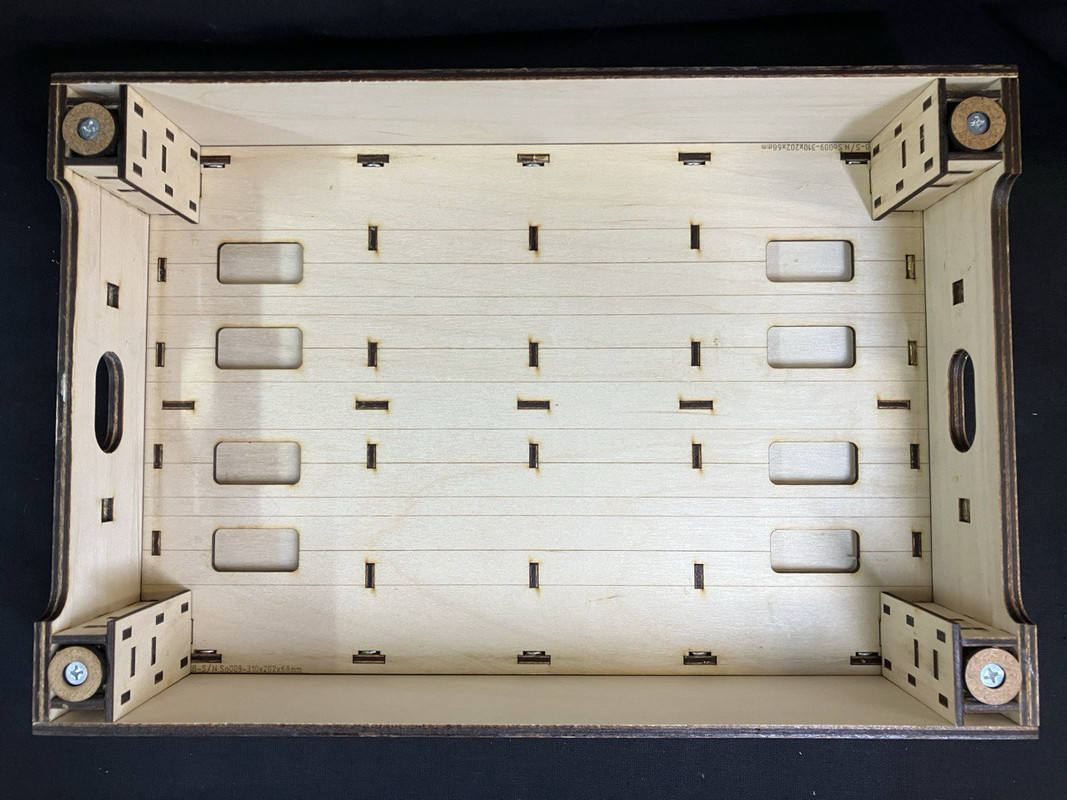

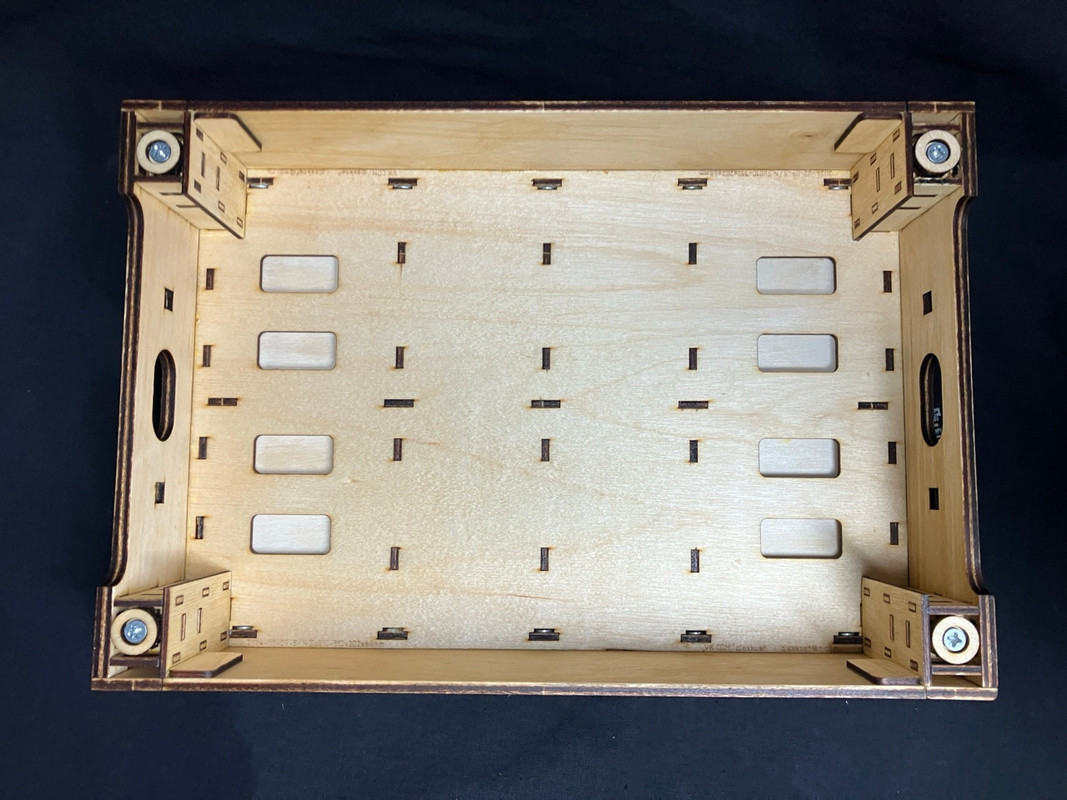

Снизу интереснее. Можно вставить разъёмы для транзита электричества.


Fig.10^

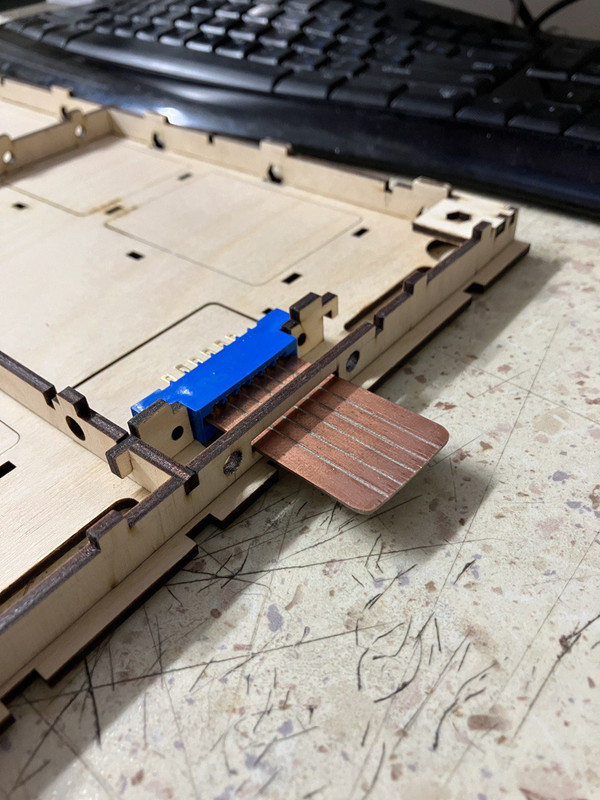

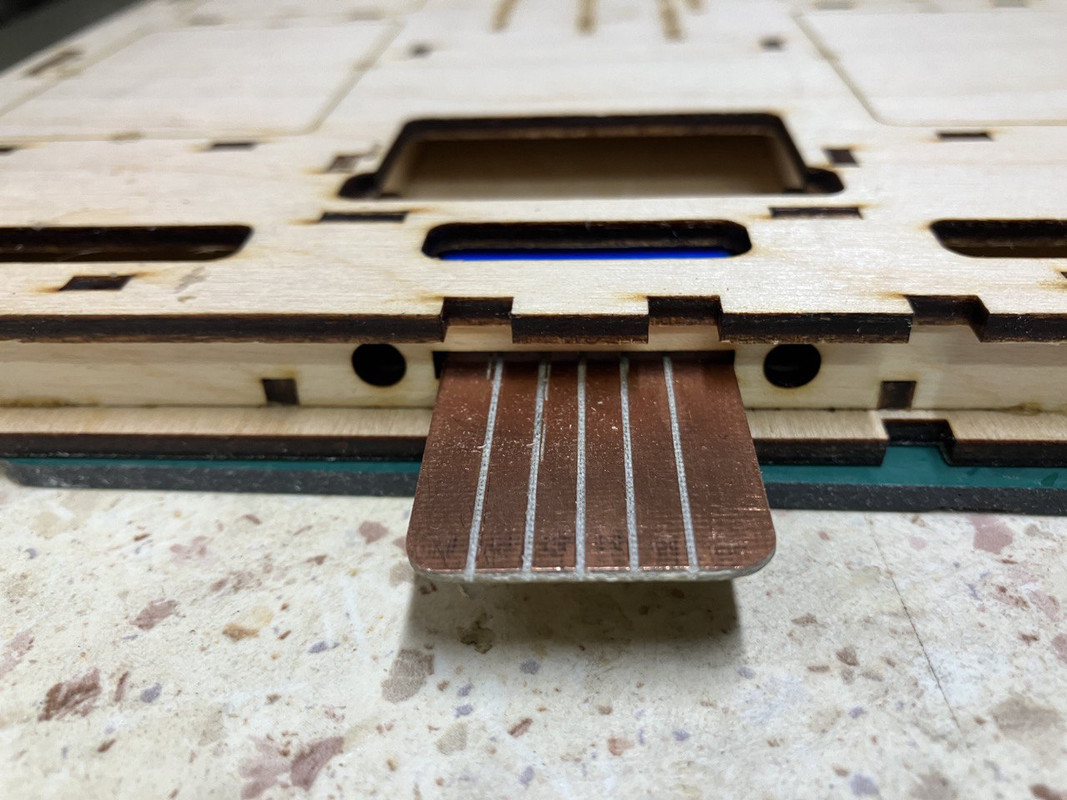

Между модулями транзит через переходники из 2-х стороннего фольгированного текстолита.


Fig.11^

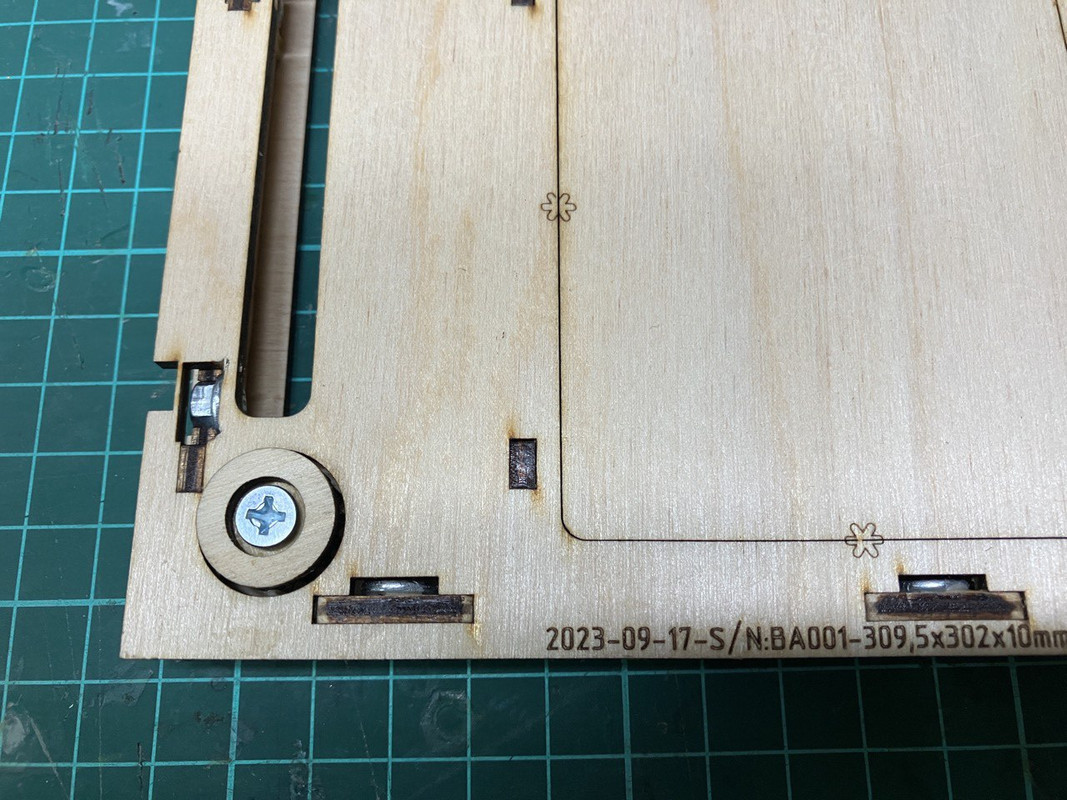

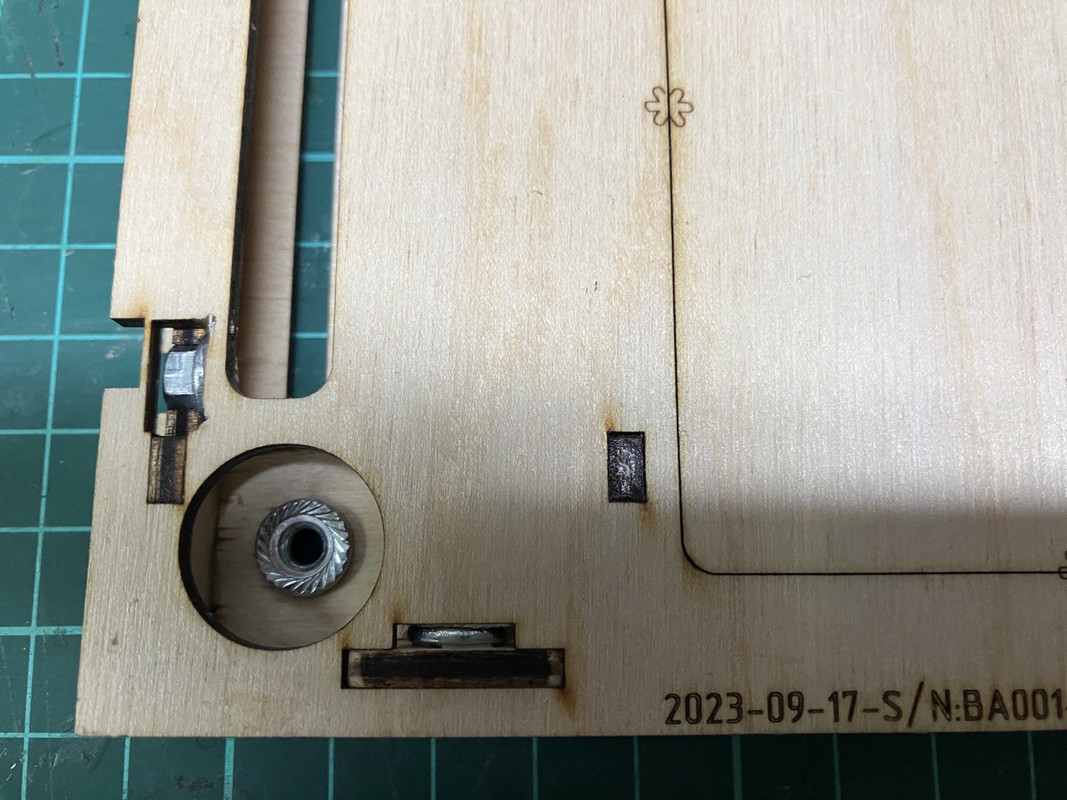

Конечно закладные кругом и под ножки и даже под короткие торцы, мало-ли...


Fig.12^
Ножки регулируются также стекой с торцов при снятых боковинах. Предел регулирования - 0-4 мм.

Под спойлером технические подробности по внутрянке.
Там видно, что проводку можно заложить как сразу так и потом. Также во все полости есть 4 мм отверстия для прогонки проводки:
Спойлер (кликните для показа/скрытия)

Если есть желание или пожелания - обращайтесь.

Таймлапс по сборке: https://rutube.ru/video/7ac66e62ee7e44361827cdac9f7ef690/

Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 2364
  • Репутация: +128/-1
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Александр/Кёф
Здравствуйте!

Разрабатываю поворотные модули. В рамках этой разработки придумываю как сделать сборку модулей более удобной и исключить косяки.
Решил отработать приёмы и сделать стандартный модуль T-Trak (и так получилось, что он уже забронирован).
Применил такое хитрое сочленение, что всё ровно защёлкивается и никак не промахнуться и не нужно никаким струбцинами сжимать! Плюсом сделал более удобной установку гаек чтобы они не вылетали при сборке.
Боковины сохранил также в 4 мм и также можно их изготавливать повыше, если хочется. И, да, отверстий с запасом т.к. гаек по прежнему по пять штук по бокам, но можно, конечно не прорезать все отверстия, сейчас это сделано по привычке))).



1. Закладные сделал из гаек под винт M3 и винты на боковинах будут очень маленькие.
2. ⁠Толщина верхней панели 9 мм.
3. ⁠Высота модуля 68 мм из расчёта, что есть регулируемые ножки.
4. ⁠Таким образом, внутри короба высота пространства 59 мм для размещения электрики/приводов.
5. ⁠Доступ к регулировке ножек как под боковинами так и с торца.
6. ⁠Естественно T-Trak-RUS торец полностью сохранён.
7. ⁠Дополнительно, для сплочения между собой модулей новой системы предусмотрена возможность альтернативного соединения модулей между собой специальными невидимыми планками, вставляемыми под боковины.
8. ⁠На верхней панели сделана разлиновка под 4 пути т.е. можно первоначально можно разворачивать модуль любой стороной (правда не знаю зачем))).
9. ⁠В верхней панели сделаны отверстия для фиксации KATO рельс по бокам (можно использовать крепления как технологические так и как постоянные).

Тех. подробности под спойлером.
Модулю присвоен индекс "So" ("Strait Orthodox") 8)

Спойлер (кликните для показа/скрытия)

Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 2364
  • Репутация: +128/-1
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Александр/Кёф
Завтра рано на рассвете
Я пойду к своей ракете на покатушки
С чемоданчиком в руках Со своим модулем в руках
И со шлемом на плечах

 :)) :)) :)) :))




Спойлер (кликните для показа/скрытия)

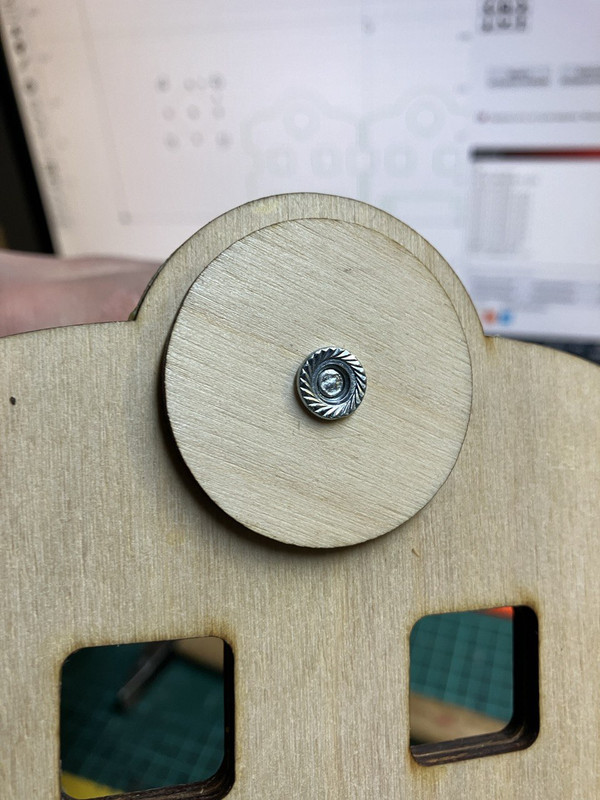

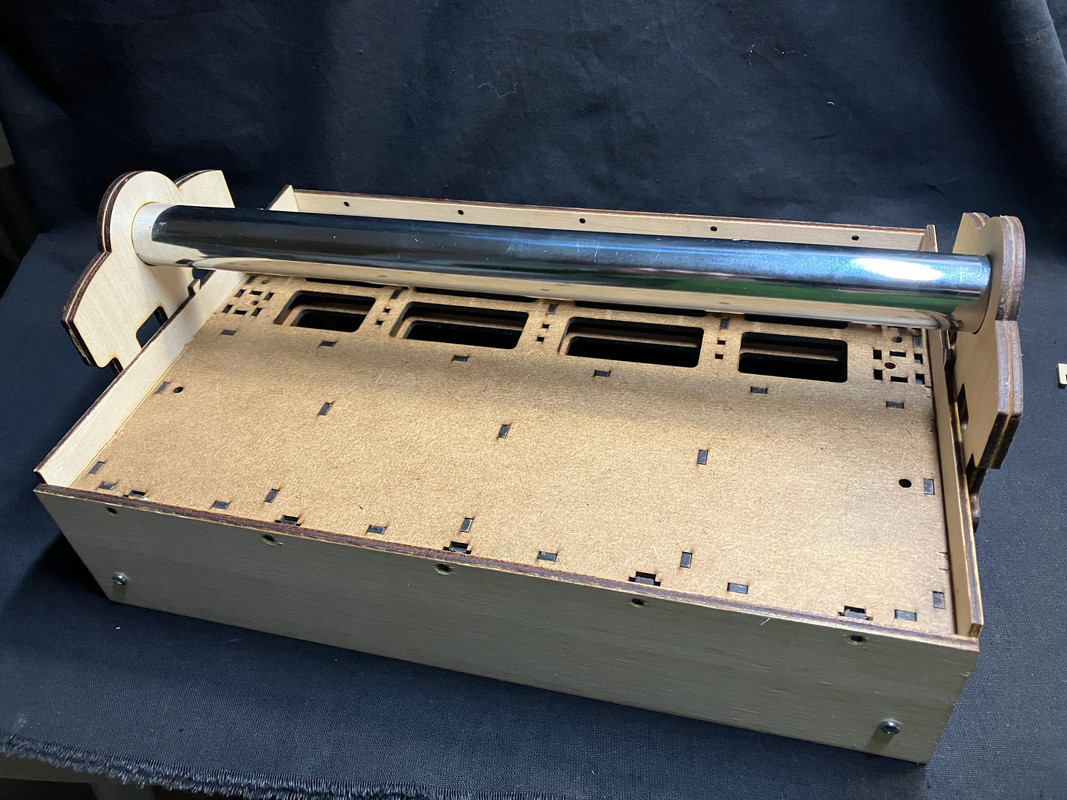

Внутри ручки шпилька М4 на гайках с торцов. Система очень надёжна.
Снизу прорези для подсоединения модулей нижнего уровня.

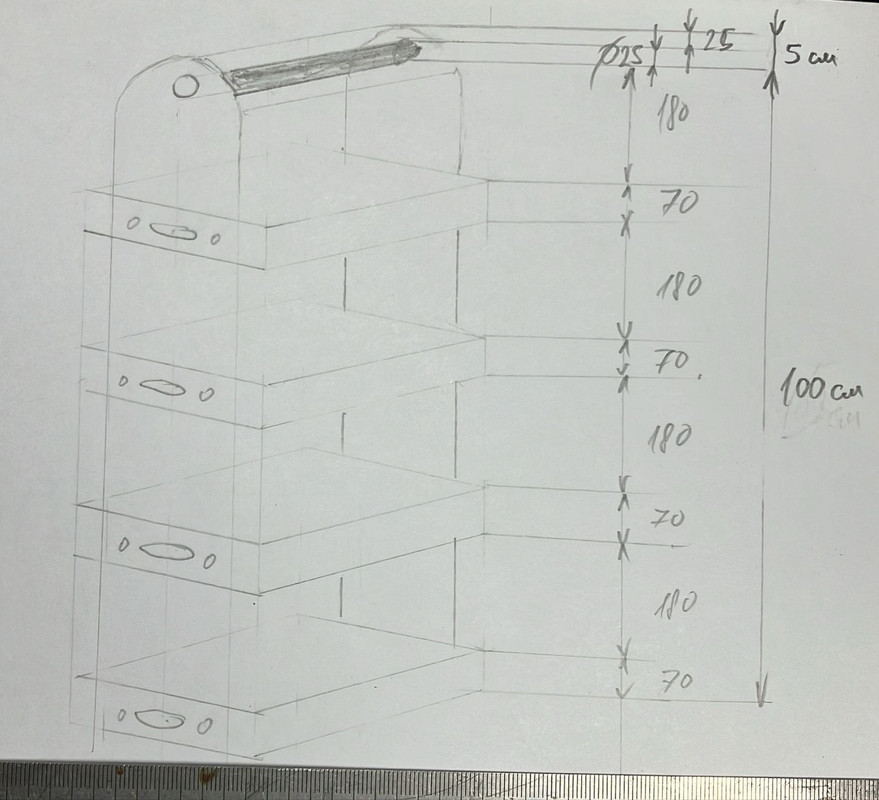

Стекировать можно будет несколько модулей. Под каждый модуль можно делать вставки разной высоты и стекировать.


« Последнее редактирование: 13 Февраля 2024, 23:37:49 от Кёф »

Оффлайн ScaleN

  • Ветеран
  • *****
  • Сообщений: 579
  • Репутация: +56/-0
  • Откуда: moscow
  • Имя: Андрей
Потрясно!  ;D
Что НРАВИТСЯ | аналог | начинающий

ЕСЛИ КОЛЛЕКЦИЯ

Оффлайн Сергеевич

  • Ветеран
  • *****
  • Сообщений: 1464
  • Репутация: +138/-34
  • мӧҗҥҩ ҧрѻҫҭҩ мӥҫҭҿӄѣ Ӥ.Ҟ.Ҫ.
  • Откуда: 13 верста У.Г.Җ.Д.
  • Имя: Ҝѻӊҫҭѩңҭӥԋъ

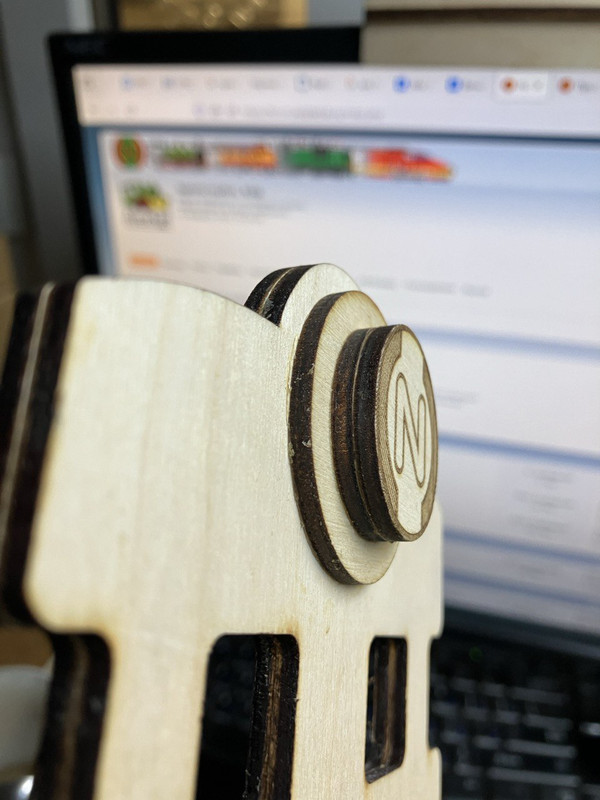

Внутри ручки шпилька М4 на гайках с торцов (не получилось фото). Система очень надёжна.
Снизу прорези для подсоединения модулей нижнего уровня.
ляпота, однако вот этот выступ срежет при провороте ручки, не спервого так с 10 раза.  :(

ИМХА многочисленные фигурные выступы красиво, но более хрупко чем один большой.  лучше один большой сделать да винты крепче в них вцепятся.

HOe.N.Z? . .  G.Oe.HO! ПолHOля , эNка и кое-что ещё.  Люблю У.Г.Ж.Д. особенно 13 версту и вообще 1 эпоху.
https://mynickname.com/id834180
https://mynickname.com/id1361505

Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 2364
  • Репутация: +128/-1
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Александр/Кёф
Спасибо.
Меня раскусили. Это запрограммированная неисправность. Ровно на 33-х покатушках она сломается у владельца и...
...моя пенсия будет обеспечена дополнительным заработком 8).
Что касается фигурных деталей то они сделаны так для удобства сборки. Посмотрим.

Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 2364
  • Репутация: +128/-1
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Александр/Кёф
Здравствуйте!

Творческого настроения не было. Реализовал кое-какие пожелания. Хотел поделиться видами классического
T-Trak-RUS модуля "Orthodox-So010"

Общий вид:


Система для временной фиксации и позиционирования рельс на этапе приклеивания/прикручивания.
По результатам покатушек сделал ещё окошки для регулировки высоты ножек на торцы.
И ещё видны доп прорези на торцах - это для альтернативной электрики и сплотки модулей без болтов:


Отверстия и разметка сделаны так чтобы модуль можно было в любую сторону строить, если запороли что-то, например:


Кстати, по сути это классический ящичек, почти нет съёмных элементов хотя закладные гайки по бокам оставлены, они участвуют в сборке чтобы чётко выдерживалась геометрия. Также можно на винтах панели поставить, а можно приклеить:


Тут боковины приклеены. Но для доступа к элементам сплочения и перспективной электрики сделаны дверцы на винтах. Винты M3.


То есть, это короб. Торцы 6 мм склейка. Верхняя панель 3 мм + 3 мм рёбра + 3 мм нижняя панель с окнами. Регулируемые ножки:


Сборка упростилась.

В конце боковины окрашены акриловым лаком. Внутри и по торцам всё пропитано Mazsloм по дереву с воском. Это и от грязи защищает и немного влагостабилизирует. Верхняя панель, естественно, ни чем не покрывается.
