Интересный стенд для локомотивов
« : 24 Августа 2023, 21:04:51 »
Хоть и не для нашего масштаба, но интересный стенд показали Липпе. Не роликовый. Вообще не понял принцип действия. Может в видео и обьяснялось, но я не понимаю по немецки. Кто-нибудь может объяснить, как он работает?
« Последнее редактирование: 25 Августа 2023, 20:39:32 от Knallfrosch »
N СЖД III - IV

Оффлайн bav

  • Постоялец
  • ***
  • Сообщений: 198
  • Репутация: +30/-3
  • Откуда: Москва
  • Имя: Александр
Re: Интересный стенд для локомотивов
« Ответ #1 : 24 Августа 2023, 21:30:27 »
Вибрационный очиститель колес, только оформленный "красиво".
У меня в макете вмонтирован штатно, уже давно, с подачей раствора.

З.Ы.

Для "нашего" очень полезная штука.

Оффлайн Эдуард

  • Ветеран
  • *****
  • Сообщений: 504
  • Репутация: +8/-0
Re: Интересный стенд для локомотивов
« Ответ #2 : 24 Августа 2023, 22:24:33 »
Послушал. Это навороченный стенд для проверки локов. Принцип там такой, что там вместо рельс 2 проволочки, которые едут по принципу поручней у экскалатора. И, видимо, спереди там черная хрень - датчик расстояния, который регулирует скорость движения этих «рельс» в зависимости от скорости тяги. Вот и получается, что тяга как бы на месте стоит. И все супер наворочено: и третий рельс для Мерклина и само всё определяется звук - не звук. Поставил, короче, что угодно и … проверил.

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 7040
  • Репутация: +304/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Интересный стенд для локомотивов
« Ответ #3 : 24 Августа 2023, 23:46:34 »
Да, прикольно....


Оффлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 2015
  • Репутация: +169/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
Re: Интересный стенд для локомотивов
« Ответ #4 : 25 Августа 2023, 00:00:44 »
Я подумал о том, что там рельсы как на ленточной пиле полотно может двигаться, но в видео не заметил движения.
N СЖД III - IV

Оффлайн Cosmos

  • Ветеран
  • *****
  • Сообщений: 1265
  • Репутация: +91/-0
  • Откуда: Москва
  • Имя: Сергей
Re: Интересный стенд для локомотивов
« Ответ #5 : 25 Августа 2023, 01:07:42 »
Послушал. Это навороченный стенд для проверки локов. Принцип там такой, что там вместо рельс 2 проволочки, которые едут по принципу поручней у экскалатора. И, видимо, спереди там черная хрень - датчик расстояния, который регулирует скорость движения этих «рельс» в зависимости от скорости тяги. Вот и получается, что тяга как бы на месте стоит. И все супер наворочено: и третий рельс для Мерклина и само всё определяется звук - не звук. Поставил, короче, что угодно и … проверил.
Да, все верно. Вместо рельс подвижные металлические пасики, скрученные из тонкой проволоки - замкнутые гибкие пружинки "гусеницы", которые вращаются на двух роликах. А система инфракрасных датчиков координирует скорость вращения этих "гусениц" относительно движения колес локомотива. Чтобы Лок оставался на одном месте.

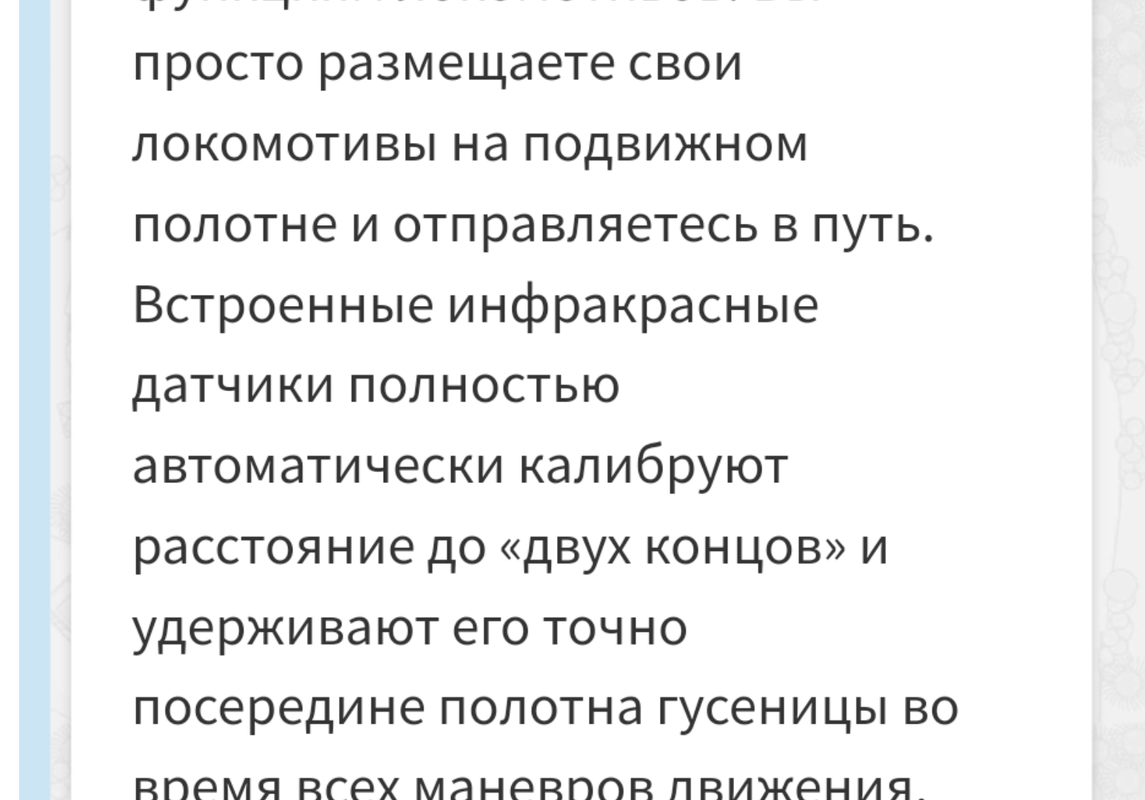

Вот Гугл переводчик перевел:

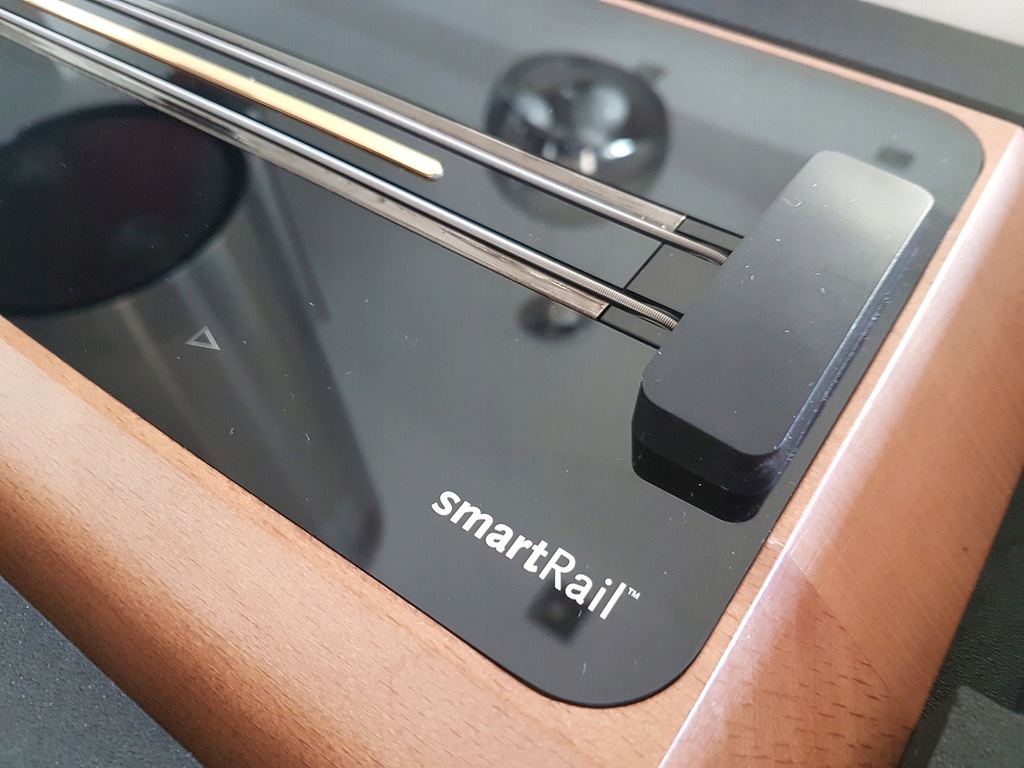

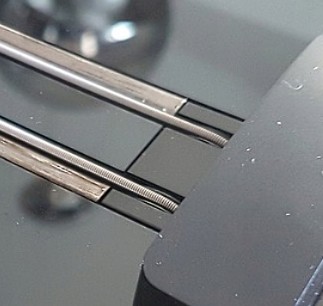

 А вот фото этих гусениц:

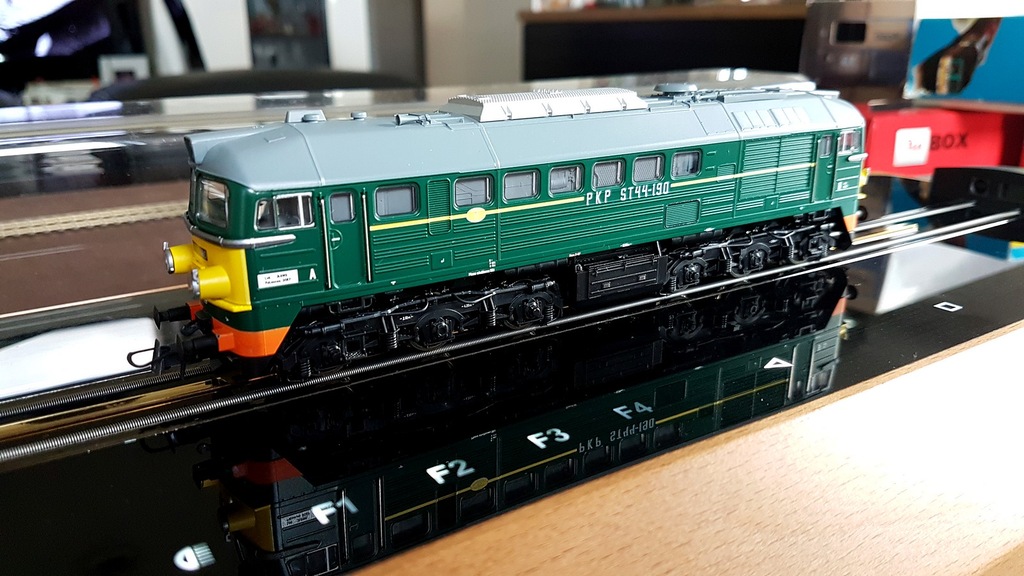

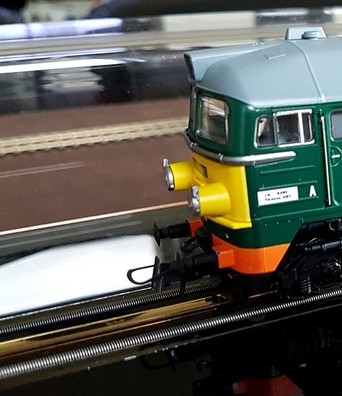

Здесь фото:
https://archiwum.allegro.pl/oferta/roco-10815-cyfrowy-ekspozytor-smartrail-okazja-i8875038000.html
А здесь описание:
https://www.eurorailhobbies.com/Roco/R-10815
И там, и там нужен Гугл переводчик.

9mm!-N&НОе

Оффлайн Сергеевич

  • Ветеран
  • *****
  • Сообщений: 1441
  • Репутация: +135/-34
  • мӧҗҥҩ ҧрѻҫҭҩ мӥҫҭҿӄѣ Ӥ.Ҟ.Ҫ.
  • Откуда: 13 верста У.Г.Җ.Д.
  • Имя: Ҝѻӊҫҭѩңҭӥԋъ
Re: Интересный стенд для локомотивов
« Ответ #6 : 25 Августа 2023, 08:18:24 »
Это навороченный стенд для проверки локов. Принцип там такой, что там вместо рельс 2 проволочки, которые едут по принципу поручней у экскалатора. И, видимо, спереди там черная хрень - датчик расстояния, который регулирует скорость движения этих «рельс» в зависимости от скорости тяги. Вот и получается, что тяга как бы на месте стоит. И все супер наворочено: и третий рельс для Мерклина и само всё определяется звук - не звук. Поставил, короче, что угодно и … проверил.
В целом всё верно, только а) там еще встроенная автономная командная станция ДЦЦ, с сенсорными кнопками  для "погудеть", плюс можно с планшета и мультимауса управлять.
б) проволочки там, типа басовых гитарных струн, сложной конструкции, как уже сказали.
в) подставка из дорого дерева, и в целом цена нехилая, так что скорее презентационно-настольное.  ;)
г) НЯП лет много назад можно было вживую пощупать в роколенде. так что не новинка
https://www.roco.cc/rde/produkte/steuerung/analoge-steuergerate/10815-smart-rail-schienenlaufband.html
https://www.roco.cc/static/frontend/Casisoft/Roco/de_DE/doc/AN/1/DE/8010815920.pdf


потрошение до потрохов в 2016 году  :))

HOe.N.Z? . .  G.Oe.HO! ПолHOля , эNка и кое-что ещё.  Люблю У.Г.Ж.Д. особенно 13 версту и вообще 1 эпоху.
https://mynickname.com/id834180
https://mynickname.com/id1361505

Оффлайн BR95009

  • Ветеран
  • *****
  • Сообщений: 625
  • Репутация: +35/-1
  • Аналог. Озвучиваю сам!
    • www.br95009.ru
  • Откуда: Москва
  • Имя: Дима
Re: Интересный стенд для локомотивов
« Ответ #7 : 26 Августа 2023, 10:38:43 »
Была у меня как то мыслишка для энки сделать такой стенд. Но немного меньший и другой.

Вместо струн 50 мм отрезки рельс Фляйш с призмой, приделанные к элементам цепи на шарнирах, на концах стенда 6 сторонние барабаны, на которых будет крутиса эта "цепь". Что бы лок таки ехал по рельсам, а не по струнам.

И не городить ИК датчики, а тупо приделать сцепку с одной стороны на упоре, за нее целять и пусть лок сам эту "бегововую дорожку" и крутит. Напечать все на 3Д принтере. Ну и А21 внутрь.
