Может кто изготовить на 3D принтере?

[Матроскин]

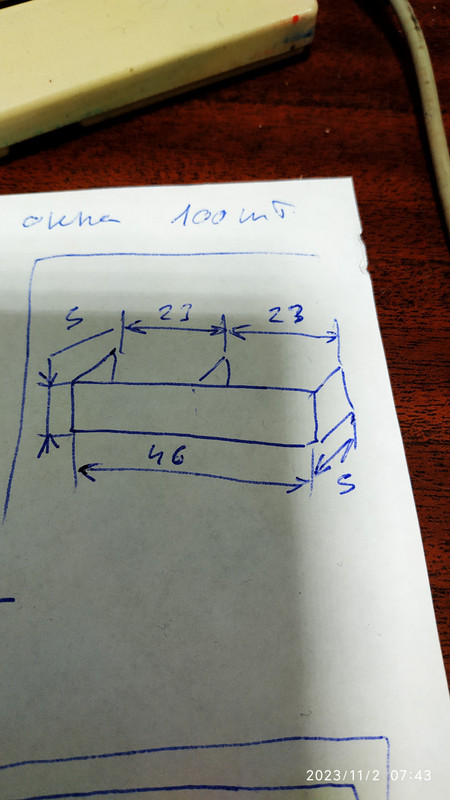

Александр, балконы классные! Заказал бы 20 штук по своему размеру, они у меня двойные, эскиз на фото.
А вот с окнами проблема: у Аухагена толщина стен 2 мм и поэтому простые вклейки будут смотреться не очень хорошо. Хотя... если с балконами вышлете, давайте попробую. Пишите в личку стоимость и сроки.
Заранее благодарен!

[Кёф]

Матроскин, чтобы Вам тут не флудить, перенёс свой дом в отдельную тему.

1. Повторюсь, что я использовал картон 2 мм = 2 мм у Вашего Аухаген.
    Сейчас вижу, что чего не хватает так это отливов!
    По внешнему виду, действительно, хотелось-бы выдать раму немного наружу чтобы не так глубоко сидела. И это именно для этого типа домов где тонкая панель.
    В вашем случае я бы лучше вставил вторую раму сверху))).

2. По балконам - понятно. Может есть пожелания по рисунку ограждения? У меня сделано 0,5-0,5 мм вполне нормально смотрится но можно сделать 0,5-1 мм. Короче попробую и так и так.
    Под балконы вырежу "плиту". Приклеите в торец, думаю, без проблем.

3. Я смотрю на Ваши каркасы домов - там ещё есть окна парадной. Дайте пожалуйста габариты проёмов и просто фото желаемого переплёта или фото прототипа (этого достаточно).

[ШагратN]

Потихоньку разгребаю долги, образовавшиеся за время работ по мастерской.

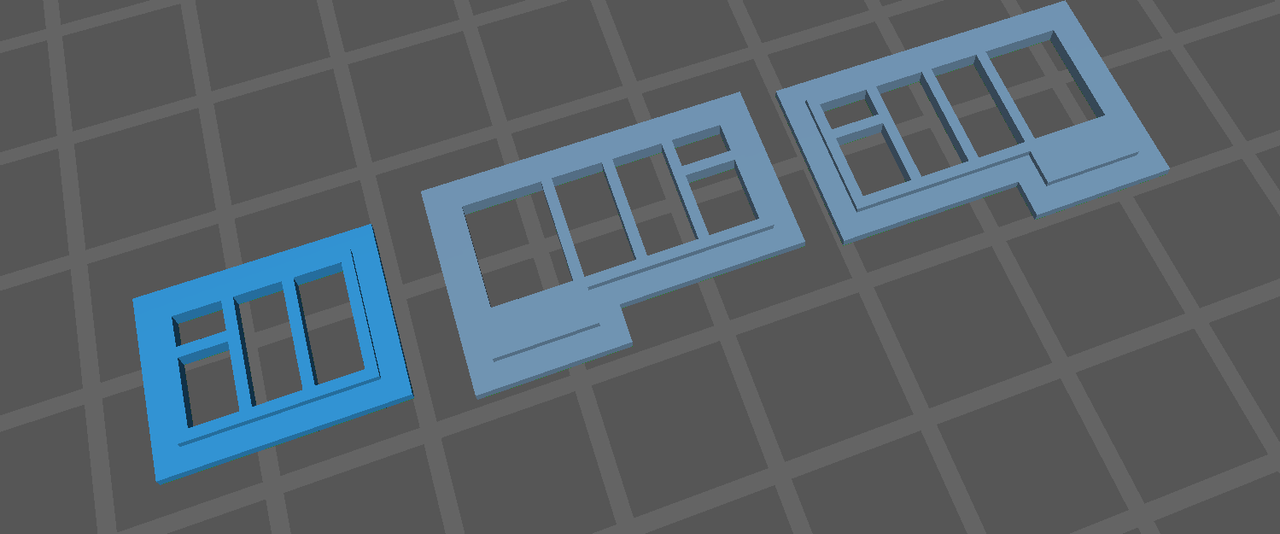

Сделал вот такие модельки. Вроде похоже по размерам. Есть вопрос - они снаружи вставляются или изнутри? Важно понимать какая сторона лицевая - широкая или узкая.

[konstantin 1978]

Потихоньку разгребаю долги, образовавшиеся за время работ по мастерской.

Сделал вот такие модельки. Вроде похоже по размерам. Есть вопрос - они снаружи вставляются или изнутри? Важно понимать какая сторона лицевая - широкая или узкая.

Ответ очевиден! Узкая часть наружу! Чтоб видны были только узенькие рамы!

[Матроскин]

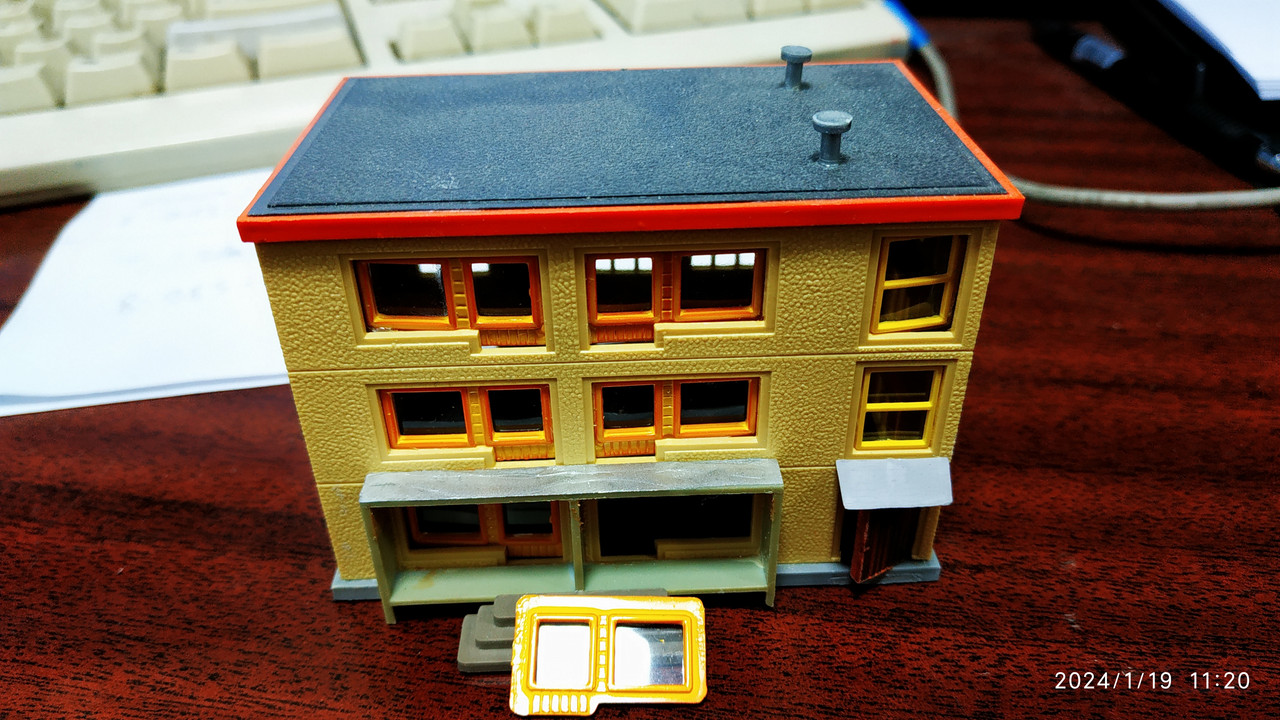

Примерно так (это немного перепиленный Аухаген 14464/14466):

[ШагратN]

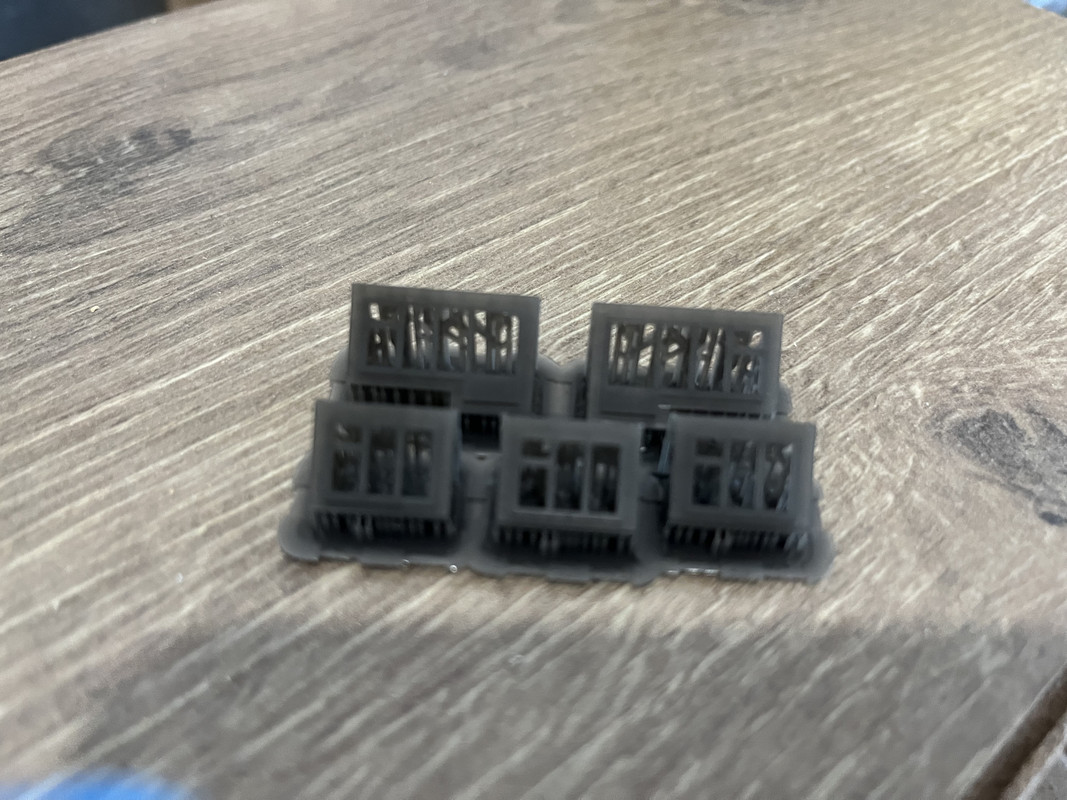

Вот как то так

[Кёф]

Вооот!
Отлично!
ШагратN, а можно-ли их лёжа класть на плоскость - ведь задняя часть рам всё равно технологическая и не видна в итоге, а расход смолы в два раза будет меньше? Нет?

[ШагратN]

Класть можно, но есть два риска
1) могут сломаться при снятии со стола
2) может выгнуть в любом направлении

[Кёф]

Класть можно, но есть два риска
1) могут сломаться при снятии со стола
2) может выгнуть в любом направлении

Ага. Понял.

[ШагратN]

Класть можно, но есть два риска
1) могут сломаться при снятии со стола
2) может выгнуть в любом направлении

Ага. Понял.

Ну и самое главное забыл - слоновья нога. Первые несколько слоев существенно шире остальной детали. Так как первые слои засвечиваются в разы дольше обычных

[Матроскин]

Коллеги, огромное спасибо Александру (Кёф) и Игорю (ШагратN) за предоставленные заготовки!
В итоге старые Аухагеновские дома потихоньку стали превращаться в наши доморощенные хрущевки.

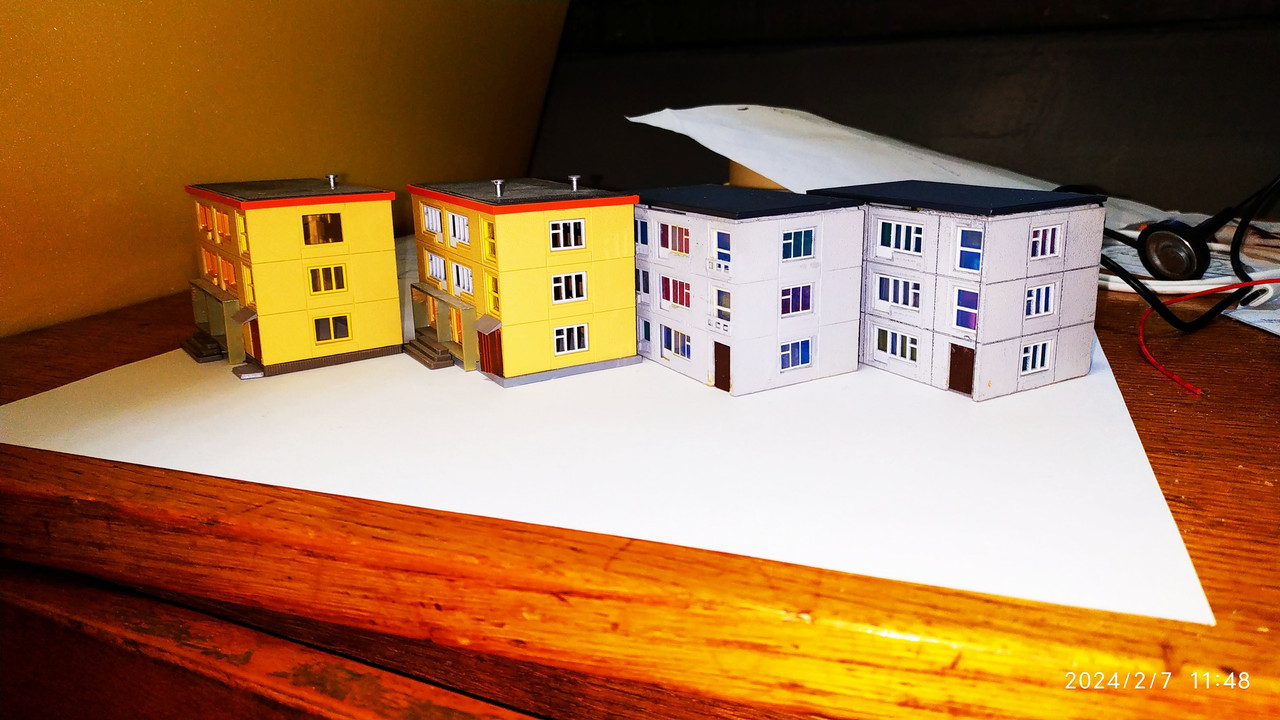

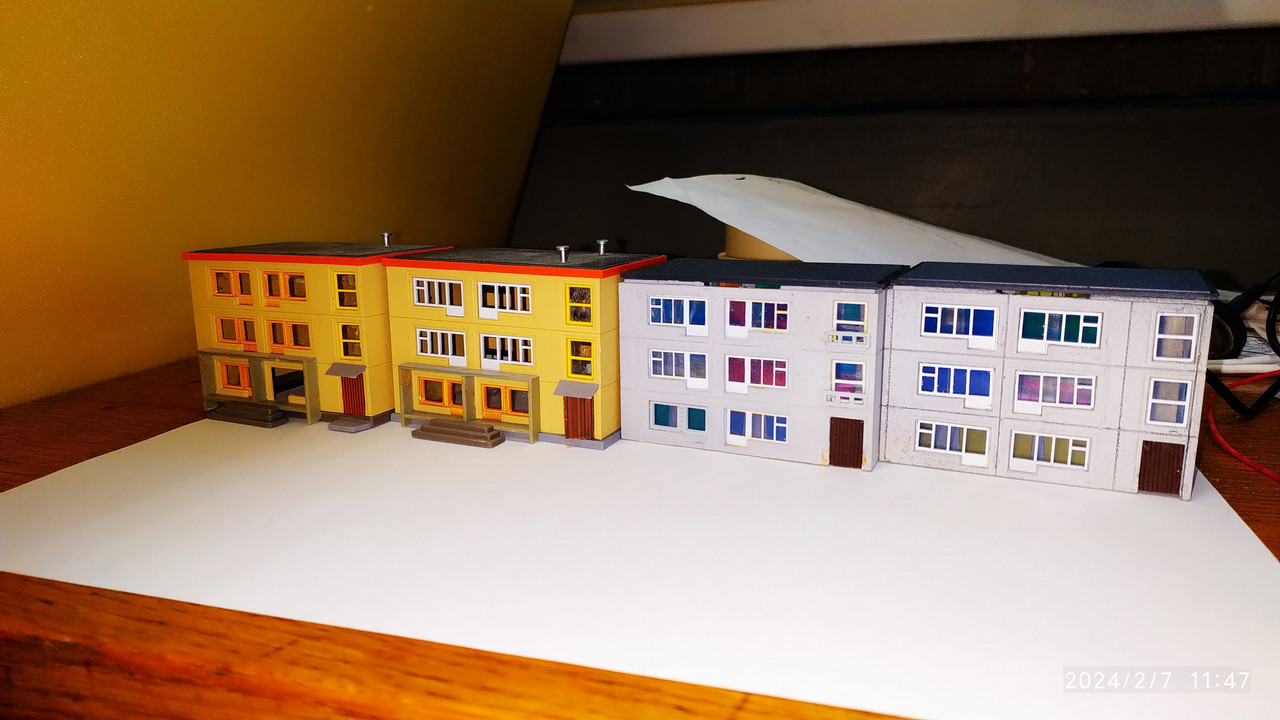

На первых фото процесс конверсии (слева направо, крыши и подвалы пока не везде, смотрим только стены))):

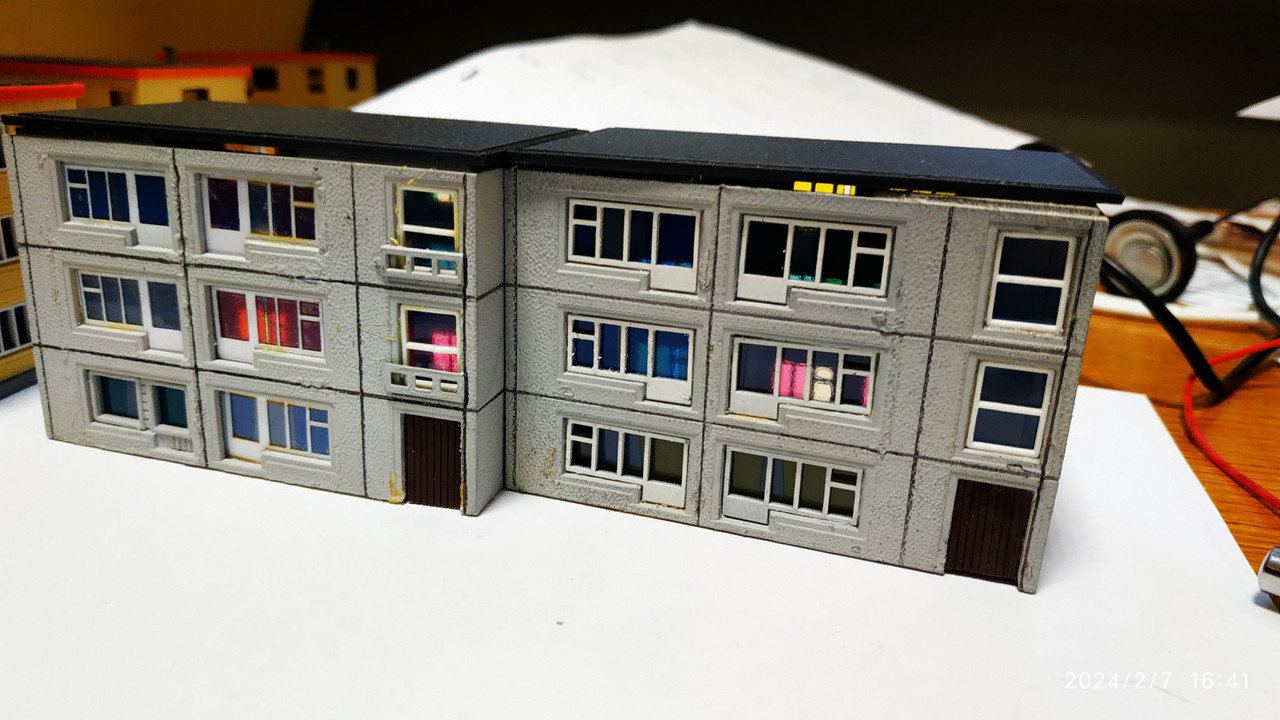

Далее пример сравнения 2-х технологий: резка плоттером и 3D-печать (поправьте, если я неправильно назвал). Слева - резка, справа печать.





Здания еще не завершены однозначно, но Огромное спасибо коллегам за предоставленные образцы!

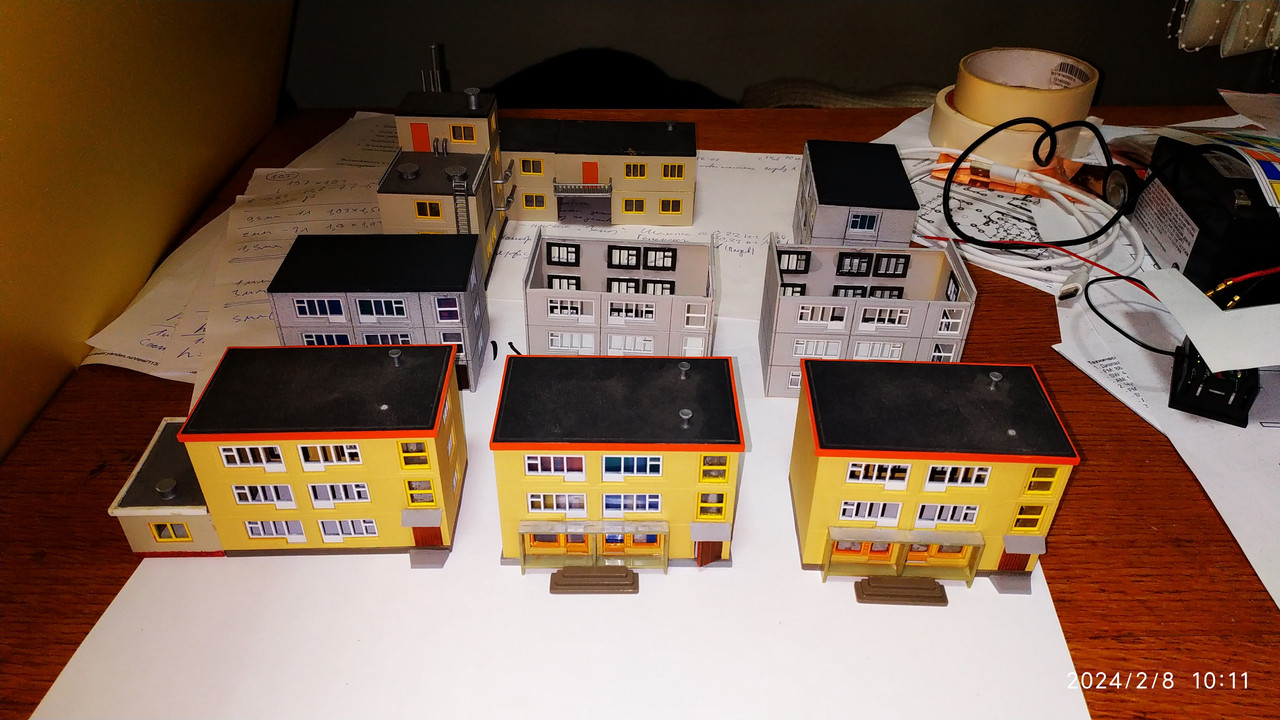

В итоге по плану планируется вот такой микрорайончик с заводиком:

[Кёф]

Коллеги, огромное спасибо Александру (Кёф) и Игорю (ШагратN) за предоставленные заготовки!

Матроскин, Алексей!
Отлично выходит.
Жду балконы))).

Как по мне, то переплёты оконные я должен был бы сделать чуть пошире. Но за счёт тонкости смотрится к.м.к. достойно. 3D тоже гуд но их нужно делать тоньше. Слишком глубокие получились.
Ну и прямо похоже на СССР. Правда пены монтажной тогда не было

Спойлер (кликните для показа/скрытия)

клейте цианакрилатом - будет чистенько

[ШагратN]

3D тоже гуд но их нужно делать тоньше. Слишком глубокие получились.

Все по чертежу Общая толщина - 1.2 мм или около 200 мм реальных.
Если посмотреть старую раму БЕЗ стеклопакета а с двумя стеклами - примерно такая и будет

[Кёф]

Все по чертежу Общая толщина - 1.2 мм или около 200 мм реальных.

Вспомнил анекдот про "строителей" но не буду писать его сейчас

Верно. 200 мм реальных это от наружного слоя наружной рамы до внутреннего слоя внутренней рамы при 2-ном остеклении, практиковавшемся до внедрения стеклопакетов и соответствующих рам.

Но то, что видно снаружи на реальном доме - это наружная рама и 2 (два) см до наружного стекла. 2 см в масштабе 1:160 это... ну как раз толщина ПВХ плёнки. Как по мне то вариант слева выглядит естественней и это не потому, что я его изготовил    но если смотреть ПРИБЛИЗИВШИСЬ.

Издалека 3D печать лучше выглядит! Это, кмк, та самая грань, что мы не раз обсуждали, что иногда некоторые вещи должны быть НЕ мастабными чтобы выглядеть как надо.

Про свою работу добавлю:
ширину всех элементов нужно менять. Нужно брать конкретную раму и выписывать где импост где штапик даёт толщину и т.п.

Я жду балконы!!!
... и добавил:

резка плоттером

Резка лазером но это не принципиально. Плёнку плоттером режут до сих пор рекламщики - там отработанная технология.
