EKW4 винный
« : 27 Декабря 2023, 16:31:05 »
Всём доброго времени суток.
История такая, рассматривая мой вагон ледник в ТТе масштабе мне сказали что он очень похож на винный вагон. Честно говоря особых сходств я не нашел но вагон меня заинтересовал и я решил попробовать собрать его. Но так как я занимаюсь узкоколейной то решил делать в Nке чтобы развивать парк у дочери.

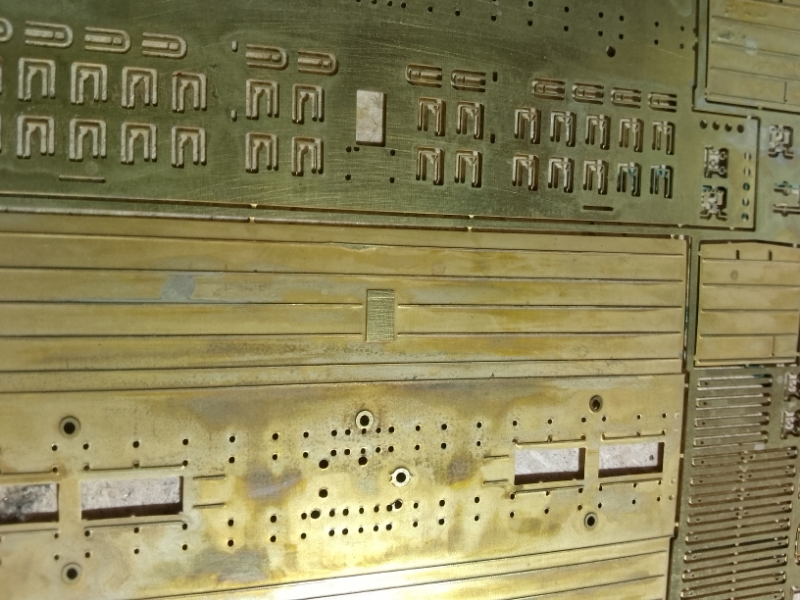

По самому вагону информации очень мало по этому на разработку развëртки ушло почти два года и вот наконец-то я получил травление.
Ну а теперь показываю на общий суд что получается  (начинаю считать ошибки и просчëты).

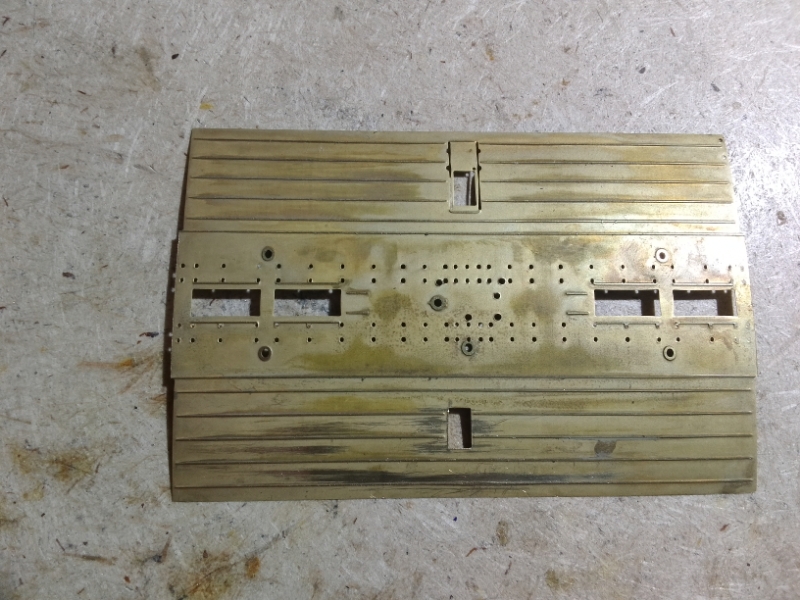

И первое что увидел что окно то я не до конца залил и сквозного травления не вышло.


Но всё же решил окно вырезать.


Далее начал собирать силовую часть.

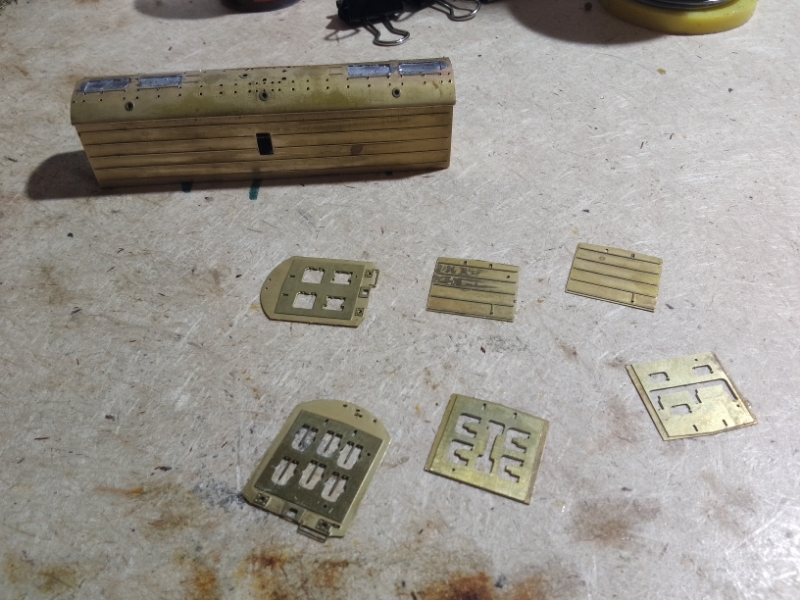

К сожалению я так всё и не сфотографировал. На силовую часть натянул шкуру и начал собирать торцы и торцевые люки.

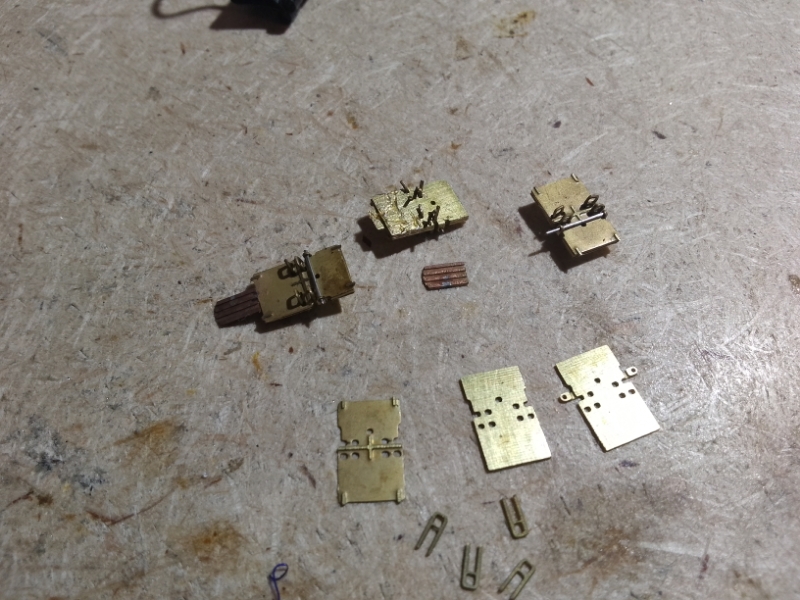

А далее приступил к сборке верхних люков, точнее бутербродов верхних люков.

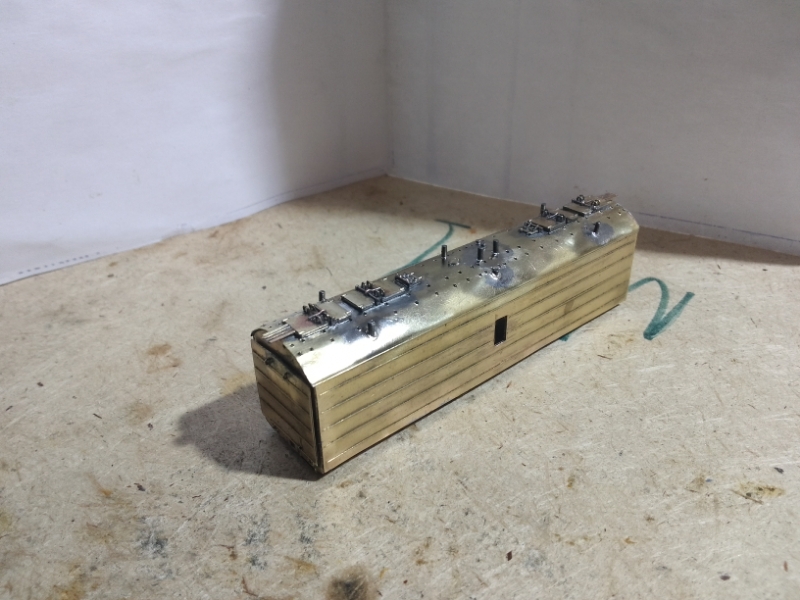

Ну и смонтировал их на крышу.




И как видно неправильно :-\. Но перепаивать не стал, пусть лучше так останется чем вообще всё испорчу.

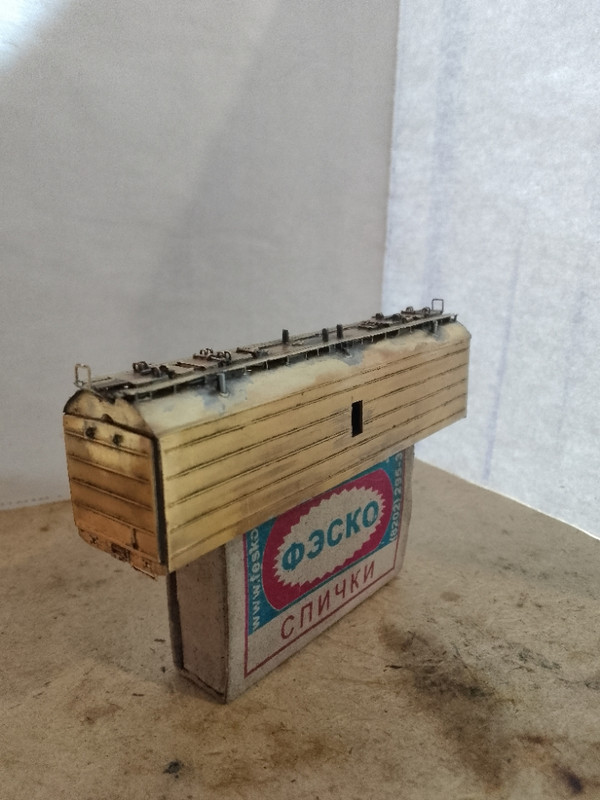

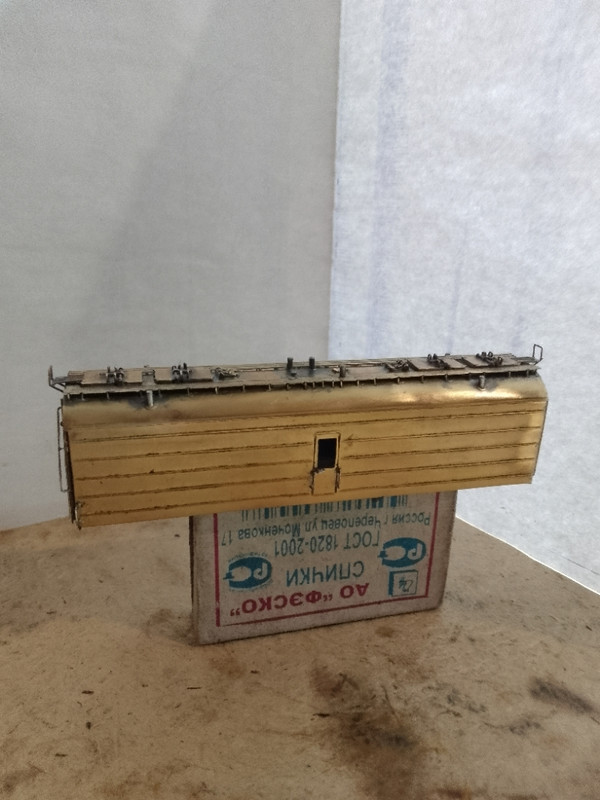

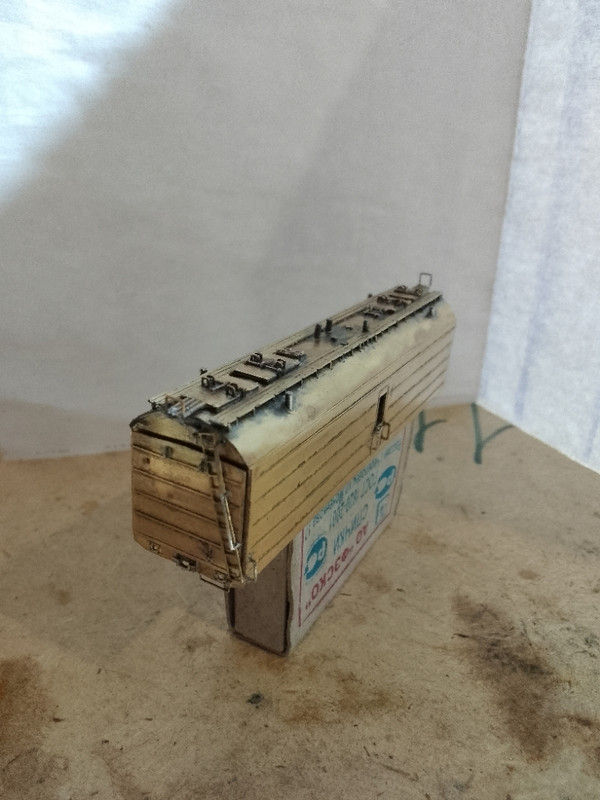

На сегодня кузов собран за исключением дефлекторов.






Есть что исправить и добавить, следующий хотелось бы семигофровый сделать да и нужно ещё что то о сцепках подумать так как выдалась возможность напечатать а узел так и не успел придумать.
Всем добра, буду дальше низ собирать.

Оффлайн КБВ

  • Ветеран
  • *****
  • Сообщений: 3829
  • Репутация: +142/-0
  • Откуда: г. Северск
  • Имя: Борис
Re: EKW4 винный
« Ответ #1 : 27 Декабря 2023, 17:07:23 »
Очень даже хорошо получается.

Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 1965
  • Репутация: +96/-1
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Александр/Кёф
Re: EKW4 винный
« Ответ #2 : 27 Декабря 2023, 21:34:12 »
Леонид, получается супер!
В каком виде/формате макет отдаёте?
Сколько стоит и где у вас травят, сообщите пожалуйста, хочу попробовать реализовать кое-какие идеи.
И ещё вопрос, вот этот внутренний каркас для прочности?

Оффлайн ScaleN

  • Ветеран
  • *****
  • Сообщений: 536
  • Репутация: +55/-0
  • Откуда: moscow
  • Имя: Андрей
Re: EKW4 винный
« Ответ #3 : 27 Декабря 2023, 22:13:13 »
Крышевое и люки конечно супер получились!  ;D Что с подвагонкой планируете?
Что НРАВИТСЯ | аналог | начинающий

ЕСЛИ КОЛЛЕКЦИЯ

Оффлайн MidnightEater

  • Постоялец
  • ***
  • Сообщений: 198
  • Репутация: +13/-0
  • Откуда: Москва
  • Имя: Илья
Re: EKW4 винный
« Ответ #4 : 28 Декабря 2023, 12:09:15 »
Здравствуйте, уважаемые коллеги!

Леонид,

Вагон хорошо вышел, особенно мелкие детали. У травла есть свои преимущества и свой "шарм".

Эпоха и тема не совсем моя, по соответствию прототипу не могу ничего сказать в качестве отзыва. Интересно, как его можно поставить на ход и предусмотрены и "заделы под какие-то конкретные сцепки и телеги?

С уважением,
Илья.

Оффлайн KLB

  • Постоялец
  • ***
  • Сообщений: 63
  • Репутация: +9/-0
  • Откуда: Екб
  • Имя: Леонид
Re: EKW4 винный
« Ответ #5 : 28 Декабря 2023, 18:23:26 »
Всем доброго времени суток.
Макет я отдаю в пдф формате а вот цены увы подросли, нынче один лист стоит 1600р, делают мне как и раньше тот же человек из Екатеринбурга.
На ход конечно же буду ставить а иначе зачем же тогда делать. У дочери весь пс на рапиде, сегодня сидел и думал как воплотить крепление сцепки и вроде бы придумал. Также изменил все недочёты, наверное, собрал новый шаблон на семигофровый и отправил на травление.
Так же осталось и время подсобрать раму.

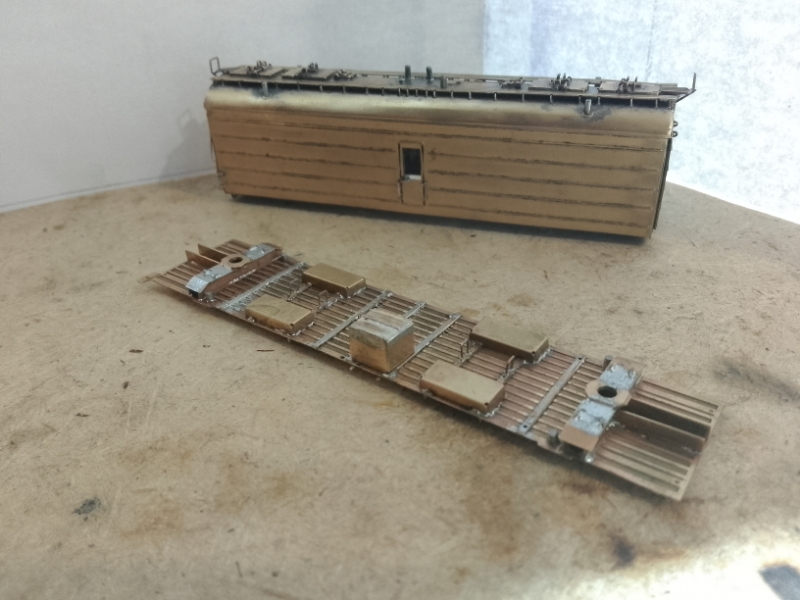

Собственно вот что получилось до зачистки от лишнего.
Завтра надеюсь основную часть закончу а как получу следующий лист, хоть это будет к сожалению не скоро, дособираю до конечного результата.
Всем нам побольше времени на реализацию задуманного.

Оффлайн KLB

  • Постоялец
  • ***
  • Сообщений: 63
  • Репутация: +9/-0
  • Откуда: Екб
  • Имя: Леонид
Re: EKW4 винный
« Ответ #6 : 29 Декабря 2023, 18:39:06 »
Всём доброго времени суток.
Ну вот прошло ещё один день когда была возможность позаниматься моим вагончиком.
В принципе всë собралось как задумывал и делюсь результатом.

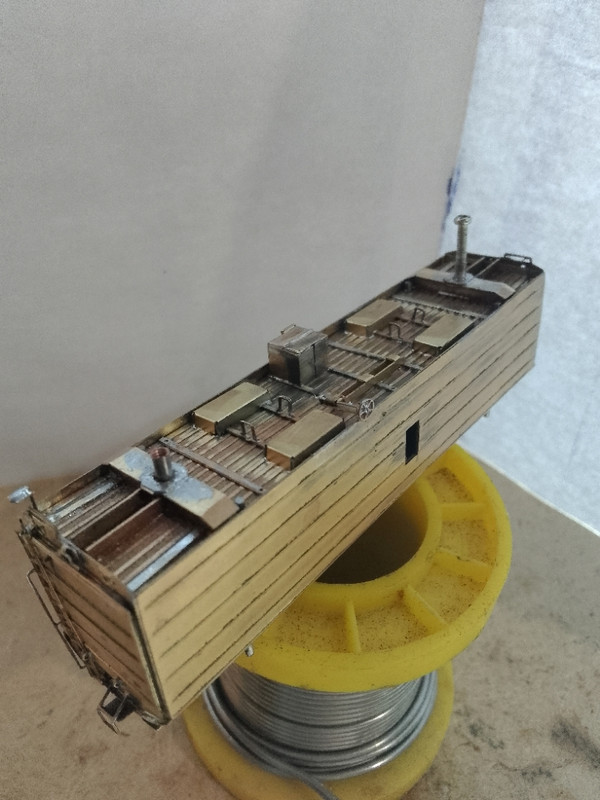

Вот так выглядит рама. Позже попробую реализовать тормозное оборудование.

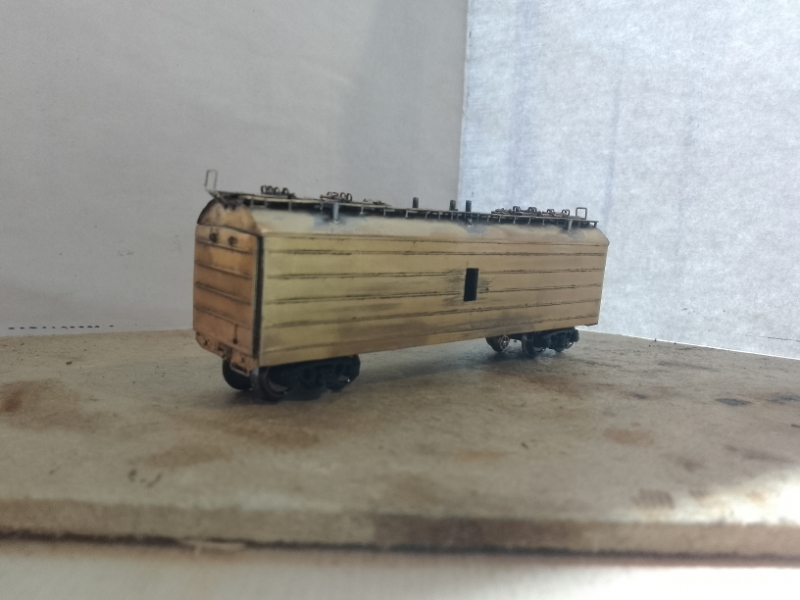

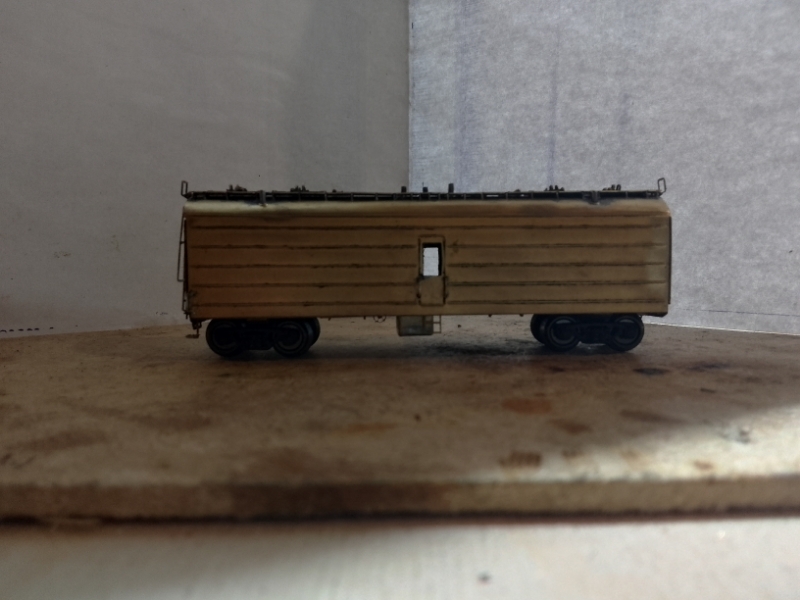

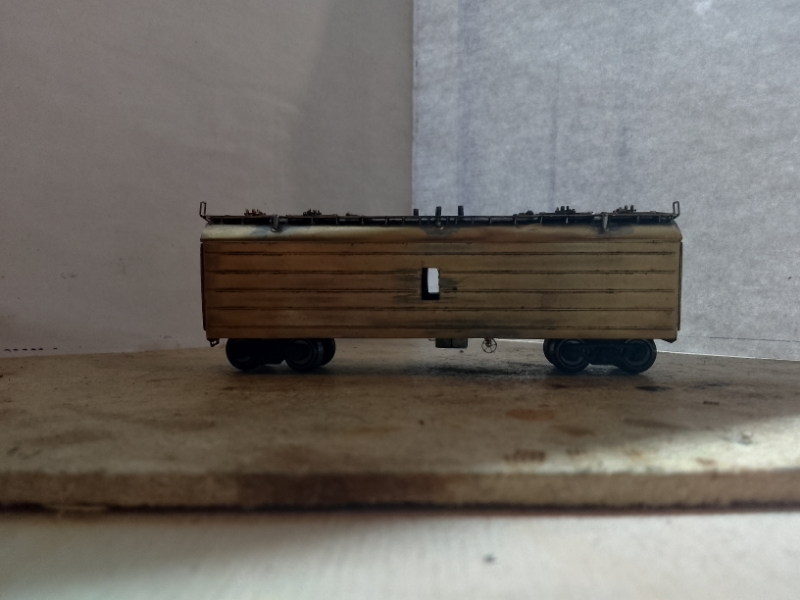

Вот так выглядит вагон на данный момент. Нужно ещё придумать как сделать дефлекторы.
К сожалению у меня нет возможности хоть как-то его покрасить чтобы посмотреть как он будет выглядеть хотя бы в грунте, сейчас он сильно блестит и какие-то нюансы можно не рассмотреть и потом будет очень жаль что не исправил сразу.
Всем удачи и хороших моделей.

Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 1965
  • Репутация: +96/-1
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Александр/Кёф
Re: EKW4 винный
« Ответ #7 : 06 Февраля 2024, 10:31:51 »
KLB, Леонид!

Есть ли у Вас новости?
Спасибо за Ваши ответы ранее. В предновогодней суете замылилось, а между тем всё очень интересно.

Макет я отдаю в пдф формате а вот цены увы подросли, нынче один лист стоит 1600р, делают мне как и раньше тот же человек из Екатеринбурга.

Большой лист?
Лист толстый? Гофры по бокам это же как-бы остатки не снятого материала, верно?
Вообще, не тяжёлый ли вагон получается по итогу? И вот эта рама внутренняя интересная у Вас.
В чём Вы проектируете? Меня интересует именно проектирование с листовым материалом в CAD.
Хочу перейти с фанеры на травлёнку))) но фанера то не гнётся особо поэтому Inkscape мне почти хватало до сих пор.
