Маневровая развязка
« : 29 Декабря 2023, 15:35:00 »

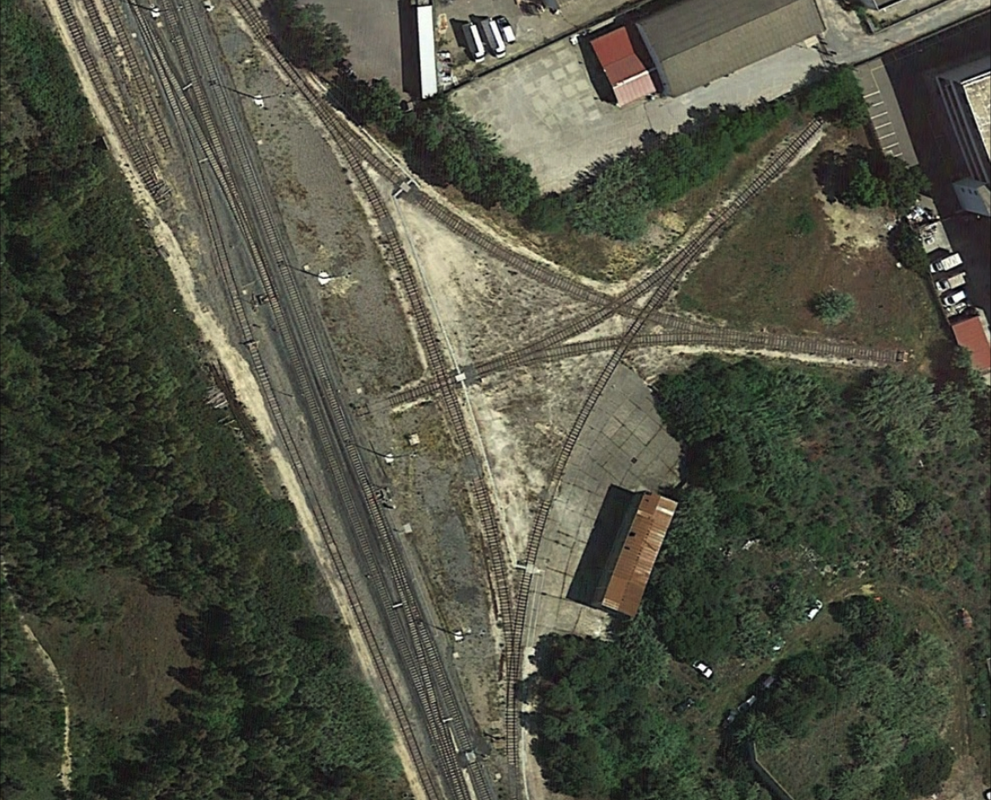

Не занаю, куда лучше выложить, но вот обнаружил такую фотку в сети.

N, только N, ничего кроме N и да поможет мне бог
https://atticdepapa.com/collections/all

Оффлайн VSergN

  • Ветеран
  • *****
  • Сообщений: 3656
  • Репутация: +176/-6
  • = JNR, DRG =
  • Откуда: Москва
  • Имя: Сергей
Re: Маневровая развязка
« Ответ #1 : 29 Декабря 2023, 18:40:54 »
Интересное решение!
Для обычного разворотного треугольника (с нормальными радиусами кривых) места явно не достаточно.
Выход нашли в превращении треугольника в звезду.

Оффлайн ScaleN

  • Ветеран
  • *****
  • Сообщений: 536
  • Репутация: +55/-0
  • Откуда: moscow
  • Имя: Андрей
Re: Маневровая развязка
« Ответ #2 : 29 Декабря 2023, 20:27:33 »
мне почему то сразу вот эта схема вспомнилась

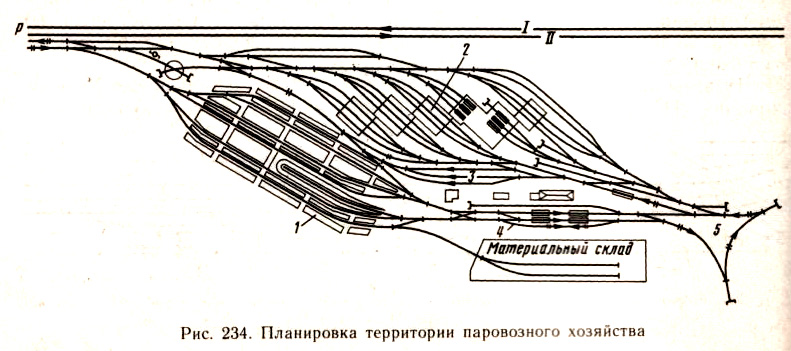

Пример планировки территории паровозного хозяйства показан на рис. 234. Паровоз первоначально поступает на угольный склад 1 для снабжения углем, затем на кочегарные канавы 4 для чистки топки и снабжения водой, песком и смазочными материалами; далее он проходит на треугольник 5 для поворота и идет на ремонтные стойла 2 или на пути горячего резерва 3. На выходе с территории паровозного хозяйства расположены дублирующее поворотное средство (круг) и гидравлическая колонка.

где-то там депо?
Что НРАВИТСЯ | аналог | начинающий

ЕСЛИ КОЛЛЕКЦИЯ

Оффлайн VSergN

  • Ветеран
  • *****
  • Сообщений: 3656
  • Репутация: +176/-6
  • = JNR, DRG =
  • Откуда: Москва
  • Имя: Сергей
Re: Маневровая развязка
« Ответ #3 : 29 Декабря 2023, 21:18:02 »
мне почему то сразу вот эта схема вспомнилась

Ну это же классический "треугольник"!
Обычный и весьма распространённый элемент путевого хозяйства станции.

А вот "звезда" - это уникально и очень интересно! Такую можно устроить даже на компактном макете с небольшой станцией.

Оффлайн ScaleN

  • Ветеран
  • *****
  • Сообщений: 536
  • Репутация: +55/-0
  • Откуда: moscow
  • Имя: Андрей
Re: Маневровая развязка
« Ответ #4 : 29 Декабря 2023, 21:35:42 »
На 2 стрелки больше
Что НРАВИТСЯ | аналог | начинающий

ЕСЛИ КОЛЛЕКЦИЯ

Оффлайн Kolun66

  • Старожил
  • ****
  • Сообщений: 294
  • Репутация: +189/-0
  • Откуда: Асбест Город-карьер
  • Имя: Дмитрий
Re: Маневровая развязка
« Ответ #5 : 29 Декабря 2023, 21:36:57 »
Весь вечер вспоминал, где я подобный "узор" видел. Вспомнил - "Наука и жизнь", задачи на маневрирование. Я, будучи школьником, эти задачки вырезал и в тетрадку клеил.
