Угловой классический T-Trak модуль 365х365 мм

[Кёф]

Разработал нарезал и собрал тестовый угловой классический T-Trak модуль 365х365 мм.

Попытался спроектировать так чтобы было проще собирать без специальных инструментов. В принципе, получилось.
Хитрые шип-пазы, впрочем отработанные ранее, помогают всё довольно чётко собрать без кучи струбцин, однако есть ещё косяки и новые мысли...

Заказы пока не принимаются. Цена будет договорная.

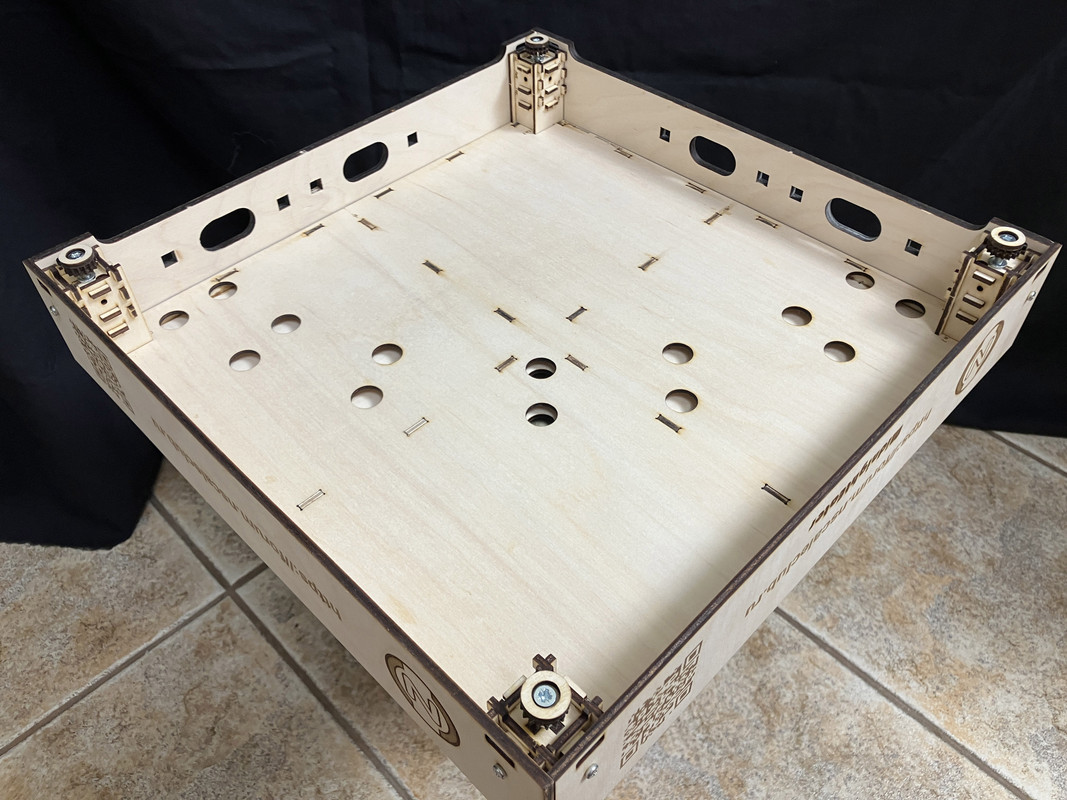

Тут уже показана модификация где боковины приклеены, а для доступа к регулировке высоты ножек сделаны лючки. Ну и с торцов сделал доступ к ножкам. Можно было-бы отказаться от лючков но пока думаю про дополнительную альтернативную электрику.

Будет обработка маслом изнутри и торцы но после того как будут залачены фирменные боковины.


Fig №1^


Fig №2^


Fig №3^


Fig №4^


Fig №5^

Справедливости ради надо отметить, что изначально сборка производится с прикручиванием технологических боковин:

Спойлер (кликните для показа/скрытия)

Fig №6^

Прошу заметить, что перешёл на более симпатичные винты M3.

[Dmitry206]

Здорово! Хорошая конструкция

[Кёф]

Здравствуйте!

Продолжается разработка и изготовление угловых модулей по заказу коллег - участников форума.

Проведена работа над унификацией и упрощением сборки "кита". Модуль можно склеить, используя закладные крепёжные элементы как технологические. После полимеризации клея винты удаляются, а отверстия заклеиваются. Также можно не склеивать модуль, для такого случая применяются винты с потайной головкой.

Состав модуля:
1. Стойка унифицированная - 4 шт.
2. Торцевая часть T-Trak-RUS - 2 шт.
3. Декоративная боковина - 2 шт.
4. Базовая поверхность (база) модуля (разных типов).

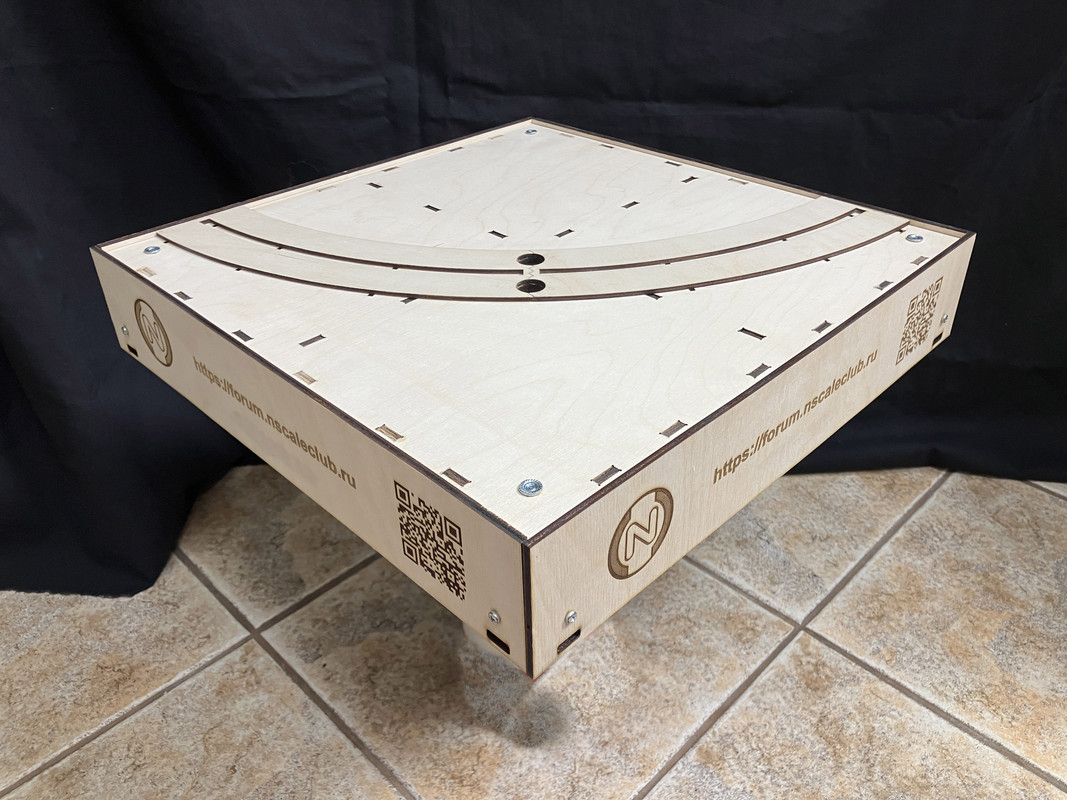

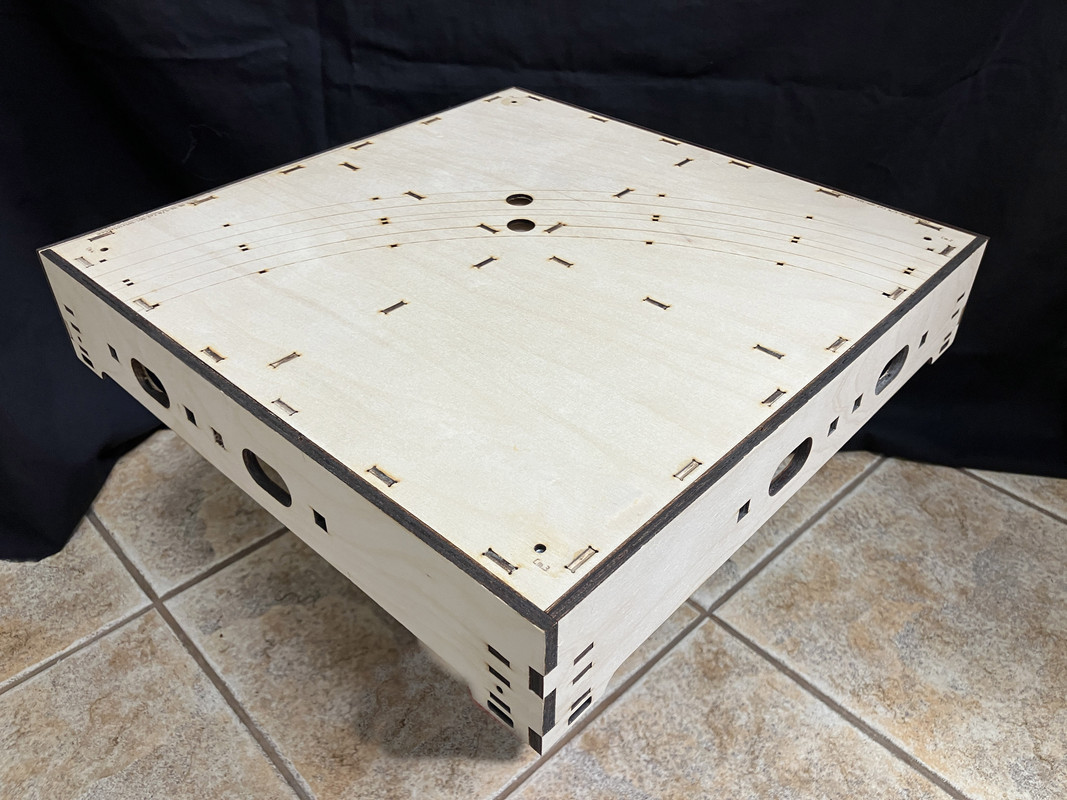

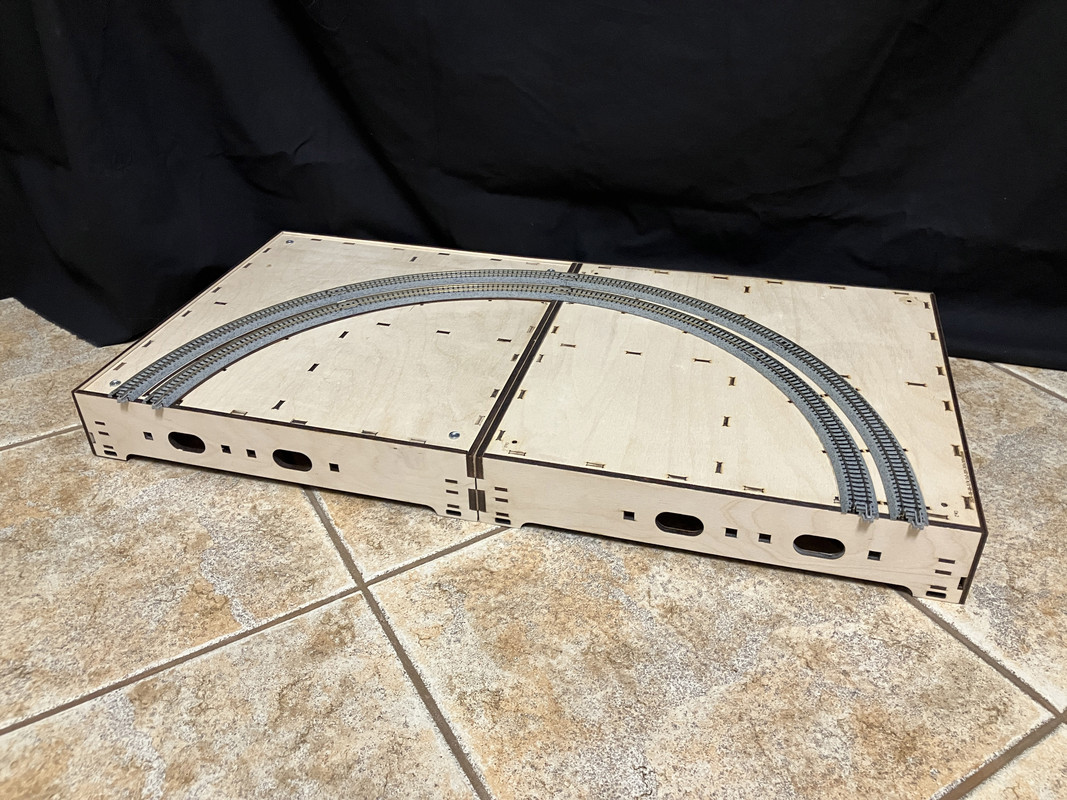

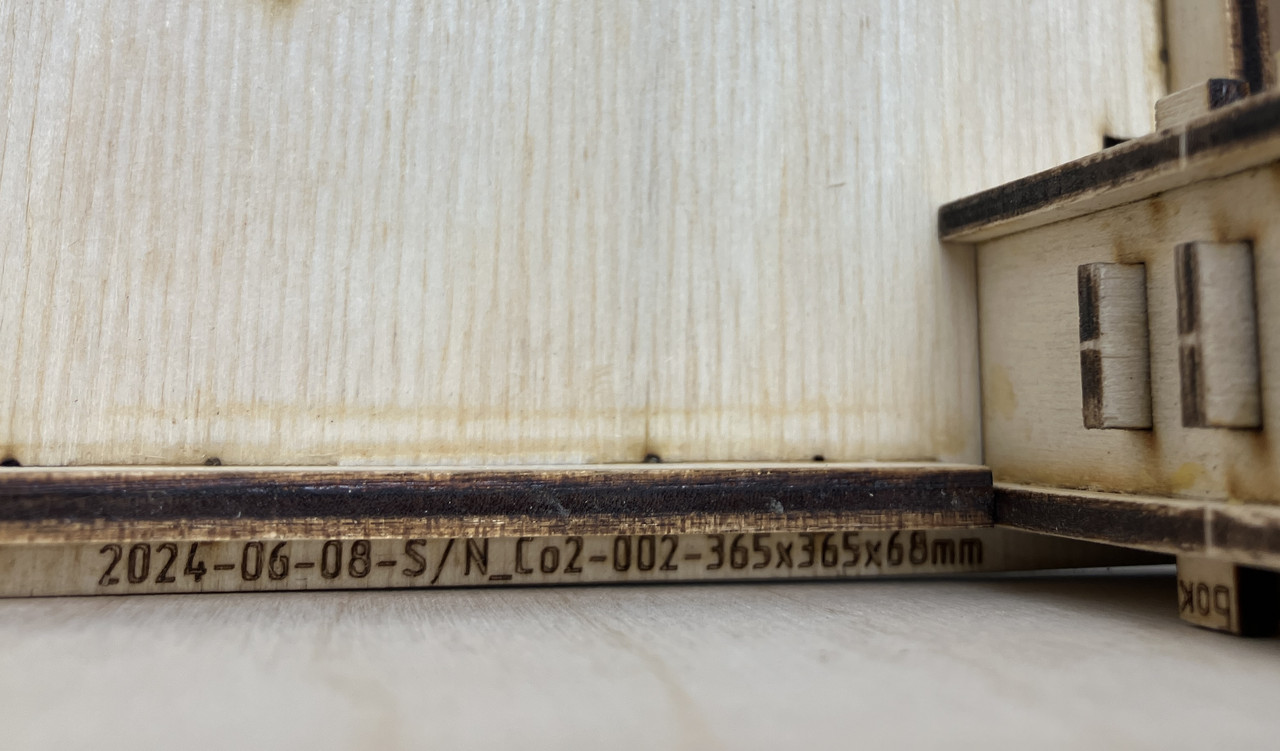

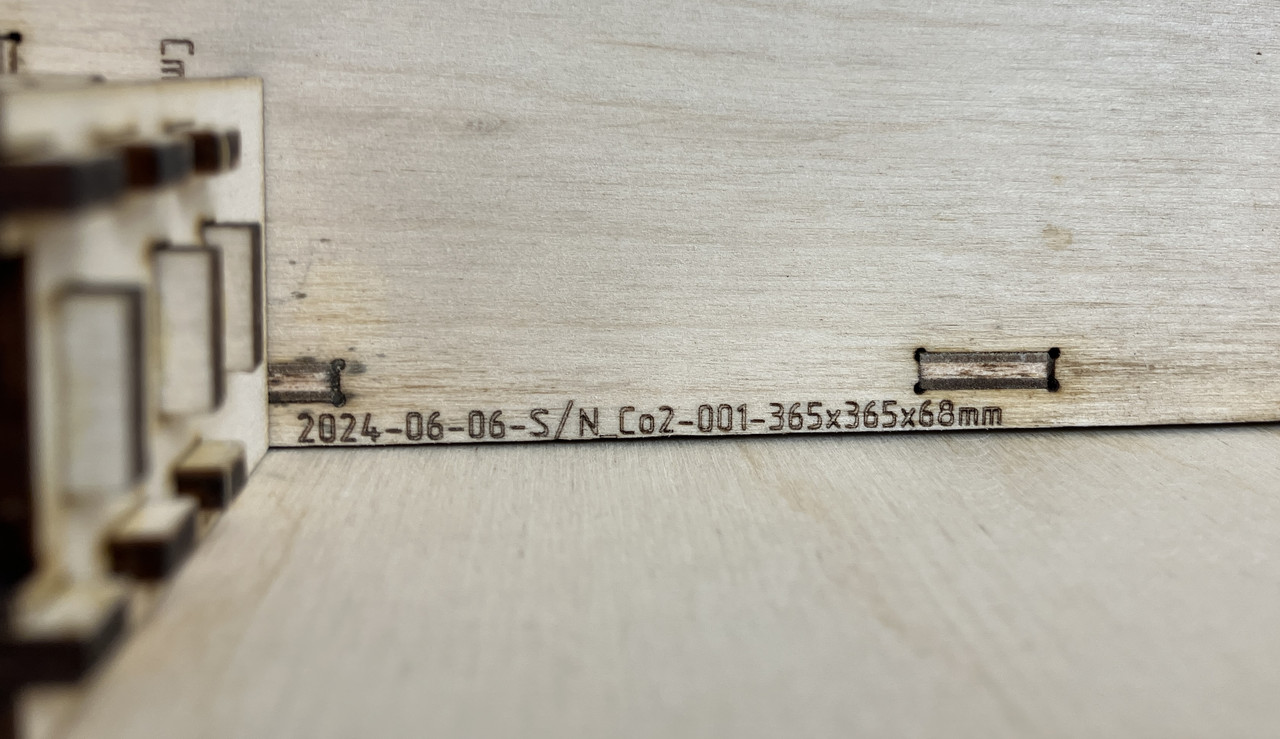

На фото представлены два модуля с разной высотой стоек и разной толщиной и типом базы.

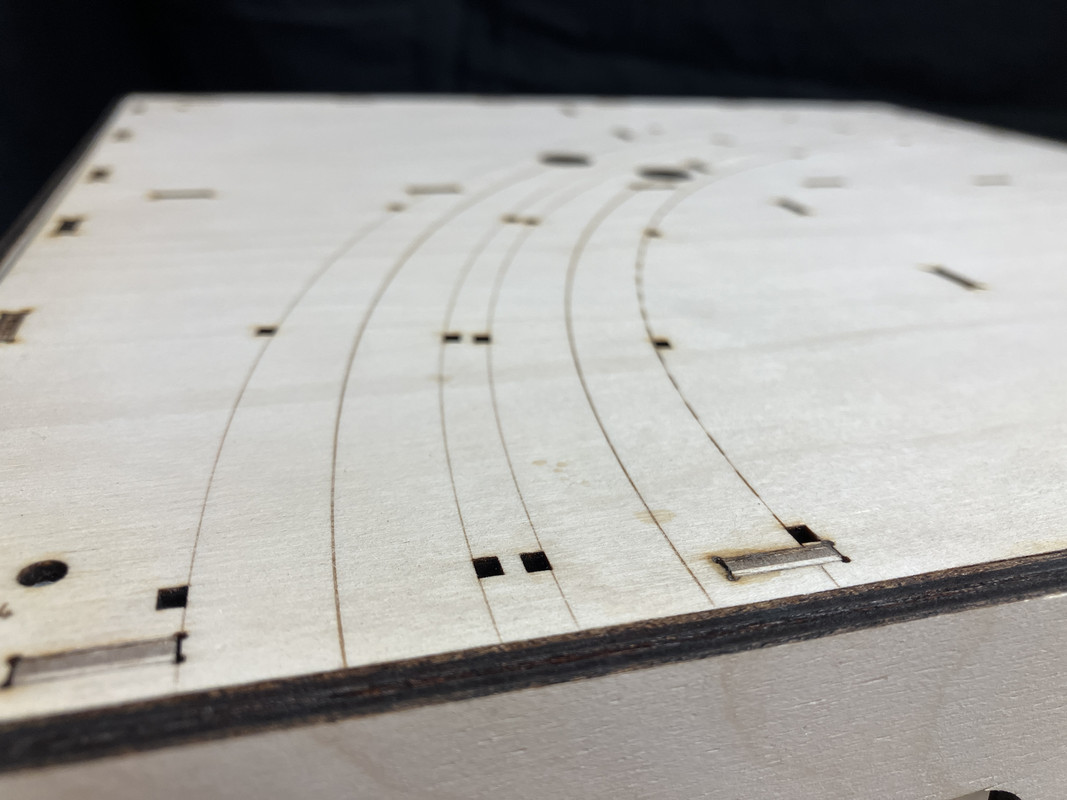

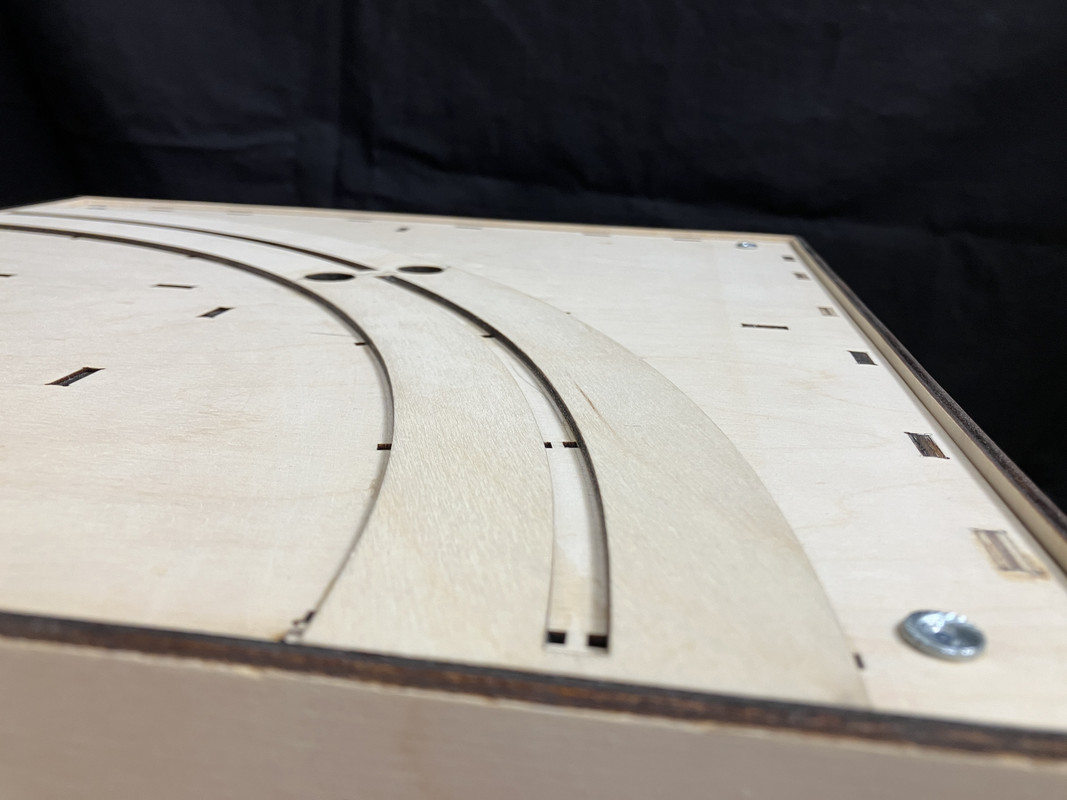

В базах сделаны пазы для позиционирования рельс. При помощи специальных временно устанавливаемых деталей упрощается процедура приклеивания рельс.

Спойлер (кликните для показа/скрытия)

Спойлер (кликните для показа/скрытия)
