Selectrix to ESU
« : 20 Мая 2024, 06:47:48 »
Здравствуйте коллеги,

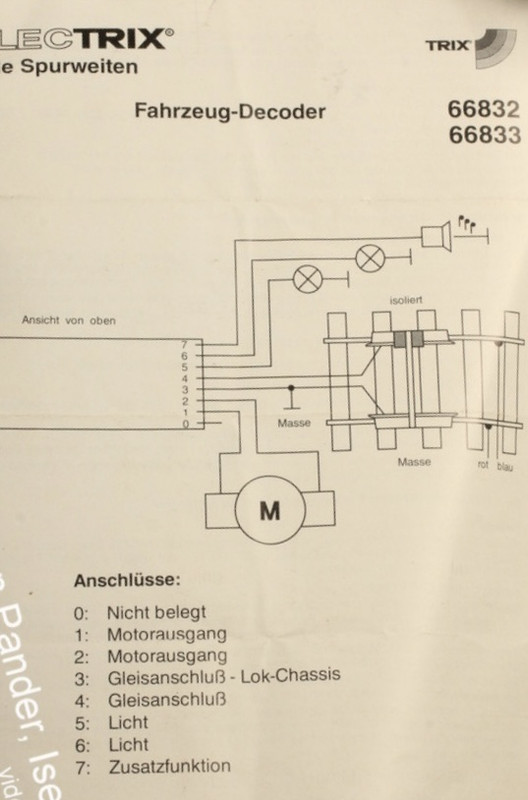

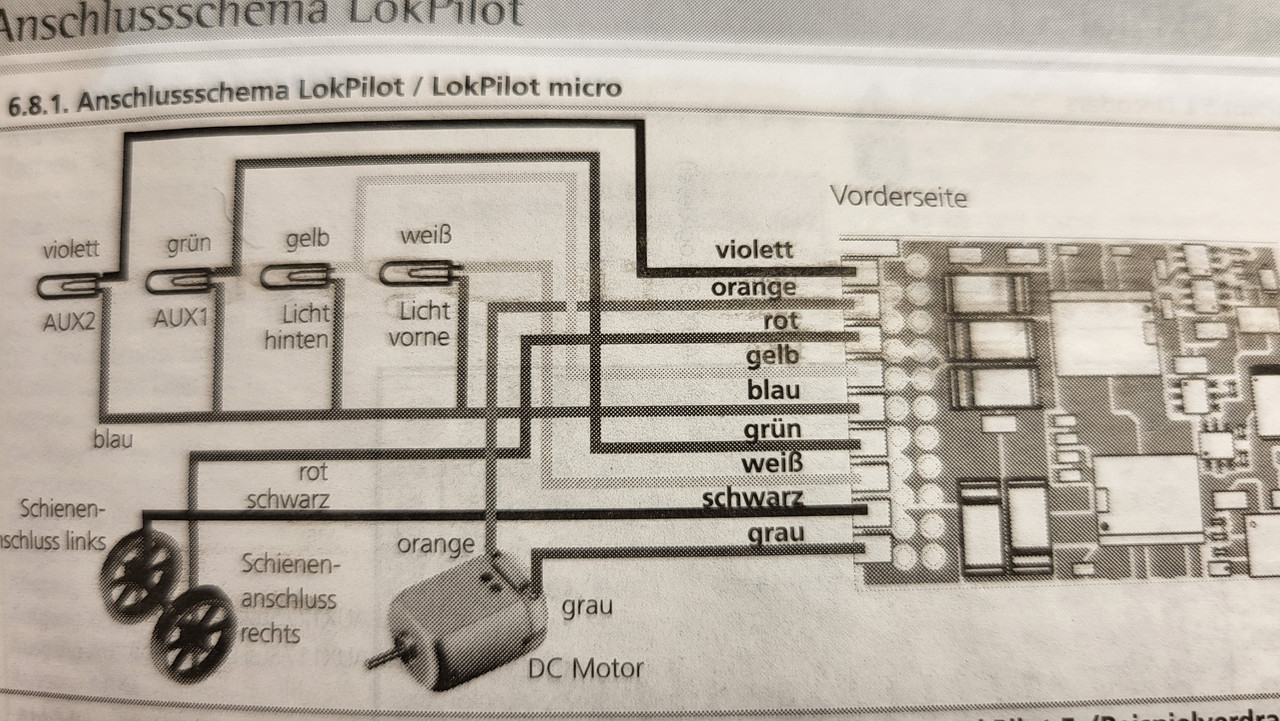

случайно купил локомотив с декодером Selectrix, потом только узнал, что с multimaus он не совместим. Буду перепаивать на ESU. Может подскажите, какой провод куда ведёт. Понимаю, что 3 и 4 разъёмы с колёс, 5, 6 видимо на мотор? А остальные чему соответствуют. На самом локомотиве не разберёшь что куда. Bemo, всё запаяно, одна плата сверху. Был бы благодарен. Я приложил для наглядности схему esu и этого selectrixa.





DCC

Оффлайн Эдуард

  • Старожил
  • ****
  • Сообщений: 495
  • Репутация: +8/-0
Re: Selectrix to ESU
« Ответ #1 : 20 Мая 2024, 09:12:24 »
Во-первых у Трикса декодеры вполне себе совместимы с ДСС. Этот конкретный несовместим, потому что ему уже 30 лет от роду.
Во-вторых по этим фото всё-равно ничего не разобрать.
В третьих всё-равно нужно на плате полностью разбираться, что куда идёт. У Трикса один правй токосьём идёт на массу, у ЕСУ - нет. Декодер отпаять, в помойку и с платой разбираться, что там куда. Она, судя по фото абсолютно примитивная.

Оффлайн BR95009

  • Ветеран
  • *****
  • Сообщений: 613
  • Репутация: +35/-1
  • Аналог. Озвучиваю сам!
    • www.br95009.ru
  • Откуда: Москва
  • Имя: Дима
Re: Selectrix to ESU
« Ответ #2 : 20 Мая 2024, 09:56:47 »
Во-первых у Трикса декодеры вполне себе совместимы с ДСС

Selextrix - вообще другое все впринципе. Это другой протокол и по этому не совместим. А не потому, что старый.

... и добавил:
Декодер отпаять, в помойку

Не надо декодер в помойку. Если в нем включен режим "Езда в аналоге", то его можно поставить в аналоговый лок для аналогово макета, тот вполне себе будет плавно ускоряться и змедляться. Вот тока я пытался с красноглазить что нибудь из серии ардуины, что бы его программировать, так и не получилось. Готовой библиотеки нету. :(

ESU шный ECOS умеет селектрикс программировать.
IIm, G, H0, H0m, H0e, N. MMH0. WWW.BR95009.RU

Оффлайн Эдуард

  • Старожил
  • ****
  • Сообщений: 495
  • Репутация: +8/-0
Re: Selectrix to ESU
« Ответ #3 : 20 Мая 2024, 11:17:13 »
Практически все современные декодеры мультипротокольные. Это значит, что ЕСУ будет ездить от Селектриксовской станции и наоборот. Некоторые ограничения есть на программирование. И очень сомневаюсь, что у такого старого декодера есть аналоговая опция. Тогда такого и в помине не было. Поэтому только в помойку. И вообще, т.с. Спрашивал, что ему куда паять. Моё мнение - нужно всё убирать полность и смотреть на плате разводку. Или, если всё-равно будет непонятно, куда какая дорожка ведёт, то вообще плату выкинуть и паять напрямую.

Оффлайн tom_soier

  • Старожил
  • ****
  • Сообщений: 344
  • Репутация: +2/-0
  • Имя: Алексей
Re: Selectrix to ESU
« Ответ #4 : 20 Мая 2024, 16:22:55 »
Или, если всё-равно будет непонятно, куда какая дорожка ведёт, то вообще плату выкинуть и паять напрямую
Пожалуй так и поступлю, спасибо.
DCC

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 7005
  • Репутация: +302/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Selectrix to ESU
« Ответ #5 : 20 Мая 2024, 16:36:20 »
Там вроде все видно: 1,2 - мотор; 3,4 - токосъем; 5,6 - свет.




Оффлайн BR95009

  • Ветеран
  • *****
  • Сообщений: 613
  • Репутация: +35/-1
  • Аналог. Озвучиваю сам!
    • www.br95009.ru
  • Откуда: Москва
  • Имя: Дима
Re: Selectrix to ESU
« Ответ #6 : 21 Мая 2024, 11:25:00 »
И очень сомневаюсь, что у такого старого декодера есть аналоговая опция. Тогда такого и в помине не было.

Сомнение есть состояние перед прозрением в виде мануала к этому декодеру. Там есть аналоговый режим.
IIm, G, H0, H0m, H0e, N. MMH0. WWW.BR95009.RU

Оффлайн will

  • Ветеран
  • *****
  • Сообщений: 1038
  • Репутация: +11/-0
  • Откуда: Оренбург
  • Имя: Игорь
Re: Selectrix to ESU
« Ответ #7 : 21 Мая 2024, 11:36:05 »

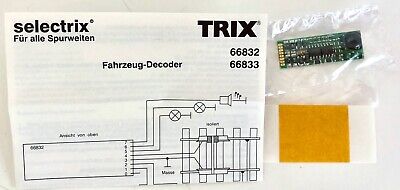

А кто производитель данного декодера Selextrix?

Оффлайн Эдуард

  • Старожил
  • ****
  • Сообщений: 495
  • Репутация: +8/-0
Re: Selectrix to ESU
« Ответ #8 : 21 Мая 2024, 17:39:24 »
Я думаю Döhler & Haas, как и всех остальных. Это вообще Но-левский декодер.
