Автор Тема: Переделка Athearn 2-8-0 Consolidation в паровоз Хм.  (Прочитано 1035 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 2068
  • Репутация: +176/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений

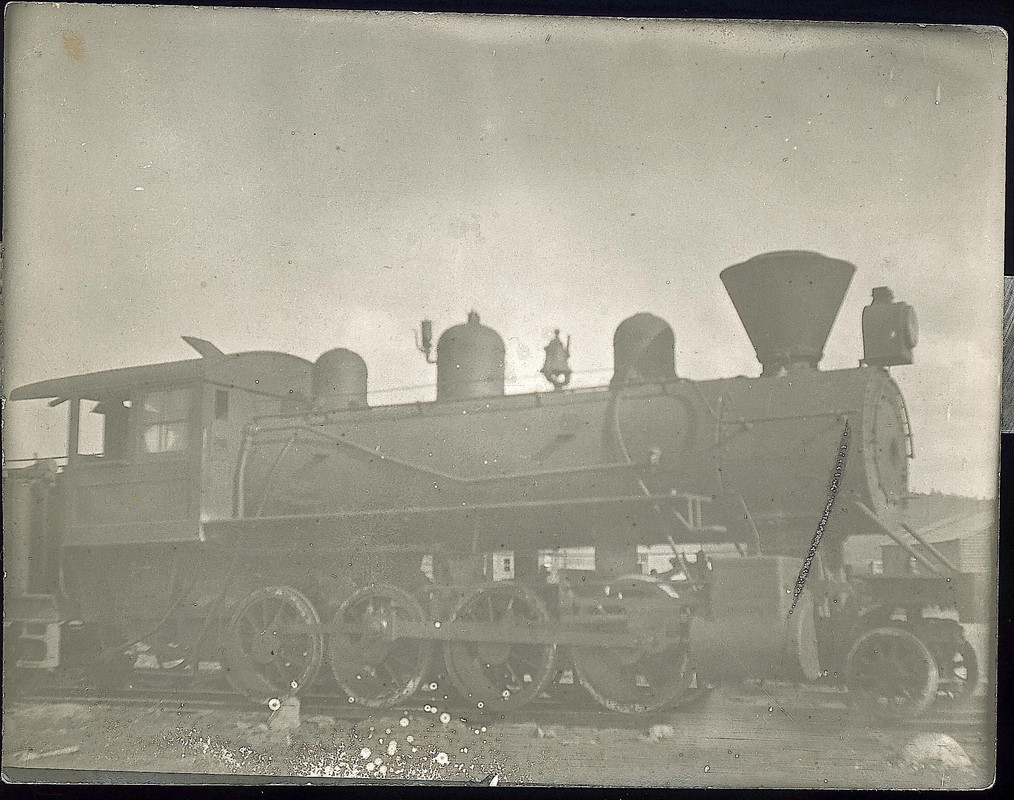

Паровозы Хм Мурманской ж.д. - в количестве около 50шт. были поставлены заводом Портер (США) в 1915-1916 годах. Информации о них мало, изображений ещё меньше. По сути, я нашел всего три фотографии, на которые можно было бы ориентироваться при конверсии модели Athearn.









Модель от Athearn имеет сильную схожесть с паровозом Хм, по этому изначально я планировал просто заменить отличающиеся элементы и добавить недостающие. И перекрасить. И оцифровать. Потом решил усложнить себе задачу и добавить звук.
 Чтобы это сделать, пришлось заменить мотор на менее габаритный, чтобы можно было разместить над ним декодер. Для этого также пришлось сделать более высокую надстройку в тендере, с большой поленницей дров для растопки. Динамик решил поместить в будке паровоза, для чего пришлось сделать там соответствующий по размерам выпил.


 Одной из сложностей была замена головного фонаря с обрезанием слишком длинной дымовой коробки котла.  Но мне удалось с этим справиться и сделать рабочий фонарь, похожий на тот, что был у прототипа.  Светодиод расположен внутри него и подключен к токосъему, так что горит независимо от направления движения.

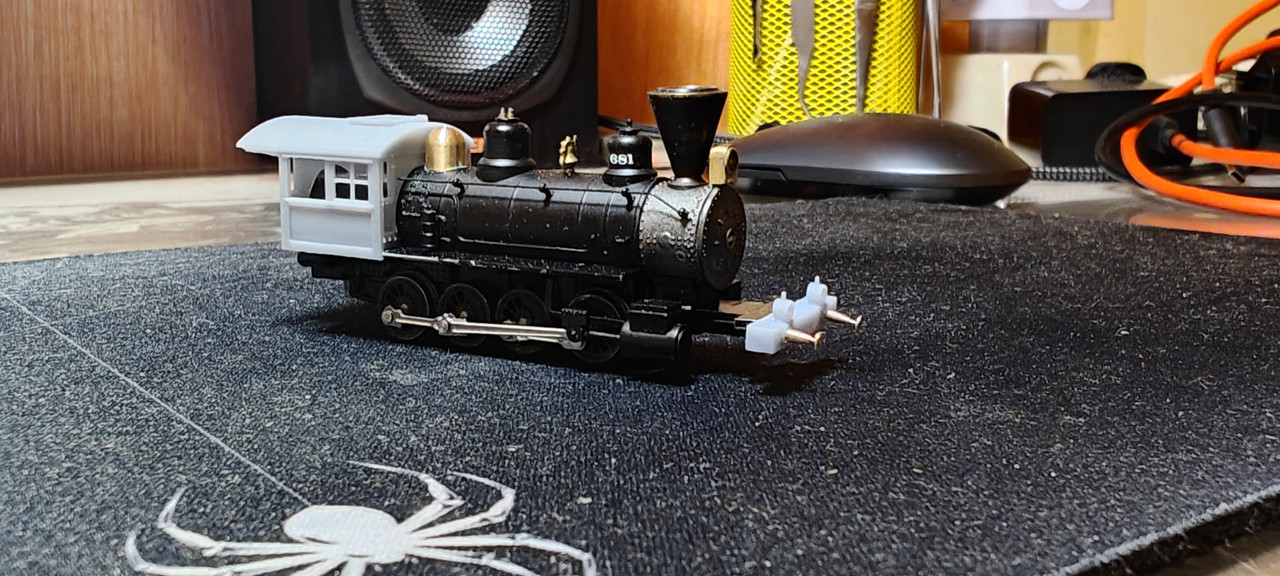

Сначала хотел оставить родную будку, но потом разглядел на фотографиях прототипа некоторые отличия, по этому сделал 3д модель новой будки и Игорь мне ее распечатал. Правда, пришлось поступиться открывающимся люком, но это не такая уж беда.




Так же были напечатаны новые буферные брусья с буферными фонарями (нерабочими) и без метельника (как у прототипа). Туда же добавлены точёные буфера.
Такой же брус я добавил тендеру.

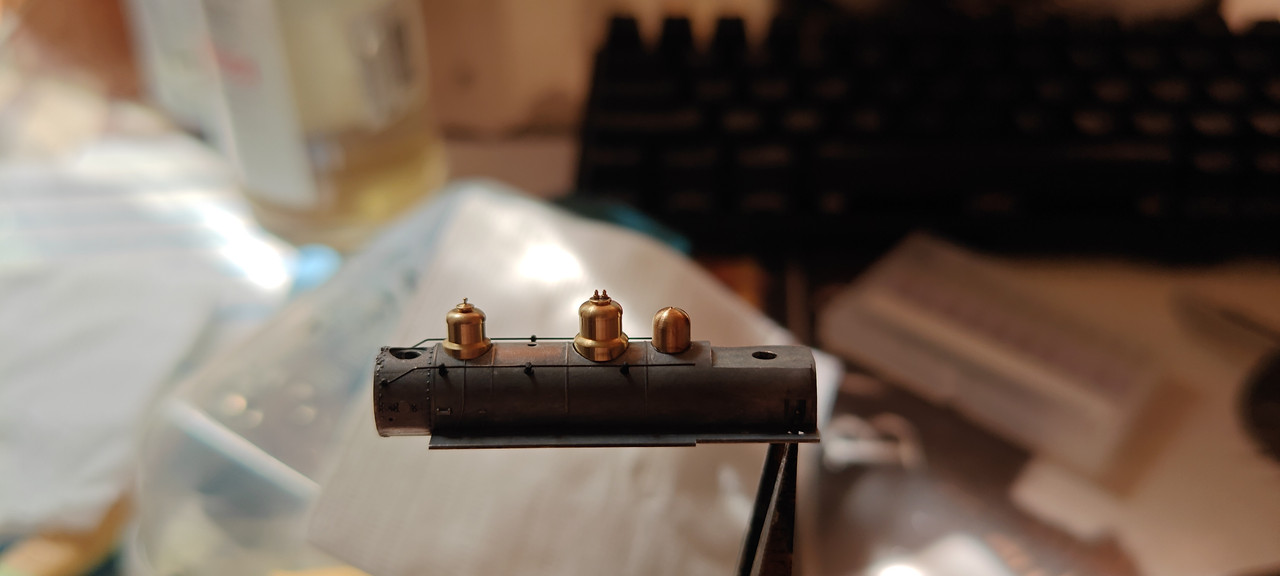

На котле была заменена  дымовая труба ( под дровяное отопление) и добавлен ещё один колпак около будки, не знаю его предназначения.

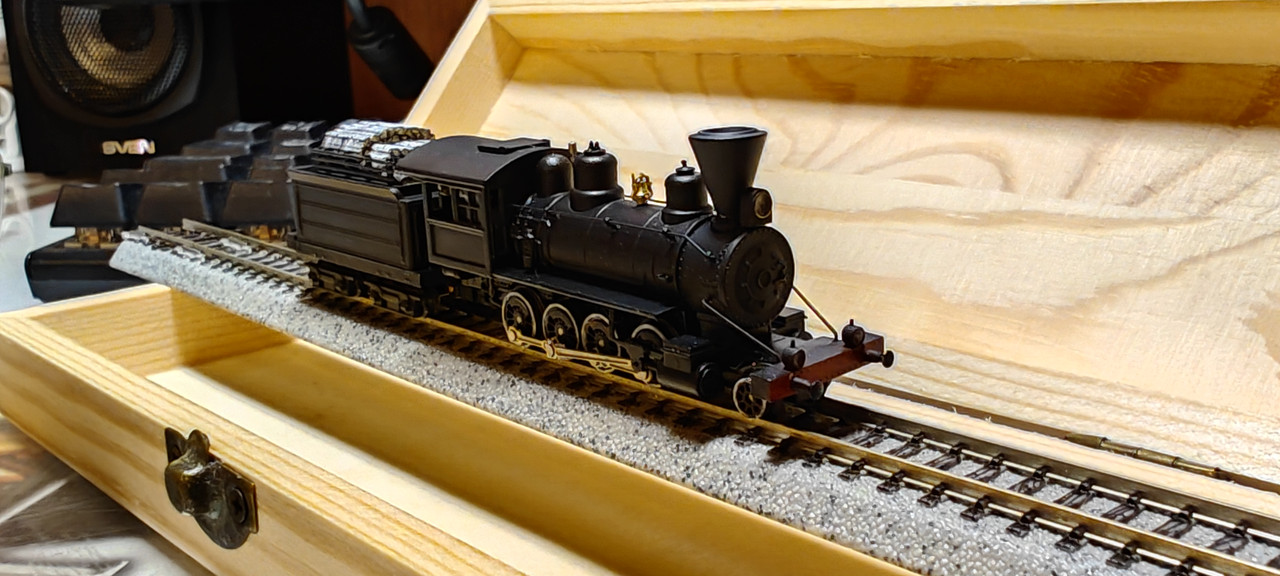

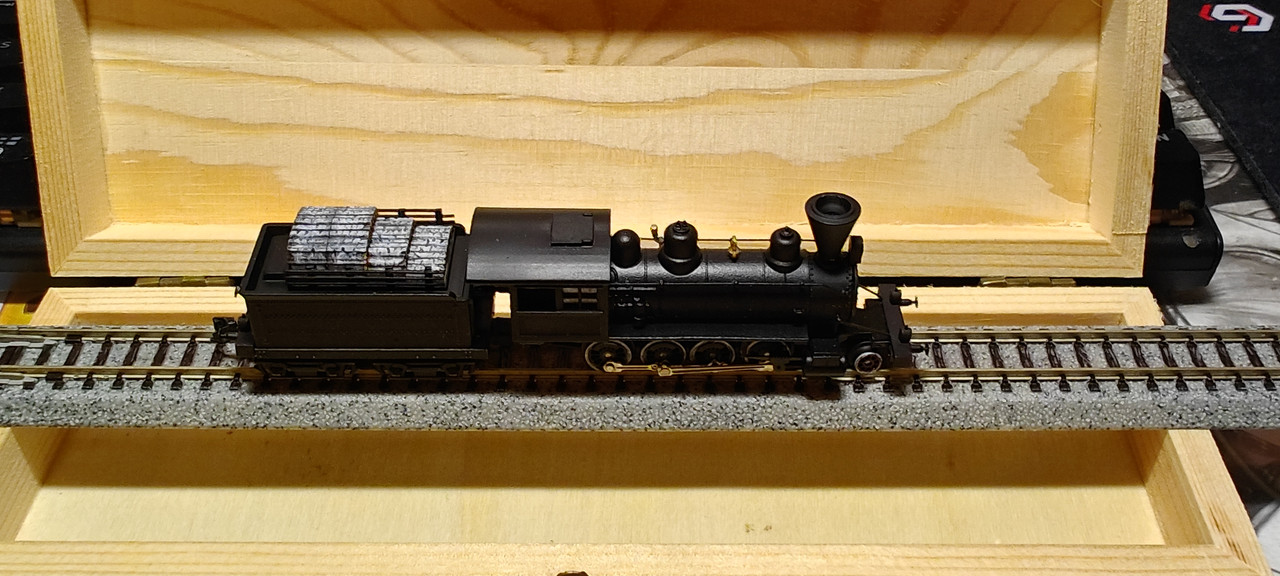

Дрова покрасил под берёзу, издалека вроде похоже.



Колесные центры и раму не стал красить в красный, поскольку где-то прочитал, что у дореволюционных товарных паровозов эти элементы могли быть покрашены в черный цвет. Только бандажи покрасил белым, не так аккуратно, как мне бы хотелось.



Осталось нанести декали, в том числе цировки на будке и тендере. Но к их изготовлению я пока не приступал.
 Зато паровоз уже собран и ездит, пыхтит .


Не знаю,  откроется ли видео с Ютуба, по этому продублирую его на Платформе.
https://plvideo.ru/watch?v=aIAtNCgsUiKM
N СЖД III - IV

Оффлайн Nimrod94

  • Старожил
  • ****
  • Сообщений: 256
  • Репутация: +7/-1
  • Откуда: Санкт-Петербург
Re: Переделка Athearn 2-8-0 Consolidation в паровоз Хм.
« Ответ #1 : 11 Августа 2024, 11:15:08 »
Изумительно. А Ов вы закончили?

Оффлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 2068
  • Репутация: +176/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
Re: Переделка Athearn 2-8-0 Consolidation в паровоз Хм.
« Ответ #2 : 11 Августа 2024, 15:47:12 »
Ов не закончил.
N СЖД III - IV

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 7139
  • Репутация: +305/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Переделка Athearn 2-8-0 Consolidation в паровоз Хм.
« Ответ #3 : 11 Августа 2024, 16:02:37 »
Очуметь! Уже видел на Ютубе, ждал твой пост! На фотографиях лучше видно березовые дрова.  :)   К такому красавцу теперь аутентичные вагончики бы!  ;D

Оффлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 2068
  • Репутация: +176/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
Re: Переделка Athearn 2-8-0 Consolidation в паровоз Хм.
« Ответ #4 : 11 Августа 2024, 17:34:17 »
На видео дрова ещё не покрашены.
Вагоны - НТВ, я думаю, вполне подойдут.
N СЖД III - IV

Оффлайн konstantin 1978

  • Ветеран
  • *****
  • Сообщений: 3065
  • Репутация: +286/-10
  • Откуда: город-герой Москва
  • Имя: Константин
Re: Переделка Athearn 2-8-0 Consolidation в паровоз Хм.
« Ответ #5 : 11 Августа 2024, 21:00:27 »
Класс! Выглядит очень достойно! Снимаю шляпу!

Оффлайн Dmitry206

  • Ветеран
  • *****
  • Сообщений: 1969
  • Репутация: +129/-0
  • Откуда: Москва
  • Имя: Дмитрий
Re: Переделка Athearn 2-8-0 Consolidation в паровоз Хм.
« Ответ #6 : 13 Августа 2024, 15:08:08 »
Супер!!

Оффлайн MidnightEater

  • Старожил
  • ****
  • Сообщений: 281
  • Репутация: +19/-0
  • Откуда: Москва
  • Имя: Илья
Re: Переделка Athearn 2-8-0 Consolidation в паровоз Хм.
« Ответ #7 : 14 Августа 2024, 18:19:43 »
Здравствуйте, уважаемые коллеги!

Евгений,

Отлично получается! Отечественная первая эпоха - дефицит, а тут такое, да ещё со звуком! ;D

С уважением,
Илья.

Оффлайн Slava_9mm

  • Старожил
  • ****
  • Сообщений: 273
  • Репутация: +1/-0
  • Откуда: New Jersey, USA
  • Имя: Slava
Re: Переделка Athearn 2-8-0 Consolidation в паровоз Хм.
« Ответ #8 : 18 Августа 2024, 15:52:19 »
Выглядит очень!

Оффлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 2068
  • Репутация: +176/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
Re: Переделка Athearn 2-8-0 Consolidation в паровоз Хм.
« Ответ #9 : 07 Февраля 2025, 13:44:42 »

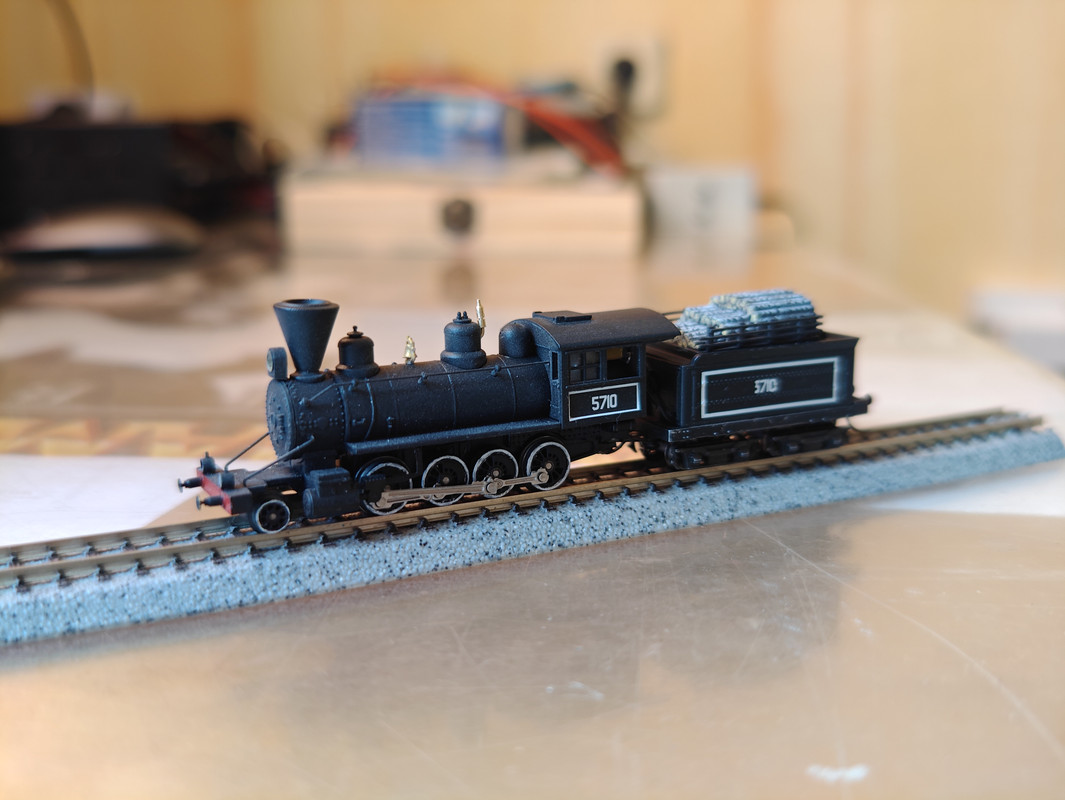

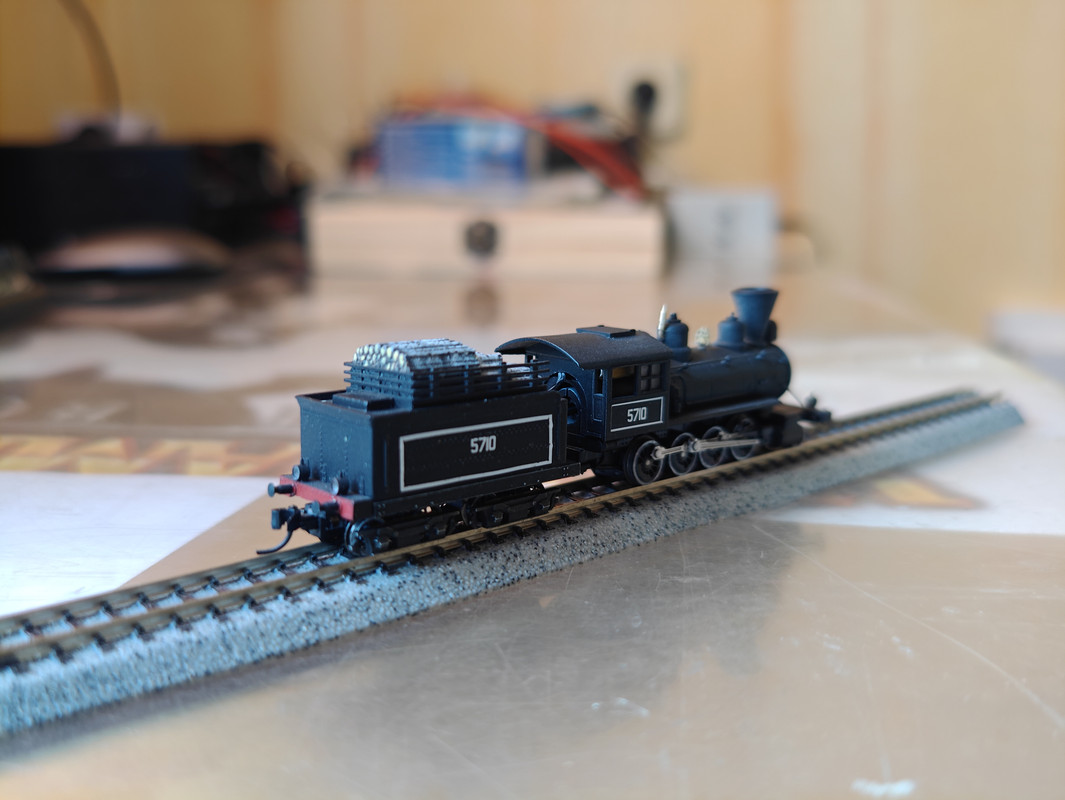

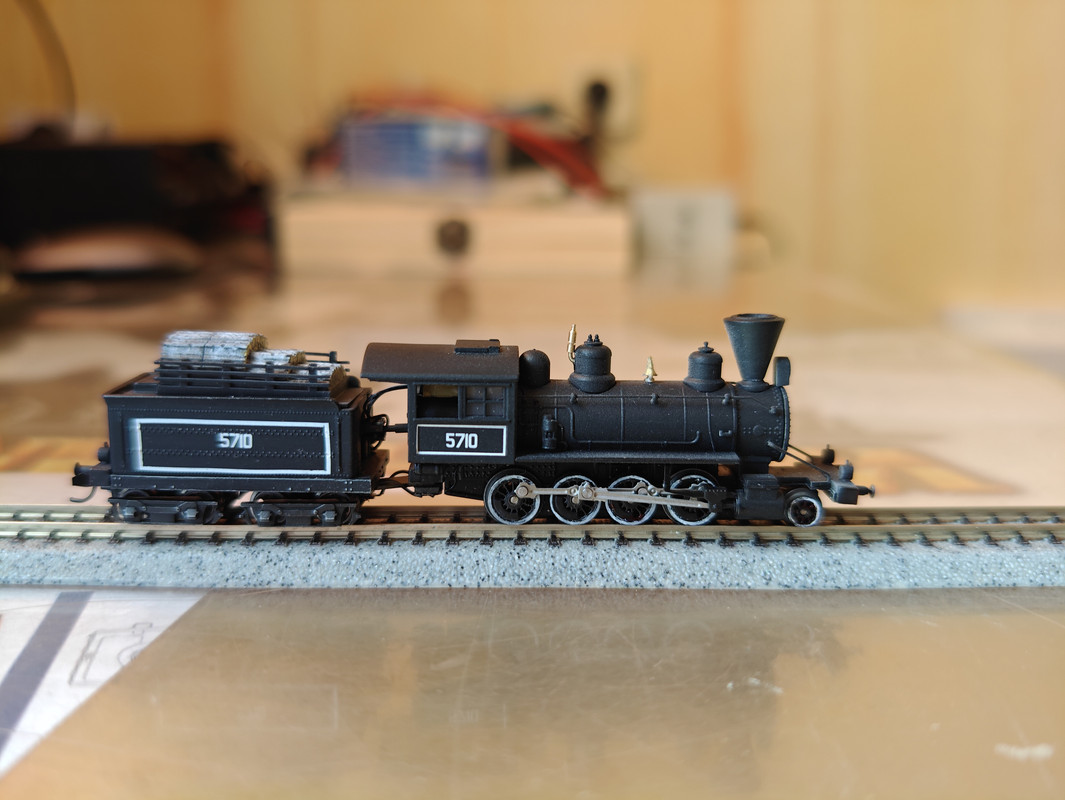

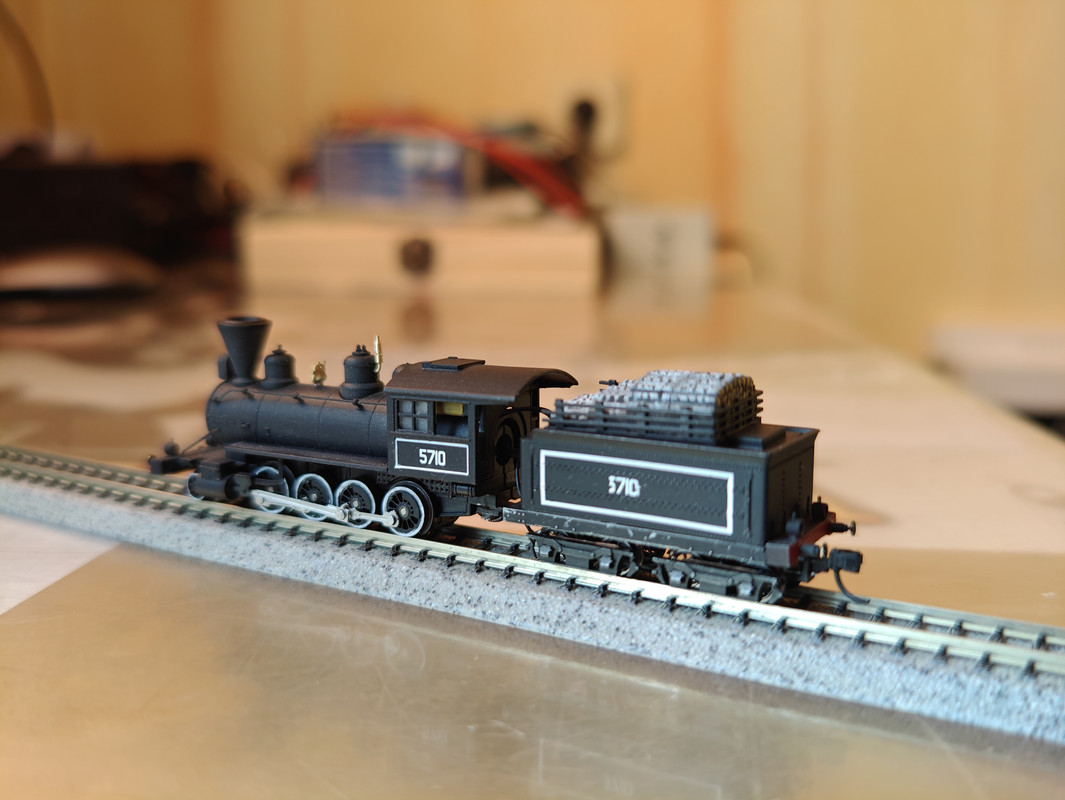

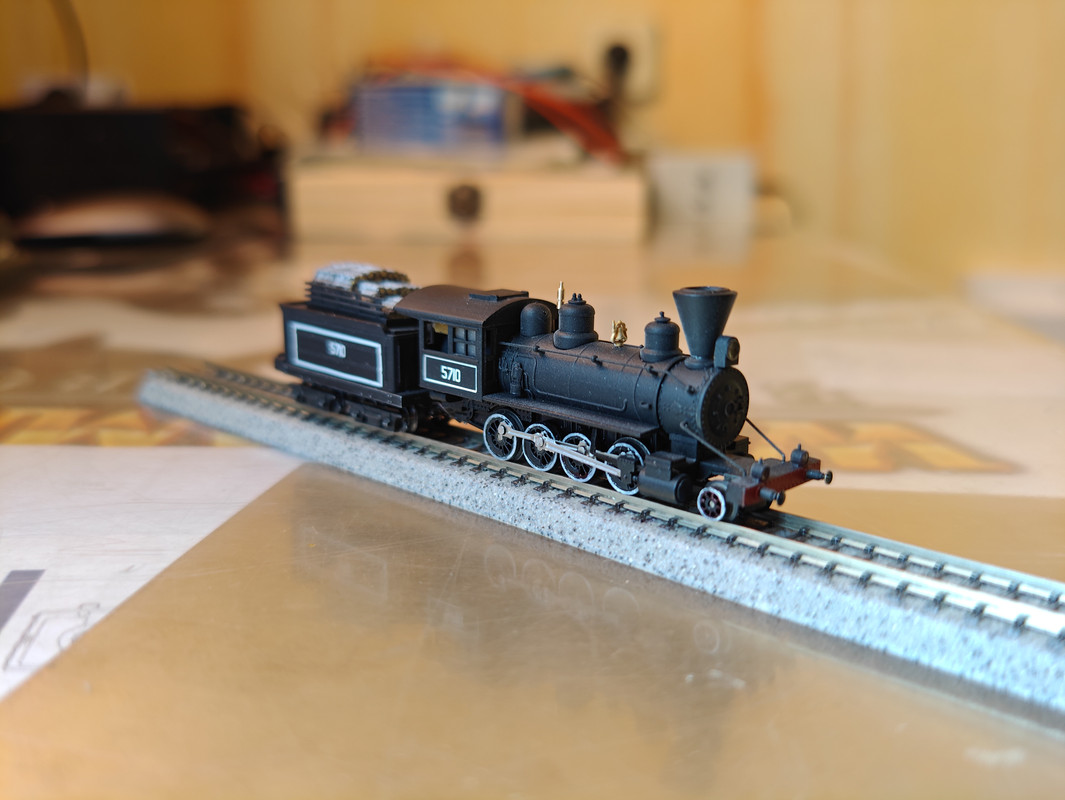

Проект завершён.
Наклеил декали и покрыл матовым лаком.
Также заменил колпары в тендере на спицованные от Като, подошли хорошо. Но конструкция у тележек такая, что пришлось повозиться и проявить ловкость рук, лишний раз разбирать их не захочется.
Вместо сломавшегося родного пластикового свистка поставил точечный латунный.











После первых испытаний пришлось немного доработать токосъем. Последующие испытания показали, что веса паровоза не хватает, чтобы тянуть мало-мальски длинные составы, несмотря на резинки на колесах идёт пробуксовка. И это на ровной поверхности.
В целом, я доволен, тем что получилось.




ВК
https://vk.com/video6636538_456239379

N СЖД III - IV

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 7139
  • Репутация: +305/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Переделка Athearn 2-8-0 Consolidation в паровоз Хм.
« Ответ #10 : 07 Февраля 2025, 21:07:52 »
В целом, я доволен, тем что получилось.

Елки-палки, еще бы не быть довольным - такой классный малыш, классно ходит, да еще пыхтит!  ::)

Оффлайн Aleksej_Rostov

  • Старожил
  • ****
  • Сообщений: 254
  • Репутация: +12/-0
  • Откуда: Ростов-на-Дону
  • Имя: Алексей
Re: Переделка Athearn 2-8-0 Consolidation в паровоз Хм.
« Ответ #11 : 10 Февраля 2025, 09:45:30 »
Великолепный паровоз!!!
